MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030344

GTIN/EAN: 5906301812296

5.00

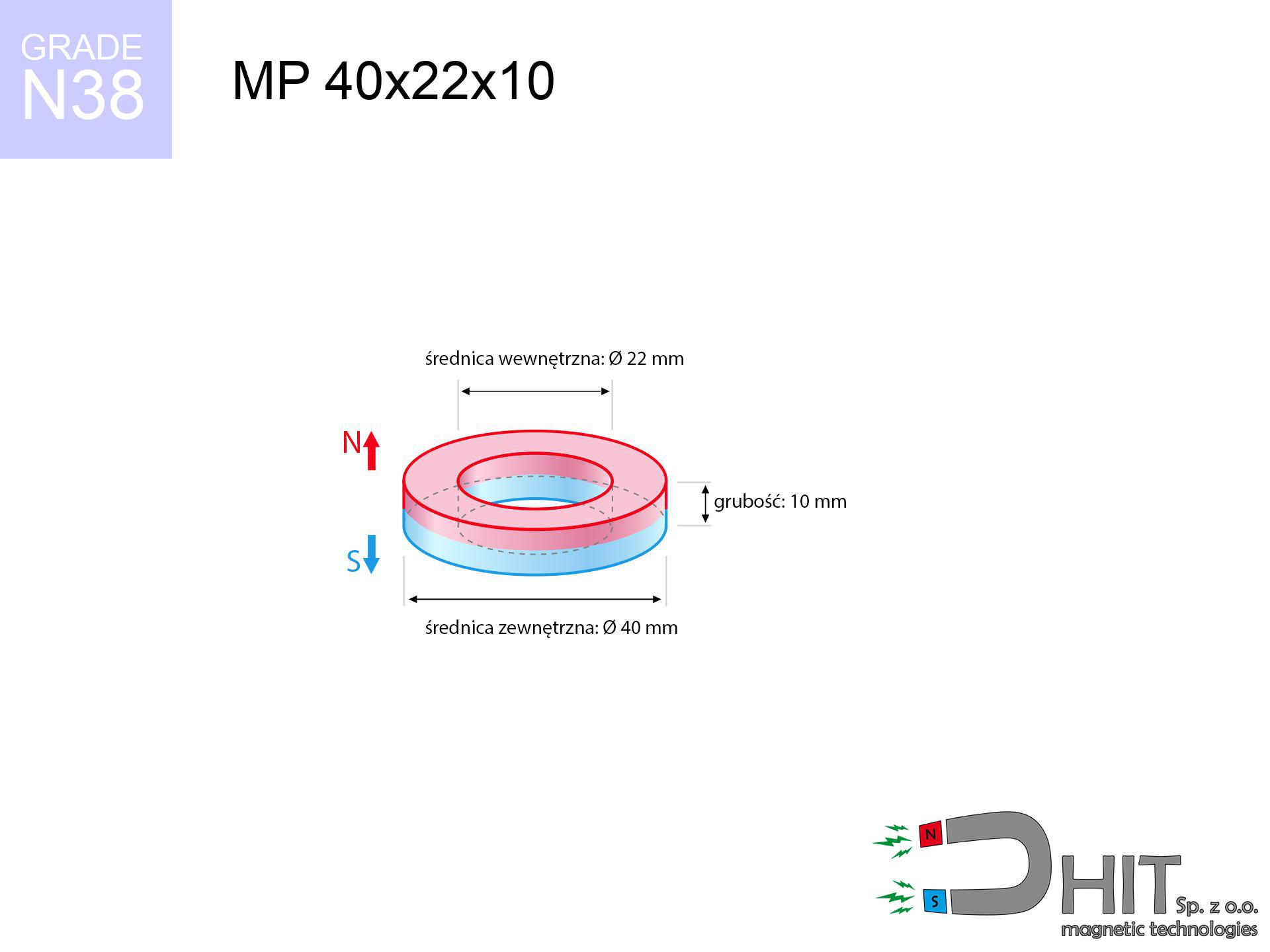

Średnica

40 mm [±0,1 mm]

Średnica wewnętrzna Ø

22 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

65.74 g

Kierunek magnesowania

↑ osiowy

Udźwig

19.34 kg / 189.71 N

Indukcja magnetyczna

277.22 mT / 2772 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację »

40.59 ZŁ z VAT / szt. + cena za transport

33.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

33.00 ZŁ

40.59 ZŁ

cena od 20 szt.

31.02 ZŁ

38.15 ZŁ

cena od 80 szt.

29.04 ZŁ

35.72 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Szukasz zniżki?

Zadzwoń już teraz +48 22 499 98 98 alternatywnie skontaktuj się poprzez nasz formularz online na stronie kontakt.
Właściwości i wygląd magnesu neodymowego zobaczysz u nas w kalkulatorze magnetycznym.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Parametry produktu - MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030344
GTIN/EAN	5906301812296
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	40 mm [±0,1 mm]
Średnica wewnętrzna Ø	22 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	65.74 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	19.34 kg / 189.71 N
Indukcja magnetyczna ~ ?	277.22 mT / 2772 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu - dane

Niniejsze dane stanowią wynik symulacji inżynierskiej. Wyniki oparte są na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako punkt odniesienia dla projektantów.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka
MP 40x22x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5269 Gs 526.9 mT	19.34 kg / 42.64 lbs 19340.0 g / 189.7 N	miażdżący
1 mm	5005 Gs 500.5 mT	17.46 kg / 38.48 lbs 17455.9 g / 171.2 N	miażdżący
2 mm	4739 Gs 473.9 mT	15.65 kg / 34.50 lbs 15647.5 g / 153.5 N	miażdżący
3 mm	4475 Gs 447.5 mT	13.95 kg / 30.75 lbs 13950.0 g / 136.8 N	miażdżący
5 mm	3960 Gs 396.0 mT	10.93 kg / 24.09 lbs 10927.7 g / 107.2 N	miażdżący
10 mm	2832 Gs 283.2 mT	5.59 kg / 12.32 lbs 5589.2 g / 54.8 N	średnie ryzyko
15 mm	1990 Gs 199.0 mT	2.76 kg / 6.09 lbs 2760.5 g / 27.1 N	średnie ryzyko
20 mm	1407 Gs 140.7 mT	1.38 kg / 3.04 lbs 1379.2 g / 13.5 N	niskie ryzyko
30 mm	745 Gs 74.5 mT	0.39 kg / 0.85 lbs 386.2 g / 3.8 N	niskie ryzyko
50 mm	268 Gs 26.8 mT	0.05 kg / 0.11 lbs 50.1 g / 0.5 N	niskie ryzyko

Moc przyciągania słabnie gwałtownie przy każdym mm szczeliny. Miej na uwadze, że nawet najmniejsza szczelina (np. zanieczyszczenia, farba, kurz) znacząco osłabia chwyt. Magnesy trzymają najmocniej podczas styku bezpośredniego; powietrzna przerwa niweluje siłę. Zwróć uwagę, jak szybko maleje udźwig, gdy magnes nie przylega szczelnie do powierzchni stali. Obliczając uchwyt, unikaj zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (pion)
MP 40x22x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.87 kg / 8.53 lbs 3868.0 g / 37.9 N
1 mm	Stal (~0.2)	3.49 kg / 7.70 lbs 3492.0 g / 34.3 N
2 mm	Stal (~0.2)	3.13 kg / 6.90 lbs 3130.0 g / 30.7 N
3 mm	Stal (~0.2)	2.79 kg / 6.15 lbs 2790.0 g / 27.4 N
5 mm	Stal (~0.2)	2.19 kg / 4.82 lbs 2186.0 g / 21.4 N
10 mm	Stal (~0.2)	1.12 kg / 2.46 lbs 1118.0 g / 11.0 N
15 mm	Stal (~0.2)	0.55 kg / 1.22 lbs 552.0 g / 5.4 N
20 mm	Stal (~0.2)	0.28 kg / 0.61 lbs 276.0 g / 2.7 N
30 mm	Stal (~0.2)	0.08 kg / 0.17 lbs 78.0 g / 0.8 N
50 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N

Poniższa tabela wylicza przybliżoną wartość obciążenia, wymaganą do spowodowania ześlizgu magnesu pionowo w dół po wertykalnej ścianie metalowej (przy założeniu standardowego współczynnika tarcia). Wartość ta jest zmienny w funkcji wielkości luki.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 40x22x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.80 kg / 12.79 lbs 5802.0 g / 56.9 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.87 kg / 8.53 lbs 3868.0 g / 37.9 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.93 kg / 4.26 lbs 1934.0 g / 19.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	9.67 kg / 21.32 lbs 9670.0 g / 94.9 N

Montując uchwyt na pionowej ścianie (np. lodówce), utrzyma on zaledwie około 20%-30% nominalnej siły przyciągania. Siła ciążenia oraz słaby stopień przyczepności wpływają na to, że magnesy łatwiej zsuwają się v dół, niż odpadają. Planujesz uchwyt ścienny? Weź pod uwagę, że siła poślizgu jest znacznie mniejsza od prostopadłej siły odrywania. Na śliskiej powierzchni magnes zsunie się w dół pod dużo lżejszym ciężarem. Zastosowanie podkładki specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Grubość stali (nasycenie) - dobór blachy
MP 40x22x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.97 kg / 2.13 lbs 967.0 g / 9.5 N
1 mm	13%	2.42 kg / 5.33 lbs 2417.5 g / 23.7 N
2 mm	25%	4.84 kg / 10.66 lbs 4835.0 g / 47.4 N
3 mm	38%	7.25 kg / 15.99 lbs 7252.5 g / 71.1 N
5 mm	63%	12.09 kg / 26.65 lbs 12087.5 g / 118.6 N
10 mm	100%	19.34 kg / 42.64 lbs 19340.0 g / 189.7 N
11 mm	100%	19.34 kg / 42.64 lbs 19340.0 g / 189.7 N
12 mm	100%	19.34 kg / 42.64 lbs 19340.0 g / 189.7 N

Cienka blacha nie potrafi absorbować pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeżeli zainstalujesz neodym do zbyt cienkiego podłoża, pole przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać pełną sprawność potencjału tego neodymu, wymagasz wystarczająco solidnego podkładu metalu. Efekt nasycenia sprawia, że na delikatnych ściankach (np. karoserii) produkt trzyma słabiej. Zalecamy dobór przekroju blachy według poniższych danych.

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 40x22x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	19.34 kg / 42.64 lbs 19340.0 g / 189.7 N	OK
40 °C	-2.2%	18.91 kg / 41.70 lbs 18914.5 g / 185.6 N	OK
60 °C	-4.4%	18.49 kg / 40.76 lbs 18489.0 g / 181.4 N	OK
80 °C	-6.6%	18.06 kg / 39.82 lbs 18063.6 g / 177.2 N
100 °C	-28.8%	13.77 kg / 30.36 lbs 13770.1 g / 135.1 N

Zwykłe produkty NdFeB zmieniają swoje właściwości moc po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może nieodwracalnie uszkodzić ten magnes. Z każdym stopniem powyżej normy siła neodymu tymczasowo obniża się. Unikaj stosowania tego magnesu w pobliżu źródeł ciepła przekraczających jego zakres roboczy. Przekroczenie progu krytycznego spowoduje zniszczenia właściwości magnetycznych.

*Nota inżynierska: Stabilność cieplna zależy nie tylko od materiału, jak i od kształtu magnesu. Magnesy płaskie (o niskim współczynniku permeancji) są narażone na utratę mocy przy mniejszym nagrzaniu niż wysokie walce. Status ostrzegawczy w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 40x22x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	171.37 kg / 377.80 lbs 5 920 Gs	25.71 kg / 56.67 lbs 25705 g / 252.2 N	N/A
1 mm	163.01 kg / 359.38 lbs 10 277 Gs	24.45 kg / 53.91 lbs 24452 g / 239.9 N	146.71 kg / 323.44 lbs ~0 Gs
2 mm	154.67 kg / 341.00 lbs 10 011 Gs	23.20 kg / 51.15 lbs 23201 g / 227.6 N	139.21 kg / 306.90 lbs ~0 Gs
3 mm	146.55 kg / 323.08 lbs 9 744 Gs	21.98 kg / 48.46 lbs 21982 g / 215.6 N	131.89 kg / 290.77 lbs ~0 Gs
5 mm	131.00 kg / 288.81 lbs 9 213 Gs	19.65 kg / 43.32 lbs 19650 g / 192.8 N	117.90 kg / 259.92 lbs ~0 Gs
10 mm	96.83 kg / 213.47 lbs 7 921 Gs	14.52 kg / 32.02 lbs 14524 g / 142.5 N	87.15 kg / 192.12 lbs ~0 Gs
20 mm	49.53 kg / 109.18 lbs 5 665 Gs	7.43 kg / 16.38 lbs 7429 g / 72.9 N	44.57 kg / 98.27 lbs ~0 Gs
50 mm	6.33 kg / 13.95 lbs 2 025 Gs	0.95 kg / 2.09 lbs 949 g / 9.3 N	5.69 kg / 12.55 lbs ~0 Gs
60 mm	3.42 kg / 7.55 lbs 1 489 Gs	0.51 kg / 1.13 lbs 513 g / 5.0 N	3.08 kg / 6.79 lbs ~0 Gs
70 mm	1.94 kg / 4.27 lbs 1 120 Gs	0.29 kg / 0.64 lbs 290 g / 2.8 N	1.74 kg / 3.84 lbs ~0 Gs
80 mm	1.14 kg / 2.52 lbs 860 Gs	0.17 kg / 0.38 lbs 171 g / 1.7 N	1.03 kg / 2.27 lbs ~0 Gs
90 mm	0.70 kg / 1.54 lbs 673 Gs	0.10 kg / 0.23 lbs 105 g / 1.0 N	0.63 kg / 1.39 lbs ~0 Gs
100 mm	0.44 kg / 0.98 lbs 536 Gs	0.07 kg / 0.15 lbs 67 g / 0.7 N	0.40 kg / 0.88 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie ze znacznie większej odległości niż neodym i metal. Układ magnes-magnes tworzy mocniejsze oddziaływanie i większy zasięg działania. Projektujesz solidne zapięcie? Użyj pary magnesów zamiast neodymu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest ekstremalna. Lewitacja jest nieznacznie słabsza niż siła przyciągania, ale wciąż znacząca.
*Poziom strumienia w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (anihilacja pól).
Ważne: Szacunki odnoszą się do siły ścinającej zestawu dwóch jednakowych neodymów (tarcie ~0.15 dla warstwy Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MP 40x22x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	24.0 cm
Implant słuchowy	10 Gs (1.0 mT)	18.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	14.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	11.0 cm
Pilot do auta	50 Gs (5.0 mT)	10.5 cm
Karta płatnicza	400 Gs (40.0 mT)	4.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.5 cm

Silne pole magnetyczne stanowi duże ryzyko dla sprzętu IT oraz implantów medycznych. Neodymy wytwarzają strumień, które niszczy działanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne oddziałuje przez materię i obudowy. Zwiększoną czujność muszą zachować osoby z wszczepami ślimakowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, piloty do aut, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 40x22x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	20.18 km/h (5.61 m/s)	1.03 J
30 mm	30.33 km/h (8.43 m/s)	2.33 J
50 mm	38.74 km/h (10.76 m/s)	3.81 J
100 mm	54.70 km/h (15.20 m/s)	7.59 J

Elementy magnetyczne są delikatne – silne zderzenie z metalem może skutkować rozbiciem. Uważaj na prędkość zderzenia – magnes puszczony luźno staje się niebezpieczny. Siła kinetyczna może zniszczyć magnes lub groźne zmiażdżenia skóry. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie trzasnął z dużą siłą w metal. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Odporność na korozję
MP 40x22x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (P_c)
MP 40x22x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	54 070 Mx	540.7 µWb
Współczynnik P_c	0.81	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 40x22x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	19.34 kg	Standard
Woda (dno rzeki)	22.14 kg (+2.80 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Udźwig w pionie

*Pamiętaj: Na powierzchni pionowej magnes utrzyma jedynie ~20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie ogranicza siłę trzymania.

3. Praca w cieple

*Dla materiału N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.81

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030344-2026

Kalkulator miar

Siła oderwania

Funty (lbs)

Indukcja magnetyczna

Gauss (Gs)

Indukcja (T)

Wpisz liczbę w jedno z pól, a reszta uzupełnią się od razu.

Sprawdź inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny

4458.75 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 15x5 / N38 - magnes neodymowy walcowy

3.20 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMP 94x28 [3xM10] GW F300 GOLD Lina / N38 - uchwyty magnetyczne do poszukiwań

300.00 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 8x20 / N38 - magnes neodymowy walcowy

4.60 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Produkt ten o sile 19.34 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element dystansowy w urządzeniach.

Materiał ten zachowuje się bardziej jak porcelana niż stal, więc nie wybacza błędów przy montażu. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i łatwo ją zarysować przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 22 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (40 mm), aby nie wystawał poza obrys.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø40 mm (średnica zewnętrzna) i wysokości 10 mm. Siła przyciągania tego modelu to imponujące 19.34 kg, co w przeliczeniu na niutony daje wartość 189.71 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 22 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.

Korzyści

Warto zwrócić uwagę, że obok wysokiej siły, produkty te cechują się następującymi zaletami:

Cechują się stabilnością – przez okres ok. 10 lat tracą maksymalnie ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
Łączą moc z estetyką – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
Wykazują imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
Dają się łatwo formować do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Pełnią kluczową rolę w przemyśle, będąc sercem generatorów, pamięci masowych i sprzętu medycznego.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Widoczny w opisie parametr udźwigu odnosi się do maksymalnych osiągów, którą uzyskano w idealnych warunkach testowych, a mianowicie:

na podłożu wykonanej ze stali miękkiej, optymalnie przewodzącej pole magnetyczne
o przekroju nie mniejszej niż 10 mm
charakteryzującej się gładkością
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
przy prostopadłym wektorze siły (kąt 90 stopni)
przy temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Podczas codziennego użytkowania, realna moc jest determinowana przez wielu zmiennych, wymienionych od kluczowych:

Dystans – występowanie ciała obcego (rdza, brud, szczelina) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
Sposób obciążenia – parametr katalogowy dotyczy ciągnięcia w pionie. Przy ześlizgiwaniu, magnes trzyma dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość stali – zbyt cienka płyta nie przyjmuje całego pola, przez co część mocy jest tracona na drugą stronę.
Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
Gładkość podłoża – im równiejsza blacha, tym lepsze przyleganie i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Otoczenie termiczne – podgrzanie magnesu skutkuje osłabieniem indukcji. Warto sprawdzić limit termiczny dla danego modelu.

Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 75%. Co więcej, nawet drobny odstęp między magnesem, a blachą obniża udźwig.

BHP przy magnesach

Nie zbliżaj do komputera

Zagrożenie dla danych: Magnesy neodymowe mogą zdegradować nośniki danych oraz urządzenia precyzyjne (implanty, aparaty słuchowe, czasomierze).

Uwaga: zadławienie

Te produkty magnetyczne nie służą do zabawy. Inhalacja kilku magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza bezpośrednie zagrożenie życia i wymaga natychmiastowej operacji.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ostrożność wymagana

Bądź ostrożny. Magnesy neodymowe działają z daleka i łączą się z impetem, często szybciej niż zdążysz zareagować.

Zagrożenie dla nawigacji

Intensywne promieniowanie magnetyczne destabilizuje działanie czujników w telefonach i nawigacjach GPS. Zachowaj odstęp magnesów od telefonu, aby nie uszkodzić czujników.

Unikaj kontaktu w przypadku alergii

Część populacji posiada nadwrażliwość na pierwiastek nikiel, którym zabezpieczane są nasze produkty. Częste dotykanie może powodować wysypkę. Sugerujemy noszenie rękawiczek ochronnych.

Nie przegrzewaj magnesów

Nie przegrzewaj. Magnesy neodymowe są nieodporne na temperaturę. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ochrona oczu

Mimo niklowej powłoki, neodym jest delikatny i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się pokruszyć na drobiny.

Interferencja medyczna

Dla posiadaczy implantów: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Bezpieczeństwo! Dowiedz się więcej o zagrożeniach w artykule: Bezpieczeństwo pracy z magnesami.

MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Parametry produktu - MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu - dane

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka MP 40x22x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MP 40x22x10 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MP 40x22x10 / N38

Tabela 4: Grubość stali (nasycenie) - dobór blachy MP 40x22x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy MP 40x22x10 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MP 40x22x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MP 40x22x10 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie MP 40x22x10 / N38

Tabela 9: Odporność na korozję MP 40x22x10 / N38

Tabela 10: Dane elektryczne (Pc) MP 40x22x10 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MP 40x22x10 / N38

1. Udźwig w pionie

2. Efektywność, a grubość stali

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Ekologia i recykling (GPSR)

Siła oderwania

Indukcja magnetyczna

Sprawdź inne oferty

FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny

MW 15x5 / N38 - magnes neodymowy walcowy

UMP 94x28 [3xM10] GW F300 GOLD Lina / N38 - uchwyty magnetyczne do poszukiwań

MW 8x20 / N38 - magnes neodymowy walcowy

Zalety i wady magnesów z neodymu Nd2Fe14B.

Korzyści

Minusy

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Udźwig magnesu w użyciu – kluczowe czynniki

BHP przy magnesach

Nie zbliżaj do komputera

Uwaga: zadławienie

Zagrożenie fizyczne

Ostrożność wymagana

Zagrożenie dla nawigacji

Unikaj kontaktu w przypadku alergii

Nie przegrzewaj magnesów

Pył jest łatwopalny

Ochrona oczu

Interferencja medyczna

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - charakterystyka
MP 40x22x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MP 40x22x10 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 40x22x10 / N38

Tabela 4: Grubość stali (nasycenie) - dobór blachy
MP 40x22x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 40x22x10 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 40x22x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MP 40x22x10 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 40x22x10 / N38

Tabela 9: Odporność na korozję
MP 40x22x10 / N38

Tabela 10: Dane elektryczne (P_c)
MP 40x22x10 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 40x22x10 / N38

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.
