MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy jutro

MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030250

GTIN/EAN: 5906301812265

5.00

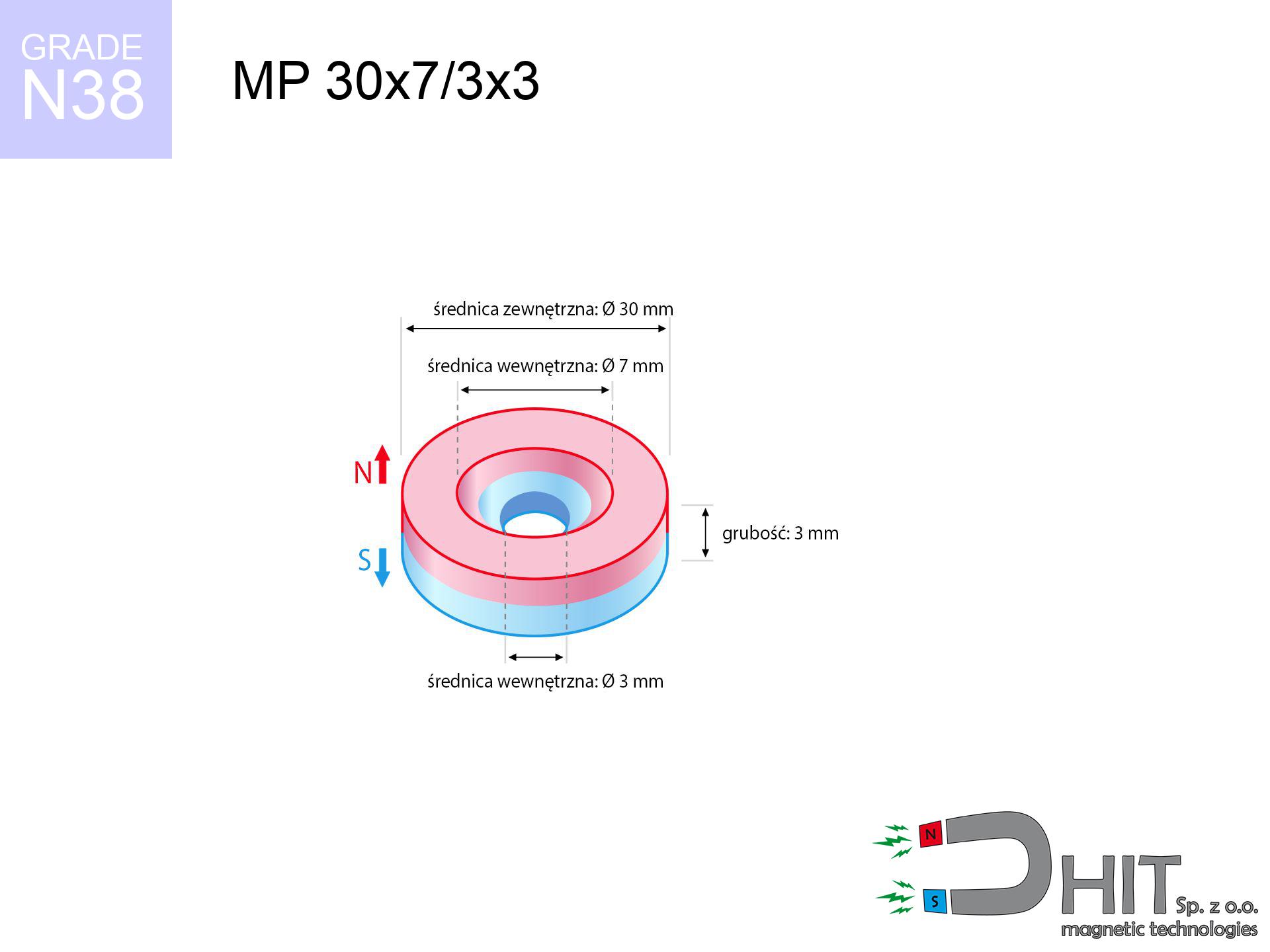

Średnica

30 mm [±0,1 mm]

Średnica wewnętrzna Ø

7/3 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

15.75 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.64 kg / 35.69 N

Indukcja magnetyczna

121.58 mT / 1216 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

6.84 ZŁ z VAT / szt. + cena za transport

5.56 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

5.56 ZŁ

6.84 ZŁ

cena od 150 szt.

5.23 ZŁ

6.43 ZŁ

cena od 450 szt.

4.89 ZŁ

6.02 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz skonsultować wybór?

Zadzwoń do nas +48 22 499 98 98 albo skontaktuj się za pomocą formularz zapytania przez naszą stronę.
Moc oraz kształt magnesu sprawdzisz dzięki naszemu kalkulatorze siły.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030250
GTIN/EAN	5906301812265
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	30 mm [±0,1 mm]
Średnica wewnętrzna Ø	7/3 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	15.75 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.64 kg / 35.69 N
Indukcja magnetyczna ~ ?	121.58 mT / 1216 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu - parametry techniczne

Poniższe dane są wynik symulacji fizycznej. Wartości bazują na algorytmach dla klasy Nd₂Fe₁₄B. Realne osiągi mogą się różnić. Traktuj te wyliczenia jako punkt odniesienia dla projektantów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MP 30x7/3x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	1039 Gs 103.9 mT	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N	uwaga
1 mm	1015 Gs 101.5 mT	3.48 kg / 7.67 lbs 3477.6 g / 34.1 N	uwaga
2 mm	980 Gs 98.0 mT	3.24 kg / 7.14 lbs 3240.7 g / 31.8 N	uwaga
3 mm	936 Gs 93.6 mT	2.95 kg / 6.51 lbs 2951.6 g / 29.0 N	uwaga
5 mm	827 Gs 82.7 mT	2.31 kg / 5.08 lbs 2305.8 g / 22.6 N	uwaga
10 mm	539 Gs 53.9 mT	0.98 kg / 2.16 lbs 981.0 g / 9.6 N	niskie ryzyko
15 mm	329 Gs 32.9 mT	0.37 kg / 0.80 lbs 365.1 g / 3.6 N	niskie ryzyko
20 mm	202 Gs 20.2 mT	0.14 kg / 0.30 lbs 137.9 g / 1.4 N	niskie ryzyko
30 mm	85 Gs 8.5 mT	0.02 kg / 0.05 lbs 24.6 g / 0.2 N	niskie ryzyko
50 mm	23 Gs 2.3 mT	0.00 kg / 0.00 lbs 1.8 g / 0.0 N	niskie ryzyko

Siła chwytu maleje gwałtownie z każdym milimetrem dystansu. Wiedz, że każda dodatkowa warstwa izolacji (np. brud, lakier, kurz) wyraźnie osłabia chwyt. Magnesy pracują najmocniej przy bezpośrednim kontakcie; dystans zabija moc. Zwróć uwagę, jak szybko spadają parametry, gdy produkt nie przylega płasko do metalowego podłoża. Projektując montaż, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Równoległa siła ześlizgu (pion)
MP 30x7/3x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.73 kg / 1.60 lbs 728.0 g / 7.1 N
1 mm	Stal (~0.2)	0.70 kg / 1.53 lbs 696.0 g / 6.8 N
2 mm	Stal (~0.2)	0.65 kg / 1.43 lbs 648.0 g / 6.4 N
3 mm	Stal (~0.2)	0.59 kg / 1.30 lbs 590.0 g / 5.8 N
5 mm	Stal (~0.2)	0.46 kg / 1.02 lbs 462.0 g / 4.5 N
10 mm	Stal (~0.2)	0.20 kg / 0.43 lbs 196.0 g / 1.9 N
15 mm	Stal (~0.2)	0.07 kg / 0.16 lbs 74.0 g / 0.7 N
20 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N
30 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta określa teoretyczną wartość obciążenia, jaka jest niezbędna do rozpoczęcia ześlizgu magnesu ku dołowi po wertykalnej płycie metalowej (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta jest zmienny w relacji do wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 30x7/3x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.09 kg / 2.41 lbs 1092.0 g / 10.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.73 kg / 1.60 lbs 728.0 g / 7.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.36 kg / 0.80 lbs 364.0 g / 3.6 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.82 kg / 4.01 lbs 1820.0 g / 17.9 N

Umieszczając element na wertykalnej powierzchni (np. karoserii), możesz liczyć na tylko około 1/5 swojego maksymalnego udźwigu. Siła ciążenia oraz niski współczynnik tarcia sprawiają, że magnesy łatwiej zjeżdżają v dół, niż odpadają. Projektujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na malowanym metalu element zjedzie w dół pod wyraźnie lżejszym ładunkiem. Wykorzystanie gumowanej powłoki gumowej może drastycznie zwiększyć trzymanie.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 30x7/3x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.36 kg / 0.80 lbs 364.0 g / 3.6 N
1 mm	25%	0.91 kg / 2.01 lbs 910.0 g / 8.9 N
2 mm	50%	1.82 kg / 4.01 lbs 1820.0 g / 17.9 N
3 mm	75%	2.73 kg / 6.02 lbs 2730.0 g / 26.8 N
5 mm	100%	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N
10 mm	100%	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N
11 mm	100%	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N
12 mm	100%	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N

Zbyt cienka stal nie potrafi skupić pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeśli zamocujesz silny magnes do zbyt cienkiego podłoża, strumień przejdzie na wylot i trzymanie będzie mniejsze. Aby uzyskać 100% mocy tego magnesu, potrzebujesz odpowiednio grubego kawałka metalu. Przesycenie materiału sprawia, że na blaszanych konstrukcjach (np. karoserii) produkt działa gorzej. Dobierz wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 30x7/3x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.64 kg / 8.02 lbs 3640.0 g / 35.7 N	OK
40 °C	-2.2%	3.56 kg / 7.85 lbs 3559.9 g / 34.9 N	OK
60 °C	-4.4%	3.48 kg / 7.67 lbs 3479.8 g / 34.1 N
80 °C	-6.6%	3.40 kg / 7.50 lbs 3399.8 g / 33.4 N
100 °C	-28.8%	2.59 kg / 5.71 lbs 2591.7 g / 25.4 N

Standardowe magnesy neodymowe zmieniają swoje właściwości siłę po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – gorąco może trwale uszkodzić ten produkt. Z każdym stopniem powyżej normy nośność magnesu chwilowo maleje. Nie używaj tego magnesu blisko pieców wyższych niż jego limit temperatury pracy. Zbyt wysoka temperatura doprowadzi do nieodwracalnej utraty magnetyzmu.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Magnesy płaskie (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 30x7/3x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	3.96 kg / 8.73 lbs 1 995 Gs	0.59 kg / 1.31 lbs 594 g / 5.8 N	N/A
1 mm	3.88 kg / 8.56 lbs 2 058 Gs	0.58 kg / 1.28 lbs 582 g / 5.7 N	3.49 kg / 7.70 lbs ~0 Gs
2 mm	3.78 kg / 8.34 lbs 2 031 Gs	0.57 kg / 1.25 lbs 567 g / 5.6 N	3.40 kg / 7.50 lbs ~0 Gs
3 mm	3.66 kg / 8.07 lbs 1 998 Gs	0.55 kg / 1.21 lbs 549 g / 5.4 N	3.30 kg / 7.26 lbs ~0 Gs
5 mm	3.37 kg / 7.43 lbs 1 918 Gs	0.51 kg / 1.12 lbs 506 g / 5.0 N	3.04 kg / 6.69 lbs ~0 Gs
10 mm	2.51 kg / 5.53 lbs 1 654 Gs	0.38 kg / 0.83 lbs 376 g / 3.7 N	2.26 kg / 4.97 lbs ~0 Gs
20 mm	1.07 kg / 2.35 lbs 1 079 Gs	0.16 kg / 0.35 lbs 160 g / 1.6 N	0.96 kg / 2.12 lbs ~0 Gs
50 mm	0.06 kg / 0.13 lbs 258 Gs	0.01 kg / 0.02 lbs 9 g / 0.1 N	0.05 kg / 0.12 lbs ~0 Gs
60 mm	0.03 kg / 0.06 lbs 171 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
70 mm	0.01 kg / 0.03 lbs 118 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs
80 mm	0.01 kg / 0.01 lbs 84 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.01 lbs 62 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 47 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z dużo dalszego dystansu niż neodym i metal. Połączenie dwóch magnesów generuje silniejsze pole i większy zasięg pracy. Chcesz zbudować mocne zamknięcie? Zastosuj dwa magnesy zamiast neodymu i stali. Uważaj, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest ekstremalna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż duża.
*Poziom pola w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w samym centrum szczeliny pomiędzy magnesami (kompensacja sił magnetycznych).
Ważne: Obliczenia odnoszą się do siły tarcia dwóch jednakowych neodymów (tarcie ok. 0.15 przy powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 30x7/3x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	9.0 cm
Implant słuchowy	10 Gs (1.0 mT)	7.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	5.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.5 cm
Pilot do auta	50 Gs (5.0 mT)	4.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Silne pole magnetyczne stanowi duże ryzyko dla elektroniki oraz rozruszników serca. Neodymy generują strumień, które zakłóca pracę czułych urządzeń medycznych. Zauważ: niewidoczne promieniowanie przenika przez ciało i plastik. Wyjątkową uwagę muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, membrany i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 30x7/3x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	17.73 km/h (4.92 m/s)	0.19 J
30 mm	26.67 km/h (7.41 m/s)	0.43 J
50 mm	34.29 km/h (9.53 m/s)	0.71 J
100 mm	48.48 km/h (13.47 m/s)	1.43 J

Produkty NdFeB są delikatne – gwałtowne uderzenie o metal powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła uderzeniowa może zniszczyć magnes lub uszkodzenia palców. Trzymaj mocno magnes przy instalacji, aby nie uderzył gwałtownie w metal. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas manipulacji z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 30x7/3x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (Flux)
MP 30x7/3x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	8 395 Mx	84.0 µWb
Współczynnik P_c	0.13	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MP 30x7/3x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.64 kg	Standard
Woda (dno rzeki)	4.17 kg (+0.53 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Ześlizg (ściana)

*Ważne: Na powierzchni pionowej magnes utrzyma jedynie ułamek siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) drastycznie ogranicza siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.13

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030250-2025

Przelicznik magnesów

Siła oderwania

Kilogramy (kg)

Siła (N)

Funty (lbs)

Indukcja magnetyczna

Indukcja (Gs)

Tesla (T)

Wprowadź liczbę w dowolne pole, a pozostałe pola zaktualizują się samoistnie.

Sprawdź inne produkty

Produkt dostępny Wysyłamy jutro

SMZR 25x150 / N52 - separator magnetyczny z rączką

430.50 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

1.538 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 50x20 / N38 - magnes neodymowy walcowy

106.96 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMGW 48x24x11.5 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

59.96 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

Materiał ten zachowuje się bardziej jak porcelana niż stal, więc nie wybacza błędów przy montażu. Jeden obrót za dużo może zniszczyć magnes, dlatego rób to powoli. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie zapewnia pełnej wodoodporności. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (30 mm), aby nie wystawał poza obrys.

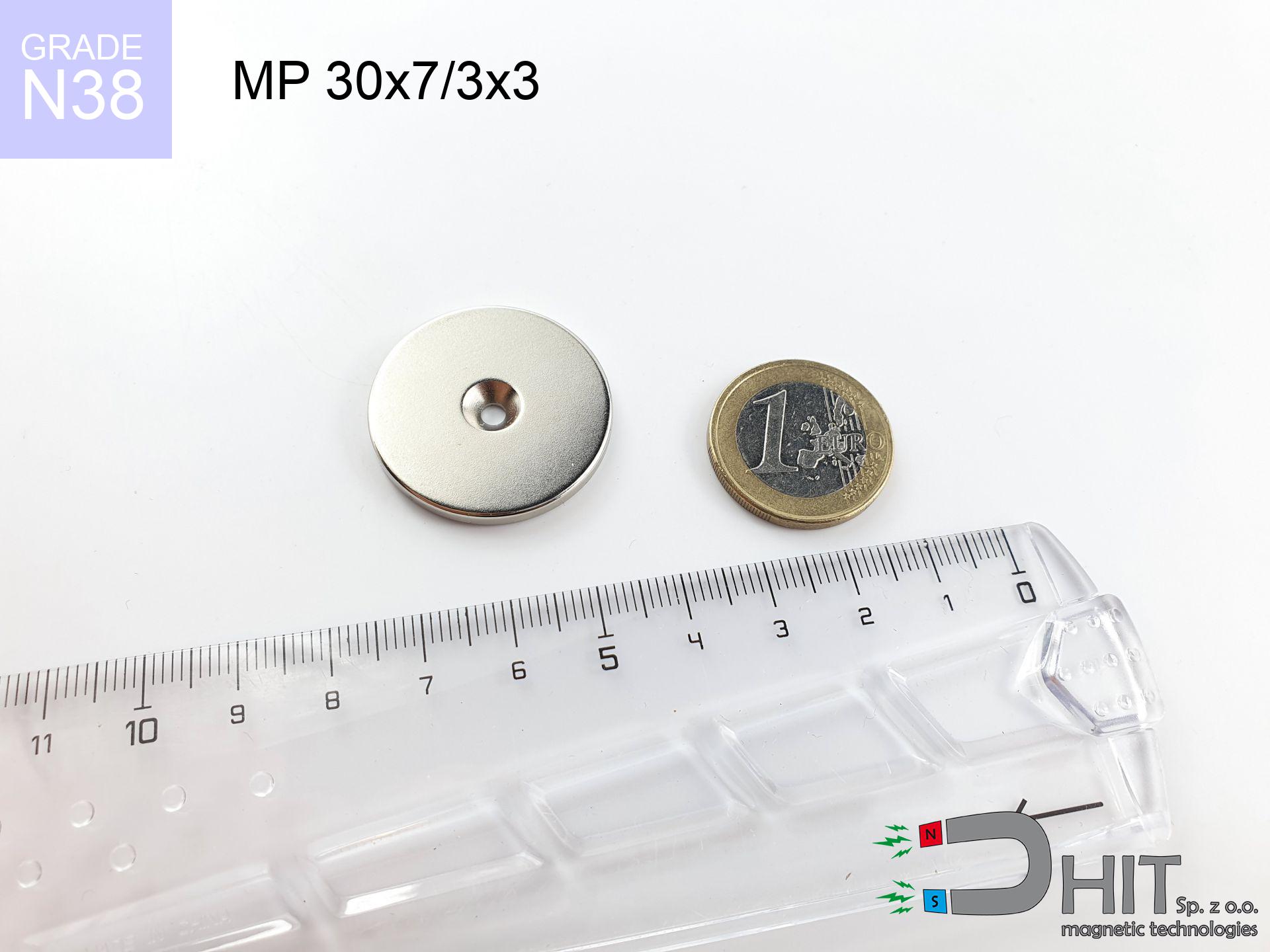

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø30 mm (średnica zewnętrzna) i wysokości 3 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 3.64 kg (siła ~35.69 N). Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 7/3 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.

Korzyści

Oprócz ogromną mocą, nasze magnesy wnoszą szereg innych zalet::

Zachowują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o symboliczny 1%.
Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
Dzięki powłoce (NiCuNi, złoto, srebro) zyskują nowoczesny, błyszczący wygląd.
Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Opcja produkcji złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:

Kruchość to ich mankament. Mogą pęknąć przy upadku, dlatego warto stosować obudowy lub montaż w stali.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – od czego zależy?

Parametr siły jest rezultatem pomiaru zrealizowanego w specyficznych, idealnych warunkach:

z użyciem płyty ze stali o wysokiej przenikalności, która służy jako element zamykający obwód
posiadającej grubość co najmniej 10 mm dla pełnego zamknięcia strumienia
o idealnie gładkiej powierzchni styku
w warunkach idealnego przylegania (metal do metalu)
przy pionowym wektorze siły (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Determinanty praktycznego udźwigu magnesu

Warto wiedzieć, iż siła w aplikacji może być niższe zależnie od poniższych elementów, zaczynając od najistotniejszych:

Szczelina – obecność jakiejkolwiek warstwy (farba, taśma, powietrze) przerywa obwód magnetyczny, co obniża udźwig lawinowo (nawet o 50% przy 0,5 mm).
Kąt odrywania – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha ogranicza udźwig (magnes „przebija” ją na wylot).
Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Struktura powierzchni – im gładsza i bardziej polerowana powierzchnia, tym lepsze przyleganie i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
Wpływ temperatury – gorące środowisko osłabia pole magnetyczne. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy prostopadłym działaniu siły, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet 5 razy. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów

To nie jest zabawka

Te produkty magnetyczne nie są przeznaczone dla dzieci. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza stan krytyczny i wymaga natychmiastowej operacji.

Rozruszniki serca

Pacjenci z stymulatorem serca muszą utrzymać bezpieczną odległość od magnesów. Pole magnetyczne może zatrzymać pracę implantu.

Rozprysk materiału

Mimo niklowej powłoki, neodym jest delikatny i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się rozpaść na drobiny.

Obróbka mechaniczna

Obróbka mechaniczna magnesów neodymowych grozi pożarem. Proszek magnetyczny utlenia się błyskawicznie z tlenem i jest trudny do gaszenia.

Reakcje alergiczne

Część populacji posiada nadwrażliwość na pierwiastek nikiel, którym powlekane są standardowo nasze produkty. Dłuższy kontakt może skutkować zaczerwienienie skóry. Rekomendujemy używanie rękawic bezlateksowych.

Ryzyko rozmagnesowania

Unikaj gorąca. Magnesy neodymowe są nieodporne na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Elektronika precyzyjna

Urządzenia nawigacyjne są wyjątkowo wrażliwe na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może rozalibrować sensory w Twoim telefonie.

Ostrożność wymagana

Przed użyciem, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Ryzyko zmiażdżenia

Niebezpieczeństwo urazu: Siła przyciągania jest tak duża, że może wywołać krwiaki, zgniecenia, a nawet złamania kości. Stosuj solidne rękawice ochronne.

Nośniki danych

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (implanty, aparaty słuchowe, zegarki mechaniczne).

Bezpieczeństwo! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

Karta produktu - MP 30x7/3x3 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu - parametry techniczne

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka MP 30x7/3x3 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MP 30x7/3x3 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MP 30x7/3x3 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MP 30x7/3x3 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności MP 30x7/3x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie MP 30x7/3x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności MP 30x7/3x3 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie MP 30x7/3x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 30x7/3x3 / N38

Tabela 10: Dane elektryczne (Flux) MP 30x7/3x3 / N38

Tabela 11: Hydrostatyka i wyporność MP 30x7/3x3 / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Zrównoważony rozwój

Siła oderwania

Indukcja magnetyczna

Sprawdź inne produkty

SMZR 25x150 / N52 - separator magnetyczny z rączką

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

MW 50x20 / N38 - magnes neodymowy walcowy

UMGW 48x24x11.5 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Korzyści

Wady

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – od czego zależy?

Determinanty praktycznego udźwigu magnesu

Instrukcja bezpiecznej obsługi magnesów

To nie jest zabawka

Rozruszniki serca

Rozprysk materiału

Obróbka mechaniczna

Reakcje alergiczne

Ryzyko rozmagnesowania

Elektronika precyzyjna

Ostrożność wymagana

Ryzyko zmiażdżenia

Nośniki danych

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MP 30x7/3x3 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MP 30x7/3x3 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 30x7/3x3 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 30x7/3x3 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 30x7/3x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 30x7/3x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 30x7/3x3 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 30x7/3x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 30x7/3x3 / N38

Tabela 10: Dane elektryczne (Flux)
MP 30x7/3x3 / N38

Tabela 11: Hydrostatyka i wyporność
MP 30x7/3x3 / N38

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.
