Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

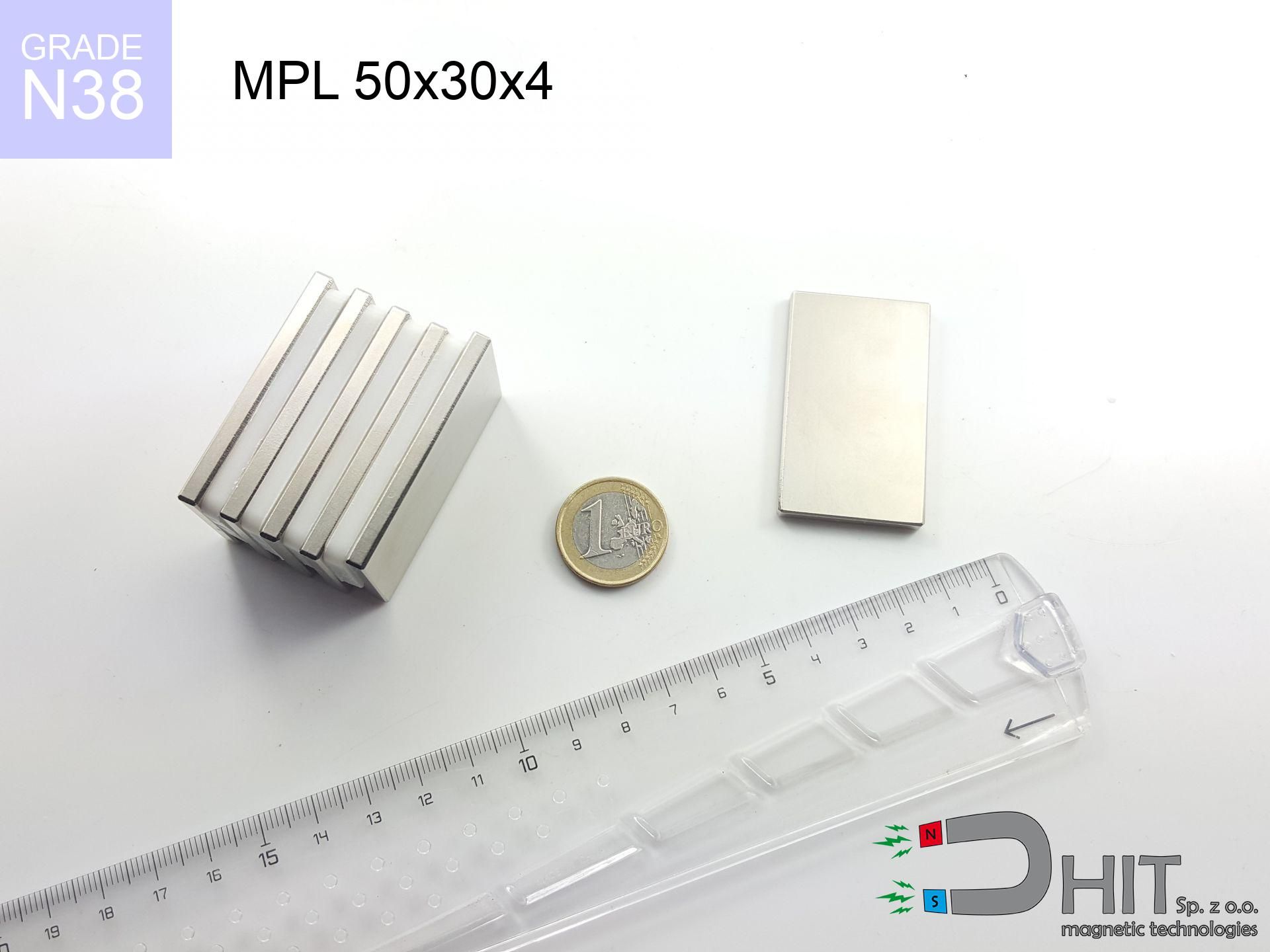

MPL 50x30x4 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020497

GTIN/EAN: 5906301814955

Długość

50 mm [±0,1 mm]

Szerokość

30 mm [±0,1 mm]

Wysokość

4 mm [±0,1 mm]

Waga

45 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.57 kg / 74.26 N

Indukcja magnetyczna

120.04 mT / 1200 Gs

Powłoka

[NiCuNi] nikiel

zobacz dane techniczne »

25.83 ZŁ z VAT / szt. + cena za transport

21.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

21.00 ZŁ

25.83 ZŁ

cena od 30 szt.

19.74 ZŁ

24.28 ZŁ

cena od 120 szt.

18.48 ZŁ

22.73 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Zadzwoń już teraz +48 22 499 98 98 lub skontaktuj się za pomocą formularz na naszej stronie.
Właściwości i formę magnesu neodymowego obliczysz dzięki naszemu narzędziu online do obliczeń.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Szczegóły techniczne - MPL 50x30x4 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 50x30x4 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020497
GTIN/EAN	5906301814955
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	50 mm [±0,1 mm]
Szerokość	30 mm [±0,1 mm]
Wysokość	4 mm [±0,1 mm]
Waga	45 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.57 kg / 74.26 N
Indukcja magnetyczna ~ ?	120.04 mT / 1200 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 50x30x4 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu - raport

Niniejsze informacje stanowią bezpośredni efekt symulacji matematycznej. Wartości zostały wyliczone na algorytmach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą różnić się od wartości teoretycznych. Traktuj te dane jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 50x30x4 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	1200 Gs 120.0 mT	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N	uwaga
1 mm	1176 Gs 117.6 mT	7.27 kg / 16.03 lbs 7270.9 g / 71.3 N	uwaga
2 mm	1144 Gs 114.4 mT	6.88 kg / 15.16 lbs 6877.1 g / 67.5 N	uwaga
3 mm	1105 Gs 110.5 mT	6.41 kg / 14.14 lbs 6414.7 g / 62.9 N	uwaga
5 mm	1012 Gs 101.2 mT	5.38 kg / 11.86 lbs 5381.2 g / 52.8 N	uwaga
10 mm	754 Gs 75.4 mT	2.99 kg / 6.59 lbs 2990.1 g / 29.3 N	uwaga
15 mm	535 Gs 53.5 mT	1.50 kg / 3.31 lbs 1503.5 g / 14.7 N	bezpieczny
20 mm	376 Gs 37.6 mT	0.74 kg / 1.64 lbs 743.3 g / 7.3 N	bezpieczny
30 mm	193 Gs 19.3 mT	0.20 kg / 0.43 lbs 195.8 g / 1.9 N	bezpieczny
50 mm	64 Gs 6.4 mT	0.02 kg / 0.05 lbs 21.4 g / 0.2 N	bezpieczny

Moc przyciągania maleje znacząco z każdym milimetrem szczeliny. Pamiętaj, że nawet najmniejsza szczelina (np. brud, lakier, rdza) mocno redukuje udźwig. Neodymy pracują najmocniej przy bezpośrednim kontakcie; odległość osłabia moc. Przeanalizuj, jak błyskawicznie maleje udźwig, gdy produkt nie dotyka szczelnie do powierzchni stali. Projektując montaż, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 50x30x4 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.51 kg / 3.34 lbs 1514.0 g / 14.9 N
1 mm	Stal (~0.2)	1.45 kg / 3.21 lbs 1454.0 g / 14.3 N
2 mm	Stal (~0.2)	1.38 kg / 3.03 lbs 1376.0 g / 13.5 N
3 mm	Stal (~0.2)	1.28 kg / 2.83 lbs 1282.0 g / 12.6 N
5 mm	Stal (~0.2)	1.08 kg / 2.37 lbs 1076.0 g / 10.6 N
10 mm	Stal (~0.2)	0.60 kg / 1.32 lbs 598.0 g / 5.9 N
15 mm	Stal (~0.2)	0.30 kg / 0.66 lbs 300.0 g / 2.9 N
20 mm	Stal (~0.2)	0.15 kg / 0.33 lbs 148.0 g / 1.5 N
30 mm	Stal (~0.2)	0.04 kg / 0.09 lbs 40.0 g / 0.4 N
50 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N

Sekcja ta wylicza teoretyczną zdolność udźwigu, konieczną do wywołania ruchu magnesu pionowo w dół po wertykalnej płycie metalowej (przy uwzględnieniu standardowego tarcia statycznego). Wynik ten maleje w oparciu o wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 50x30x4 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.27 kg / 5.01 lbs 2271.0 g / 22.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.51 kg / 3.34 lbs 1514.0 g / 14.9 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.76 kg / 1.67 lbs 757.0 g / 7.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.79 kg / 8.34 lbs 3785.0 g / 37.1 N

Montując element na wertykalnej ścianie (np. karoserii), będzie on trzymał zaledwie około 20%-30% swojej nominalnej mocy. Grawitacja oraz słaby stopień przyczepności sprawiają, że produkty łatwiej zjeżdżają v dół, niż odskakują od podłoża. Chcesz stworzyć uchwyt ścienny? Weź pod uwagę, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni magnes zsunie się w dół pod dużo lżejszym ładunkiem. Wykorzystanie gumowanej powłoki gumowej może drastycznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 50x30x4 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.76 kg / 1.67 lbs 757.0 g / 7.4 N
1 mm	25%	1.89 kg / 4.17 lbs 1892.5 g / 18.6 N
2 mm	50%	3.79 kg / 8.34 lbs 3785.0 g / 37.1 N
3 mm	75%	5.68 kg / 12.52 lbs 5677.5 g / 55.7 N
5 mm	100%	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N
10 mm	100%	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N
11 mm	100%	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N
12 mm	100%	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N

Zbyt cienka stal nie potrafi skupić całego pola magnetycznego, co trwoni moc magnesu. Jeśli zainstalujesz neodym do słabej blaszki, pole przeniknie na wylot i trzymanie będzie mniejsze. Aby wycisnąć maksimum mocy tego neodymu, wymagasz wystarczająco solidnego kawałka stali. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. obudowie AGD) uchwyt działa gorzej. Sugerujemy wybór przekroju blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MPL 50x30x4 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.57 kg / 16.69 lbs 7570.0 g / 74.3 N	OK
40 °C	-2.2%	7.40 kg / 16.32 lbs 7403.5 g / 72.6 N	OK
60 °C	-4.4%	7.24 kg / 15.95 lbs 7236.9 g / 71.0 N
80 °C	-6.6%	7.07 kg / 15.59 lbs 7070.4 g / 69.4 N
100 °C	-28.8%	5.39 kg / 11.88 lbs 5389.8 g / 52.9 N

Zwykłe produkty NdFeB zmieniają swoje właściwości parametry po przekroczeniu progu termicznego. Chroń przed ciepłem – nadmiar ciepła może nieodwracalnie uszkodzić ten magnes. Wraz ze wzrostem temperatury siła magnesu tymczasowo obniża się. Zrezygnuj z użycia tego produktu blisko grzejników wyższych niż jego bezpieczny zakres. Zbyt wysoka temperatura doprowadzi do nieodwracalnej utraty właściwości magnetycznych.

*Nota inżynierska: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (o niskim współczynniku permeancji) tracą właściwości szybciej niż magnesy długie. Oznaczenie danger w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól
MPL 50x30x4 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	13.32 kg / 29.37 lbs 2 260 Gs	2.00 kg / 4.41 lbs 1999 g / 19.6 N	N/A
1 mm	13.09 kg / 28.85 lbs 2 379 Gs	1.96 kg / 4.33 lbs 1963 g / 19.3 N	11.78 kg / 25.96 lbs ~0 Gs
2 mm	12.80 kg / 28.21 lbs 2 353 Gs	1.92 kg / 4.23 lbs 1920 g / 18.8 N	11.52 kg / 25.39 lbs ~0 Gs
3 mm	12.47 kg / 27.49 lbs 2 322 Gs	1.87 kg / 4.12 lbs 1870 g / 18.3 N	11.22 kg / 24.74 lbs ~0 Gs
5 mm	11.71 kg / 25.82 lbs 2 251 Gs	1.76 kg / 3.87 lbs 1756 g / 17.2 N	10.54 kg / 23.23 lbs ~0 Gs
10 mm	9.47 kg / 20.88 lbs 2 024 Gs	1.42 kg / 3.13 lbs 1421 g / 13.9 N	8.52 kg / 18.79 lbs ~0 Gs
20 mm	5.26 kg / 11.60 lbs 1 509 Gs	0.79 kg / 1.74 lbs 789 g / 7.7 N	4.74 kg / 10.44 lbs ~0 Gs
50 mm	0.66 kg / 1.45 lbs 534 Gs	0.10 kg / 0.22 lbs 99 g / 1.0 N	0.59 kg / 1.31 lbs ~0 Gs
60 mm	0.34 kg / 0.76 lbs 386 Gs	0.05 kg / 0.11 lbs 52 g / 0.5 N	0.31 kg / 0.68 lbs ~0 Gs
70 mm	0.19 kg / 0.41 lbs 285 Gs	0.03 kg / 0.06 lbs 28 g / 0.3 N	0.17 kg / 0.37 lbs ~0 Gs
80 mm	0.11 kg / 0.23 lbs 214 Gs	0.02 kg / 0.03 lbs 16 g / 0.2 N	0.10 kg / 0.21 lbs ~0 Gs
90 mm	0.06 kg / 0.14 lbs 164 Gs	0.01 kg / 0.02 lbs 9 g / 0.1 N	0.06 kg / 0.12 lbs ~0 Gs
100 mm	0.04 kg / 0.08 lbs 128 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.03 kg / 0.07 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie z dużo dalszego dystansu niż magnes i blacha. Taki system dwóch magnesów tworzy mocniejsze oddziaływanie i szerszy promień działania. Planujesz stworzyć mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i stali. Uważaj, że przy łączeniu pary magnesów siła uderzenia jest ekstremalna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż znacząca.
*Wartość pola dla układu N-N wynosi ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (anihilacja sił magnetycznych).
* Szacunki ukazują siły rozdzielania dwóch bliźniaczych neodymów (tarcie ok. 0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 50x30x4 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.0 cm
Implant słuchowy	10 Gs (1.0 mT)	10.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Immobilizer	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Potężne promieniowanie magnesu to poważne zagrożenie dla sprzętu IT oraz rozruszników serca. Neodymy wytwarzają pole, które niszczy działanie sprzętów cyfrowych. Zauważ: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 50x30x4 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	15.99 km/h (4.44 m/s)	0.44 J
30 mm	23.02 km/h (6.39 m/s)	0.92 J
50 mm	29.30 km/h (8.14 m/s)	1.49 J
100 mm	41.37 km/h (11.49 m/s)	2.97 J

Magnesy neodymowe są podatne na odpryski – gwałtowne uderzenie o metal może skutkować rozbiciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie pędzi z ogromną siłą. Siła uderzeniowa może zniszczyć magnes lub uszkodzenia skóry. Zawsze przytrzymuj magnes przy instalacji, aby nie trzasnął z dużą siłą w metal. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 50x30x4 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (Flux)
MPL 50x30x4 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	22 399 Mx	224.0 µWb
Współczynnik P_c	0.14	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 50x30x4 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.57 kg	Standard
Woda (dno rzeki)	8.67 kg (+1.10 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Montaż na ścianie (ześlizg)

*Ważne: Na pionowej ścianie magnes zachowa zaledwie ułamek siły oderwania.

2. Grubość podłoża

*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza udźwig magnesu.

3. Spadek mocy w temperaturze

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.14

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020497-2026

Przelicznik magnesów

Siła (udźwig)

Siła w kg

Newtony (N)

lbs

Pole magnetyczne

Wpisz tylko daną, żeby kalkulator sam obliczył resztę.

Zobacz też inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

13.95 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 950x180x70 [4x M8] - belka magnetyczna

8564.49 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.824 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 38x3.5 / N38 - magnes neodymowy walcowy

15.83 ZŁ brutto / szt.

Komponent MPL 50x30x4 / N38 cechuje się niskim profilem oraz przemysłową siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Jako magnes blokowy o dużej mocy (ok. 7.57 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 7.57 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 50x30x4 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Pamiętaj, aby przed klejeniem oczyścić i odtłuścić powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Standardowo model MPL 50x30x4 / N38 jest magnesowany osiowo (wymiar 4 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (50x30 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 50 mm (długość), 30 mm (szerokość) i 4 mm (grubość). Jest to blok magnetyczny o gabarytach 50x30x4 mm i masie własnej 45 g, gotowy do pracy w temperaturze do 80°C. Produkt spełnia normy dla magnesów klasy N38.

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.

Korzyści

Należy pamiętać, iż obok wysokiej siły, magnesy te wyróżniają się następującymi plusami:

Są niezwykle trwałe – przez okres blisko 10 lat gubią maksymalnie ~1% swojej mocy (pomiary wskazują na taką wartość).
Zewnętrzne pola magnetyczne nie wpływają na ich utraty mocy – posiadają dużą zdolność koercji.
Warstwa ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
Są przystosowane do pracy w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Elastyczność kształtowania – można je wykonać w rozmaitych formach, idealnych do konkretnego projektu.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, pamięci masowych i sprzętu medycznego.
Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Mimo zalet, posiadają też wady:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Wysoki koszt zakupu w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – co się na to składa?

Widoczny w opisie parametr udźwigu odnosi się do maksymalnych osiągów, zarejestrowanej w środowisku optymalnym, co oznacza test:

na podłożu wykonanej ze stali miękkiej, doskonale skupiającej pole magnetyczne
o przekroju przynajmniej 10 mm
charakteryzującej się gładkością
bez najmniejszej szczeliny pomiędzy magnesem a stalą
podczas ciągnięcia w kierunku pionowym do powierzchni mocowania
w temperaturze pokojowej

Udźwig w praktyce – czynniki wpływu

Trzeba mieć na uwadze, że udźwig roboczy będzie inne zależnie od następujących czynników, w kolejności ważności:

Przerwa między powierzchniami – każdy milimetr odległości (spowodowany np. okleiną lub nierównością) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Wektor obciążenia – maksymalny parametr uzyskujemy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po powierzchni jest standardowo wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast generować siłę.
Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co zwiększa siłę. Nierówny metal zmniejszają efektywność.
Wpływ temperatury – gorące środowisko osłabia siłę przyciągania. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Udźwig mierzono używając gładkiej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu nośność jest mniejsza nawet 75%. Dodatkowo, nawet minimalna przerwa między magnesem, a blachą zmniejsza nośność.

Instrukcja bezpiecznej obsługi magnesów

Zagrożenie dla elektroniki

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz delikatną elektronikę (implanty, protezy słuchu, czasomierze).

Nie lekceważ mocy

Stosuj magnesy z rozwagą. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Planuj ruchy i respektuj ich siły.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą eksplodować przy gwałtownym złączeniu, wyrzucając ostre odłamki w powietrze. Noś okulary.

Dla uczulonych

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Nie dawać dzieciom

Silne magnesy to nie zabawki. Połknięcie dwóch lub więcej magnesów może skutkować ich złączeniem się w jelitach, co stwarza bezpośrednie zagrożenie życia i wiąże się z koniecznością natychmiastowej operacji.

Wpływ na zdrowie

Dla posiadaczy implantów: Silne pole magnetyczne wpływa na elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Nie przegrzewaj magnesów

Typowe magnesy neodymowe (klasa N) tracą właściwości po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uszkodzenia czujników

Pamiętaj: magnesy neodymowe generują pole, które mylą elektronikę precyzyjną. Utrzymuj bezpieczny dystans od telefonu, tabletu i nawigacji.

Uwaga! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MPL 50x30x4 / N38 - magnes neodymowy płytkowy

Szczegóły techniczne - MPL 50x30x4 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka MPL 50x30x4 / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MPL 50x30x4 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MPL 50x30x4 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy MPL 50x30x4 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności MPL 50x30x4 / N38

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól MPL 50x30x4 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 50x30x4 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 50x30x4 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 50x30x4 / N38

Tabela 10: Dane konstrukcyjne (Flux) MPL 50x30x4 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MPL 50x30x4 / N38

1. Montaż na ścianie (ześlizg)

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Siła (udźwig)

Pole magnetyczne

Zobacz też inne oferty

MP 22x6x10 / N38 - magnes neodymowy pierścieniowy

BM 950x180x70 [4x M8] - belka magnetyczna

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

MW 38x3.5 / N38 - magnes neodymowy walcowy

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Korzyści

Słabe strony

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – co się na to składa?

Udźwig w praktyce – czynniki wpływu

Instrukcja bezpiecznej obsługi magnesów

Zagrożenie dla elektroniki

Nie lekceważ mocy

Zagrożenie zapłonem

Podatność na pękanie

Dla uczulonych

Nie dawać dzieciom

Wpływ na zdrowie

Nie przegrzewaj magnesów

Uszkodzenia ciała

Uszkodzenia czujników

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 50x30x4 / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 50x30x4 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 50x30x4 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 50x30x4 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MPL 50x30x4 / N38

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól
MPL 50x30x4 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 50x30x4 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 50x30x4 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 50x30x4 / N38

Tabela 10: Dane konstrukcyjne (Flux)
MPL 50x30x4 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MPL 50x30x4 / N38

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.
