Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

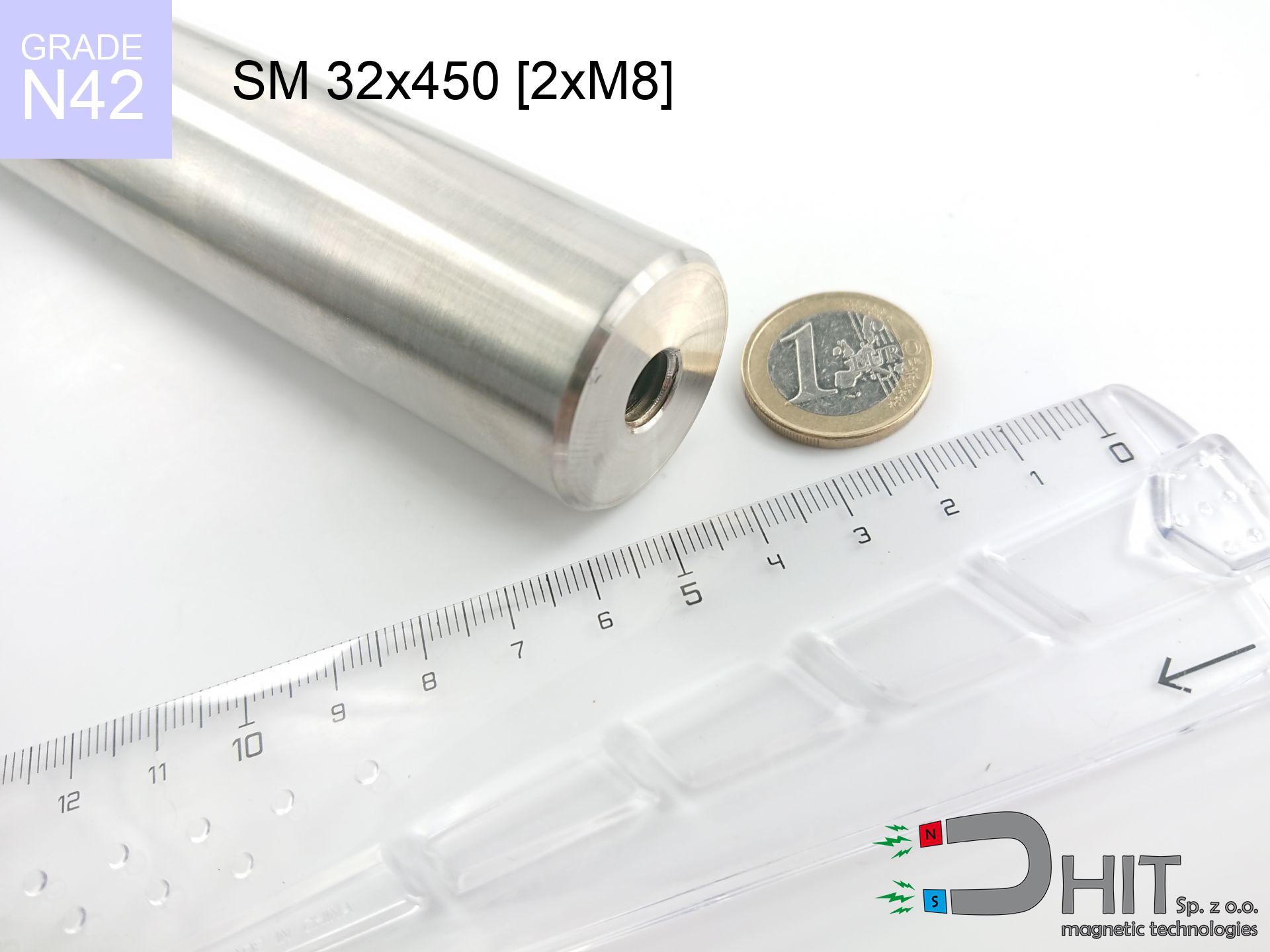

SM 32x450 [2xM8] / N42 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130303

GTIN/EAN: 5906301812968

5.00
Średnica Ø
32 mm [±1 mm]
Wysokość
450 mm [±1 mm]
Waga
2410 g
Strumień magnetyczny
~ 8 000 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

poznaj parametry »

1090.00 zł netto / szt.

1340.70 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
1090.00 zł
1340.70 zł
cena od 5 szt.
981.00 zł
1206.63 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Specyfikacja techniczna produktu - SM 32x450 [2xM8] / N42 - separator magnetyczny

Specyfikacja / charakterystyka - SM 32x450 [2xM8] / N42 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130303
GTIN/EAN 5906301812968
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 32 mm [±1 mm]
Wysokość 450 mm [±1 mm]
Waga 2410 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 000 Gauss [±5%]
Rozmiar/ilość mocowania 2xM8
Biegunowość obwodowa - 17 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka SM 32x450 [2xM8] / N42 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 12.9-13.2 kGs
Remanencja Br ? 1290-1320 mT
Koercja bHc ? 10.8-12.0 kOe
Koercja bHc ? 860-955 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 40-42 BH max MGOe
Gęstość energii BHmax ? 318-334 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 32x450 [2xM8] / N42

Parametr Wartość Opis / Jednostka
Średnica (Ø) 32 mm
Długość całkowita 450 mm (L)
Długość aktywna 414 mm
Liczba sekcji 18 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~2751 g
Pow. aktywna 416 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 26.2 kg (teoret.)
Indukcja (pow.) ~8 000 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (18 sekcji)

Symulacja: 18 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130303-2026
Przelicznik magnesów

Udźwig magnesu

Pole magnetyczne

Wpisz tylko liczbę, żeby system sam obliczył resztę.

Zobacz też inne produkty

BM 850x180x70 [4x M8] - belka magnetyczna
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 850x180x70 [4x M8] - belka magnetyczna

7729.93 zł brutto / szt.
MPL 12.5x12.5x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 12.5x12.5x5 / N38 - magnes neodymowy płytkowy

2.83 zł brutto / szt.
MPL 50x30x4 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 50x30x4 / N38 - magnes neodymowy płytkowy

25.83 zł brutto / szt.
MPL 13x10x5 / N35H - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 13x10x5 / N35H - magnes neodymowy płytkowy

2.58 zł brutto / szt.
Jest to "serce" każdego filtra magnetycznego używanego w przemyśle do oczyszczania surowców. Jego zadaniem jest separacja (oddzielenie) opiłków metalu od transportowanego materiału. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Im więcej Gaussów, tym mniejsze i słabiej magnetyczne cząstki zostaną skutecznie złapane. Wersja ekonomiczna (8kGs) radzi sobie doskonale z dużymi kawałkami metalu. Wysoka indukcja jest konieczna, gdy zanieczyszczenia są mikroskopijne lub słabo magnetyczne.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Oferujemy różne opcje końcówek: otwory gwintowane (np. M8, M10), śruby wystające, płaskie czopy, frezy lub rączki. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Zalety

Oprócz potężną mocą, nasze magnesy oferują dodatkowe korzyści::
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to znikome ~1%.
  • Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im elegancki i lśniący charakter.
  • Wytwarzają skoncentrowane pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
  • Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Elastyczność kształtowania – można je produkować w dowolnych formach, dopasowanych do konkretnego projektu.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i urządzeń ratujących życie.
  • Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Ograniczenia

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy upadku, dlatego zalecamy osłony lub uchwyty.
  • Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) należy używać modele z oznaczeniem [AH].
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Parametry udźwigu

Maksymalny udźwig magnesu – co ma na to wpływ?

Moc magnesu została wyznaczona dla optymalnej konfiguracji, uwzględniającej:
  • z zastosowaniem blachy ze stali o wysokiej przenikalności, która służy jako zwora magnetyczna
  • której wymiar poprzeczny wynosi ok. 10 mm
  • charakteryzującej się równą strukturą
  • przy bezpośrednim styku (brak zanieczyszczeń)
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w standardowej temperaturze otoczenia

Udźwig w warunkach rzeczywistych – czynniki

Trzeba mieć na uwadze, że siła w aplikacji będzie inne zależnie od poniższych elementów, zaczynając od najistotniejszych:
  • Odstęp (pomiędzy magnesem a blachą), gdyż nawet mikroskopijna przerwa (np. 0,5 mm) skutkuje drastyczny spadek siły nawet o 50% (dotyczy to także lakieru, korozji czy zanieczyszczeń).
  • Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma dużo słabiej (często ok. 20-30% siły maksymalnej).
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
  • Typ metalu – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają efekt przyciągania.
  • Gładkość podłoża – im równiejsza powierzchnia, tym większa strefa kontaktu i silniejsze trzymanie. Nierówności tworzą dystans powietrzny.
  • Temperatura pracy – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, jednak przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 5 razy. Co więcej, nawet niewielka szczelina między magnesem, a blachą zmniejsza siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów
Nie lekceważ mocy

Używaj magnesy z rozwagą. Ich ogromna siła może zaskoczyć nawet doświadczonych użytkowników. Bądź skupiony i respektuj ich siły.

Unikaj kontaktu w przypadku alergii

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Kompas i GPS

Ważna informacja: magnesy neodymowe wytwarzają pole, które mylą systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Ochrona urządzeń

Ekstremalne oddziaływanie może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych pamięciach. Utrzymuj odległość min. 10 cm.

Niebezpieczeństwo dla rozruszników

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz implanty elektroniczne.

Ryzyko połknięcia

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do perforacji jelit. Trzymaj poza zasięgiem niepowołanych osób.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Trwała utrata siły

Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Proces ten jest nieodwracalny.

Ryzyko pęknięcia

Spieki NdFeB to spiek proszkowy, co oznacza, że są bardzo kruche. Zderzenie dwóch magnesów spowoduje ich rozkruszenie na ostre odłamki.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Zachowaj ostrożność! Szczegółowe omówienie o zagrożeniach w artykule: BHP magnesów NdFeB.
