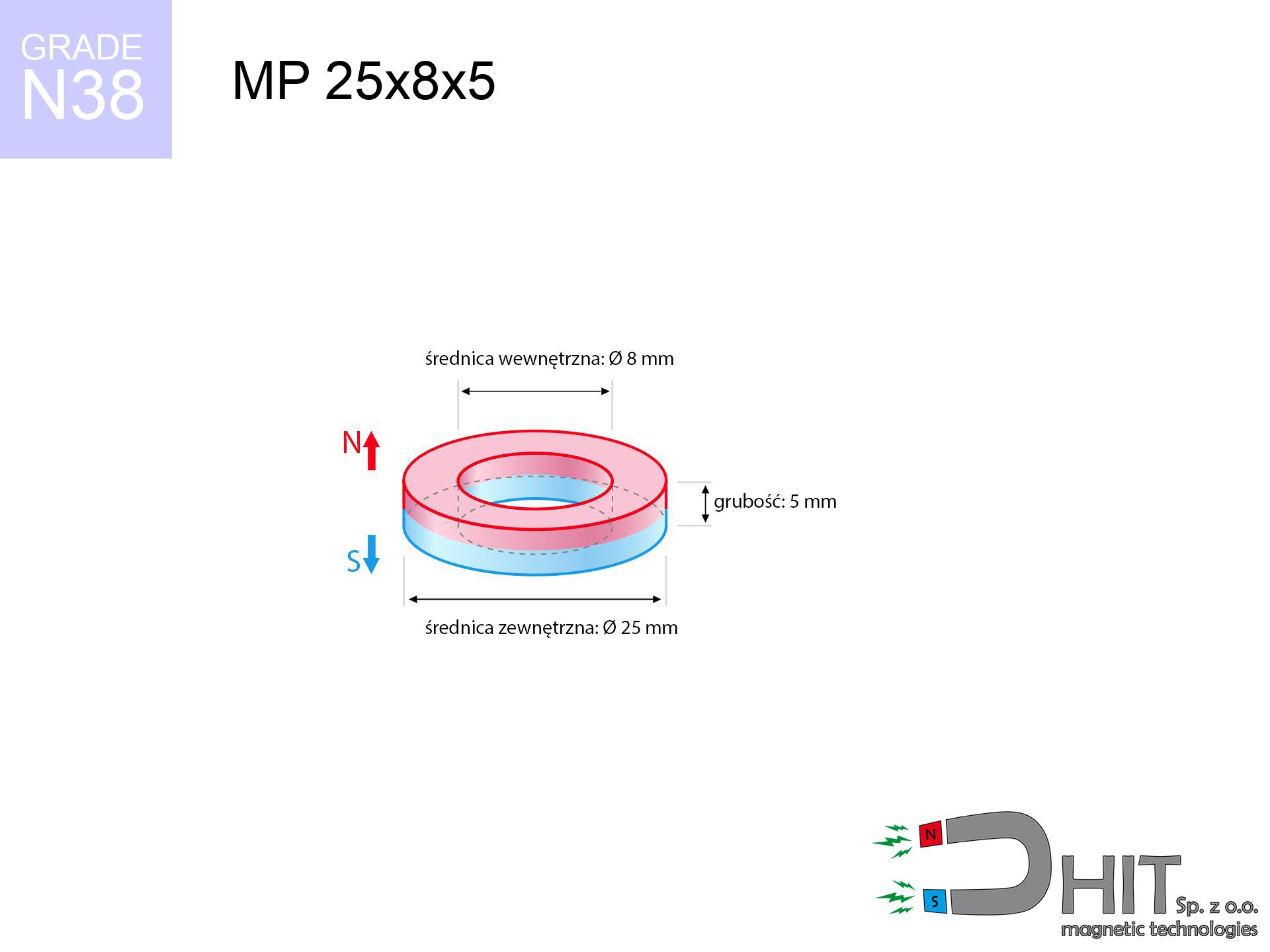

MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030196

GTIN/EAN: 5906301812135

5.00

Średnica

25 mm [±0,1 mm]

Średnica wewnętrzna Ø

8 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

16.52 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.16 kg / 70.21 N

Indukcja magnetyczna

230.20 mT / 2302 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

5.90 ZŁ z VAT / szt. + cena za transport

4.80 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

4.80 ZŁ

5.90 ZŁ

cena od 150 szt.

4.51 ZŁ

5.55 ZŁ

cena od 550 szt.

4.22 ZŁ

5.20 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Dzwoń do nas +48 22 499 98 98 albo daj znać przez formularz na stronie kontaktowej.
Właściwości a także wygląd magnesów obliczysz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030196
GTIN/EAN	5906301812135
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	8 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	16.52 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.16 kg / 70.21 N
Indukcja magnetyczna ~ ?	230.20 mT / 2302 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - raport

Przedstawione dane stanowią wynik kalkulacji inżynierskiej. Wyniki zostały wyliczone na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste warunki mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te dane jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MP 25x8x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5777 Gs 577.7 mT	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N	średnie ryzyko
1 mm	5310 Gs 531.0 mT	6.05 kg / 13.33 lbs 6048.6 g / 59.3 N	średnie ryzyko
2 mm	4846 Gs 484.6 mT	5.04 kg / 11.10 lbs 5036.9 g / 49.4 N	średnie ryzyko
3 mm	4397 Gs 439.7 mT	4.15 kg / 9.15 lbs 4148.2 g / 40.7 N	średnie ryzyko
5 mm	3576 Gs 357.6 mT	2.74 kg / 6.05 lbs 2743.2 g / 26.9 N	średnie ryzyko
10 mm	2073 Gs 207.3 mT	0.92 kg / 2.03 lbs 921.6 g / 9.0 N	słaby uchwyt
15 mm	1231 Gs 123.1 mT	0.33 kg / 0.72 lbs 325.2 g / 3.2 N	słaby uchwyt
20 mm	773 Gs 77.3 mT	0.13 kg / 0.28 lbs 128.0 g / 1.3 N	słaby uchwyt
30 mm	356 Gs 35.6 mT	0.03 kg / 0.06 lbs 27.2 g / 0.3 N	słaby uchwyt
50 mm	115 Gs 11.5 mT	0.00 kg / 0.01 lbs 2.8 g / 0.0 N	słaby uchwyt

Moc przyciągania maleje znacząco przy każdym mm dystansu. Wiedz, że nawet mikroskopijny dystans (np. brud, farba, kurz) wyraźnie osłabia chwyt. Neodymy działają optymalnie podczas styku bezpośredniego; dystans osłabia moc. Zobacz, jak błyskawicznie spadają parametry, gdy magnes nie przylega płasko do powierzchni stali. Projektując montaż, eliminuj dodatkowych podkładek.

Tabela 2: Siła równoległa zsuwania (pion)
MP 25x8x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.43 kg / 3.16 lbs 1432.0 g / 14.0 N
1 mm	Stal (~0.2)	1.21 kg / 2.67 lbs 1210.0 g / 11.9 N
2 mm	Stal (~0.2)	1.01 kg / 2.22 lbs 1008.0 g / 9.9 N
3 mm	Stal (~0.2)	0.83 kg / 1.83 lbs 830.0 g / 8.1 N
5 mm	Stal (~0.2)	0.55 kg / 1.21 lbs 548.0 g / 5.4 N
10 mm	Stal (~0.2)	0.18 kg / 0.41 lbs 184.0 g / 1.8 N
15 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 66.0 g / 0.6 N
20 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 26.0 g / 0.3 N
30 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje szacunkową siłę, którą należy przyłożyć do rozpoczęcia zsunięcia się magnesu pionowo w dół po pionowej płycie stalowej (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta jest zależny w zależności od wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 25x8x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.15 kg / 4.74 lbs 2148.0 g / 21.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.43 kg / 3.16 lbs 1432.0 g / 14.0 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.72 kg / 1.58 lbs 716.0 g / 7.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.58 kg / 7.89 lbs 3580.0 g / 35.1 N

Wieszając element na pionowej płaszczyźnie (np. karoserii), utrzyma on zaledwie około 20%-30% swojego maksymalnego udźwigu. Grawitacja oraz słaby stopień przyczepności powodują, że produkty łatwiej przemieszczają się v dół, niż odpadają. Chcesz stworzyć uchwyt ścienny? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od maksymalnego udźwigu statycznego. Na gładkiej stali uchwyt zjedzie w dół pod znacznie mniejszym obciążeniem. Wykorzystanie gumowanej powłoki gumowej może skutecznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 25x8x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.72 kg / 1.58 lbs 716.0 g / 7.0 N
1 mm	25%	1.79 kg / 3.95 lbs 1790.0 g / 17.6 N
2 mm	50%	3.58 kg / 7.89 lbs 3580.0 g / 35.1 N
3 mm	75%	5.37 kg / 11.84 lbs 5370.0 g / 52.7 N
5 mm	100%	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N
10 mm	100%	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N
11 mm	100%	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N
12 mm	100%	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N

Zbyt cienka stal nie jest w stanie absorbować pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli zamocujesz silny magnes do słabej blaszki, pole przeniknie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać maksimum mocy tego magnesu, potrzebujesz odpowiednio grubego podkładu metalu. Efekt nasycenia powoduje, że na blaszanych konstrukcjach (np. cienkich profilach) produkt trzyma słabiej. Zalecamy dobór wymiaru blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MP 25x8x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.16 kg / 15.79 lbs 7160.0 g / 70.2 N	OK
40 °C	-2.2%	7.00 kg / 15.44 lbs 7002.5 g / 68.7 N	OK
60 °C	-4.4%	6.84 kg / 15.09 lbs 6845.0 g / 67.1 N	OK
80 °C	-6.6%	6.69 kg / 14.74 lbs 6687.4 g / 65.6 N
100 °C	-28.8%	5.10 kg / 11.24 lbs 5097.9 g / 50.0 N

Zwykłe produkty NdFeB zmieniają swoje właściwości moc po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może trwale zniszczyć ten magnes. Z każdym stopniem powyżej normy moc magnesu chwilowo maleje. Zrezygnuj z użycia tego magnesu blisko pieców przekraczających jego limit temperatury pracy. Zignorowanie limitu spowoduje zniszczenia magnetyzmu.

*Istotna uwaga: Odporność na temperaturę zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Elementy o niskim profilu (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu w niższych temperaturach niż magnesy długie. Status ostrzegawczy w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 25x8x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	82.42 kg / 181.72 lbs 6 082 Gs	12.36 kg / 27.26 lbs 12364 g / 121.3 N	N/A
1 mm	75.95 kg / 167.44 lbs 11 091 Gs	11.39 kg / 25.12 lbs 11392 g / 111.8 N	68.35 kg / 150.69 lbs ~0 Gs
2 mm	69.63 kg / 153.51 lbs 10 620 Gs	10.44 kg / 23.03 lbs 10445 g / 102.5 N	62.67 kg / 138.16 lbs ~0 Gs
3 mm	63.64 kg / 140.29 lbs 10 153 Gs	9.55 kg / 21.04 lbs 9545 g / 93.6 N	57.27 kg / 126.26 lbs ~0 Gs
5 mm	52.69 kg / 116.16 lbs 9 238 Gs	7.90 kg / 17.42 lbs 7903 g / 77.5 N	47.42 kg / 104.54 lbs ~0 Gs
10 mm	31.58 kg / 69.62 lbs 7 152 Gs	4.74 kg / 10.44 lbs 4737 g / 46.5 N	28.42 kg / 62.66 lbs ~0 Gs
20 mm	10.61 kg / 23.39 lbs 4 145 Gs	1.59 kg / 3.51 lbs 1591 g / 15.6 N	9.55 kg / 21.05 lbs ~0 Gs
50 mm	0.65 kg / 1.43 lbs 1 024 Gs	0.10 kg / 0.21 lbs 97 g / 1.0 N	0.58 kg / 1.28 lbs ~0 Gs
60 mm	0.31 kg / 0.69 lbs 712 Gs	0.05 kg / 0.10 lbs 47 g / 0.5 N	0.28 kg / 0.62 lbs ~0 Gs
70 mm	0.16 kg / 0.36 lbs 514 Gs	0.02 kg / 0.05 lbs 24 g / 0.2 N	0.15 kg / 0.32 lbs ~0 Gs
80 mm	0.09 kg / 0.20 lbs 383 Gs	0.01 kg / 0.03 lbs 14 g / 0.1 N	0.08 kg / 0.18 lbs ~0 Gs
90 mm	0.05 kg / 0.12 lbs 293 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.11 lbs ~0 Gs
100 mm	0.03 kg / 0.07 lbs 230 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż układ typu magnes i stal. Taki system dwóch magnesów wytwarza potężny strumień i szerszy promień działania. Planujesz stworzyć mocne zamknięcie? Użyj pary magnesów zamiast neodymu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów siła uderzenia jest ogromna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż duża.
*Poziom pola w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (kompensacja pól).
Nota: Wyniki dotyczą siły zsuwania zestawu dwóch bliźniaczych neodymów (współczynnik tarcia ok. 0.15 przy powłoki Ni-Ni).

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MP 25x8x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	17.0 cm
Implant słuchowy	10 Gs (1.0 mT)	13.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	10.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.0 cm
Immobilizer	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Silne pole magnetyczne stanowi poważne zagrożenie dla urządzeń elektronicznych i rozruszników serca. Neodymy wytwarzają strumień, które niszczy działanie czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Szczególną ostrożność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Wpływ odczują również: zegarki mechaniczne, kluczyki samochodowe, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 25x8x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.62 km/h (6.28 m/s)	0.33 J
30 mm	36.45 km/h (10.13 m/s)	0.85 J
50 mm	46.96 km/h (13.04 m/s)	1.41 J
100 mm	66.40 km/h (18.44 m/s)	2.81 J

Magnesy neodymowe są bardzo kruche – silne zderzenie z metalem grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno staje się niebezpieczny. Siła kinetyczna może zniszczyć magnes lub groźne zmiażdżenia palców. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję magnesu. Używaj gogli BHP podczas manipulacji z silnymi okazami.

Tabela 9: Odporność na korozję
MP 25x8x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (Strumień)
MP 25x8x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	24 536 Mx	245.4 µWb
Współczynnik P_c	1.03	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x8x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.16 kg	Standard
Woda (dno rzeki)	8.20 kg (+1.04 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Pole magnetyczne przenika przez wodę bez żadnych strat. Siła wyporu pomaga dźwigać znaleziska.

1. Siła zsuwająca

*Uwaga: Na powierzchni pionowej magnes utrzyma jedynie ok. 20-30% siły prostopadłej.

2. Nasycenie magnetyczne

*Zbyt cienki metal (np. blacha karoseryjna) drastycznie ogranicza udźwig magnesu.

3. Spadek mocy w temperaturze

*Dla standardowych magnesów krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.03

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030196-2026

Przelicznik magnesów

Siła (udźwig)

Kilogramy (kg)

Newtony (N)

Siła w lbs

Moc pola

Indukcja (T)

Wstaw dane w dowolne pole, a inne wartości zaktualizują się samoistnie.

Inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 18x250 [2xM5] / N42 - separator magnetyczny

553.50 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

XT-6 magnetyzer do silników - BENZYNA + olej - magnetyzer XT-6

94.99 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 12x4 / N52 - magnes neodymowy walcowy

2.18 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

3.89 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Produkt ten o sile 7.16 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element montażowy w urządzeniach.

To kluczowa kwestia przy pracy z modelem MP 25x8x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Jeden obrót za dużo może zniszczyć magnes, dlatego rób to powoli. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie zapewnia pełnej wodoodporności. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 8 mm. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Jest to pierścień magnetyczny o średnicy 25 mm i grubości 5 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 7.16 kg (siła ~70.21 N). Średnica otworu montażowego to precyzyjnie 8 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Mocne strony

Neodymy to nie tylko moc przyciągania, ale także inne istotne właściwości, w tym::

Cechują się stabilnością – przez okres ok. 10 lat gubią maksymalnie ~1% swojej mocy (wg danych).
Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik odporności magnetycznej.
Dzięki powłoce (nikiel, złoto, srebro) zyskują nowoczesny, błyszczący wygląd.
Oferują maksymalną indukcję magnetyczną w punkcie styku, co przekłada się na ogromną siłę.
Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Opcja produkcji złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Występują wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują potężny udźwig, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Mimo zalet, posiadają też wady:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Siła oderwania została wyznaczona dla najkorzystniejszych warunków, uwzględniającej:

na bloku wykonanej ze stali miękkiej, efektywnie zamykającej pole magnetyczne
posiadającej masywność min. 10 mm dla pełnego zamknięcia strumienia
o szlifowanej powierzchni styku
przy całkowitym braku odstępu (brak zanieczyszczeń)
dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Udźwig w praktyce – czynniki wpływu

Warto wiedzieć, iż trzymanie magnesu będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:

Dystans (pomiędzy magnesem a metalem), gdyż nawet mikroskopijna przerwa (np. 0,5 mm) powoduje redukcję udźwigu nawet o 50% (dotyczy to także farby, korozji czy zanieczyszczeń).
Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes trzyma dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
Grubość blachy – zbyt cienka stal nie przyjmuje całego pola, przez co część strumienia ucieka na drugą stronę.
Typ metalu – różne stopy przyciąga się identycznie. Dodatki stopowe pogarszają efekt przyciągania.
Wykończenie powierzchni – idealny styk uzyskamy tylko na wypolerowanej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
Czynnik termiczny – wysoka temperatura osłabia pole magnetyczne. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Udźwig określano z wykorzystaniem gładkiej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięciokrotnie. Ponadto, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Zasady bezpieczeństwa pracy przy magnesach z neodymem

Ostrożność wymagana

Przed użyciem, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Uszkodzenia ciała

Bloki magnetyczne mogą zdruzgotać palce błyskawicznie. Pod żadnym pozorem umieszczaj dłoni pomiędzy dwa przyciągające się elementy.

Łamliwość magnesów

Choć wyglądają jak stal, neodym jest delikatny i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Unikaj kontaktu w przypadku alergii

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Limity termiczne

Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zdegraduje jego strukturę magnetyczną i siłę przyciągania.

Ochrona urządzeń

Ochrona danych: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, aparaty słuchowe, czasomierze).

Wpływ na zdrowie

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Zakłócenia GPS i telefonów

Intensywne promieniowanie magnetyczne destabilizuje funkcjonowanie kompasów w smartfonach i urządzeniach lokalizacyjnych. Trzymaj z dala magnesów do smartfona, aby uniknąć awarii czujników.

Zagrożenie wybuchem pyłu

Proszek powstający podczas cięcia magnesów jest samozapalny. Unikaj wiercenia w magnesach w warunkach domowych.

Ryzyko połknięcia

Koniecznie zabezpiecz magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest wysokie, a skutki zwarcia magnesów wewnątrz organizmu są dramatyczne.

Zachowaj ostrożność! Szukasz szczegółów? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Dane produktu - MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka MP 25x8x5 / N38

Tabela 2: Siła równoległa zsuwania (pion) MP 25x8x5 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MP 25x8x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MP 25x8x5 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności MP 25x8x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MP 25x8x5 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności MP 25x8x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MP 25x8x5 / N38

Tabela 9: Odporność na korozję MP 25x8x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MP 25x8x5 / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 25x8x5 / N38

1. Siła zsuwająca

2. Nasycenie magnetyczne

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Zrównoważony rozwój

Siła (udźwig)

Moc pola

Inne oferty

SM 18x250 [2xM5] / N42 - separator magnetyczny

XT-6 magnetyzer do silników - BENZYNA + olej - magnetyzer XT-6

MW 12x4 / N52 - magnes neodymowy walcowy

UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Mocne strony

Słabe strony

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Udźwig w praktyce – czynniki wpływu

Zasady bezpieczeństwa pracy przy magnesach z neodymem

Ostrożność wymagana

Uszkodzenia ciała

Łamliwość magnesów

Unikaj kontaktu w przypadku alergii

Limity termiczne

Ochrona urządzeń

Wpływ na zdrowie

Zakłócenia GPS i telefonów

Zagrożenie wybuchem pyłu

Ryzyko połknięcia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MP 25x8x5 / N38

Tabela 2: Siła równoległa zsuwania (pion)
MP 25x8x5 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 25x8x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 25x8x5 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MP 25x8x5 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 25x8x5 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MP 25x8x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 25x8x5 / N38

Tabela 9: Odporność na korozję
MP 25x8x5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MP 25x8x5 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x8x5 / N38

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.
