MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030194

GTIN/EAN: 5906301812111

5.00

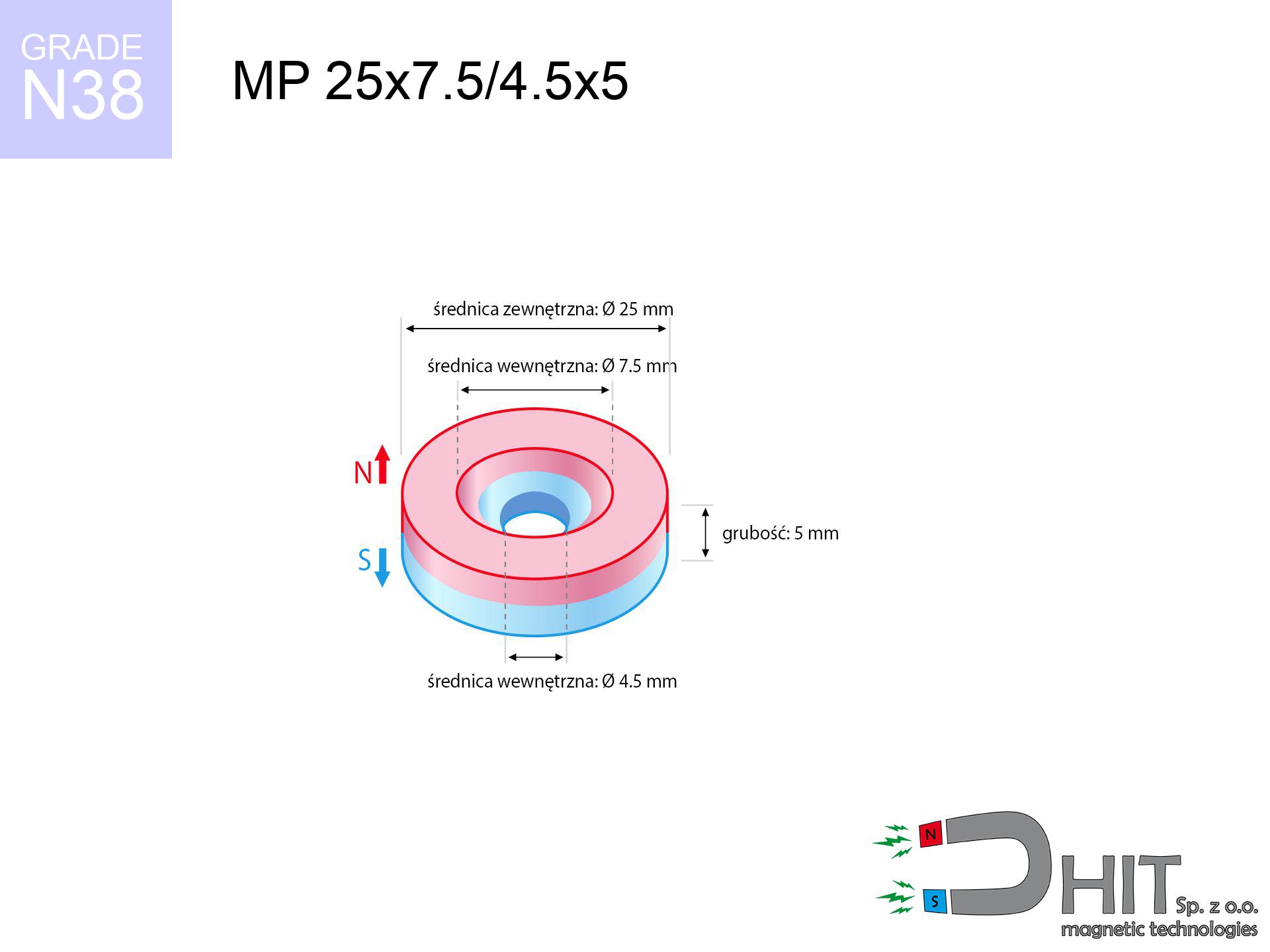

Średnica

25 mm [±0,1 mm]

Średnica wewnętrzna Ø

7.5/4.5 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

17.81 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.72 kg / 75.69 N

Indukcja magnetyczna

230.20 mT / 2302 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

8.00 ZŁ z VAT / szt. + cena za transport

6.50 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

6.50 ZŁ

8.00 ZŁ

cena od 100 szt.

6.11 ZŁ

7.52 ZŁ

cena od 400 szt.

5.72 ZŁ

7.04 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Szukasz zniżki?

Zadzwoń do nas +48 888 99 98 98 ewentualnie daj znać przez formularz kontaktowy przez naszą stronę.
Parametry i kształt magnesu neodymowego skontrolujesz w naszym kalkulatorze siły.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Właściwości fizyczne MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030194
GTIN/EAN	5906301812111
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	7.5/4.5 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	17.81 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.72 kg / 75.69 N
Indukcja magnetyczna ~ ?	230.20 mT / 2302 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - dane

Niniejsze dane stanowią bezpośredni efekt kalkulacji inżynierskiej. Wartości zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Realne warunki mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania
MP 25x7.5/4.5x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	1995 Gs 199.5 mT	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N	średnie ryzyko
1 mm	1906 Gs 190.6 mT	7.05 kg / 15.54 lbs 7049.4 g / 69.2 N	średnie ryzyko
2 mm	1793 Gs 179.3 mT	6.24 kg / 13.75 lbs 6236.8 g / 61.2 N	średnie ryzyko
3 mm	1664 Gs 166.4 mT	5.37 kg / 11.84 lbs 5368.9 g / 52.7 N	średnie ryzyko
5 mm	1385 Gs 138.5 mT	3.72 kg / 8.21 lbs 3722.8 g / 36.5 N	średnie ryzyko
10 mm	788 Gs 78.8 mT	1.20 kg / 2.65 lbs 1203.8 g / 11.8 N	bezpieczny
15 mm	437 Gs 43.7 mT	0.37 kg / 0.82 lbs 370.3 g / 3.6 N	bezpieczny
20 mm	253 Gs 25.3 mT	0.12 kg / 0.27 lbs 124.5 g / 1.2 N	bezpieczny
30 mm	101 Gs 10.1 mT	0.02 kg / 0.04 lbs 19.8 g / 0.2 N	bezpieczny
50 mm	27 Gs 2.7 mT	0.00 kg / 0.00 lbs 1.4 g / 0.0 N	bezpieczny

Siła magnetyczna spada drastycznie wraz z każdym kolejnym milimetrem szczeliny. Pamiętaj, że nawet bardzo cienka przerwa (np. zanieczyszczenia, farba, kurz) znacząco redukuje udźwig. Neodymy trzymają optymalnie w idealnym przyleganiu; odległość zabija moc. Zobacz, jak błyskawicznie spadają parametry, gdy magnes nie dotyka bezpośrednio do metalowego podłoża. Projektując rozmieszczenie, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 25x7.5/4.5x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.54 kg / 3.40 lbs 1544.0 g / 15.1 N
1 mm	Stal (~0.2)	1.41 kg / 3.11 lbs 1410.0 g / 13.8 N
2 mm	Stal (~0.2)	1.25 kg / 2.75 lbs 1248.0 g / 12.2 N
3 mm	Stal (~0.2)	1.07 kg / 2.37 lbs 1074.0 g / 10.5 N
5 mm	Stal (~0.2)	0.74 kg / 1.64 lbs 744.0 g / 7.3 N
10 mm	Stal (~0.2)	0.24 kg / 0.53 lbs 240.0 g / 2.4 N
15 mm	Stal (~0.2)	0.07 kg / 0.16 lbs 74.0 g / 0.7 N
20 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 24.0 g / 0.2 N
30 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie przedstawia przybliżoną wartość obciążenia, wymaganą do spowodowania obsunięcia magnesu pionowo w dół po pionowej płaszczyźnie stalowej (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta jest zależny w zależności od odległości roboczej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 25x7.5/4.5x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.32 kg / 5.11 lbs 2316.0 g / 22.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.54 kg / 3.40 lbs 1544.0 g / 15.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.77 kg / 1.70 lbs 772.0 g / 7.6 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.86 kg / 8.51 lbs 3860.0 g / 37.9 N

Wieszając magnes na wertykalnej ścianie (np. tablicy), możesz liczyć na tylko około 1/5 nominalnej siły przyciągania. Siła ciążenia i słaby stopień przyczepności wpływają na to, że uchwyty łatwiej zsuwają się v dół, niż odrywają. Planujesz wieszak? Zauważ, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na malowanym metalu element zjedzie w dół pod dużo lżejszym obciążeniem. Użycie gumy antypoślizgowej może drastycznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 25x7.5/4.5x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.77 kg / 1.70 lbs 772.0 g / 7.6 N
1 mm	25%	1.93 kg / 4.25 lbs 1930.0 g / 18.9 N
2 mm	50%	3.86 kg / 8.51 lbs 3860.0 g / 37.9 N
3 mm	75%	5.79 kg / 12.76 lbs 5790.0 g / 56.8 N
5 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
10 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
11 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N
12 mm	100%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N

Zbyt cienka stal nie potrafi absorbować całego pola magnetycznego, co trwoni moc uchwytu. Jeśli zamocujesz silny magnes do słabej blaszki, pole przejdzie na wylot i trzymanie będzie mniejsze. Aby wycisnąć maksimum mocy tego neodymu, potrzebujesz odpowiednio grubego podkładu metalu. Zjawisko saturacji sprawia, że na cienkich elementach (np. obudowie AGD) magnes trzyma słabiej. Zalecamy dobór przekroju blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MP 25x7.5/4.5x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.72 kg / 17.02 lbs 7720.0 g / 75.7 N	OK
40 °C	-2.2%	7.55 kg / 16.65 lbs 7550.2 g / 74.1 N	OK
60 °C	-4.4%	7.38 kg / 16.27 lbs 7380.3 g / 72.4 N
80 °C	-6.6%	7.21 kg / 15.90 lbs 7210.5 g / 70.7 N
100 °C	-28.8%	5.50 kg / 12.12 lbs 5496.6 g / 53.9 N

Standardowe magnesy neodymowe zmieniają swoje właściwości parametry po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może nieodwracalnie zniszczyć ten produkt. Wraz ze wzrostem temperatury nośność neodymu tymczasowo maleje. Nie używaj tego magnesu blisko grzejników przekraczających jego limit temperatury pracy. Zbyt wysoka temperatura wywoła zniszczenia właściwości magnetycznych.

*Istotna uwaga: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Cienkie magnesy (niski Pc) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu niż wysokie walce. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MP 25x7.5/4.5x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	9.91 kg / 21.84 lbs 3 484 Gs	1.49 kg / 3.28 lbs 1486 g / 14.6 N	N/A
1 mm	9.51 kg / 20.96 lbs 3 909 Gs	1.43 kg / 3.14 lbs 1426 g / 14.0 N	8.56 kg / 18.87 lbs ~0 Gs
2 mm	9.05 kg / 19.94 lbs 3 813 Gs	1.36 kg / 2.99 lbs 1357 g / 13.3 N	8.14 kg / 17.95 lbs ~0 Gs
3 mm	8.54 kg / 18.83 lbs 3 705 Gs	1.28 kg / 2.82 lbs 1281 g / 12.6 N	7.69 kg / 16.94 lbs ~0 Gs
5 mm	7.45 kg / 16.42 lbs 3 460 Gs	1.12 kg / 2.46 lbs 1117 g / 11.0 N	6.70 kg / 14.78 lbs ~0 Gs
10 mm	4.78 kg / 10.53 lbs 2 771 Gs	0.72 kg / 1.58 lbs 717 g / 7.0 N	4.30 kg / 9.48 lbs ~0 Gs
20 mm	1.54 kg / 3.41 lbs 1 576 Gs	0.23 kg / 0.51 lbs 232 g / 2.3 N	1.39 kg / 3.06 lbs ~0 Gs
50 mm	0.06 kg / 0.13 lbs 312 Gs	0.01 kg / 0.02 lbs 9 g / 0.1 N	0.05 kg / 0.12 lbs ~0 Gs
60 mm	0.03 kg / 0.06 lbs 202 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
70 mm	0.01 kg / 0.03 lbs 138 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
80 mm	0.01 kg / 0.01 lbs 97 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.01 lbs 71 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 54 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie z dużo dalszego dystansu niż układ typu magnes i stal. Połączenie dwóch magnesów tworzy mocniejsze oddziaływanie i większy zasięg pracy. Projektujesz solidne zapięcie? Użyj pary magnesów zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów energia zderzenia jest ekstremalna. Lewitacja jest nieznacznie słabsza niż siła przyciągania, ale wciąż imponująca.
*Wartość indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w samym centrum szczeliny pomiędzy magnesami (kompensacja sił magnetycznych).
Uwaga: Pomiary odnoszą się do siły tarcia pary jednakowych magnesów (opór ~0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 25x7.5/4.5x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	9.5 cm
Implant słuchowy	10 Gs (1.0 mT)	7.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	6.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.5 cm
Pilot do auta	50 Gs (5.0 mT)	4.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Silne pole magnetyczne stanowi realne niebezpieczeństwo dla elektroniki i rozruszników serca. Neodymy generują pole, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Wiedz, że: niewidoczne promieniowanie przechodzi przez tkanki i plastik. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x7.5/4.5x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.95 km/h (6.38 m/s)	0.36 J
30 mm	36.43 km/h (10.12 m/s)	0.91 J
50 mm	46.96 km/h (13.04 m/s)	1.52 J
100 mm	66.40 km/h (18.44 m/s)	3.03 J

Elementy magnetyczne są bardzo kruche – zderzenie ze stalą grozi ich pęknięciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie pędzi z ogromną siłą. Energia uderzenia może zniszczyć magnes lub bolesne uszczypnięcia palców. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Parametry powłoki (trwałość)
MP 25x7.5/4.5x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (Strumień)
MP 25x7.5/4.5x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	9 759 Mx	97.6 µWb
Współczynnik P_c	0.25	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 25x7.5/4.5x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.72 kg	Standard
Woda (dno rzeki)	8.84 kg (+1.12 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Siła wyporu pomaga dźwigać znaleziska.

1. Udźwig w pionie

*Ważne: Na pionowej ścianie magnes zachowa zaledwie ok. 20-30% siły prostopadłej.

2. Grubość podłoża

*Zbyt cienki metal (np. blacha karoseryjna) drastycznie osłabia udźwig magnesu.

3. Stabilność termiczna

*Dla materiału N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.25

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030194-2026

Szybki konwerter jednostek

Udźwig magnesu

Siła w kg

Siła (N)

lbs

Moc pola

Gauss (Gs)

Indukcja (T)

Wypełnij jedną rubrykę, a zobaczysz gotowe przeliczenia dla wszystkich jednostek.

Inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 12x10x4 / N38 - magnes neodymowy płytkowy

1.697 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 20x5x5 / N38 - magnes neodymowy płytkowy

2.76 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 20x10x1 / N38 - magnes neodymowy płytkowy

0.996 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

NC NeoCube fi 5 mm kuleczki kolorowe / N38 - neocube

49.99 ZŁ brutto / szt.

Magnes w kształcie pierścienia MP 25x7.5/4.5x5 / N38 jest stworzony do mocowania mechanicznego, tam gdzie klej może zawieść lub być niewystarczający. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 25x7.5/4.5x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie zapewnia pełnej wodoodporności. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø25x5 mm oraz wagą 17.81 g. Kluczowym parametrem jest tutaj udźwig wynoszący około 7.72 kg (siła ~75.69 N). Średnica otworu montażowego to precyzyjnie 7.5/4.5 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe cechy, w tym::

Długowieczność to ich atut – nawet po 10 lat spadek siły magnetycznej wynosi tylko ~1% (wg testów).
Wyróżniają się wyjątkową odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (nikiel, złoto, srebro) mają nowoczesny, metaliczny wygląd.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do specyficznych wymiarów, co pozwala na ich adaptację w przemyśle.
Występują wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Minusy

Warto znać też słabe strony magnesów neodymowych:

Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Standardowe magnesy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Ryzyko połknięcia – drobne magnesy są groźne dla najmłodszych. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą utrudniać badania (np. rezonans).
Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Analiza siły trzymania

Najwyższa nośność magnesu – od czego zależy?

Deklarowana siła magnesu odnosi się do maksymalnych osiągów, zarejestrowanej w warunkach laboratoryjnych, a mianowicie:

przy zastosowaniu zwory ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
o grubości przynajmniej 10 mm
charakteryzującej się równą strukturą
bez żadnej warstwy izolującej pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
w temp. ok. 20°C

Co wpływa na udźwig w praktyce

Na skuteczność trzymania oddziałują konkretne warunki, takie jak (od priorytetowych):

Dystans – obecność ciała obcego (rdza, brud, powietrze) działa jak izolator, co redukuje udźwig lawinowo (nawet o 50% przy 0,5 mm).
Kierunek działania siły – największą siłę uzyskujemy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po powierzchni jest standardowo kilkukrotnie niższa (ok. 1/5 udźwigu).
Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przenika na wylot, zamiast generować siłę.
Rodzaj stali – stal miękka daje najlepsze rezultaty. Domieszki stopowe obniżają przenikalność magnetyczną i udźwig.
Gładkość podłoża – im równiejsza blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
Warunki termiczne – spieki NdFeB posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a na mrozie mogą być silniejsze (do pewnej granicy).

Pomiar udźwigu realizowano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, z kolei przy siłach działających równolegle siła trzymania jest mniejsza nawet pięciokrotnie. Co więcej, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą zmniejsza nośność.

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Ryzyko połknięcia

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj poza zasięgiem niepowołanych osób.

Ryzyko pęknięcia

Choć wyglądają jak stal, neodym jest kruchy i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Elektronika precyzyjna

Moduły GPS i smartfony są wyjątkowo podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.

Karty i dyski

Bardzo silne oddziaływanie może zniszczyć zapis na kartach kredytowych, dyskach twardych i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Implanty kardiologiczne

Pacjenci z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może rozregulować działanie implantu.

Ostrożność wymagana

Stosuj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zaskoczyć nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.

Maksymalna temperatura

Monitoruj warunki termiczne. Podgrzanie magnesu powyżej 80 stopni Celsjusza zdegraduje jego domenę magnetyczną i siłę przyciągania.

Nadwrażliwość na metale

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.

Nie wierć w magnesach

Wiercenie i cięcie magnesów neodymowych stwarza ryzyko zapłonu. Proszek magnetyczny utlenia się błyskawicznie z tlenem i jest trudny do gaszenia.

Uszkodzenia ciała

Ryzyko obrażeń: Siła przyciągania jest tak duża, że może wywołać rany, zmiażdżenia, a nawet otwarte złamania. Używaj grubych rękawic.

Zachowaj ostrożność! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?

MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

Właściwości fizyczne MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania MP 25x7.5/4.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana) MP 25x7.5/4.5x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MP 25x7.5/4.5x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MP 25x7.5/4.5x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny MP 25x7.5/4.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MP 25x7.5/4.5x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności MP 25x7.5/4.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia MP 25x7.5/4.5x5 / N38

Tabela 9: Parametry powłoki (trwałość) MP 25x7.5/4.5x5 / N38

Tabela 10: Dane elektryczne (Strumień) MP 25x7.5/4.5x5 / N38

Tabela 11: Zastosowanie podwodne MP 25x7.5/4.5x5 / N38

1. Udźwig w pionie

2. Grubość podłoża

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Udźwig magnesu

Moc pola

Inne produkty

MPL 12x10x4 / N38 - magnes neodymowy płytkowy

MPL 20x5x5 / N38 - magnes neodymowy płytkowy

MPL 20x10x1 / N38 - magnes neodymowy płytkowy

NC NeoCube fi 5 mm kuleczki kolorowe / N38 - neocube

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Zalety

Minusy

Analiza siły trzymania

Najwyższa nośność magnesu – od czego zależy?

Co wpływa na udźwig w praktyce

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Ryzyko połknięcia

Ryzyko pęknięcia

Elektronika precyzyjna

Karty i dyski

Implanty kardiologiczne

Ostrożność wymagana

Maksymalna temperatura

Nadwrażliwość na metale

Nie wierć w magnesach

Uszkodzenia ciała

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania
MP 25x7.5/4.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 25x7.5/4.5x5 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 25x7.5/4.5x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 25x7.5/4.5x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MP 25x7.5/4.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MP 25x7.5/4.5x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MP 25x7.5/4.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x7.5/4.5x5 / N38

Tabela 9: Parametry powłoki (trwałość)
MP 25x7.5/4.5x5 / N38

Tabela 10: Dane elektryczne (Strumień)
MP 25x7.5/4.5x5 / N38

Tabela 11: Zastosowanie podwodne
MP 25x7.5/4.5x5 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
