MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030178

GTIN/EAN: 5906301811954

5.00

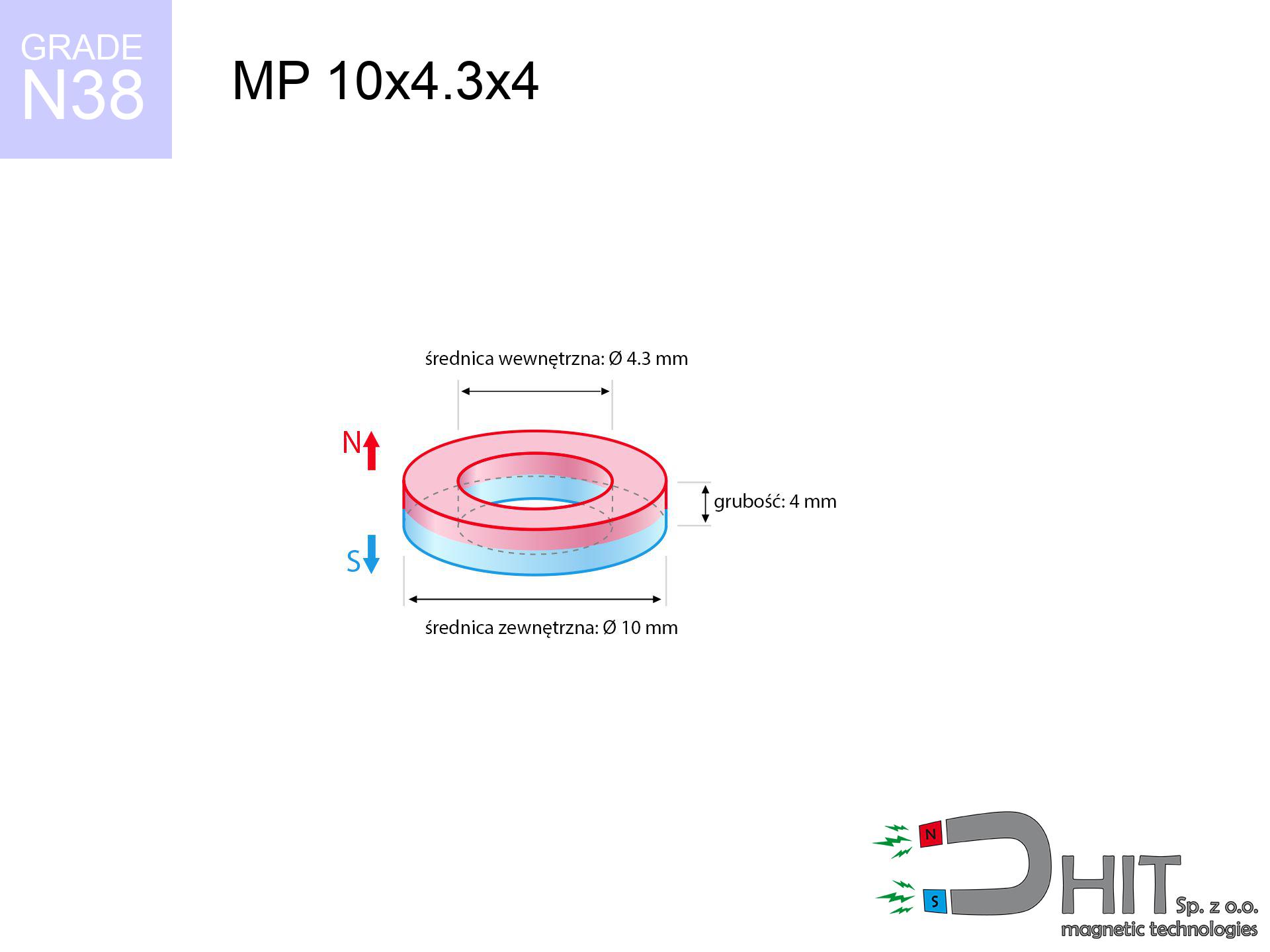

Średnica

10 mm [±0,1 mm]

Średnica wewnętrzna Ø

4.3 mm [±0,1 mm]

Wysokość

4 mm [±0,1 mm]

Waga

1.92 g

Kierunek magnesowania

↑ osiowy

Udźwig

2.28 kg / 22.35 N

Indukcja magnetyczna

386.91 mT / 3869 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację »

1.045 ZŁ z VAT / szt. + cena za transport

0.850 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.850 ZŁ

1.045 ZŁ

cena od 800 szt.

0.799 ZŁ

0.983 ZŁ

cena od 3000 szt.

0.748 ZŁ

0.920 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Zadzwoń do nas +48 22 499 98 98 ewentualnie napisz poprzez formularz zapytania na stronie kontaktowej.
Moc oraz wygląd magnesu neodymowego przetestujesz dzięki naszemu kalkulatorze masy magnetycznej.

Zamów do 14:00, a wyślemy dziś!

Dane techniczne - MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030178
GTIN/EAN	5906301811954
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	10 mm [±0,1 mm]
Średnica wewnętrzna Ø	4.3 mm [±0,1 mm]
Wysokość	4 mm [±0,1 mm]
Waga	1.92 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	2.28 kg / 22.35 N
Indukcja magnetyczna ~ ?	386.91 mT / 3869 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - dane

Przedstawione wartości są rezultat analizy fizycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste parametry mogą nieznacznie się różnić. Traktuj te dane jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 10x4.3x4 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	6115 Gs 611.5 mT	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N	średnie ryzyko
1 mm	4915 Gs 491.5 mT	1.47 kg / 3.25 lbs 1473.3 g / 14.5 N	niskie ryzyko
2 mm	3833 Gs 383.3 mT	0.90 kg / 1.97 lbs 895.7 g / 8.8 N	niskie ryzyko
3 mm	2949 Gs 294.9 mT	0.53 kg / 1.17 lbs 530.3 g / 5.2 N	niskie ryzyko
5 mm	1761 Gs 176.1 mT	0.19 kg / 0.42 lbs 189.1 g / 1.9 N	niskie ryzyko
10 mm	612 Gs 61.2 mT	0.02 kg / 0.05 lbs 22.8 g / 0.2 N	niskie ryzyko
15 mm	284 Gs 28.4 mT	0.00 kg / 0.01 lbs 4.9 g / 0.0 N	niskie ryzyko
20 mm	157 Gs 15.7 mT	0.00 kg / 0.00 lbs 1.5 g / 0.0 N	niskie ryzyko
30 mm	64 Gs 6.4 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	niskie ryzyko
50 mm	19 Gs 1.9 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Siła magnetyczna maleje drastycznie przy każdym mm odległości. Miej na uwadze, że nawet bardzo cienka przerwa (np. zanieczyszczenia, lakier, rdza) znacząco redukuje udźwig. Neodymy działają najsilniej przy bezpośrednim kontakcie; powietrzna przerwa drastycznie tnie moc. Zwróć uwagę, jak gwałtownie maleje udźwig, gdy produkt nie przylega szczelnie do powierzchni stali. Projektując montaż, eliminuj dodatkowych podkładek.

Tabela 2: Siła równoległa obsunięcia (pion)
MP 10x4.3x4 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.46 kg / 1.01 lbs 456.0 g / 4.5 N
1 mm	Stal (~0.2)	0.29 kg / 0.65 lbs 294.0 g / 2.9 N
2 mm	Stal (~0.2)	0.18 kg / 0.40 lbs 180.0 g / 1.8 N
3 mm	Stal (~0.2)	0.11 kg / 0.23 lbs 106.0 g / 1.0 N
5 mm	Stal (~0.2)	0.04 kg / 0.08 lbs 38.0 g / 0.4 N
10 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie przedstawia szacunkową zdolność udźwigu, wymaganą do wywołania przesunięcia magnesu pionowo w dół po pionowej ścianie metalowej (przy założeniu typowego współczynnika tarcia). Wartość ta jest zależny w relacji do wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 10x4.3x4 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.68 kg / 1.51 lbs 684.0 g / 6.7 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.46 kg / 1.01 lbs 456.0 g / 4.5 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.23 kg / 0.50 lbs 228.0 g / 2.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.14 kg / 2.51 lbs 1140.0 g / 11.2 N

Wieszając magnes na wertykalnej powierzchni (np. karoserii), będzie on trzymał jedynie ok. 1/5 nominalnej siły przyciągania. Grawitacja i słaby stopień przyczepności sprawiają, że produkty łatwiej przemieszczają się v dół, niż odrywają. Planujesz mocowanie pionowe? Zauważ, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na śliskiej powierzchni uchwyt zjedzie w dół pod wyraźnie lżejszym ciężarem. Zastosowanie podkładki gumowej może skutecznie poprawić wynik.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 10x4.3x4 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.23 kg / 0.50 lbs 228.0 g / 2.2 N
1 mm	25%	0.57 kg / 1.26 lbs 570.0 g / 5.6 N
2 mm	50%	1.14 kg / 2.51 lbs 1140.0 g / 11.2 N
3 mm	75%	1.71 kg / 3.77 lbs 1710.0 g / 16.8 N
5 mm	100%	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N
10 mm	100%	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N
11 mm	100%	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N
12 mm	100%	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N

Zbyt cienka stal nie potrafi przejąć całego pola magnetycznego, co osłabia realne działanie magnesu. Jeśli zamocujesz silny magnes do zbyt cienkiego podłoża, strumień przejdzie na wylot i trzymanie będzie mniejsze. Aby wykorzystać pełną sprawność potencjału tego neodymu, potrzebujesz odpowiednio grubego elementu stali. Efekt nasycenia sprawia, że na delikatnych ściankach (np. cienkich profilach) magnes działa gorzej. Dobierz przekroju blachy według poniższych danych.

Tabela 5: Praca w cieple (stabilność) - próg odporności
MP 10x4.3x4 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	2.28 kg / 5.03 lbs 2280.0 g / 22.4 N	OK
40 °C	-2.2%	2.23 kg / 4.92 lbs 2229.8 g / 21.9 N	OK
60 °C	-4.4%	2.18 kg / 4.81 lbs 2179.7 g / 21.4 N	OK
80 °C	-6.6%	2.13 kg / 4.69 lbs 2129.5 g / 20.9 N
100 °C	-28.8%	1.62 kg / 3.58 lbs 1623.4 g / 15.9 N

Zwykłe produkty NdFeB zmieniają swoje właściwości moc po przekroczeniu progu termicznego. Chroń przed ciepłem – nadmiar ciepła może trwale rozmagnesować ten magnes. Wraz ze wzrostem temperatury nośność neodymu tymczasowo maleje. Nie używaj tego magnesu blisko grzejników wyższych niż jego limit temperatury pracy. Zbyt wysoka temperatura doprowadzi do zniszczenia właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od kształtu magnesu. Cienkie magnesy (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu niż wysokie walce. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 10x4.3x4 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	12.93 kg / 28.50 lbs 6 169 Gs	1.94 kg / 4.27 lbs 1939 g / 19.0 N	N/A
1 mm	10.50 kg / 23.16 lbs 11 025 Gs	1.58 kg / 3.47 lbs 1576 g / 15.5 N	9.45 kg / 20.84 lbs ~0 Gs
2 mm	8.35 kg / 18.41 lbs 9 831 Gs	1.25 kg / 2.76 lbs 1253 g / 12.3 N	7.52 kg / 16.57 lbs ~0 Gs
3 mm	6.55 kg / 14.43 lbs 8 703 Gs	0.98 kg / 2.17 lbs 982 g / 9.6 N	5.89 kg / 12.99 lbs ~0 Gs
5 mm	3.91 kg / 8.63 lbs 6 729 Gs	0.59 kg / 1.29 lbs 587 g / 5.8 N	3.52 kg / 7.76 lbs ~0 Gs
10 mm	1.07 kg / 2.36 lbs 3 522 Gs	0.16 kg / 0.35 lbs 161 g / 1.6 N	0.96 kg / 2.13 lbs ~0 Gs
20 mm	0.13 kg / 0.29 lbs 1 223 Gs	0.02 kg / 0.04 lbs 19 g / 0.2 N	0.12 kg / 0.26 lbs ~0 Gs
50 mm	0.00 kg / 0.01 lbs 194 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 129 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 91 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 66 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 50 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 39 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy oddziałują na siebie z dużo dalszego dystansu niż układ typu magnes i stal. Taki system magnes-magnes generuje silniejsze pole i większy zasięg działania. Projektujesz silny uchwyt? Wykorzystaj dwa neodymy zamiast neodymu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ogromna. Siła odpychania jest troszkę słabsza niż siła przyciągania, ale wciąż duża.
*Natężenie strumienia w układzie biegunów jednoimiennych spada do ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (anihilacja pól).
Nota: Szacunki dotyczą siły rozdzielania dwóch jednakowych magnesów (opór ok. 0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 10x4.3x4 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	9.0 cm
Implant słuchowy	10 Gs (1.0 mT)	7.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	5.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.0 cm
Immobilizer	50 Gs (5.0 mT)	3.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Silne pole magnetyczne stanowi duże ryzyko dla sprzętu IT i implantów medycznych. Magnesy te wytwarzają pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Pamiętaj: niewidzialne pole magnetyczne przenika przez ciało i szkło. Szczególną ostrożność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Ryzyko dotyczy również: zegarki mechaniczne, piloty do aut, membrany i wyświetlacze. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie
MP 10x4.3x4 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	34.97 km/h (9.71 m/s)	0.09 J
30 mm	60.20 km/h (16.72 m/s)	0.27 J
50 mm	77.71 km/h (21.59 m/s)	0.45 J
100 mm	109.90 km/h (30.53 m/s)	0.89 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal powoduje natychmiastowe odpryśnięcie. Uważaj na prędkość zderzenia – magnes puszczony luźno zamienia się w pocisk. Siła uderzeniowa może spowodować odpryski materiału lub bolesne uszczypnięcia skóry. Zawsze przytrzymuj magnes przy montażu, aby nie uderzył gwałtownie w metal. Zderzenie z dużą prędkością kończy się pęknięciem neodymu. Stosuj okulary ochronne podczas zabawy z silnymi okazami.

Tabela 9: Parametry powłoki (trwałość)
MP 10x4.3x4 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (P_c)
MP 10x4.3x4 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	4 017 Mx	40.2 µWb
Współczynnik P_c	1.44	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Dane kluczowe przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 10x4.3x4 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	2.28 kg	Standard
Woda (dno rzeki)	2.61 kg (+0.33 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Siła wyporu pomaga dźwigać znaleziska.

1. Ześlizg (ściana)

*Uwaga: Na pionowej ścianie magnes utrzyma tylko ok. 20-30% siły prostopadłej.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie osłabia siłę trzymania.

3. Praca w cieple

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.44

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030178-2026

Szybki konwerter jednostek

Siła oderwania

Siła w kg

Newtony (N)

Siła w lbs

Indukcja magnetyczna

Gauss (Gs)

Tesla (T)

Wstaw liczbę w jedno z pól, a wszystkie inne rubryki zostaną obliczone automatycznie.

Sprawdź inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x15x5 / N38 - magnes neodymowy płytkowy

7.63 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 20x25 white / N38 - uchwyt magnetyczny do tablic

3.49 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

3.80 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

LM TLN - 22 SQ / N38 - lewiton magnetyczny

523.00 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 10x4.3x4 / N38 jest stworzony do trwałego montażu, tam gdzie klej może zawieść lub być niewystarczający. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Produkt ten o sile 2.28 kg świetnie sprawdza się jako zatrzask drzwiowy, uchwyt głośnikowy lub element montażowy w urządzeniach.

To kluczowa kwestia przy pracy z modelem MP 10x4.3x4 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 4.3 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Jest to pierścień magnetyczny o średnicy 10 mm i grubości 4 mm. Siła przyciągania tego modelu to imponujące 2.28 kg, co w przeliczeniu na niutony daje wartość 22.35 N. Średnica otworu montażowego to precyzyjnie 4.3 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Plusy

Oprócz ogromną mocą, te produkty gwarantują szereg innych zalet::

Długowieczność to ich atut – nawet po 10 lat utrata mocy wynosi zaledwie ~1% (teoretycznie).
Charakteryzują się ogromną odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (NiCuNi, złoto, srebro) mają estetyczny, błyszczący wygląd.
Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
Wersje specjalistyczne funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
Elastyczność kształtowania – można je produkować w rozmaitych formach, dopasowanych do konkretnego projektu.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, pamięci masowych i urządzeń ratujących życie.
Mały rozmiar, wielka moc – przy kompaktowej budowie oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Słabe strony

Oto ograniczenia i wady, o których musisz wiedzieć:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
Ryzyko połknięcia – drobne magnesy są niebezpieczne dla najmłodszych. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Moc magnesu to rezultat pomiaru dla najkorzystniejszych warunków, zakładającej:

z użyciem podłoża ze stali niskowęglowej, która służy jako element zamykający obwód
posiadającej masywność minimum 10 mm dla pełnego zamknięcia strumienia
o szlifowanej powierzchni styku
bez najmniejszej szczeliny pomiędzy magnesem a stalą
podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
w stabilnej temperaturze pokojowej

Praktyczne aspekty udźwigu – czynniki

W praktyce, rzeczywisty udźwig wynika z kilku kluczowych aspektów, które przedstawiamy od najważniejszych:

Przerwa między magnesem a stalą – każdy milimetr dystansu (spowodowany np. lakierem lub brudem) drastycznie redukuje siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości maksymalnej.
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przenika na wylot, zamiast zamienić się w udźwig.
Gatunek stali – najlepszym wyborem jest stal o wysokiej przenikalności. Stale nierdzewne mogą generować mniejszy udźwig.
Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Czynnik termiczny – wysoka temperatura osłabia siłę przyciągania. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Siłę trzymania mierzy się na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, natomiast przy siłach działających równolegle udźwig jest mniejszy nawet 75%. Co więcej, nawet drobny odstęp między magnesem, a blachą redukuje siłę trzymania.

BHP przy magnesach

Kompas i GPS

Moduły GPS i smartfony są wyjątkowo podatne na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Temperatura pracy

Kontroluj ciepło. Ekspozycja magnesu na wysoką temperaturę trwale osłabi jego strukturę magnetyczną i siłę przyciągania.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zakaz zabawy

Silne magnesy nie służą do zabawy. Inhalacja dwóch lub więcej magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stanowi stan krytyczny i wymaga natychmiastowej operacji.

Implanty medyczne

Osoby z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować pracę urządzenia ratującego życie.

Nie zbliżaj do komputera

Bardzo silne oddziaływanie może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Nie lekceważ mocy

Zanim zaczniesz, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Bądź przewidujący.

Dla uczulonych

Uwaga na nikiel: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Kruchy spiek

Spieki NdFeB to materiał ceramiczny, co oznacza, że są łamliwe jak szkło. Gwałtowne złączenie dwóch magnesów wywoła ich rozpryśnięcie na ostre odłamki.

Uwaga! Dowiedz się więcej o ryzyku w artykule: Niebezpieczeństwo pracy z magnesami.

MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

Dane techniczne - MP 10x4.3x4 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania MP 10x4.3x4 / N38

Tabela 2: Siła równoległa obsunięcia (pion) MP 10x4.3x4 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MP 10x4.3x4 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MP 10x4.3x4 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności MP 10x4.3x4 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 10x4.3x4 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności MP 10x4.3x4 / N38

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie MP 10x4.3x4 / N38

Tabela 9: Parametry powłoki (trwałość) MP 10x4.3x4 / N38

Tabela 10: Dane konstrukcyjne (Pc) MP 10x4.3x4 / N38

Tabela 11: Zastosowanie podwodne MP 10x4.3x4 / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Zrównoważony rozwój

Siła oderwania

Indukcja magnetyczna

Sprawdź inne propozycje

MPL 40x15x5 / N38 - magnes neodymowy płytkowy

UMT 20x25 white / N38 - uchwyt magnetyczny do tablic

MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

LM TLN - 22 SQ / N38 - lewiton magnetyczny

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Plusy

Słabe strony

Charakterystyka udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Praktyczne aspekty udźwigu – czynniki

BHP przy magnesach

Kompas i GPS

Temperatura pracy

Zagrożenie fizyczne

Zakaz zabawy

Implanty medyczne

Nie zbliżaj do komputera

Nie lekceważ mocy

Dla uczulonych

Nie wierć w magnesach

Kruchy spiek

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 10x4.3x4 / N38

Tabela 2: Siła równoległa obsunięcia (pion)
MP 10x4.3x4 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 10x4.3x4 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 10x4.3x4 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności
MP 10x4.3x4 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 10x4.3x4 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 10x4.3x4 / N38

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie
MP 10x4.3x4 / N38

Tabela 9: Parametry powłoki (trwałość)
MP 10x4.3x4 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MP 10x4.3x4 / N38

Tabela 11: Zastosowanie podwodne
MP 10x4.3x4 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
