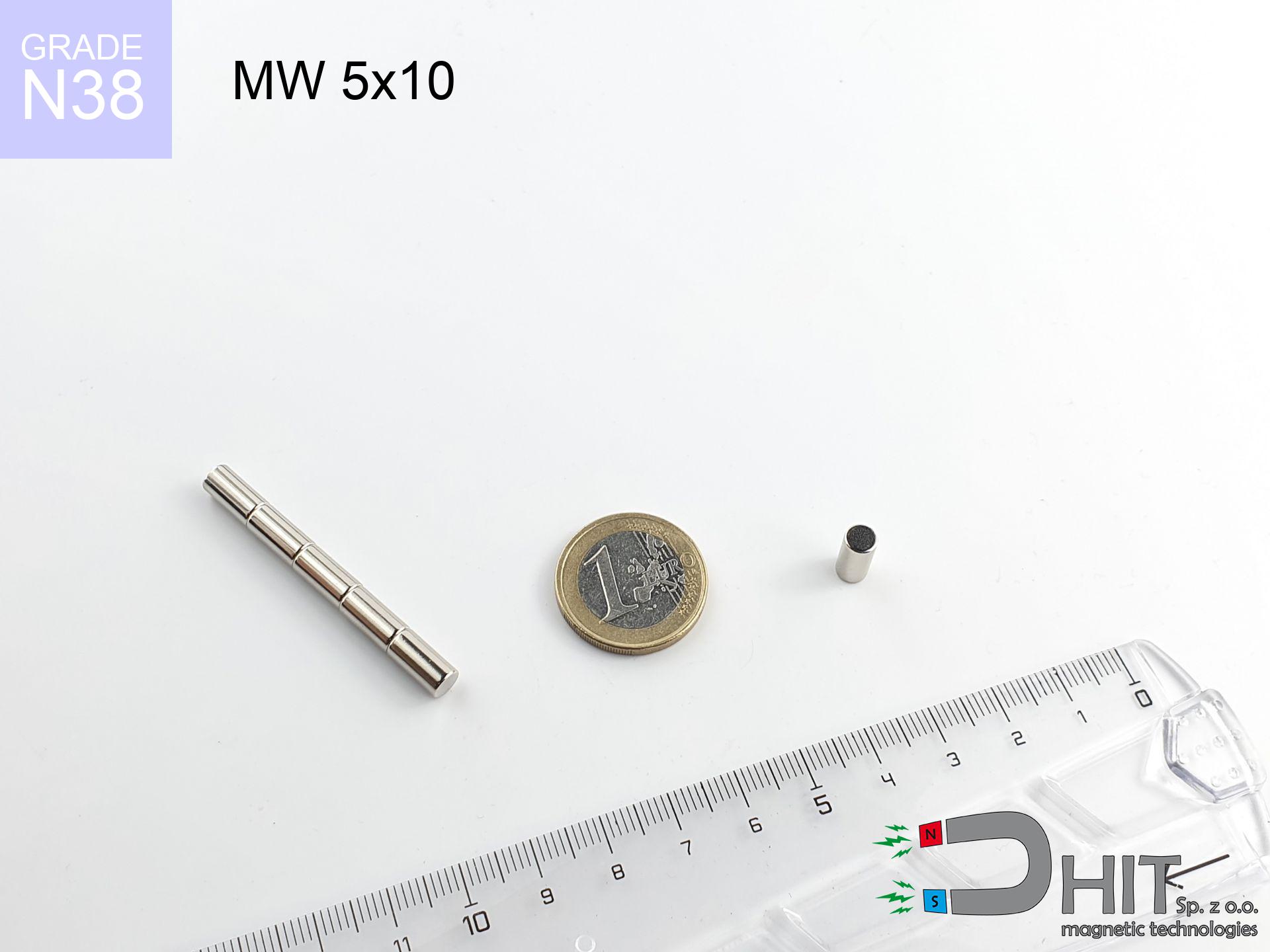

MW 5x10 / N38 - magnes neodymowy walcowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 5x10 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy walcowy

Numer katalogowy 010083

GTIN/EAN: 5906301810827

5.00

Średnica Ø

5 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

1.47 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.56 kg / 5.45 N

Indukcja magnetyczna

599.97 mT / 6000 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

0.800 ZŁ z VAT / szt. + cena za transport

0.650 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.650 ZŁ

0.800 ZŁ

cena od 1000 szt.

0.611 ZŁ

0.752 ZŁ

cena od 3900 szt.

0.572 ZŁ

0.704 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie skontaktuj się poprzez formularz kontaktowy na stronie kontaktowej.
Moc i formę elementów magnetycznych sprawdzisz dzięki naszemu modułowym kalkulatorze.

Zamów do 14:00, a wyślemy dziś!

Parametry techniczne - MW 5x10 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 5x10 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010083
GTIN/EAN	5906301810827
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	5 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	1.47 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.56 kg / 5.45 N
Indukcja magnetyczna ~ ?	599.97 mT / 6000 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 5x10 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu - parametry techniczne

Poniższe dane są bezpośredni efekt symulacji fizycznej. Wyniki oparte są na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie różnić się od wartości teoretycznych. Prosimy traktować te wyliczenia jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MW 5x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5990 Gs 599.0 mT	0.56 kg / 1.23 lbs 560.0 g / 5.5 N	niskie ryzyko
1 mm	3743 Gs 374.3 mT	0.22 kg / 0.48 lbs 218.7 g / 2.1 N	niskie ryzyko
2 mm	2197 Gs 219.7 mT	0.08 kg / 0.17 lbs 75.3 g / 0.7 N	niskie ryzyko
3 mm	1325 Gs 132.5 mT	0.03 kg / 0.06 lbs 27.4 g / 0.3 N	niskie ryzyko
5 mm	570 Gs 57.0 mT	0.01 kg / 0.01 lbs 5.1 g / 0.0 N	niskie ryzyko
10 mm	137 Gs 13.7 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	niskie ryzyko
15 mm	54 Gs 5.4 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
20 mm	26 Gs 2.6 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
30 mm	9 Gs 0.9 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	2 Gs 0.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Siła chwytu maleje gwałtownie przy każdym mm odległości. Miej na uwadze, że nawet bardzo cienka przerwa (np. zanieczyszczenia, farba, rdza) wyraźnie osłabia chwyt. Produkty magnetyczne działają optymalnie w idealnym przyleganiu; odległość drastycznie tnie moc. Zwróć uwagę, jak gwałtownie leci w dół siła, gdy magnes nie przylega bezpośrednio do powierzchni stali. Projektując montaż, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (pion)
MW 5x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.11 kg / 0.25 lbs 112.0 g / 1.1 N
1 mm	Stal (~0.2)	0.04 kg / 0.10 lbs 44.0 g / 0.4 N
2 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 16.0 g / 0.2 N
3 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela określa teoretyczną siłę, wymaganą do rozpoczęcia ruchu magnesu ku dołowi po wertykalnej płaszczyźnie stalowej (przy założeniu standardowego tarcia statycznego). Wartość ta jest zależny w funkcji występującego dystansu.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MW 5x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.17 kg / 0.37 lbs 168.0 g / 1.6 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.11 kg / 0.25 lbs 112.0 g / 1.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.06 kg / 0.12 lbs 56.0 g / 0.5 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.28 kg / 0.62 lbs 280.0 g / 2.7 N

Wieszając magnes na pionowej powierzchni (np. tablicy), możesz liczyć na jedynie ok. 20%-30% nominalnej siły przyciągania. Siła ciążenia oraz słaby stopień przyczepności sprawiają, że magnesy łatwiej przemieszczają się v dół, niż odpadają. Chcesz stworzyć mocowanie pionowe? Pamiętaj, że siła ścinająca jest wyraźnie niższa od prostopadłej siły odrywania. Na gładkiej stali uchwyt zjedzie w dół pod wyraźnie lżejszym obciążeniem. Wykorzystanie gumowanej powłoki specjalnej może znacznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MW 5x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.06 kg / 0.12 lbs 56.0 g / 0.5 N
1 mm	25%	0.14 kg / 0.31 lbs 140.0 g / 1.4 N
2 mm	50%	0.28 kg / 0.62 lbs 280.0 g / 2.7 N
3 mm	75%	0.42 kg / 0.93 lbs 420.0 g / 4.1 N
5 mm	100%	0.56 kg / 1.23 lbs 560.0 g / 5.5 N
10 mm	100%	0.56 kg / 1.23 lbs 560.0 g / 5.5 N
11 mm	100%	0.56 kg / 1.23 lbs 560.0 g / 5.5 N
12 mm	100%	0.56 kg / 1.23 lbs 560.0 g / 5.5 N

Cienka blacha nie potrafi absorbować pełnego strumienia magnetycznego, co marnuje potencjał uchwytu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, magnetyzm przeniknie na wylot i trzymanie będzie mniejsze. Aby uzyskać maksimum mocy tego magnesu, wymagasz wystarczająco solidnego elementu stali. Przesycenie materiału powoduje, że na blaszanych konstrukcjach (np. karoserii) produkt trzyma słabiej. Zalecamy dobór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MW 5x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.56 kg / 1.23 lbs 560.0 g / 5.5 N	OK
40 °C	-2.2%	0.55 kg / 1.21 lbs 547.7 g / 5.4 N	OK
60 °C	-4.4%	0.54 kg / 1.18 lbs 535.4 g / 5.3 N	OK
80 °C	-6.6%	0.52 kg / 1.15 lbs 523.0 g / 5.1 N
100 °C	-28.8%	0.40 kg / 0.88 lbs 398.7 g / 3.9 N

Standardowe magnesy neodymowe tracą bezpowrotnie moc po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – nadmiar ciepła może trwale zniszczyć ten produkt. Wraz ze wzrostem temperatury siła magnesu tymczasowo maleje. Zrezygnuj z użycia tego magnesu blisko pieców wyższych niż jego bezpieczny zakres. Zbyt wysoka temperatura spowoduje trwałej degradacji właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od tzw. współczynnika kształtu Pc. Magnesy płaskie (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu w niższych temperaturach niż magnesy długie. Status ostrzegawczy w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 5x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	4.34 kg / 9.58 lbs 6 127 Gs	0.65 kg / 1.44 lbs 652 g / 6.4 N	N/A
1 mm	2.81 kg / 6.19 lbs 9 631 Gs	0.42 kg / 0.93 lbs 421 g / 4.1 N	2.53 kg / 5.57 lbs ~0 Gs
2 mm	1.70 kg / 3.74 lbs 7 486 Gs	0.25 kg / 0.56 lbs 254 g / 2.5 N	1.53 kg / 3.37 lbs ~0 Gs
3 mm	1.00 kg / 2.20 lbs 5 737 Gs	0.15 kg / 0.33 lbs 149 g / 1.5 N	0.90 kg / 1.98 lbs ~0 Gs
5 mm	0.35 kg / 0.77 lbs 3 391 Gs	0.05 kg / 0.12 lbs 52 g / 0.5 N	0.31 kg / 0.69 lbs ~0 Gs
10 mm	0.04 kg / 0.09 lbs 1 140 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.04 kg / 0.08 lbs ~0 Gs
20 mm	0.00 kg / 0.01 lbs 274 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 30 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 19 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 12 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 9 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 5 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z dużo dalszego dystansu niż magnes i blacha. Połączenie dwóch magnesów wytwarza potężny strumień i większy zasięg działania. Projektujesz solidne zapięcie? Zastosuj dwa magnesy zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów siła uderzenia jest ogromna. Siła odpychania jest troszkę słabsza niż siła przyciągania, ale wciąż znacząca.
*Wartość indukcji magnetycznej w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (kompensacja pól).
* Wyniki prezentują siły zsuwania zestawu dwóch jednakowych neodymów (tarcie ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MW 5x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	4.0 cm
Implant słuchowy	10 Gs (1.0 mT)	3.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	2.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Silne pole magnetyczne stanowi realne niebezpieczeństwo dla elektroniki i rozruszników serca. Neodymy wytwarzają pole, które niszczy działanie sprzętów cyfrowych. Wiedz, że: niewidzialne pole magnetyczne oddziałuje przez materię i plastik. Wyjątkową uwagę muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Ryzyko dotyczy również: zegarki mechaniczne, kluczyki samochodowe, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MW 5x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	19.69 km/h (5.47 m/s)	0.02 J
30 mm	34.09 km/h (9.47 m/s)	0.07 J
50 mm	44.02 km/h (12.23 m/s)	0.11 J
100 mm	62.25 km/h (17.29 m/s)	0.22 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal powoduje natychmiastowe odpryśnięcie. Kontroluj moment przyciągania – magnes puszczony luźno pędzi z ogromną siłą. Energia uderzenia może zniszczyć magnes lub uszkodzenia skóry. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem neodymu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Parametry powłoki (trwałość)
MW 5x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (P_c)
MW 5x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 306 Mx	13.1 µWb
Współczynnik P_c	1.21	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) emitowanego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MW 5x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.56 kg	Standard
Woda (dno rzeki)	0.64 kg (+0.08 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Uwaga: Na pionowej ścianie magnes zachowa jedynie ułamek siły oderwania.

2. Grubość podłoża

*Cienka blacha (np. blacha karoseryjna) znacząco osłabia udźwig magnesu.

3. Praca w cieple

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.21

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010083-2026

Kalkulator miar

Udźwig magnesu

Kilogramy (kg)

Newtony (N)

lbs

Indukcja magnetyczna

Indukcja (Gs)

Uzupełnij jedną rubrykę, a zobaczysz wynik dla wszystkich jednostek.

Zobacz też inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 5x1.5x3 / N38 - magnes neodymowy pierścieniowy

0.344 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 35x7x3 / N38 - magnes neodymowy płytkowy

2.99 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x20x5 / N38 - magnes neodymowy płytkowy

12.24 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 10x10x3 / N38 - magnes neodymowy płytkowy

1.414 ZŁ brutto / szt.

Oferowany produkt to ekstremalnie mocny magnes w kształcie walca, który został wykonany z trwałego materiału NdFeB, co przy wymiarach Ø5x10 mm gwarantuje optymalną moc. Komponent MW 5x10 / N38 charakteryzuje się wysoką powtarzalnością wymiarową oraz profesjonalną jakością wykonania, dzięki czemu jest to rozwiązanie idealne dla profesjonalnych inżynierów i konstruktorów. Jako magnes cylindryczny o dużej sile (ok. 0.56 kg), produkt ten jest dostępny natychmiast z naszego polskiego centrum logistycznego, co zapewnia błyskawiczną realizację zamówienia. Ponadto, jego powłoka Ni-Cu-Ni skutecznie zabezpiecza go przed korozją w typowych warunkach pracy, gwarantując estetyczny wygląd i trwałość przez lata.

Z powodzeniem znajduje zastosowanie w projektach DIY, zaawansowanej automatyce oraz szeroko pojętym przemyśle, służąc jako element mocujący lub wykonawczy. Dzięki sile przyciągania 5.45 N przy wadze zaledwie 1.47 g, ten walec jest niezastąpiony w miniaturowych urządzeniach oraz wszędzie tam, gdzie liczy się każdy gram.

Ze względu na delikatną strukturę spieku ceramicznego, absolutnie odradzamy wbijania magnesów na siłę (tzw. montaż na wcisk), gdyż grozi to odpryśnięciem powłoki tego precyzyjnego komponentu. Dla zapewnienia długotrwałej wytrzymałości w automatyce, stosuje się żywice anaerobowe, które nie reagują z powłoką niklową i wypełniają szczelinę, gwarantując trwałość połączenia.

Magnesy N38 są wystarczająco silne do większości zastosowań w modelarstwie i budowie maszyn, gdzie nie jest wymagana ekstremalna miniaturyzacja przy zachowaniu maksymalnej siły. Jeśli potrzebujesz jeszcze mocniejszych magnesów w tej samej objętości (Ø5x10), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem w ciągłej sprzedaży w naszym sklepie.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: średnica 5 mm i wysokość 10 mm. Wartość 5.45 N oznacza, że magnes jest w stanie utrzymać ciężar wielokrotnie przewyższający jego masę własną 1.47 g. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed utlenianiem, nadając mu estetyczny, srebrzysty połysk.

Standardowo oś magnetyczna przebiega przez środek walca, sprawiając, że największa siła przyciągania występuje na podstawach o średnicy 5 mm. Dzięki temu magnes można łatwo wkleić w otwór i uzyskać silne pole na powierzchni czołowej. Na zamówienie możemy wykonać również wersje magnesowane po średnicy, jeśli Twój projekt tego wymaga.

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Należy pamiętać, iż obok ekstremalnej mocy, produkty te cechują się następującymi plusami:

Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o niezauważalny 1%.
Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
Warstwa ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
Wytwarzają niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
Elastyczność kształtowania – można je wykonać w rozmaitych formach, dopasowanych do konkretnego projektu.
Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po precyzyjną aparaturę medyczną.
Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy jest kluczowa.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Podany w tabeli udźwig jest wynikiem testu laboratoryjnego zrealizowanego w warunkach wzorcowych:

z zastosowaniem płyty ze miękkiej stali, działającej jako idealny przewodnik strumienia
posiadającej masywność co najmniej 10 mm aby uniknąć nasycenia
charakteryzującej się równą strukturą
bez żadnej warstwy izolującej pomiędzy magnesem a stalą
podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
przy temperaturze ok. 20 stopni Celsjusza

Udźwig w praktyce – czynniki wpływu

W rzeczywistych zastosowaniach, rzeczywisty udźwig wynika z kilku kluczowych aspektów, które przedstawiamy od najważniejszych:

Dystans – obecność jakiejkolwiek warstwy (farba, taśma, powietrze) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
Masywność podłoża – zbyt cienka blacha powoduje nasycenie magnetyczne, przez co część mocy ucieka w powietrzu.
Typ metalu – różne stopy reaguje tak samo. Dodatki stopowe osłabiają efekt przyciągania.
Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
Temperatura pracy – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a na mrozie zyskują na sile (do pewnej granicy).

Siłę trzymania sprawdzano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, jednak przy siłach działających równolegle nośność jest mniejsza nawet 5 razy. Ponadto, nawet drobny odstęp między magnesem, a blachą obniża siłę trzymania.

Środki ostrożności podczas pracy przy magnesach neodymowych

Kompas i GPS

Pamiętaj: magnesy neodymowe generują pole, które mylą elektronikę precyzyjną. Zachowaj odpowiednią odległość od telefonu, tabletu i nawigacji.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Implanty medyczne

Dla posiadaczy implantów: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Łamliwość magnesów

Ryzyko skaleczenia. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Produkt nie dla dzieci

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Trzymaj z dala od dzieci i zwierząt.

Bezpieczna praca

Zanim zaczniesz, przeczytaj instrukcję. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Ochrona urządzeń

Potężne pole magnetyczne może usunąć informacje na kartach kredytowych, nośnikach HDD i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Temperatura pracy

Standardowe magnesy neodymowe (typ N) tracą właściwości po przekroczeniu temperatury 80°C. Proces ten jest nieodwracalny.

Dla uczulonych

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.

Ważne! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MW 5x10 / N38 - magnes neodymowy walcowy

Parametry techniczne - MW 5x10 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu - parametry techniczne

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy MW 5x10 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MW 5x10 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MW 5x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MW 5x10 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności MW 5x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MW 5x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MW 5x10 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia MW 5x10 / N38

Tabela 9: Parametry powłoki (trwałość) MW 5x10 / N38

Tabela 10: Dane konstrukcyjne (Pc) MW 5x10 / N38

Tabela 11: Zastosowanie podwodne MW 5x10 / N38

1. Siła zsuwająca

2. Grubość podłoża

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne produkty

MP 5x1.5x3 / N38 - magnes neodymowy pierścieniowy

MPL 35x7x3 / N38 - magnes neodymowy płytkowy

MPL 40x20x5 / N38 - magnes neodymowy płytkowy

MPL 10x10x3 / N38 - magnes neodymowy płytkowy

Zalety i wady neodymowych magnesów Nd2Fe14B.

Zalety

Minusy

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Udźwig w praktyce – czynniki wpływu

Środki ostrożności podczas pracy przy magnesach neodymowych

Kompas i GPS

Ryzyko pożaru

Implanty medyczne

Łamliwość magnesów

Produkt nie dla dzieci

Bezpieczna praca

Ochrona urządzeń

Poważne obrażenia

Temperatura pracy

Dla uczulonych

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MW 5x10 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MW 5x10 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MW 5x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MW 5x10 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - próg odporności
MW 5x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 5x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MW 5x10 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MW 5x10 / N38

Tabela 9: Parametry powłoki (trwałość)
MW 5x10 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MW 5x10 / N38

Tabela 11: Zastosowanie podwodne
MW 5x10 / N38

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.
