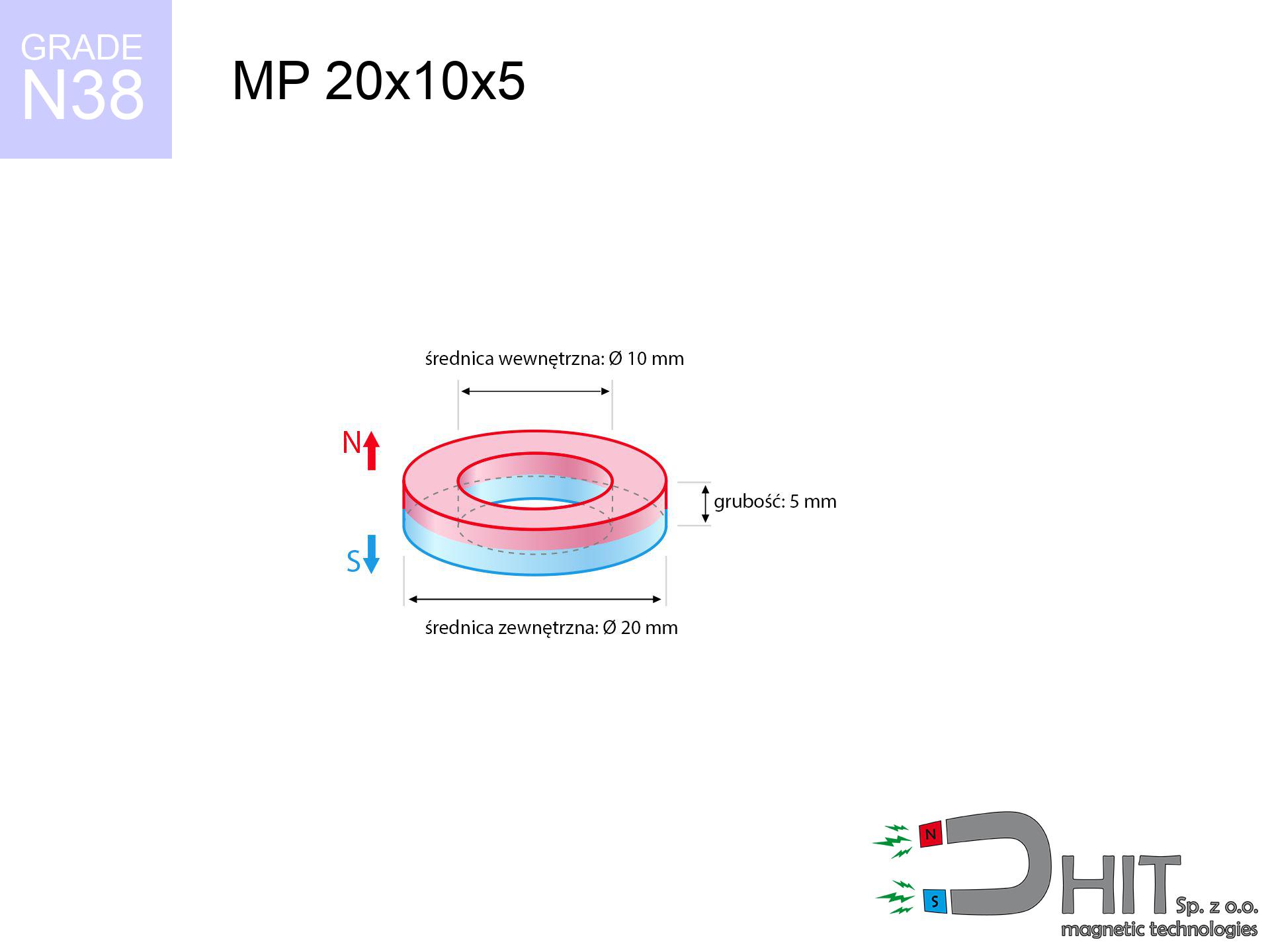

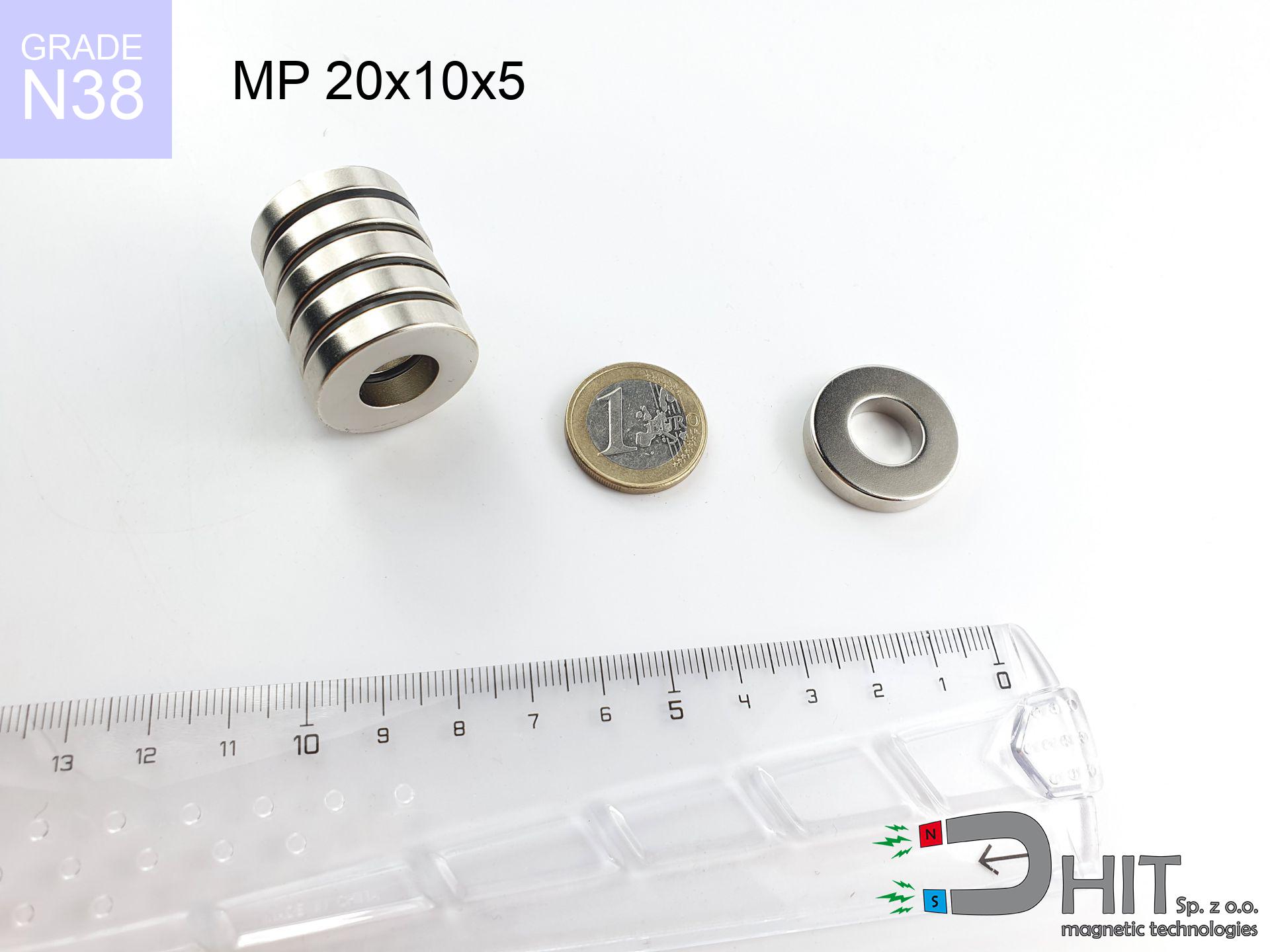

MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030184

GTIN/EAN: 5906301812012

5.00

Średnica

20 mm [±0,1 mm]

Średnica wewnętrzna Ø

10 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

8.84 g

Kierunek magnesowania

↑ osiowy

Udźwig

5.20 kg / 50.97 N

Indukcja magnetyczna

277.16 mT / 2772 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację techniczną »

4.50 ZŁ z VAT / szt. + cena za transport

3.66 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

3.66 ZŁ

4.50 ZŁ

cena od 200 szt.

3.44 ZŁ

4.23 ZŁ

cena od 700 szt.

3.22 ZŁ

3.96 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Parametry a także kształt magnesów sprawdzisz dzięki naszemu narzędziu online do obliczeń.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Szczegółowa specyfikacja MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030184
GTIN/EAN	5906301812012
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	20 mm [±0,1 mm]
Średnica wewnętrzna Ø	10 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	8.84 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	5.20 kg / 50.97 N
Indukcja magnetyczna ~ ?	277.16 mT / 2772 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu neodymowego - parametry techniczne

Przedstawione dane są rezultat kalkulacji matematycznej. Wartości bazują na modelach dla materiału Nd₂Fe₁₄B. Realne warunki mogą różnić się od wartości teoretycznych. Prosimy traktować te wyliczenia jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 20x10x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5917 Gs 591.7 mT	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N	średnie ryzyko
1 mm	5321 Gs 532.1 mT	4.21 kg / 9.27 lbs 4205.9 g / 41.3 N	średnie ryzyko
2 mm	4736 Gs 473.6 mT	3.33 kg / 7.35 lbs 3332.2 g / 32.7 N	średnie ryzyko
3 mm	4184 Gs 418.4 mT	2.60 kg / 5.73 lbs 2600.0 g / 25.5 N	średnie ryzyko
5 mm	3216 Gs 321.6 mT	1.54 kg / 3.39 lbs 1536.2 g / 15.1 N	niskie ryzyko
10 mm	1650 Gs 165.0 mT	0.40 kg / 0.89 lbs 404.2 g / 4.0 N	niskie ryzyko
15 mm	907 Gs 90.7 mT	0.12 kg / 0.27 lbs 122.3 g / 1.2 N	niskie ryzyko
20 mm	544 Gs 54.4 mT	0.04 kg / 0.10 lbs 44.0 g / 0.4 N	niskie ryzyko
30 mm	240 Gs 24.0 mT	0.01 kg / 0.02 lbs 8.5 g / 0.1 N	niskie ryzyko
50 mm	75 Gs 7.5 mT	0.00 kg / 0.00 lbs 0.8 g / 0.0 N	niskie ryzyko

Moc przyciągania spada drastycznie przy każdym mm dystansu. Pamiętaj, że nawet bardzo cienka przerwa (np. brud, lakier, okleina) znacząco redukuje udźwig. Neodymy pracują optymalnie w idealnym przyleganiu; dystans drastycznie tnie moc. Zauważ, jak szybko spadają parametry, gdy magnes nie dotyka płasko do metalowego podłoża. Obliczając montaż, eliminuj dodatkowych podkładek.

Tabela 2: Równoległa siła zsuwania (pion)
MP 20x10x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.04 kg / 2.29 lbs 1040.0 g / 10.2 N
1 mm	Stal (~0.2)	0.84 kg / 1.86 lbs 842.0 g / 8.3 N
2 mm	Stal (~0.2)	0.67 kg / 1.47 lbs 666.0 g / 6.5 N
3 mm	Stal (~0.2)	0.52 kg / 1.15 lbs 520.0 g / 5.1 N
5 mm	Stal (~0.2)	0.31 kg / 0.68 lbs 308.0 g / 3.0 N
10 mm	Stal (~0.2)	0.08 kg / 0.18 lbs 80.0 g / 0.8 N
15 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 24.0 g / 0.2 N
20 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 8.0 g / 0.1 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta wylicza teoretyczną zdolność udźwigu, którą należy przyłożyć do spowodowania ruchu magnesu w dół po wertykalnej powierzchni metalowej (przy uwzględnieniu standardowego współczynnika tarcia). Parametr ten maleje w zależności od odległości roboczej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 20x10x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.56 kg / 3.44 lbs 1560.0 g / 15.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.04 kg / 2.29 lbs 1040.0 g / 10.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.52 kg / 1.15 lbs 520.0 g / 5.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	2.60 kg / 5.73 lbs 2600.0 g / 25.5 N

Montując magnes na wertykalnej powierzchni (np. tablicy), będzie on trzymał tylko około 1/5 nominalnej siły przyciągania. Siła ciążenia oraz niski współczynnik tarcia sprawiają, że uchwyty szybciej zjeżdżają v dół, niż odrywają. Projektujesz wieszak? Pamiętaj, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni element puści w dół pod znacznie mniejszym obciążeniem. Wykorzystanie gumowanej powłoki antypoślizgowej może drastycznie podnieść stabilność.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 20x10x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.52 kg / 1.15 lbs 520.0 g / 5.1 N
1 mm	25%	1.30 kg / 2.87 lbs 1300.0 g / 12.8 N
2 mm	50%	2.60 kg / 5.73 lbs 2600.0 g / 25.5 N
3 mm	75%	3.90 kg / 8.60 lbs 3900.0 g / 38.3 N
5 mm	100%	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N
10 mm	100%	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N
11 mm	100%	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N
12 mm	100%	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N

Cienka blacha nie jest w stanie skupić pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeśli przyczepisz mocny produkt do zbyt cienkiego podłoża, strumień przejdzie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać pełną sprawność mocy tego neodymu, potrzebujesz odpowiednio grubego podkładu stali. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. karoserii) produkt działa gorzej. Dobierz grubości blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MP 20x10x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	5.20 kg / 11.46 lbs 5200.0 g / 51.0 N	OK
40 °C	-2.2%	5.09 kg / 11.21 lbs 5085.6 g / 49.9 N	OK
60 °C	-4.4%	4.97 kg / 10.96 lbs 4971.2 g / 48.8 N	OK
80 °C	-6.6%	4.86 kg / 10.71 lbs 4856.8 g / 47.6 N
100 °C	-28.8%	3.70 kg / 8.16 lbs 3702.4 g / 36.3 N

Zwykłe produkty NdFeB zmieniają swoje właściwości parametry powyżej limitu temperatury. Uważaj na przegrzanie – gorąco może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury siła magnesu chwilowo obniża się. Unikaj stosowania tego magnesu blisko grzejników przekraczających jego bezpieczny zakres. Przekroczenie progu krytycznego doprowadzi do zniszczenia magnetyzmu.

*Istotna uwaga: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, ale także od tzw. współczynnika kształtu Pc. Magnesy płaskie (o niskim współczynniku permeancji) są narażone na utratę mocy w niższych temperaturach w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MP 20x10x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	54.03 kg / 119.11 lbs 6 121 Gs	8.10 kg / 17.87 lbs 8104 g / 79.5 N	N/A
1 mm	48.76 kg / 107.50 lbs 11 242 Gs	7.31 kg / 16.13 lbs 7314 g / 71.8 N	43.89 kg / 96.75 lbs ~0 Gs
2 mm	43.70 kg / 96.34 lbs 10 642 Gs	6.55 kg / 14.45 lbs 6555 g / 64.3 N	39.33 kg / 86.71 lbs ~0 Gs
3 mm	38.98 kg / 85.94 lbs 10 051 Gs	5.85 kg / 12.89 lbs 5847 g / 57.4 N	35.08 kg / 77.34 lbs ~0 Gs
5 mm	30.63 kg / 67.54 lbs 8 910 Gs	4.60 kg / 10.13 lbs 4595 g / 45.1 N	27.57 kg / 60.78 lbs ~0 Gs
10 mm	15.96 kg / 35.19 lbs 6 432 Gs	2.39 kg / 5.28 lbs 2394 g / 23.5 N	14.36 kg / 31.67 lbs ~0 Gs
20 mm	4.20 kg / 9.26 lbs 3 299 Gs	0.63 kg / 1.39 lbs 630 g / 6.2 N	3.78 kg / 8.33 lbs ~0 Gs
50 mm	0.19 kg / 0.42 lbs 702 Gs	0.03 kg / 0.06 lbs 29 g / 0.3 N	0.17 kg / 0.38 lbs ~0 Gs
60 mm	0.09 kg / 0.20 lbs 480 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.18 lbs ~0 Gs
70 mm	0.05 kg / 0.10 lbs 342 Gs	0.01 kg / 0.01 lbs 7 g / 0.1 N	0.04 kg / 0.09 lbs ~0 Gs
80 mm	0.02 kg / 0.05 lbs 253 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
90 mm	0.01 kg / 0.03 lbs 193 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs
100 mm	0.01 kg / 0.02 lbs 150 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z dużo dalszego dystansu niż układ typu magnes i stal. Układ dwóch magnesów tworzy mocniejsze oddziaływanie i dalszy horyzont pracy. Planujesz stworzyć mocne zamknięcie? Wykorzystaj dwa neodymy zamiast jednego magnesu i stali. Pamiętaj, że przy łączeniu pary magnesów siła zgniotu jest ekstremalna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż duża.
*Natężenie pola przy konfiguracji odpychania wynosi ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (całkowite wygaszenie wektorów pola).
Ważne: Pomiary prezentują siły rozdzielania zestawu dwóch jednakowych magnesów (opór ok. 0.15 przy powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 20x10x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	14.5 cm
Implant słuchowy	10 Gs (1.0 mT)	11.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	9.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Silne pole magnetyczne stanowi duże ryzyko dla elektroniki oraz implantów medycznych. Magnesy te wytwarzają pole, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Zauważ: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Wyjątkową uwagę muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, membrany i wyświetlacze. Unikaj kontaktu z kartami magnetycznymi, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie
MP 20x10x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	25.62 km/h (7.12 m/s)	0.22 J
30 mm	42.41 km/h (11.78 m/s)	0.61 J
50 mm	54.70 km/h (15.19 m/s)	1.02 J
100 mm	77.35 km/h (21.49 m/s)	2.04 J

Produkty NdFeB są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła uderzeniowa może zniszczyć magnes lub groźne zmiażdżenia skóry. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Stosuj okulary ochronne podczas zabawy z dużymi magnesami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x10x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane elektryczne (P_c)
MP 20x10x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	16 116 Mx	161.2 µWb
Współczynnik P_c	1.13	Wysoki (Stabilny)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 20x10x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	5.20 kg	Standard
Woda (dno rzeki)	5.95 kg (+0.75 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Montaż na ścianie (ześlizg)

*Ważne: Na pionowej ścianie magnes utrzyma tylko ok. 20-30% siły oderwania.

2. Grubość podłoża

*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie osłabia udźwig magnesu.

3. Spadek mocy w temperaturze

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.13

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030184-2026

Przelicznik magnesów

Siła oderwania

lbs

Pole magnetyczne

Podaj dane w wybraną rubrykę, a inne wartości zostaną obliczone w mgnieniu oka.

Inne propozycje

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 10x3 / N38 - magnes neodymowy walcowy

0.726 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 32x350 [2xM8] / N42 - separator magnetyczny

1045.50 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 33x10 / N38 - magnes neodymowy walcowy

26.52 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

31.00 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 20x10x5 / N38 jest stworzony do mocowania mechanicznego, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia łatwe przykręcenie do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 20x10x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Jeden obrót za dużo może zniszczyć magnes, dlatego rób to powoli. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (20 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø20x5 mm oraz wagą 8.84 g. Siła przyciągania tego modelu to imponujące 5.20 kg, co w przeliczeniu na niutony daje wartość 50.97 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 10 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.

Plusy

Neodymy to nie tylko siła, ale także inne kluczowe właściwości, takie jak::

Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej pierwotnej siły (wg danych).
Charakteryzują się ogromną odpornością na demagnetyzację, nawet w obecności innych silnych magnesów.
Dzięki warstwie ochronnej (NiCuNi, Au, srebro) zyskują nowoczesny, błyszczący wygląd.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Elastyczność kształtowania – można je produkować w dowolnych formach, dopasowanych do wymagań klienta.
Są niezbędne w innowacjach, zasilając układy napędowe, sprzęt szpitalny czy elektronikę użytkową.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:

Delikatność mechaniczna to ich mankament. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego zalecamy osłony lub uchwyty.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w gumowej otulinie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Informacja o udźwigu została wyznaczona dla warunków idealnego styku, uwzględniającej:

na płycie wykonanej ze stali miękkiej, efektywnie zamykającej pole magnetyczne
której wymiar poprzeczny sięga przynajmniej 10 mm
z powierzchnią oczyszczoną i gładką
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
przy pionowym przyłożeniu siły odrywającej (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Czynniki determinujące udźwig w warunkach realnych

Trzeba mieć na uwadze, że siła w aplikacji może być niższe zależnie od następujących czynników, zaczynając od najistotniejszych:

Przerwa między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub brudem) znacząco osłabia efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Stale hartowane mogą generować mniejszy udźwig.
Stan powierzchni – powierzchnie gładkie gwarantują idealne doleganie, co poprawia nasycenie pola. Powierzchnie chropowate zmniejszają efektywność.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięć razy. Dodatkowo, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza udźwig.

Ostrzeżenia

Ryzyko złamań

Ryzyko obrażeń: Moc ściskania jest tak duża, że może wywołać krwiaki, zgniecenia, a nawet złamania kości. Używaj grubych rękawic.

Bezpieczny dystans

Bardzo silne oddziaływanie może zniszczyć zapis na kartach kredytowych, nośnikach HDD i innych nośnikach magnetycznych. Zachowaj odstęp min. 10 cm.

Produkt nie dla dzieci

Koniecznie chroń magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest bardzo duże, a konsekwencje połączenia się magnesów wewnątrz organizmu są tragiczne.

Podatność na pękanie

Magnesy neodymowe to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Upadek dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Interferencja medyczna

Osoby z kardiowerterem muszą utrzymać duży odstęp od magnesów. Pole magnetyczne może zatrzymać działanie implantu.

Nadwrażliwość na metale

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Moc przyciągania

Bądź ostrożny. Magnesy neodymowe działają z daleka i zwierają z ogromną siłą, często szybciej niż zdążysz zareagować.

Elektronika precyzyjna

Silne pole magnetyczne zakłóca działanie kompasów w smartfonach i nawigacjach GPS. Nie zbliżaj magnesów do smartfona, aby nie uszkodzić czujników.

Ryzyko pożaru

Pył generowany podczas obróbki magnesów jest wybuchowy. Nie wierć w magnesach bez odpowiedniego chłodzenia i wiedzy.

Ryzyko rozmagnesowania

Unikaj gorąca. Magnesy neodymowe są nieodporne na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Zachowaj ostrożność! Więcej informacji o zagrożeniach w artykule: Niebezpieczeństwo pracy z magnesami.

MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

Szczegółowa specyfikacja MP 20x10x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu neodymowego - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania MP 20x10x5 / N38

Tabela 2: Równoległa siła zsuwania (pion) MP 20x10x5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MP 20x10x5 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MP 20x10x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny MP 20x10x5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól MP 20x10x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MP 20x10x5 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie MP 20x10x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 20x10x5 / N38

Tabela 10: Dane elektryczne (Pc) MP 20x10x5 / N38

Tabela 11: Zastosowanie podwodne MP 20x10x5 / N38

1. Montaż na ścianie (ześlizg)

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Siła oderwania

Pole magnetyczne

Inne propozycje

MW 10x3 / N38 - magnes neodymowy walcowy

SM 32x350 [2xM8] / N42 - separator magnetyczny

MW 33x10 / N38 - magnes neodymowy walcowy

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Plusy

Wady

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Czynniki determinujące udźwig w warunkach realnych

Ostrzeżenia

Ryzyko złamań

Bezpieczny dystans

Produkt nie dla dzieci

Podatność na pękanie

Interferencja medyczna

Nadwrażliwość na metale

Moc przyciągania

Elektronika precyzyjna

Ryzyko pożaru

Ryzyko rozmagnesowania

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 20x10x5 / N38

Tabela 2: Równoległa siła zsuwania (pion)
MP 20x10x5 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 20x10x5 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 20x10x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MP 20x10x5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MP 20x10x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 20x10x5 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie
MP 20x10x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x10x5 / N38

Tabela 10: Dane elektryczne (P_c)
MP 20x10x5 / N38

Tabela 11: Zastosowanie podwodne
MP 20x10x5 / N38

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.
