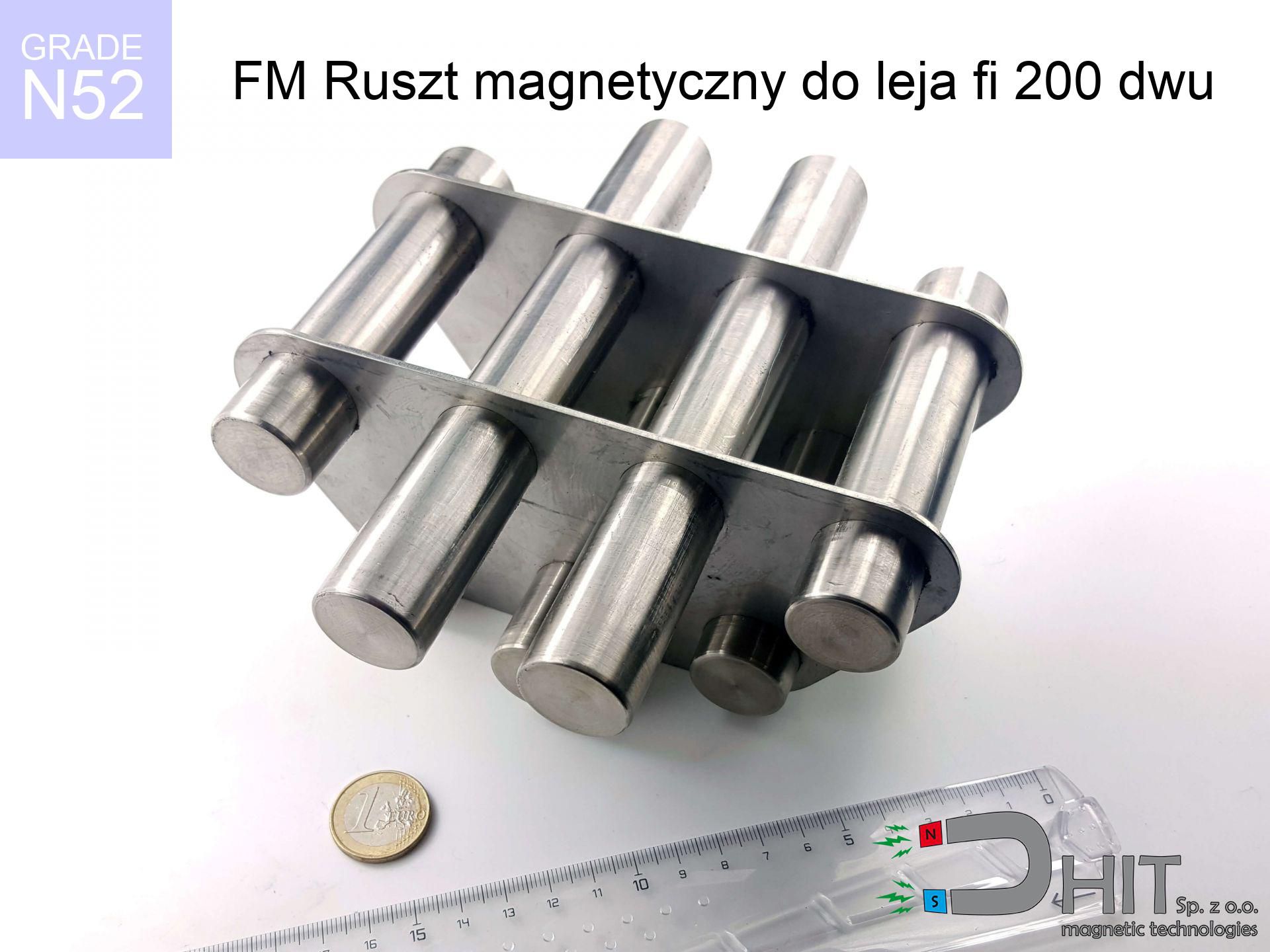

FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny

filtr magnetyczny

Numer katalogowy 110456

GTIN/EAN: 5906301815143

5.00
Waga
3500 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

sprawdź specyfikację »

3625.00 zł netto / szt.

4458.75 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
3625.00 zł
4458.75 zł
cena od 5 szt.
3081.25 zł
3789.94 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Zacznij od wielkości i rodzaju zanieczyszczeń, przepływu materiału oraz powierzchni roboczej. Porównaj parametry pola magnetycznego i wymiary na karcie wybranego produktu; tam również sprawdź jego dostępność.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Dobierz urządzenie do wymiarów instalacji, przepływu materiału, sposobu czyszczenia i wymagań dotyczących obudowy. Rysunek lub wymiary przesypu pomagają ustalić, czy pasuje model katalogowy, czy potrzebna jest wersja na zamówienie.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o wartość zmierzoną, miejsce pomiaru oraz zastosowaną metodę lub przyrząd. Wartości indukcji bez warunków pomiaru nie da się rzetelnie porównać z innym produktem.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
Sprawdź zabezpieczenie łożysk, wykończenie powierzchni i dostęp do czyszczenia wybranego modelu. Gromadzenie pyłu i ścieranie zależą od instalacji, dlatego przed doborem określ rzeczywiste warunki procesu.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobierz średnicę i długość rdzenia do pojemnika oraz głębokości materiału. Przy częstej pracy ręcznej uwzględnij też masę narzędzia. Wymiary i dane magnetyczne sprawdź na aktualnej karcie produktu.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry produktu - FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny

Specyfikacja / charakterystyka - FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny

właściwości
właściwości wartości
Nr kat. 110456
GTIN/EAN 5906301815143
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Waga 3500 g
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka FM Ruszt magnetyczny do leja fi 200 dwupoziomowy / N52 - filtr magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 60 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 110456-2026
Przelicznik magnesów

Siła oderwania

Indukcja magnetyczna

Wprowadź liczbę w dowolne pole, a reszta przeliczą się automatycznie.

Zobacz też inne oferty

MW 14.9x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 14.9x10 / N38 - magnes neodymowy walcowy

8.24 zł brutto / szt.
MW 8x8 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 8x8 / N38 - magnes neodymowy walcowy

1.341 zł brutto / szt.
SM 32x350 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x350 [2xM8] / N42 - separator magnetyczny

1193.10 zł brutto / szt.
NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube

49.99 zł brutto / szt.
Głównym zadaniem filtra jest wyłapywanie opiłków żelaza z mąki, cukru, granulatu czy przemiału. Są powszechnie stosowane w przemyśle tworzyw sztucznych (ochrona wtryskarek i wytłaczarek). Chronią maszyny przed awarią i zapewniają wysoką jakość produktu końcowego.
Do podstawowej ochrony przed tzw. "trampem" (grubym żelazem) wystarczy model standardowy. Jeśli musisz usunąć mikroskopijne opiłki, tlenki żelaza lub stal nierdzewną po obróbce mechanicznej, wybierz High Power. Dla spełnienia rygorystycznych norm jakościowych zalecamy najwyższą dostępną indukcję.
Opiłki należy zetrzeć szmatką, rękawicą lub zdmuchnąć sprężonym powietrzem po wyjęciu rusztu z instalacji. Metal trzyma się mocno, więc pomocna może być taśma pakowa, którą przyklejamy do wałka i odrywamy razem z opiłkami. Zalecamy częste kontrole stanu zabrudzenia filtra, np. raz na zmianę roboczą.
Tak, jesteśmy polskim producentem i wykonujemy ruszty na dowolny wymiar i kształt. Projektujemy separatory wielopoziomowe pod konkretne maszyny i wydajności. Zapewniamy krótki czas realizacji i polską jakość wykonania ze stali kwasoodpornej.
Nasze separatory są wykonane ze stali kwasoodpornej AISI 304 lub 316L, co dopuszcza je do kontaktu z żywnością. Spawy są szlifowane i polerowane na gładko, co zapobiega gromadzeniu się bakterii i produktu. Produkty te są powszechnie stosowane w systemach HACCP, IFS oraz BRC.

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Mocne strony

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe właściwości, w tym::
  • Cechują się stabilnością – przez okres blisko 10 lat gubią maksymalnie ~1% swojej mocy (wg danych).
  • Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
  • Wykończenie materiałami takimi jak nikiel czy złoto nadaje im czysty i lśniący charakter.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
  • Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Wszechstronność kształtowania – można je wykonać w rozmaitych formach, idealnych do wymagań klienta.
  • Pełnią kluczową rolę w przemyśle, będąc sercem generatorów, dysków i urządzeń ratujących życie.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Ze względu na kruchość, wymagają ostrożności. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Nie przekraczaj limitu temperatury tego materiału: 60°C. Przegrzanie może trwale osłabić magnes.
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Parametry udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?

Siła trzymania 0.00 kg jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
  • z użyciem podłoża ze miękkiej stali, działającej jako idealny przewodnik strumienia
  • o przekroju nie mniejszej niż 10 mm
  • z płaszczyzną wolną od rys
  • w warunkach braku dystansu (metal do metalu)
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • przy temperaturze ok. 20 stopni Celsjusza

Udźwig magnesu w użyciu – kluczowe czynniki

Trzeba mieć na uwadze, że trzymanie magnesu będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Dystans – obecność ciała obcego (farba, brud, szczelina) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Kąt przyłożenia siły – największą siłę osiągamy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po powierzchni jest standardowo wielokrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
  • Materiał blachy – stal niskowęglowa daje najlepsze rezultaty. Stale stopowe zmniejszają właściwości magnetyczne i siłę trzymania.
  • Struktura powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Temperatura – wzrost temperatury skutkuje osłabieniem indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania mierzy się na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, jednak przy siłach działających równolegle udźwig jest mniejszy nawet pięć razy. Ponadto, nawet drobny odstęp między powierzchnią magnesu, a blachą redukuje siłę trzymania.

Bezpieczna praca z magnesami neodymowymi
Elektronika precyzyjna

Intensywne promieniowanie magnetyczne destabilizuje funkcjonowanie kompasów w smartfonach i nawigacjach GPS. Trzymaj z dala magnesów od telefonu, aby nie uszkodzić czujników.

Zagrożenie dla elektroniki

Ochrona danych: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, czasomierze).

Temperatura pracy

Nie przekraczaj maksymalnej temperatury pracy podanej w parametrach konkretnego produktu. Limit zależy od materiału, geometrii i układu pracy — nie ma jednej granicy dla wszystkich magnesów neodymowych. Przegrzanie może trwale osłabić magnes.

Bezpieczna praca

Używaj magnesy odpowiedzialnie. Ich ogromna siła może zszokować nawet profesjonalistów. Zachowaj czujność i respektuj ich siły.

To nie jest zabawka

Neodymowe magnesy nie służą do zabawy. Połknięcie kilku magnesów może skutkować ich złączeniem się w jelitach, co stwarza śmiertelne niebezpieczeństwo i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (przekroczenie limitu temperatury podanego w parametrach danego produktu może trwale osłabić magnes). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Magnesy są kruche

Magnesy neodymowe to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich rozkruszenie na drobne kawałki.

Niklowa powłoka a alergia

Uwaga na nikiel: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Rozruszniki serca

Pacjenci z stymulatorem serca muszą zachować bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować pracę urządzenia ratującego życie.
