Produkt dostępny Wysyłamy za 2 dni CO2 GPSR PPWR REACH

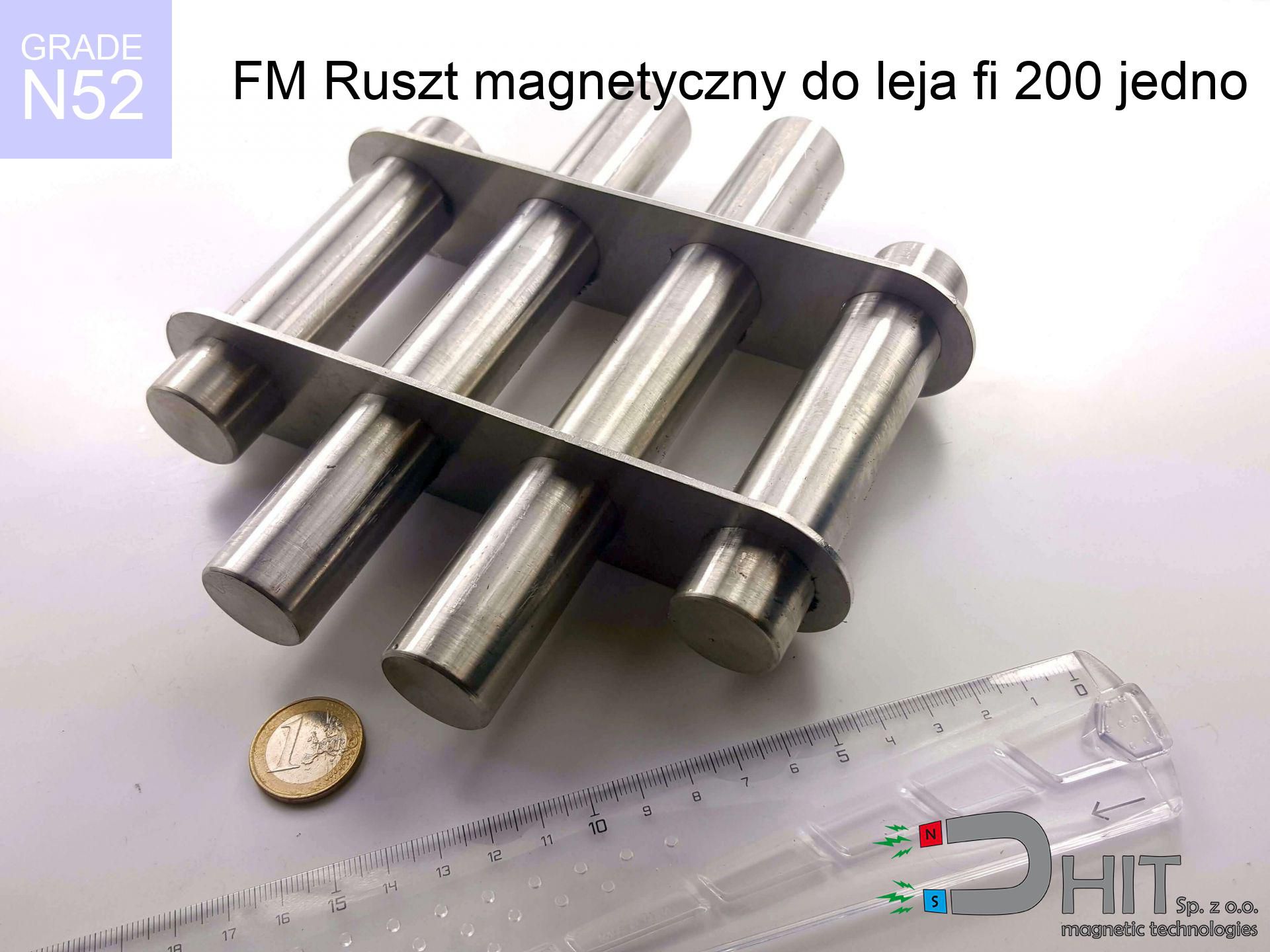

FM Ruszt magnetyczny do leja fi 200 jednopoziomowy / N52 - filtr magnetyczny

filtr magnetyczny

Numer katalogowy 110457

GTIN/EAN: 5906301812654

5.00
Waga
2250 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

1600.00 zł netto / szt.

1968.00 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
1600.00 zł
1968.00 zł
cena od 5 szt.
1360.00 zł
1672.80 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane techniczne produktu - FM Ruszt magnetyczny do leja fi 200 jednopoziomowy / N52 - filtr magnetyczny

Specyfikacja / charakterystyka - FM Ruszt magnetyczny do leja fi 200 jednopoziomowy / N52 - filtr magnetyczny

właściwości
właściwości wartości
Nr kat. 110457
GTIN/EAN 5906301812654
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Waga 2250 g
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka FM Ruszt magnetyczny do leja fi 200 jednopoziomowy / N52 - filtr magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 110457-2026
Przelicznik magnesów

Siła oderwania

Moc pola

Wstaw liczbę w jedno z pól, a wszystkie inne rubryki zostaną obliczone natychmiast.

Sprawdź inne produkty

MPL 42x20x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy za 2 dni

MPL 42x20x5 / N38 - magnes neodymowy płytkowy

15.62 zł brutto / szt.
MPL 11x11x1 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy za 2 dni

MPL 11x11x1 / N38 - magnes neodymowy płytkowy

0.873 zł brutto / szt.
MW 8x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 8x10 / N38 - magnes neodymowy walcowy

1.501 zł brutto / szt.
MW 14x3 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 14x3 / N38 - magnes neodymowy walcowy

1.845 zł brutto / szt.
Ruszty magnetyczne służą do precyzyjnej separacji zanieczyszczeń metalowych z surowców sypkich. Są powszechnie stosowane w przemyśle tworzyw sztucznych (ochrona wtryskarek i wytłaczarek). Chronią maszyny przed awarią i zapewniają wysoką jakość produktu końcowego.
Wersja Standard (ok. 6000-8000 Gauss) skutecznie wyłapuje śruby, gwoździe, podkładki i większe opiłki. Wersja High Power (12000-14000 Gauss) jest przeznaczona do wychwytywania bardzo drobnego pyłu magnetycznego. Dla spełnienia rygorystycznych norm jakościowych zalecamy najwyższą dostępną indukcję.
Obsługa wymaga okresowego wyjęcia rusztu i oczyszczenia prętów z przyklejonego metalu. Ponieważ magnesy są bardzo silne, opiłki mocno przywierają - można użyć taśmy klejącej do ich zdjęcia (metoda na taśmę). Zalecamy częste kontrole stanu zabrudzenia filtra, np. raz na zmianę roboczą.
Tak, jesteśmy polskim producentem i wykonujemy ruszty na dowolny wymiar i kształt. Projektujemy separatory wielopoziomowe pod konkretne maszyny i wydajności. Gwarantujemy solidność, spawy TIG i atesty materiałowe na stal.
Nasze separatory są wykonane ze stali kwasoodpornej AISI 304 lub 316L, co dopuszcza je do kontaktu z żywnością. Spawy są szlifowane i polerowane na gładko, co zapobiega gromadzeniu się bakterii i produktu. Produkty te są powszechnie stosowane w systemach HACCP, IFS oraz BRC.

Wady i zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Należy pamiętać, iż obok ekstremalnej siły, produkty te wyróżniają się następującymi plusami:
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
  • Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest refleksyjna i prezentuje się elegancko.
  • Generują niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Wszechstronność kształtowania – można je wykonać w rozmaitych formach, dopasowanych do wymagań klienta.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po precyzyjną aparaturę medyczną.
  • Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Ryzyko połknięcia – małe elementy są groźne dla najmłodszych. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą zakłócać badania (np. rezonans).
  • Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Analiza siły trzymania

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Moc magnesu została określona dla optymalnej konfiguracji, obejmującej:
  • z wykorzystaniem blachy ze stali o wysokiej przenikalności, działającej jako element zamykający obwód
  • posiadającej masywność min. 10 mm dla pełnego zamknięcia strumienia
  • o idealnie gładkiej powierzchni styku
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do płaszczyzny mocowania
  • w temp. ok. 20°C

Co wpływa na udźwig w praktyce

Trzeba mieć na uwadze, że udźwig roboczy będzie inne w zależności od następujących czynników, w kolejności ważności:
  • Szczelina powietrzna (pomiędzy magnesem a blachą), gdyż nawet mikroskopijna przerwa (np. 0,5 mm) skutkuje drastyczny spadek siły nawet o 50% (dotyczy to także lakieru, rdzy czy brudu).
  • Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
  • Grubość stali – za chuda płyta nie przyjmuje całego pola, przez co część strumienia ucieka na drugą stronę.
  • Materiał blachy – stal miękka daje najlepsze rezultaty. Stale stopowe redukują przenikalność magnetyczną i udźwig.
  • Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Wpływ temperatury – gorące środowisko zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Udźwig wyznaczano używając blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy siłach działających pionowo, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet pięć razy. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza udźwig.

Ostrzeżenia
Nośniki danych

Ekstremalne oddziaływanie może zniszczyć zapis na kartach kredytowych, nośnikach HDD i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Kruchość materiału

Mimo metalicznego wyglądu, neodym jest delikatny i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się rozpaść na drobiny.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zakłócenia GPS i telefonów

Silne pole magnetyczne wpływa negatywnie na funkcjonowanie magnetometrów w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Moc przyciągania

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i zwierają z impetem, często szybciej niż zdążysz zareagować.

Ryzyko rozmagnesowania

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Zagrożenie życia

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz urządzenia wspomagające.

Zagrożenie dla najmłodszych

Zawsze zabezpiecz magnesy przed dostępem dzieci. Ryzyko zadławienia jest bardzo duże, a skutki połączenia się magnesów wewnątrz organizmu są nieodwracalne.

Ryzyko uczulenia

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli masz uczulenie, unikaj kontaktu skóry z metalem lub zakup wersje w obudowie plastikowej.
