Produkt dostępny Wysyłamy jutro

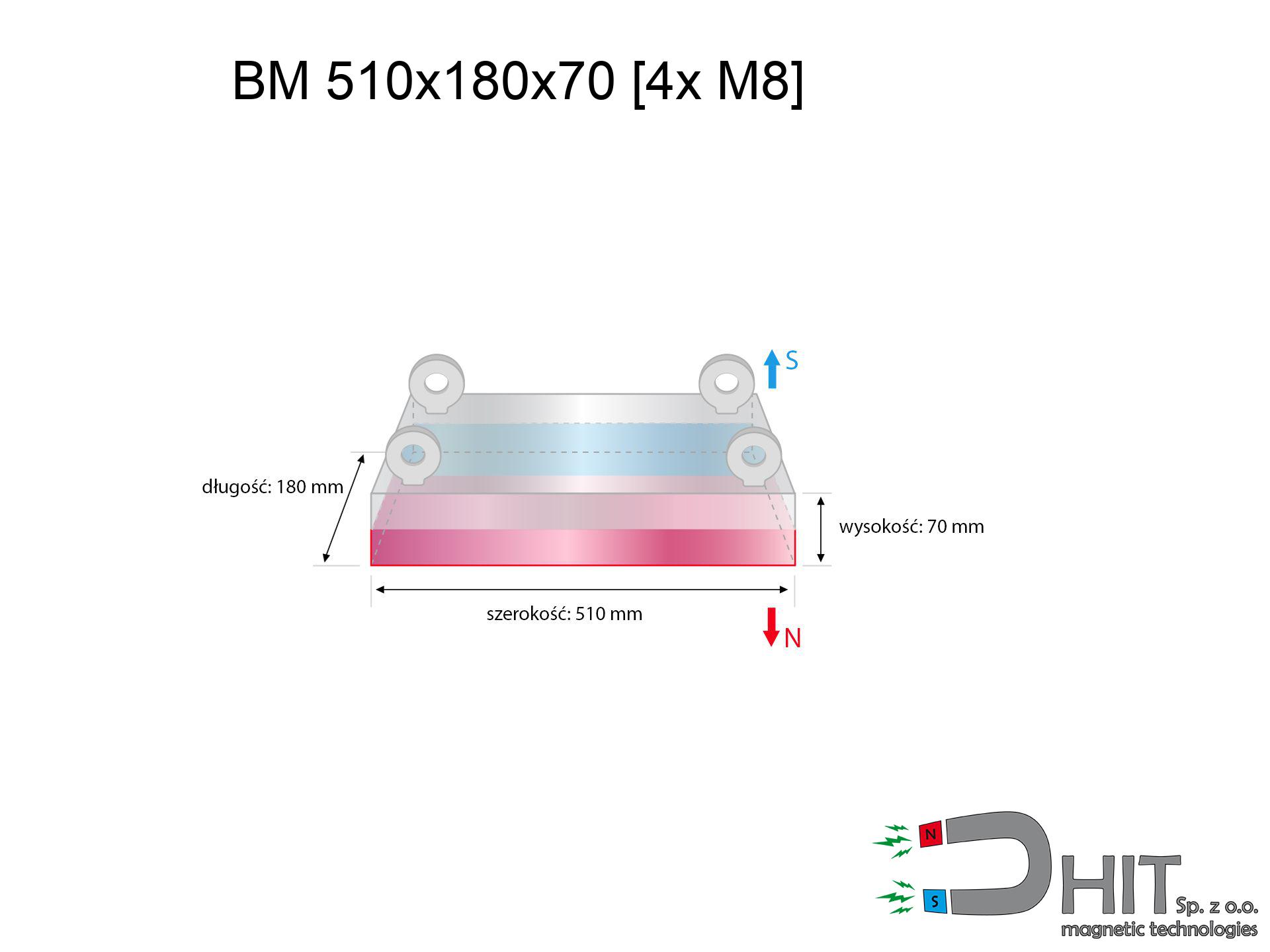

BM 510x180x70 [4x M8] - belka magnetyczna

belka magnetyczna

Numer katalogowy 090220

GTIN/EAN: 5906301812555

5.00

Długość

510 mm [±1 mm]

Szerokość

180 mm [±1 mm]

Wysokość

70 mm [±1 mm]

Waga

32750 g

sprawdź dane techniczne »

5253.21 ZŁ z VAT / szt. + cena za transport

4270.90 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
4270.90 ZŁ
5253.21 ZŁ
cena od 5 szt.
4014.65 ZŁ
4938.01 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Szukasz zniżki?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie zostaw wiadomość za pomocą formularz na stronie kontaktowej.
Siłę i budowę magnesu sprawdzisz dzięki naszemu kalkulatorze magnetycznym.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Dane techniczne produktu - BM 510x180x70 [4x M8] - belka magnetyczna

Specyfikacja / charakterystyka - BM 510x180x70 [4x M8] - belka magnetyczna

właściwości
właściwości wartości
Nr kat. 090220
GTIN/EAN 5906301812555
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Długość 510 mm [±1 mm]
Szerokość 180 mm [±1 mm]
Wysokość 70 mm [±1 mm]
Waga 32750 g
Tolerancja wykonania ±1 mm

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Ekologia i recykling (GPSR)
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 090220-2026
Szybki konwerter jednostek
Siła (udźwig)
Moc pola
Wystarczy wpisać liczbę, żeby system automatycznie przeliczył resztę.

Inne produkty

MW 7x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 7x2 / N38 - magnes neodymowy walcowy

0.381 ZŁ brutto / szt.
SMZR 32x225 / N52 - separator magnetyczny z rączką
Produkt dostępny Wysyłamy jutro

SMZR 32x225 / N52 - separator magnetyczny z rączką

725.70 ZŁ brutto / szt.
UMP 107x40 [M8+M10] GW F 400 kg / N38 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Wysyłamy jutro

UMP 107x40 [M8+M10] GW F 400 kg / N38 - uchwyty magnetyczne do poszukiwań

400.00 ZŁ brutto / szt.
MW 28.9x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 28.9x10 / N38 - magnes neodymowy walcowy

23.99 ZŁ brutto / szt.
Separator ten ma za zadanie oczyszczać produkt (węgiel, kruszywo, recykling) ze stalowych zanieczyszczeń. Montuje się go zazwyczaj nad taśmociągiem (tzw. overbelt) lub w zsypach. Chroni młyny, kruszarki i rozdrabniacze przed wpadnięciem śrub, zębów koparek czy młotków.
Magnesy ferrytowe działają skutecznie na większą odległość (wysokie zawieszenie), ale z mniejszą siłą powierzchniową. Zalecamy je do ochrony maszyn przed dużym, ciężkim złomem (tzw. tramp iron). Neodymy są bezkonkurencyjne w wyłapywaniu drobnych opiłków, drutów i małych śrubek. Decyzję należy podjąć w oparciu o rodzaj separowanego materiału i wymogi czystości.
Nasze belki magnetyczne wykonujemy w całości ze stali kwasoodpornej AISI 304 lub 316 (na zamówienie). Gwarantuje to higieniczność i łatwość czyszczenia, co jest kluczowe w spożywce. Może być bezpiecznie stosowany w kontakcie z żywnością sypką (mąka, cukier, ziarno).
Usuwanie zanieczyszczeń jest proste, ale wymaga okresowego zatrzymania procesu lub dostępu do magnesu. Należy okresowo przetrzeć powierzchnię roboczą szmatką lub zsunąć zebrany metal na bok. Opcjonalnie oferujemy systemy ułatwiające czyszczenie (Extra Clean), które przyspieszają obsługę.
Możemy wyprodukować blok magnetyczny idealnie dopasowany do Twojej instalacji i wymogów. Projektujemy separatory zgodnie z wymaganiami zamawiającego, uwzględniając specyfikę materiału. Prześlij nam wymiary swojego taśmociągu i rodzaj surowca, a dobierzemy odpowiednie rozwiązanie.

Zalety i wady magnesów z neodymu Nd2Fe14B.

Zalety

Należy pamiętać, iż obok ekstremalnej mocy, produkty te wyróżniają się następującymi plusami:
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
  • Wyróżniają się niezwykłą odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
  • Wykończenie materiałami takimi jak nikiel czy złoto nadaje im profesjonalny i gładki charakter.
  • Generują skoncentrowane pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
  • Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Szerokie możliwości w projektowaniu kształtu i wymiaru to ich ogromny plus w inżynierii.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po zaawansowaną diagnostykę.
  • Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:
  • Są wrażliwe na uderzenia – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Widoczny w opisie parametr udźwigu odnosi się do maksymalnych osiągów, zarejestrowanej w środowisku optymalnym, co oznacza test:
  • na płycie wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej strumień magnetyczny
  • posiadającej masywność min. 10 mm dla pełnego zamknięcia strumienia
  • charakteryzującej się brakiem chropowatości
  • bez najmniejszej szczeliny pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do powierzchni mocowania
  • przy temperaturze otoczenia pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Warto wiedzieć, iż trzymanie magnesu będzie inne zależnie od następujących czynników, zaczynając od najistotniejszych:
  • Przerwa między powierzchniami – każdy milimetr dystansu (spowodowany np. okleiną lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Sposób obciążenia – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły nominalnej).
  • Masywność podłoża – zbyt cienka blacha nie zamyka strumienia, przez co część mocy ucieka na drugą stronę.
  • Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
  • Gładkość podłoża – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i wyższy udźwig. Nierówności działają jak mikroszczeliny.
  • Czynnik termiczny – gorące środowisko osłabia siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Udźwig mierzono używając wypolerowanej blachy o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Zasady bezpieczeństwa pracy przy magnesach z neodymem
Implanty kardiologiczne

Pacjenci z rozrusznikiem serca muszą zachować duży odstęp od magnesów. Pole magnetyczne może zakłócić pracę urządzenia ratującego życie.

Nie dawać dzieciom

Koniecznie chroń magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest wysokie, a skutki zwarcia magnesów wewnątrz organizmu są dramatyczne.

Ryzyko złamań

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zakłócenia GPS i telefonów

Intensywne promieniowanie magnetyczne destabilizuje działanie magnetometrów w telefonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Unikaj kontaktu w przypadku alergii

Powszechnie wiadomo, że nikiel (standardowe zabezpieczenie magnesów) jest częstą przyczyną uczuleń. Jeśli jesteś alergikiem, unikaj trzymania magnesów gołą dłonią lub zakup wersje w obudowie plastikowej.

Uwaga na odpryski

Choć wyglądają jak stal, neodym jest delikatny i nie znosi udarów. Nie rzucaj, gdyż magnes może się rozpaść na drobiny.

Bezpieczna praca

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i zwierają z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ochrona urządzeń

Nie zbliżaj magnesów do portfela, laptopa czy ekranu. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Przegrzanie magnesu

Kontroluj ciepło. Podgrzanie magnesu na wysoką temperaturę trwale osłabi jego strukturę magnetyczną i udźwig.

Ważne! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
