Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

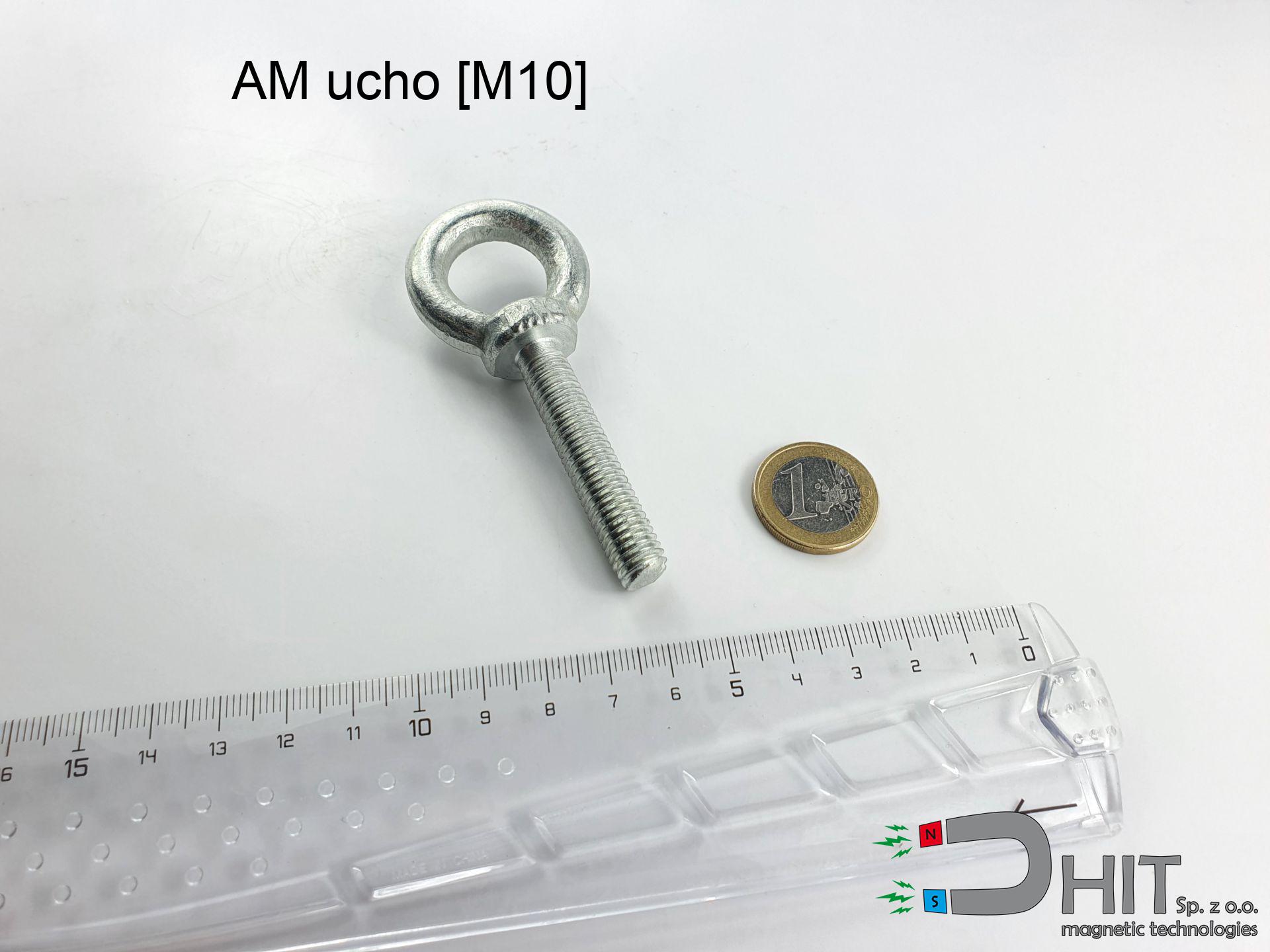

AM ucho [M10] - akcesoria magnetyczne

akcesoria magnetyczne

Numer katalogowy 080346

GTIN/EAN: 5906301812494

5.00
Udźwig 320.00 kg / 3138.13 N
Waga
71.5 g

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

6.00 zł netto / szt.

7.38 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
6.00 zł
7.38 zł
cena od 100 szt.
5.70 zł
7.01 zł
cena od 200 szt.
5.40 zł
6.64 zł

Najczęstsze pytania

Gdzie znaleźć pełny wybór akcesoriów do montażu magnesów?
W kategorii akcesoriów magnetycznych; same uchwyty z gwintem, hakiem i przelotowe stoją osobno, w kategorii uchwytów. Przy montażu na wkręt bezpieczniejszy jest uchwyt z gotowym gniazdem niż wiercenie w samym magnesie — NdFeB pęka pod wiertłem.
Czy znajdę magnes techniczny z atestowanym udźwigiem?
Udźwig każdej pozycji podajemy na jej karcie, a warunki pomiaru — grubość płyty, szczelinę i kierunek odrywania — na stronie atestów i pomiarów. Pomiar bez podanych warunków nie jest atestem, tylko liczbą. Jeżeli potrzebny jest dokument do odbioru albo do audytu, wystawiamy oświadczenia na żądanie.
Gdzie kupić magnesy odporne na wysoką temperaturę?
Serie H, SH, UH, EH i AH — odpowiednio do 120, 150, 180, 200 i 230 °C. Standardowe N pracują do 80 °C, a N50, N52 i N54 do 60 °C. Wyższa odporność temperaturowa oznacza niższy BHmax, więc magnes serii EH przy tym samym gabarycie trzyma słabiej od N52 w temperaturze pokojowej.
Kiedy magnes N52 ma sens w trudnych warunkach?
Rzadko. N52 ma najwyższy BHmax w serii N, ale najniższą odporność temperaturową — 60 °C zamiast 80 °C. Przy cieple, wilgoci albo udarach przewagę daje niższa klasa z lepszą powłoką albo seria H. N52 wybiera się tam, gdzie liczy się maksymalna siła przy małym gabarycie, a temperatura jest pod kontrolą.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - AM ucho [M10] - akcesoria magnetyczne

Specyfikacja / charakterystyka - AM ucho [M10] - akcesoria magnetyczne

właściwości
właściwości wartości
Nr kat. 080346
GTIN/EAN 5906301812494
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Waga 71.5 g
Udźwig ~ ? 320.00 kg / 3138.13 N
Tolerancja wykonania ±1 mm

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Dane środowiskowe

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 080346-2026
Kalkulator miar

Siła (udźwig)

Indukcja magnetyczna

Wystarczy podać liczbę, żeby kalkulator sam wyliczył resztę.

Sprawdź inne produkty

SM 25x350 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x350 [2xM8] / N42 - separator magnetyczny

984.00 zł brutto / szt.
MW 12x6 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 12x6 / N38 - magnes neodymowy walcowy

1.882 zł brutto / szt.
SM 32x150 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x150 [2xM8] / N52 - separator magnetyczny

701.10 zł brutto / szt.
MPL 25x25x10 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 25x25x10 / N38 - magnes neodymowy płytkowy

20.29 zł brutto / szt.
Kategoria ta zawiera wymienne końcówki, adaptery i elementy złączne do magnesów. Oferujemy między innymi: haki otwarte i zamknięte, śruby z uchem (szekle), płytki montażowe pod magnesy oraz gumowe nakładki antypoślizgowe. Są to elementy niezbędne do pełnego wykorzystania potencjału magnesów neodymowych w praktyce.
Blaszka służy jako baza (zwora), do której przyczepi się magnes. Montaż polega na przyklejeniu lub przykręceniu podkładki do niemagnetycznego podłoża. To idealne rozwiązanie do zamykania szafek, wieszania narzędzi czy montażu czujek dymu.
Nasze akcesoria są kompatybilne z uchwytami posiadającymi standardowe gwinty metryczne (ISO). Ważne jest, aby dobrać hak lub śrubę o tej samej średnicy gwintu co gniazdo w magnesie. Oferujemy akcesoria wykonane ze stali ocynkowanej lub nierdzewnej, odporne na korozję.
Osłony z cienkiej gumy zabezpieczają delikatne powierzchnie przed porysowaniem przez metalowy magnes. Zalecamy je do montażu na karoserii, aby nie porysować lakieru podczas zdejmowania. Bezpieczeństwo powierzchni odbywa się kosztem niewielkiej utraty mocy nominalnej.
Zaopatrujemy firmy produkcyjne, agencje reklamowe i warsztaty w niezbędne akcesoria montażowe. Skontaktuj się z nami w celu uzyskania oferty hurtowej na haki i uchwyty. Gwarantujemy ciągłość dostaw i wysoką jakość elementów złącznych.

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Mocne strony

Oprócz niezwykłą energią, nasze magnesy gwarantują dodatkowe korzyści::
  • Zachowują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Inne źródła magnetyzmu nie wpływają na ich utraty mocy – posiadają dużą zdolność koercji.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i prezentuje się elegancko.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie z dużą mocą.
  • Wykazują imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Możliwość uzyskania złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
  • Są niezbędne w technologiach przyszłości, zasilając układy napędowe, urządzenia medyczne czy komputery.
  • Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w gumowej otulinie.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Maksymalny udźwig magnesu – co się na to składa?

Widoczny w opisie parametr udźwigu dotyczy maksymalnych osiągów, którą uzyskano w środowisku optymalnym, czyli:
  • z zastosowaniem blachy ze stali o wysokiej przenikalności, pełniącej rolę idealny przewodnik strumienia
  • o grubości nie mniejszej niż 10 mm
  • o wypolerowanej powierzchni styku
  • przy bezpośrednim styku (bez farby)
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w temp. ok. 20°C

Udźwig w warunkach rzeczywistych – czynniki

W rzeczywistych zastosowaniach, realna moc wynika z kilku kluczowych aspektów, uszeregowanych od najbardziej istotnych:
  • Dystans (pomiędzy magnesem a blachą), ponieważ nawet bardzo mała przerwa (np. 0,5 mm) skutkuje drastyczny spadek siły nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Wektor obciążenia – największą siłę mamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po blasze jest standardowo wielokrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość blachy – za chuda płyta nie zamyka strumienia, przez co część strumienia marnuje się na drugą stronę.
  • Skład chemiczny podłoża – stal miękka daje najlepsze rezultaty. Większa zawartość węgla redukują właściwości magnetyczne i siłę trzymania.
  • Wykończenie powierzchni – idealny styk jest możliwy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, osłabiając magnes.
  • Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić limit termiczny dla danego modelu.

Pomiar udźwigu przeprowadzano na gładkiej blaszce o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina między powierzchnią magnesu, a blachą zmniejsza udźwig.

Zasady BHP dla użytkowników magnesów
Uwaga medyczna

Osoby z stymulatorem serca muszą utrzymać bezpieczną odległość od magnesów. Silny magnes może zatrzymać pracę implantu.

Ochrona oczu

Chroń oczy. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając kawałki metalu w powietrze. Noś okulary.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Urządzenia elektroniczne

Nie zbliżaj magnesów do dokumentów, komputera czy ekranu. Magnes może trwale uszkodzić te urządzenia oraz wymazać paski magnetyczne z kart.

Maksymalna temperatura

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Dla uczulonych

Badania wskazują, że nikiel (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz magnesy powlekane tworzywem.

Siła neodymu

Używaj magnesy świadomie. Ich ogromna siła może zaskoczyć nawet profesjonalistów. Zachowaj czujność i respektuj ich siły.

Chronić przed dziećmi

Magnesy neodymowe nie służą do zabawy. Przypadkowe zjedzenie dwóch lub więcej magnesów może skutkować ich złączeniem się w jelitach, co stanowi bezpośrednie zagrożenie życia i wymaga pilnej interwencji chirurgicznej.

Zagrożenie dla nawigacji

Moduły GPS i smartfony są wyjątkowo podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może rozalibrować sensory w Twoim telefonie.
