Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

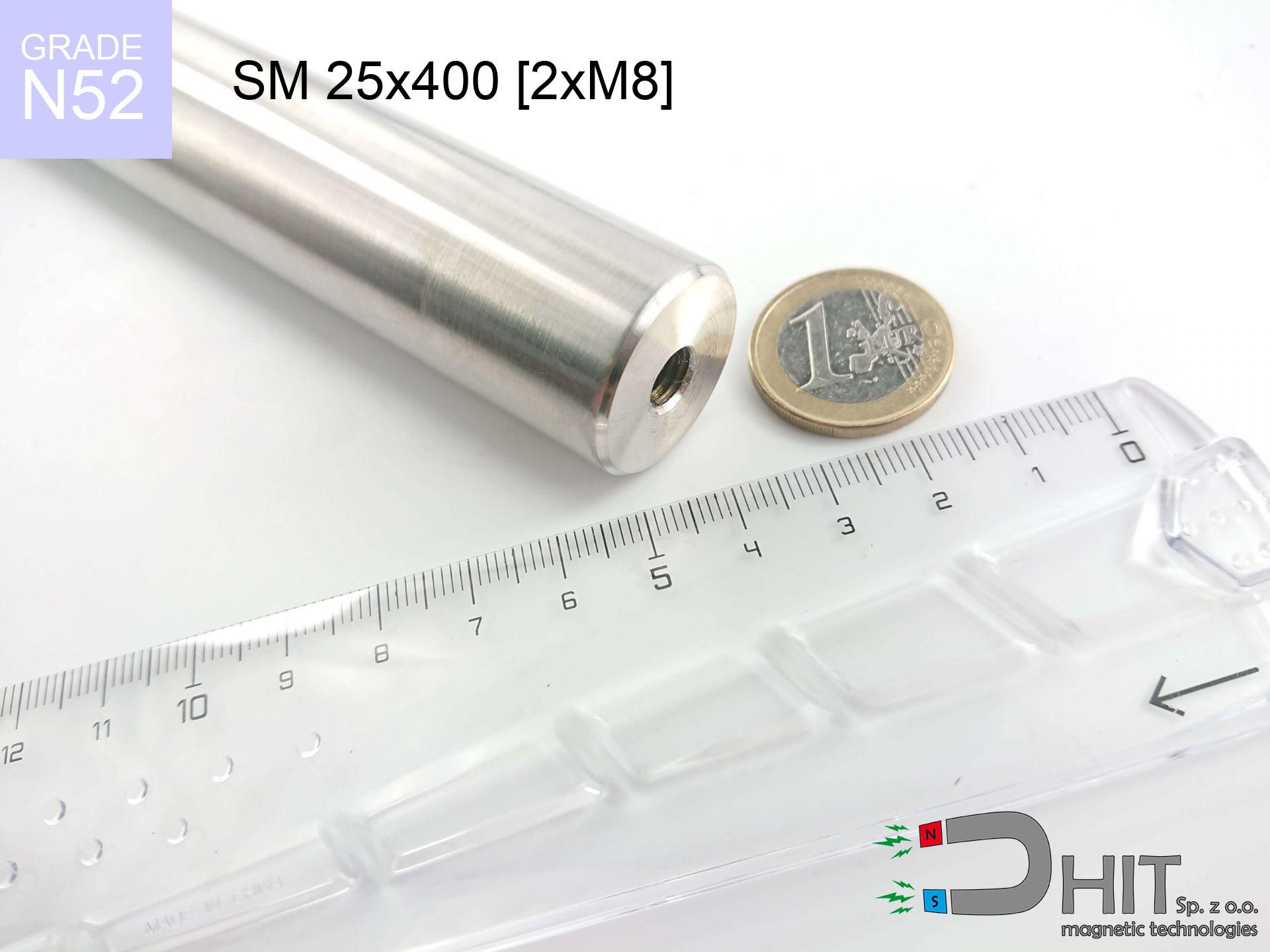

SM 25x400 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130470

GTIN/EAN: 5906301813132

Średnica Ø
25 mm [±1 mm]
Wysokość
400 mm [±1 mm]
Waga
1560 g
Strumień magnetyczny
~ 8 500 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

poznaj właściwości »

980.00 zł netto / szt.

1205.40 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
980.00 zł
1205.40 zł
cena od 5 szt.
882.00 zł
1084.86 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - SM 25x400 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 25x400 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130470
GTIN/EAN 5906301813132
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 25 mm [±1 mm]
Wysokość 400 mm [±1 mm]
Waga 1560 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 500 Gauss [±5%]
Rozmiar/ilość mocowania M8x2
Biegunowość obwodowa - 15 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 25x400 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 14.2-14.7 kGs
remanencja Br [min. - maks.] ? 1420-1470 mT
koercja bHc ? 10.8-12.5 kOe
koercja bHc ? 860-995 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 48-53 BH max MGOe
gęstość energii [min. - maks.] ? 380-422 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 25x400 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 25 mm
Długość całkowita 400 mm (L)
Długość aktywna 364 mm
Liczba sekcji 15 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~1492 g
Pow. aktywna 286 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 18.1 kg (teoret.)
Indukcja (pow.) ~8 500 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (15 sekcji)

Symulacja: 15 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130470-2026
Kalkulator miar

Siła oderwania

Pole magnetyczne

Wystarczy podać liczbę, żeby kalkulator sam wyliczył brakujące pola.

Inne propozycje

MW 33x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 33x10 / N38 - magnes neodymowy walcowy

26.52 zł brutto / szt.
SM 32x500 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x500 [2xM8] / N42 - separator magnetyczny

1488.30 zł brutto / szt.
MPL 40x15x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x15x5 / N38 - magnes neodymowy płytkowy

7.63 zł brutto / szt.
UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic

44.99 zł brutto / szt.
Wałek magnetyczny to podstawowy element budowy separatorów rusztowych i filtrów magnetycznych. Stosuje się go powszechnie do oczyszczania mąki, cukru, granulatu tworzyw oraz olejów i chłodziw. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Rdzeń stanowi precyzyjny układ magnetyczny generujący wysoką indukcję (Gauss). Taka budowa zapewnia pełną odporność na korozję, wodę, oleje i kwasy.
Metalowe zanieczyszczenia są silnie przyciągane, dlatego ich usunięcie gołą ręką lub w rękawicy może być trudne. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Indukcja magnetyczna mierzona w Gaussach (Gs) określa gęstość strumienia magnetycznego na powierzchni wałka. Wersja ekonomiczna (8kGs) radzi sobie doskonale z dużymi kawałkami metalu. Dla branży spożywczej i precyzyjnej zalecamy najwyższe parametry indukcji.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Oferujemy różne opcje końcówek: otwory gwintowane (np. M8, M10), śruby wystające, płaskie czopy, frezy lub rączki. Skontaktuj się z nami w celu wyceny niestandardowego wymiaru.

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Mocne strony

Należy pamiętać, iż obok ekstremalnej siły, produkty te cechują się następującymi plusami:
  • Ich parametry są stabilne w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
  • Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
  • Dzięki powłoce (NiCuNi, złoto, srebro) zyskują nowoczesny, metaliczny wygląd.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia silne chwytanie z dużą mocą.
  • Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Można je precyzyjnie obrabiać do niestandardowych wymiarów, co ułatwia ich adaptację w przemyśle.
  • Są niezbędne w technologiach przyszłości, zasilając silniki, urządzenia medyczne czy elektronikę użytkową.
  • Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Maksymalna moc trzymania magnesu – co się na to składa?

Podany w tabeli udźwig jest wartością teoretyczną maksymalną przeprowadzonego w warunkach wzorcowych:
  • na podłożu wykonanej ze stali konstrukcyjnej, efektywnie zamykającej strumień magnetyczny
  • posiadającej grubość minimum 10 mm dla pełnego zamknięcia strumienia
  • charakteryzującej się brakiem chropowatości
  • przy bezpośrednim styku (bez farby)
  • dla siły przyłożonej pod kątem prostym (w osi magnesu)
  • w stabilnej temperaturze pokojowej

Praktyczny udźwig: czynniki wpływające

Należy pamiętać, że trzymanie magnesu może być niższe w zależności od poniższych elementów, w kolejności ważności:
  • Odstęp (między magnesem a blachą), bowiem nawet bardzo mała odległość (np. 0,5 mm) może spowodować drastyczny spadek siły nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Kierunek siły – parametr katalogowy dotyczy odrywania w pionie. Przy ześlizgiwaniu, magnes trzyma dużo słabiej (zazwyczaj ok. 20-30% siły nominalnej).
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
  • Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą przyciągać słabiej.
  • Gładkość podłoża – im równiejsza blacha, tym lepsze przyleganie i wyższy udźwig. Nierówności działają jak mikroszczeliny.
  • Temperatura pracy – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, z kolei przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza nośność.

Zasady BHP dla użytkowników magnesów
Interferencja magnetyczna

Pamiętaj: magnesy neodymowe generują pole, które mylą systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Wpływ na zdrowie

Osoby z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może rozregulować pracę implantu.

Podatność na pękanie

Choć wyglądają jak stal, neodym jest kruchy i nieodporny na uderzenia. Unikaj uderzeń, gdyż magnes może się pokruszyć na drobiny.

Dla uczulonych

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Maksymalna temperatura

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Tylko dla dorosłych

Artykuł tylko dla osób pełnoletnich. Drobne magnesy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj poza zasięgiem niepowołanych osób.

Nie lekceważ mocy

Postępuj ostrożnie. Magnesy neodymowe działają z dużej odległości i łączą się z ogromną siłą, często szybciej niż zdążysz zareagować.

Zagrożenie dla elektroniki

Unikaj zbliżania magnesów do dokumentów, komputera czy ekranu. Pole magnetyczne może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ostrzeżenie! Szczegółowe omówienie o zagrożeniach w artykule: Niebezpieczeństwo pracy z magnesami.
