Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

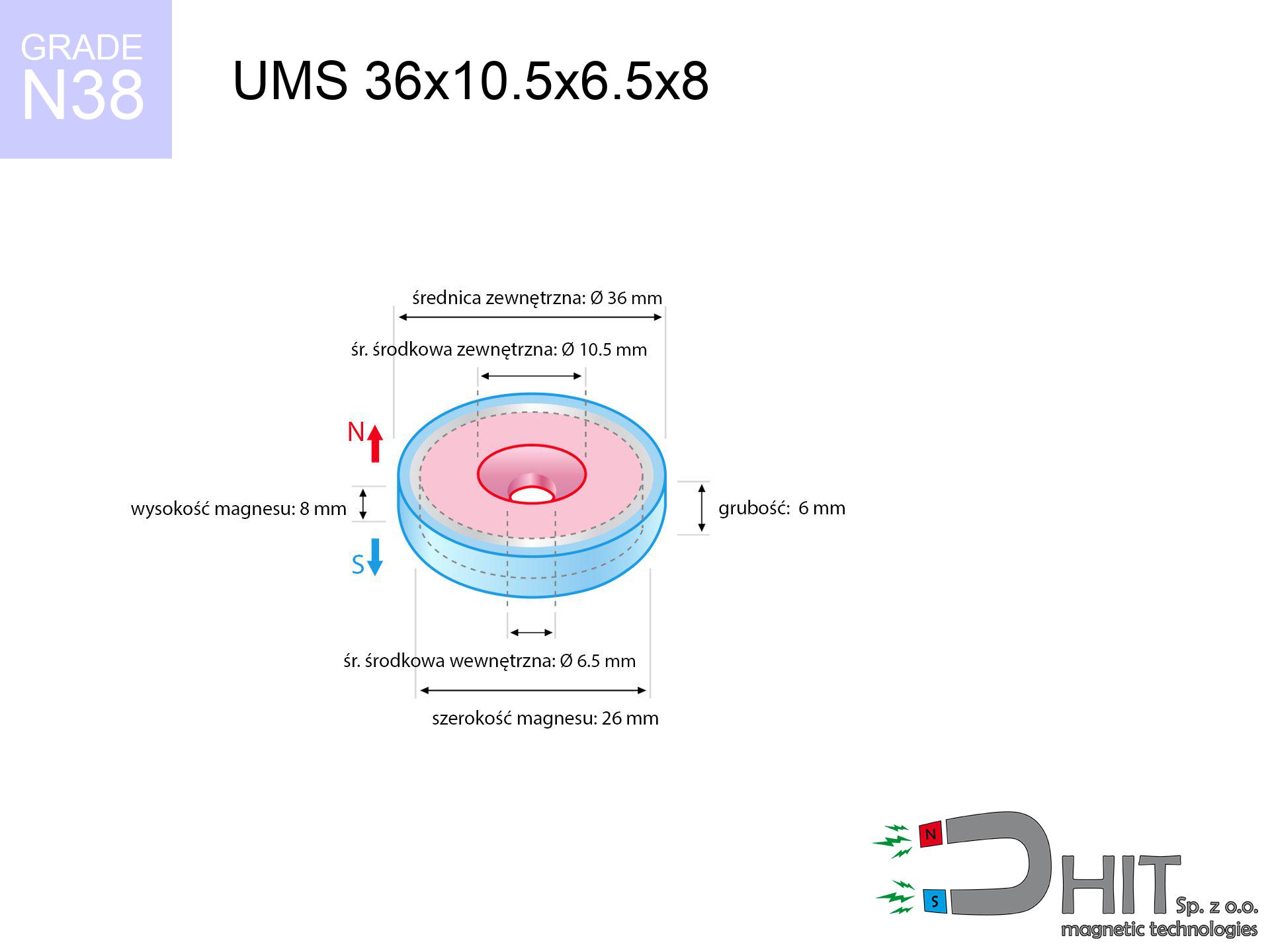

UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy

uchwyt magnetyczny stożkowy

Numer katalogowy 220330

GTIN/EAN: 5906301814207

5.00
Udźwig 29.00 kg / 284.39 N
Średnica Ø
36 mm [±1 mm]
Wymiar stożka Ø
10.5x6.5 mm [±1 mm]
Wysokość
8 mm [±1 mm]
Waga
45 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz dane techniczne »

18.65 zł netto / szt.

22.94 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
18.65 zł
22.94 zł
cena od 20 szt.
15.85 zł
19.50 zł
cena od 50 szt.
12.12 zł
14.91 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Właściwości fizyczne UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy

Specyfikacja / charakterystyka - UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy

właściwości
właściwości wartości
Nr kat. 220330
GTIN/EAN 5906301814207
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 36 mm [±1 mm]
Wymiar stożka Ø 10.5x6.5 mm [±1 mm]
Wysokość 8 mm [±1 mm]
Waga 45 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 29.00 kg / 284.39 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMS 36x10.5x6.5x8 / N38 - uchwyt magnetyczny stożkowy
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 220330-2026
Przelicznik magnesów

Udźwig magnesu

Indukcja magnetyczna

Wpisz tylko liczbę, żeby kalkulator sam wyliczył resztę.

Inne produkty

NCM 15x13.5x5 / N38 - uchwyt magnetyczny kanałowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

NCM 15x13.5x5 / N38 - uchwyt magnetyczny kanałowy

5.10 zł brutto / szt.
MPL 15x15x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 15x15x5 / N38 - magnes neodymowy płytkowy

4.03 zł brutto / szt.
SMZR 32x150 / N52 - separator magnetyczny z rączką
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SMZR 32x150 / N52 - separator magnetyczny z rączką

615.00 zł brutto / szt.
MPL 35x35x10 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

35.10 zł brutto / szt.
Magnesy stożkowe są niezastąpione w stolarstwie, meblarstwie i modelarstwie jako ukryte zamknięcia. Możliwość licowania śruby z powierzchnią magnesu pozwala na idealne domykanie bez szczelin. Stalowa miseczka wzmacnia siłę magnesu i chroni go przed pęknięciem przy uderzeniu.
Należy pamiętać, że neodym łatwo pęka, jeśli śruba zostanie dokręcona zbyt mocno. Unikaj siłowego dociągania wkrętu, gdy poczujesz opór. Zastosowanie zbyt dużej śruby stożkowej może spowodować pęknięcie pierścienia magnetycznego.
Dwa identyczne magnesy (np. oba N) kupione losowo będą się odpychać stronami montażowymi. Jeśli potrzebujesz pary, zapytaj o dostępność kompletów komplementarnych lub sprawdź opis. Montaż magnesu do blaszki eliminuje problem dopasowania biegunów i jest łatwiejszy.
Deklarowany udźwig (np. 29.00 kg) dotyczy siły prostopadłej potrzebnej do oderwania magnesu od grubej stali. Aby zwiększyć tarcie i zapobiec zsuwaniu, warto nakleić na magnes kawałek gumy lub taśmy antypoślizgowej. Dobierając magnes do szafki, pamiętaj, że szczelina powietrzna (np. odbojniki, uszczelki) osłabia chwyt.
Dzięki metalowej miseczce, pole magnetyczne jest skoncentrowane po stronie aktywnej, co znacznie zwiększa siłę. Ponadto stal chroni kruchy neodym przed uszkodzeniami mechanicznymi przy zamykaniu szafek (uderzeniach). Goły pierścień ma pole rozproszone z obu stron, ale jest słabszy w punktowym trzymaniu.

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Neodymy to nie tylko siła, ale także inne kluczowe właściwości, w tym::
  • Długowieczność to ich atut – nawet po dekady utrata mocy wynosi tylko ~1% (wg testów).
  • Zewnętrzne pola magnetyczne nie wpływają na ich utraty mocy – posiadają dużą zdolność koercji.
  • Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest refleksyjna i prezentuje się elegancko.
  • Oferują maksymalną indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
  • Odpowiedni skład sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Dają się łatwo formować do niestandardowych wymiarów, co ułatwia ich adaptację w skomplikowanych urządzeniach.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, rezonansach oraz systemach IT.
  • Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Siła oderwania została wyznaczona dla optymalnej konfiguracji, zakładającej:
  • przy użyciu zwory ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
  • której wymiar poprzeczny to min. 10 mm
  • o szlifowanej powierzchni styku
  • bez żadnej przerwy powietrznej pomiędzy magnesem a stalą
  • przy pionowym przyłożeniu siły odrywającej (kąt 90 stopni)
  • przy temperaturze pokojowej

Udźwig w praktyce – czynniki wpływu

Podczas codziennego użytkowania, realna moc zależy od kilku kluczowych aspektów, uszeregowanych od kluczowych:
  • Szczelina – występowanie jakiejkolwiek warstwy (farba, taśma, powietrze) przerywa obwód magnetyczny, co obniża udźwig lawinowo (nawet o 50% przy 0,5 mm).
  • Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes wykazuje dużo słabiej (często ok. 20-30% siły nominalnej).
  • Grubość elementu – dla pełnej efektywności, stal musi być wystarczająco masywna. Blacha "papierowa" ogranicza udźwig (magnes „przebija” ją na wylot).
  • Materiał blachy – stal niskowęglowa daje najlepsze rezultaty. Stale stopowe redukują właściwości magnetyczne i udźwig.
  • Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co poprawia nasycenie pola. Nierówny metal osłabiają chwyt.
  • Czynnik termiczny – wysoka temperatura osłabia siłę przyciągania. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Siłę trzymania sprawdzano na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy siłach działających równolegle udźwig jest mniejszy nawet pięć razy. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża udźwig.

Zasady BHP dla użytkowników magnesów
Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ostrzeżenie dla sercowców

Pacjenci z stymulatorem serca muszą utrzymać duży odstęp od magnesów. Silny magnes może zatrzymać działanie implantu.

Siła neodymu

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i zwierają z impetem, często gwałtowniej niż zdążysz zareagować.

Elektronika precyzyjna

Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Ostrzeżenie dla alergików

Badania wskazują, że powłoka niklowa (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, unikaj bezpośredniego dotyku lub wybierz wersje w obudowie plastikowej.

Przegrzanie magnesu

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Niszczenie danych

Nie przykładaj magnesów do portfela, laptopa czy telewizora. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz wymazać paski magnetyczne z kart.

Ochrona oczu

Spieki NdFeB to materiał ceramiczny, co oznacza, że są łamliwe jak szkło. Gwałtowne złączenie dwóch magnesów spowoduje ich rozkruszenie na ostre odłamki.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga: zadławienie

Produkt przeznaczony dla dorosłych. Drobne magnesy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem niepowołanych osób.

Bezpieczeństwo! Dowiedz się więcej o zagrożeniach w artykule: Niebezpieczne magnesy neodymowe.
