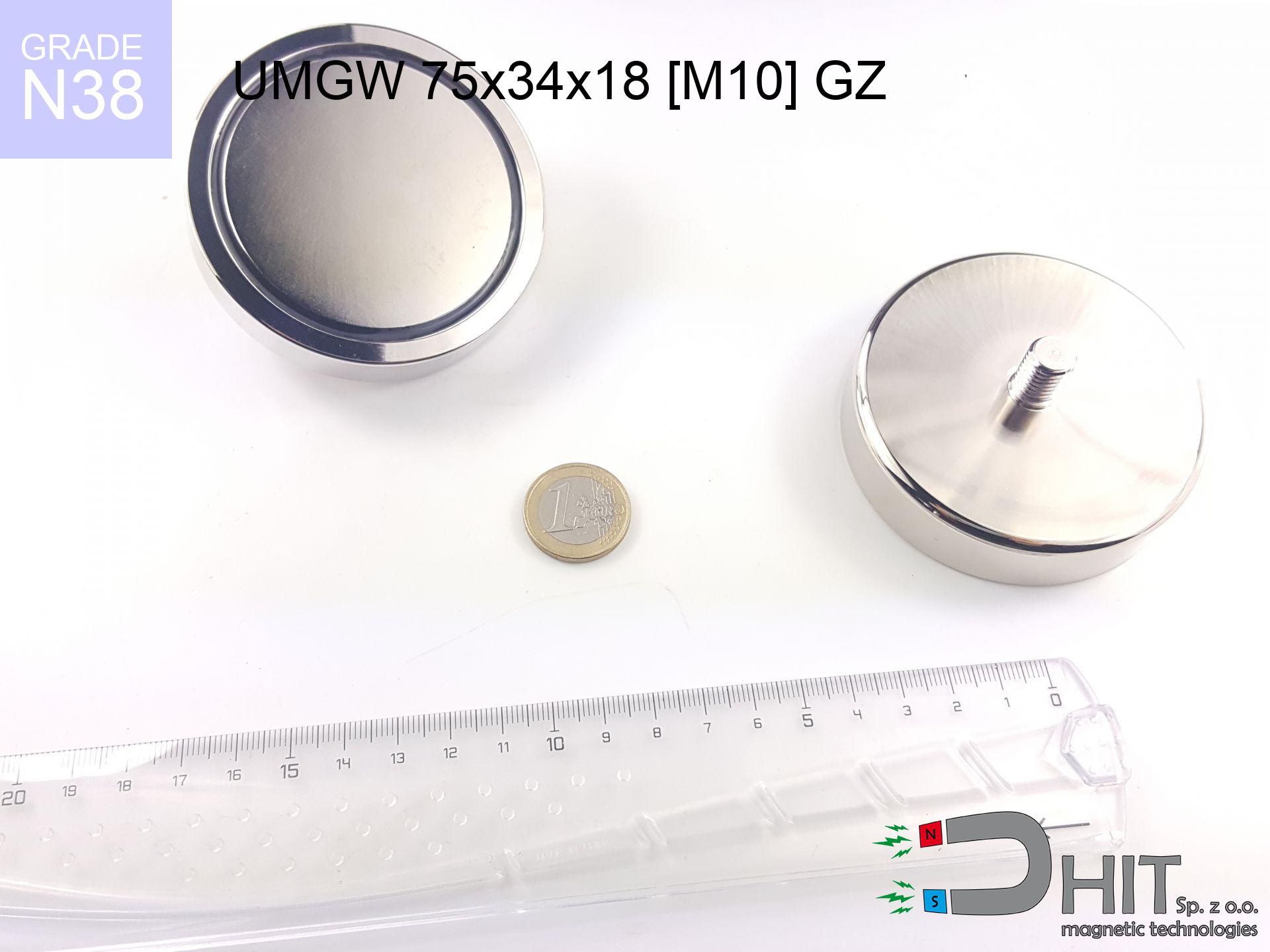

UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

uchwyt magnetyczny gwint zewnętrzny

Numer katalogowy 190417

GTIN/EAN: 5906301813880

5.00
Udźwig 162.00 kg / 1588.68 N
Średnica Ø
75 mm [±1 mm]
Wysokość
34 mm [±1 mm]
Wysokość
18 mm [±1 mm]
Waga
475 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz właściwości »

154.00 zł netto / szt.

189.42 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
154.00 zł
189.42 zł
cena od 5 szt.
144.76 zł
178.05 zł
cena od 10 szt.
135.52 zł
166.69 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

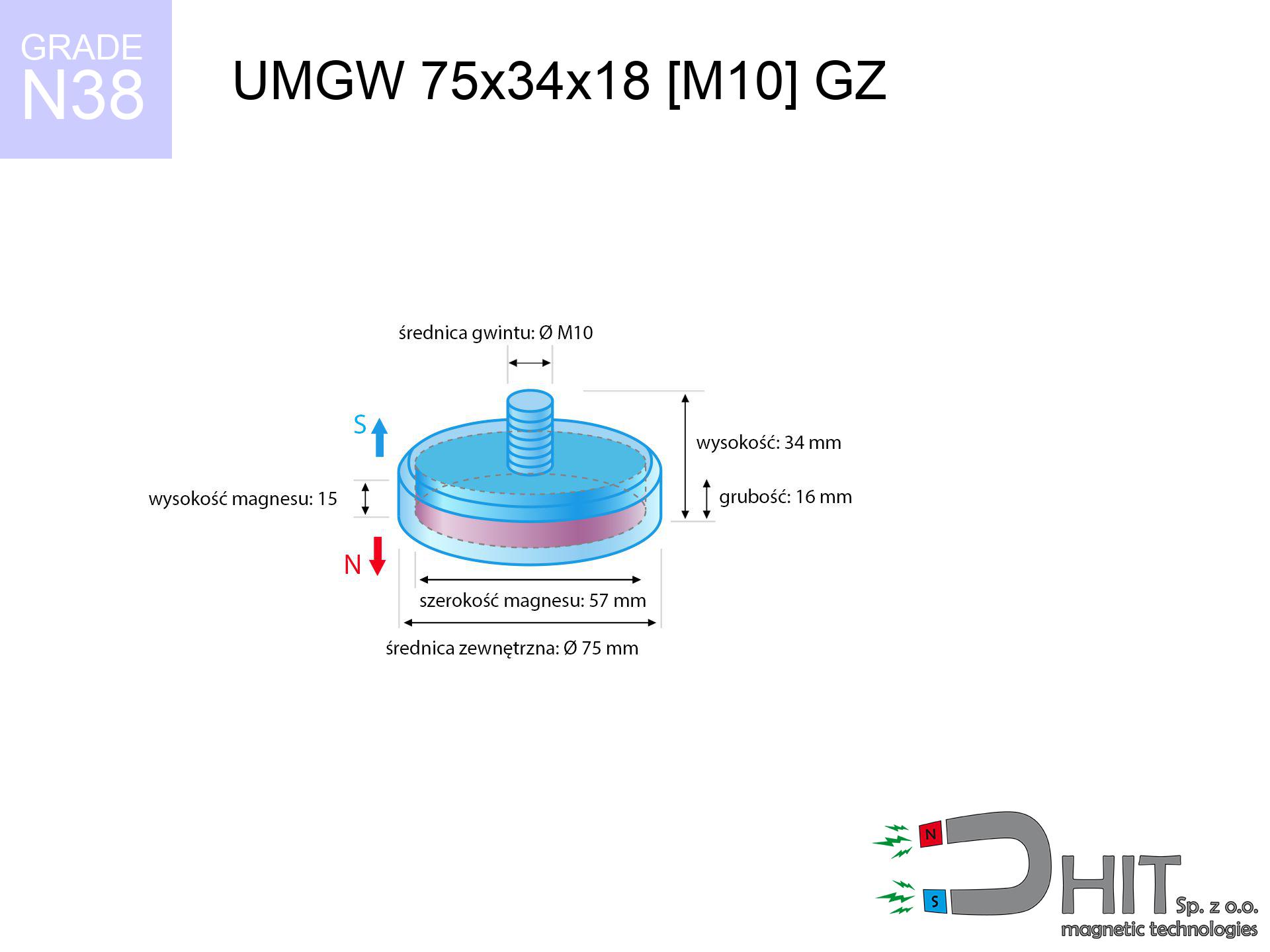

Szczegóły techniczne - UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Specyfikacja / charakterystyka - UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 190417
GTIN/EAN 5906301813880
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 75 mm [±1 mm]
Wysokość 34 mm [±1 mm]
Wysokość 18 mm [±1 mm]
Waga 475 g
Udźwig ~ ? 162.00 kg / 1588.68 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 190417-2026
Kalkulator miar

Siła oderwania

Indukcja magnetyczna

Uzupełnij jedną rubrykę, a otrzymasz rezultat w innych polach.

Zobacz też inne oferty

MPL 30x20x5 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 30x20x5 / N38 - magnes neodymowy płytkowy

9.10 zł brutto / szt.
SMZR 25x150 / N52 - separator magnetyczny z rączką
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SMZR 25x150 / N52 - separator magnetyczny z rączką

430.50 zł brutto / szt.
MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.701 zł brutto / szt.
MPL 25x10x3 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 25x10x3 / N38 - magnes neodymowy płytkowy

3.57 zł brutto / szt.
Jest to gotowy element montażowy, który pozwala na szybkie stworzenie punktu magnetycznego. Dzięki temu uzyskujesz solidny, namagnesowany punkt mocowania bez spawania czy klejenia. Są powszechnie stosowane przy budowie maszyn, stoisk targowych, w oświetleniu i reklamie.
Trzpień gwintowany jest integralną częścią stalowej obudowy, ale należy unikać przekręcenia gwintu. Zalecamy użycie podkładek sprężystych, aby uniknąć konieczności siłowego dokręcania. Konstrukcja jest trwała i przystosowana do warunków przemysłowych.
Standardowe uchwyty neodymowe są przystosowane do pracy w temperaturze do 80°C. Do pieców, suszarni i malarni proszkowych polecamy inne typy magnesów. Należy unikać montażu bezpośrednio na gorących elementach silników lub maszyn.
Rozmiar gwintu (np. M6) jest zawsze podany w nazwie produktu i specyfikacji technicznej. Dokładne wymiary śruby znajdziesz w tabeli technicznej produktu. Jest to solidne połączenie gwintowane, gotowe do użycia.
Układ magnetyczny w kubku jest bardziej efektywny energetycznie niż sam magnes o tych samych wymiarach. Jest to rozwiązanie zoptymalizowane do mocnego trzymania przy bezpośrednim kontakcie, a nie przyciągania z daleka.

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Plusy

Oprócz potężną energią, nasze magnesy oferują wiele innych atutów::
  • Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
  • Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
  • Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w konstrukcjach.
  • Występują wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz systemach IT.
  • Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Ograniczenia

Warto znać też słabe strony magnesów neodymowych:
  • Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w gumowej otulinie.
  • Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Siła oderwania została określona dla optymalnej konfiguracji, uwzględniającej:
  • z wykorzystaniem blachy ze miękkiej stali, która służy jako idealny przewodnik strumienia
  • której grubość to min. 10 mm
  • charakteryzującej się brakiem chropowatości
  • w warunkach bezszczelinowych (powierzchnia do powierzchni)
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w warunkach ok. 20°C

Udźwig w praktyce – czynniki wpływu

Należy pamiętać, że siła w aplikacji może być niższe pod wpływem poniższych elementów, w kolejności ważności:
  • Przerwa między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. okleiną lub brudem) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (często ok. 20-30% siły maksymalnej).
  • Grubość blachy – za chuda stal nie zamyka strumienia, przez co część strumienia ucieka na drugą stronę.
  • Materiał blachy – stal miękka przyciąga najlepiej. Stale stopowe redukują przenikalność magnetyczną i siłę trzymania.
  • Wykończenie powierzchni – pełny kontakt uzyskamy tylko na gładkiej stali. Chropowata faktura tworzą poduszki powietrzne, osłabiając magnes.
  • Czynnik termiczny – wysoka temperatura zmniejsza siłę przyciągania. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Pomiar udźwigu przeprowadzano na gładkiej blaszce o odpowiedniej grubości, przy siłach prostopadłych, jednak przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet pięciokrotnie. Co więcej, nawet minimalna przerwa między magnesem, a blachą zmniejsza siłę trzymania.

Zasady bezpieczeństwa pracy z magnesami neodymowymi
Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, wyrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Trzymaj z dala od elektroniki

Pamiętaj: magnesy neodymowe wytwarzają pole, które mylą systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Ochrona urządzeń

Nie zbliżaj magnesów do dokumentów, komputera czy ekranu. Pole magnetyczne może zniszczyć te urządzenia oraz skasować dane z kart.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Nie przegrzewaj magnesów

Standardowe magnesy neodymowe (klasa N) tracą moc po przekroczeniu temperatury 80°C. Proces ten jest nieodwracalny.

Unikaj kontaktu w przypadku alergii

Wiedza medyczna potwierdza, że nikiel (typowe wykończenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, unikaj bezpośredniego dotyku lub zakup wersje w obudowie plastikowej.

Interferencja medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Ostrożność wymagana

Zachowaj rozwagę. Magnesy neodymowe działają z dużej odległości i łączą się z ogromną siłą, często gwałtowniej niż jesteś w stanie przewidzieć.

Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zagrożenie dla najmłodszych

Silne magnesy nie służą do zabawy. Połknięcie dwóch lub więcej magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stwarza śmiertelne niebezpieczeństwo i wiąże się z koniecznością natychmiastowej operacji.

Ostrzeżenie! Szukasz szczegółów? Przeczytaj nasz artykuł: Czy magnesy są groźne?
