Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

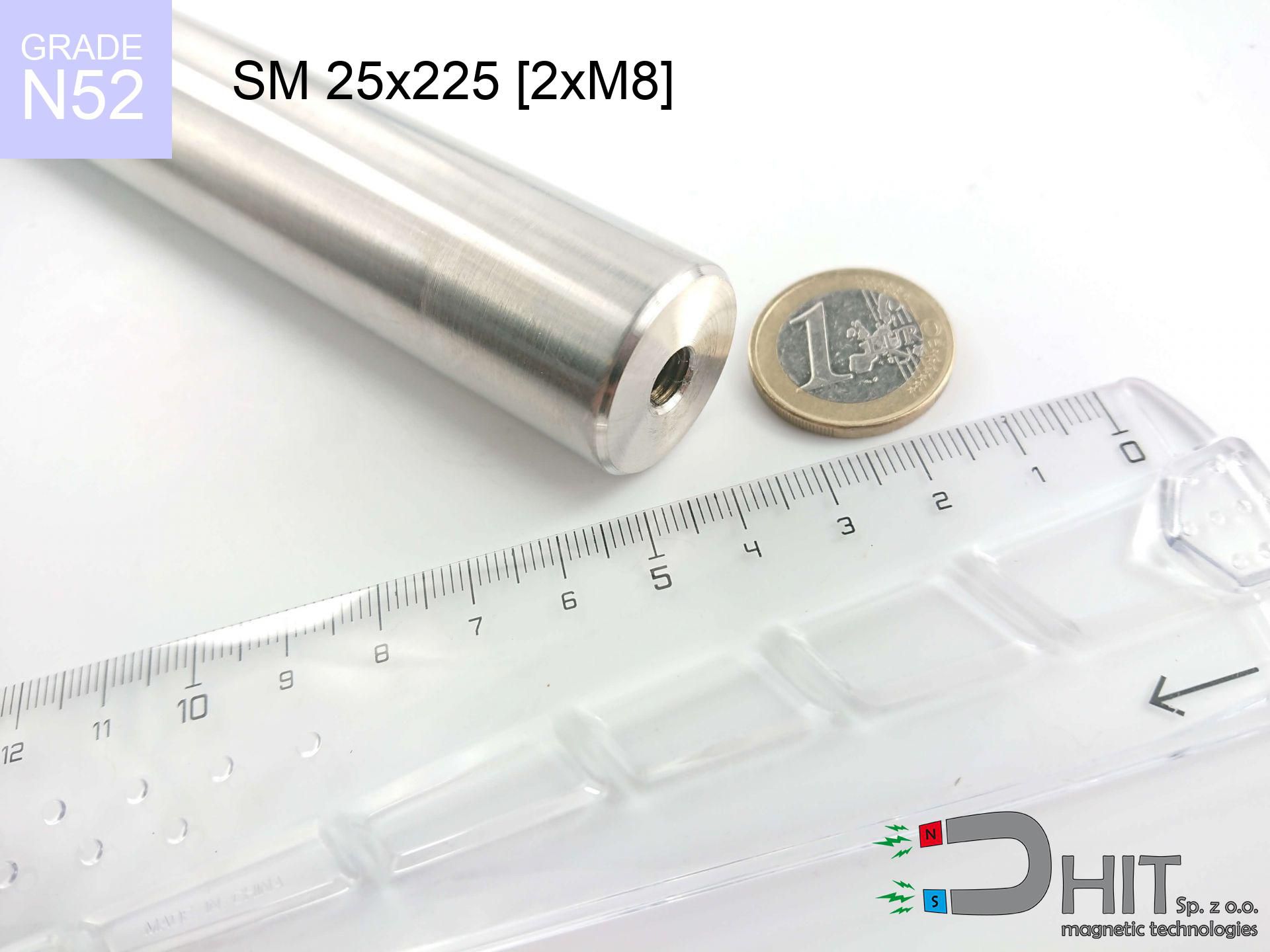

SM 25x225 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130354

GTIN/EAN: 5906301813026

5.00
Średnica Ø
25 mm [±1 mm]
Wysokość
225 mm [±1 mm]
Waga
860 g
Strumień magnetyczny
~ 8 500 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

poznaj dane techniczne »

560.00 zł netto / szt.

688.80 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
560.00 zł
688.80 zł
cena od 5 szt.
532.00 zł
654.36 zł
cena od 10 szt.
504.00 zł
619.92 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobiera się średnicę i długość rdzenia do naczynia, w którym pracujesz. W serii SMZR mamy dwie średnice: ø25 mm ze strumieniem około 8 500 Gs i ø32 mm z około 10 000 Gs, w długościach od 100 do 175 mm. Różnią się też masą — od 440 g do 1070 g — a to przy dłuższej pracy ręcznej jest odczuwalne. Grubszy rdzeń daje mocniejsze pole, krótszy jest poręczniejszy w małym pojemniku.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - SM 25x225 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 25x225 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130354
GTIN/EAN 5906301813026
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 25 mm [±1 mm]
Wysokość 225 mm [±1 mm]
Waga 860 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 500 Gauss [±5%]
Rozmiar/ilość mocowania M8x2
Biegunowość obwodowa - 8 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 25x225 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 25x225 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 25 mm
Długość całkowita 225 mm (L)
Długość aktywna 189 mm
Liczba sekcji 8 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~839 g
Pow. aktywna 148 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 18.1 kg (teoret.)
Indukcja (pow.) ~8 500 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (8 sekcji)

Symulacja: 8 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130354-2026
Szybki konwerter jednostek

Siła (udźwig)

Moc pola

Wpisz liczbę w jedno z pól, a pozostałe pola zostaną obliczone od razu.

Inne propozycje

SM 32x200 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x200 [2xM8] / N42 - separator magnetyczny

725.70 zł brutto / szt.
AM ucho [M8] - akcesoria magnetyczne
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

AM ucho [M8] - akcesoria magnetyczne

4.92 zł brutto / szt.
SMZR 25x150 / N52 - separator magnetyczny z rączką
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SMZR 25x150 / N52 - separator magnetyczny z rączką

430.50 zł brutto / szt.
MW 8x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 8x10 / N38 - magnes neodymowy walcowy

1.501 zł brutto / szt.
Wałek magnetyczny to podstawowy element budowy separatorów rusztowych i filtrów magnetycznych. Jego zadaniem jest separacja (oddzielenie) opiłków metalu od transportowanego materiału. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Konstrukcja opiera się na szczelnej, zespawanej obudowie ze stali nierdzewnej, polerowanej na gładko. Wewnątrz umieszczony jest stos silnych magnesów neodymowych ułożonych w specjalnej konfiguracji (układ magnetyczny). Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Polecamy przykleić taśmę pakową do skupiska opiłków i zerwać ją razem z zanieczyszczeniami. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Wartość Gaussów mówi nam, jak skutecznie i głęboko magnes wyłapie zanieczyszczenia. Wersja ekonomiczna (8kGs) radzi sobie doskonale z dużymi kawałkami metalu. Wysoka indukcja jest konieczna, gdy zanieczyszczenia są mikroskopijne lub słabo magnetyczne.
Realizujemy zamówienia indywidualne na pręty idealnie dopasowane do Twojej maszyny lub separatora. Oferujemy różne opcje końcówek: otwory gwintowane (np. M8, M10), śruby wystające, płaskie czopy, frezy lub rączki. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Wady i zalety magnesów neodymowych Nd2Fe14B.

Plusy

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi plusami:
  • Zachowują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Wyróżniają się niezwykłą odpornością na demagnetyzację, nawet w obecności innych silnych magnesów.
  • Dzięki warstwie ochronnej (nikiel, Au, Ag) zyskują nowoczesny, metaliczny wygląd.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
  • Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Opcja produkcji złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po zaawansowaną aparaturę medyczną.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują silne pole.

Wady

Mimo zalet, posiadają też wady:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Ochrona w postaci obudowy to dobre rozwiązanie.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Wyższa cena w porównaniu do tańszych zamienników to ich minus, szczególnie przy dużych ilościach.

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – co się na to składa?

Siła oderwania to rezultat pomiaru dla optymalnej konfiguracji, uwzględniającej:
  • na płycie wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej strumień magnetyczny
  • o przekroju nie mniejszej niż 10 mm
  • charakteryzującej się gładkością
  • bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
  • przy osiowym wektorze siły (kąt 90 stopni)
  • w stabilnej temperaturze pokojowej

Praktyczne aspekty udźwigu – czynniki

Na realną siłę mają wpływ parametry środowiska pracy, m.in. (od najważniejszych):
  • Dystans (pomiędzy magnesem a blachą), bowiem nawet niewielka odległość (np. 0,5 mm) może spowodować redukcję udźwigu nawet o 50% (dotyczy to także farby, korozji czy zanieczyszczeń).
  • Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes trzyma znacznie mniejszą moc (często ok. 20-30% siły nominalnej).
  • Grubość blachy – zbyt cienka blacha powoduje nasycenie magnetyczne, przez co część mocy ucieka na drugą stronę.
  • Skład materiału – różne stopy reaguje tak samo. Dodatki stopowe pogarszają efekt przyciągania.
  • Faktura blachy – powierzchnie gładkie zapewniają maksymalny styk, co poprawia nasycenie pola. Nierówny metal zmniejszają efektywność.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Udźwig określano stosując gładkiej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, jednak przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 75%. Ponadto, nawet drobny odstęp między magnesem, a blachą zmniejsza udźwig.

Zasady BHP dla użytkowników magnesów
Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Smartfony i tablety

Pamiętaj: magnesy neodymowe generują pole, które mylą elektronikę precyzyjną. Zachowaj odpowiednią odległość od telefonu, tabletu i urządzeń GPS.

Zakaz zabawy

Magnesy neodymowe to nie zabawki. Inhalacja dwóch lub więcej magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stwarza śmiertelne niebezpieczeństwo i wymaga natychmiastowej operacji.

Ochrona urządzeń

Ekstremalne pole magnetyczne może usunąć informacje na kartach kredytowych, dyskach twardych i innych nośnikach magnetycznych. Zachowaj odstęp min. 10 cm.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Limity termiczne

Typowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po osiągnięciu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Świadome użytkowanie

Zachowaj rozwagę. Magnesy neodymowe działają z daleka i zwierają z impetem, często szybciej niż jesteś w stanie przewidzieć.

Niebezpieczeństwo dla rozruszników

Ostrzeżenie medyczne: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione urządzenia wspomagające.

Dla uczulonych

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Magnesy są kruche

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są bardzo kruche. Gwałtowne złączenie dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Zagrożenie! Dowiedz się więcej o zagrożeniach w artykule: BHP magnesów z neodymu.
