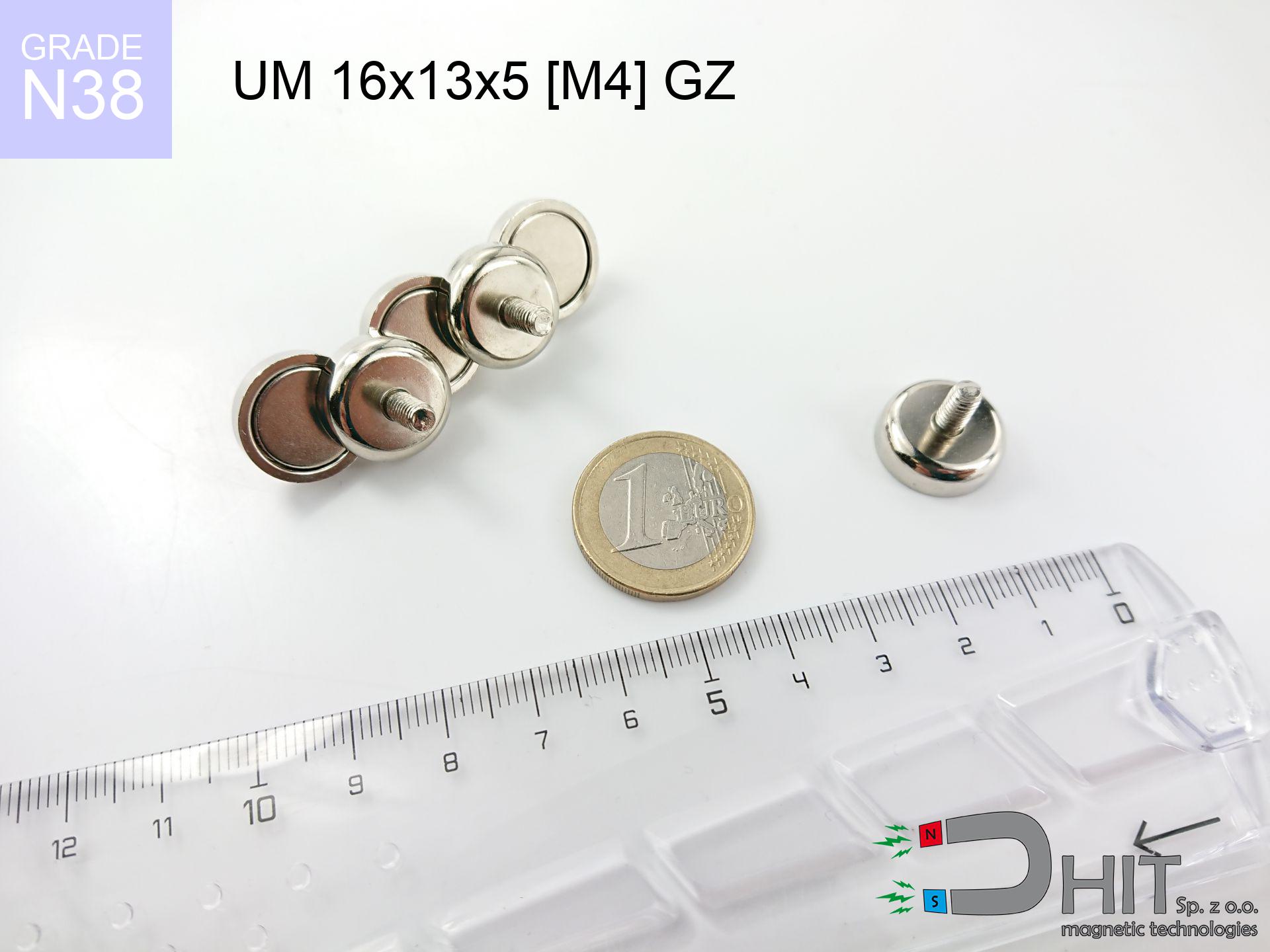

UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

uchwyt magnetyczny gwint zewnętrzny

Numer katalogowy 190321

GTIN/EAN: 5906301813804

5.00
Udźwig 5.00 kg / 49.03 N
Średnica Ø
16 mm [±1 mm]
Wysokość
13 mm [±1 mm]
Wysokość
5 mm [±1 mm]
Waga
7 g
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

3.16 zł netto / szt.

3.89 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
3.16 zł
3.89 zł
cena od 150 szt.
2.97 zł
3.65 zł
cena od 300 szt.
2.78 zł
3.42 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Specyfikacja / charakterystyka - UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

właściwości
właściwości wartości
Nr kat. 190321
GTIN/EAN 5906301813804
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029

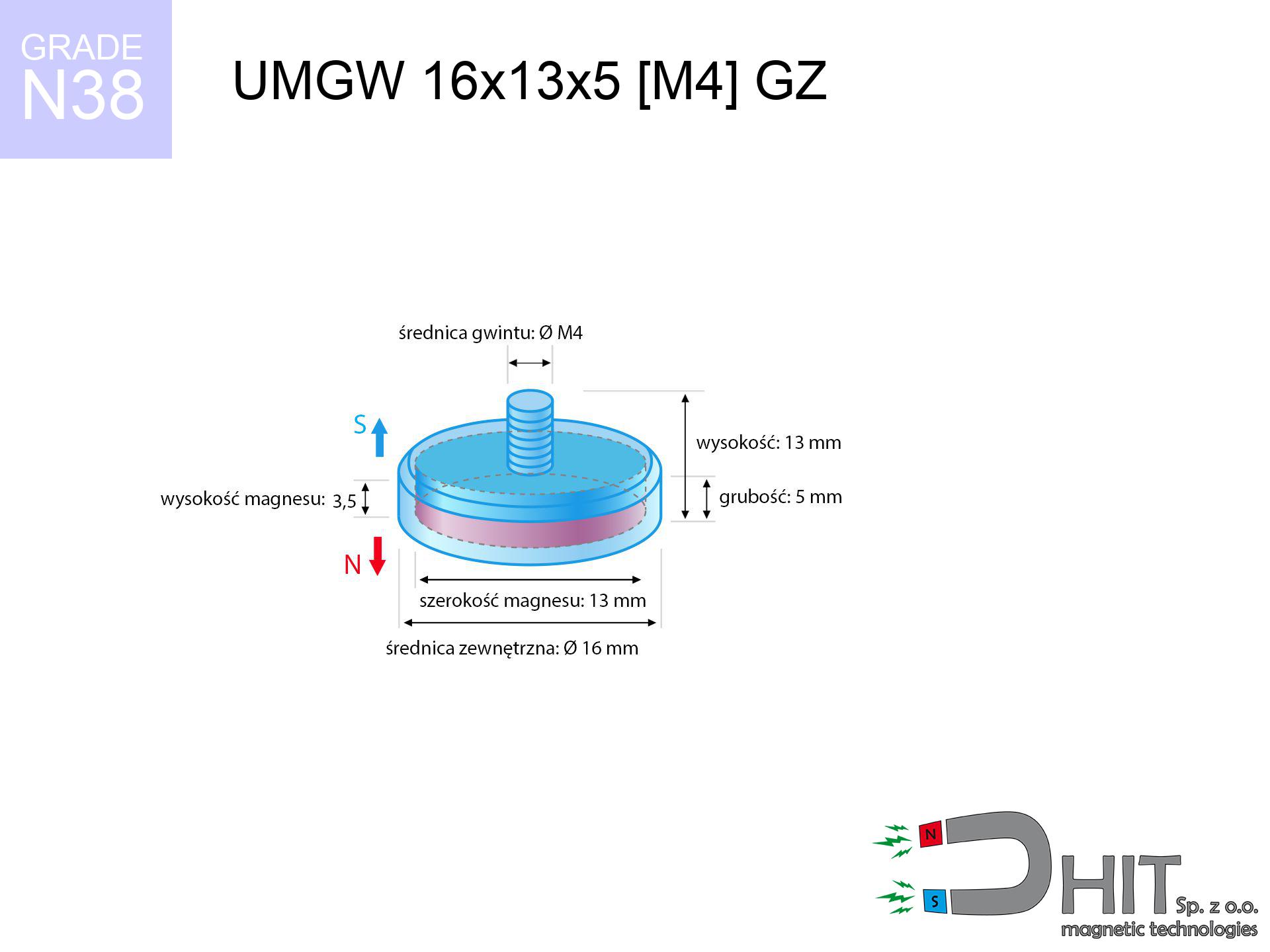

Średnica Ø 16 mm [±1 mm]
Wysokość 13 mm [±1 mm]
Wysokość 5 mm [±1 mm]
Waga 7 g
Udźwig ~ ? 5.00 kg / 49.03 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGZ 16x13x5 [M4] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 190321-2026
Przelicznik magnesów

Siła oderwania

Moc pola

Wpisz wartość w wybraną rubrykę, a wszystkie inne rubryki zostaną obliczone w locie.

Inne propozycje

MW 20x2.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 20x2.5 / N38 - magnes neodymowy walcowy

3.01 zł brutto / szt.
MP 5x2.7/1.2x5 S / N38 - magnes neodymowy pierścieniowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 5x2.7/1.2x5 S / N38 - magnes neodymowy pierścieniowy

0.836 zł brutto / szt.
SM 32x500 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x500 [2xM8] / N52 - separator magnetyczny

1562.10 zł brutto / szt.
UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

3.33 zł brutto / szt.
Ten typ uchwytu posiada wystający trzpień gwintowany (śrubę), co czyni go idealnym do montażu w otworach przelotowych. Wystarczy przełożyć gwint przez otwór w elemencie i dokręcić nakrętkę z drugiej strony. Są powszechnie stosowane przy budowie maszyn, stoisk targowych, w oświetleniu i reklamie.
Śruba jest solidnie osadzona w kubku, jednak przy dokręcaniu nakrętki trzeba zachować umiar. Przy montażu warto używać klucza dynamometrycznego lub dokręcać z wyczuciem. Konstrukcja jest trwała i przystosowana do warunków przemysłowych.
Maksymalna temperatura pracy wynosi 80 stopni Celsjusza dla wersji standardowej. W ofercie posiadamy również uchwyty wykonane z magnesów ferrytowych (odporne do 200°C) lub specjalne wersje wysokotemperaturowe. Pamiętaj, że nawet chwilowe przegrzanie może osłabić uchwyt.
Uchwyty wyposażone są w standardowe gwinty metryczne (np. M4, M6, M8, M10). Upewnij się, że długość gwintu jest wystarczająca do przejścia przez otwór w Twoim materiale i dokręcenia nakrętki. Jest to solidne połączenie gwintowane, gotowe do użycia.
Układ magnetyczny w kubku jest bardziej efektywny energetycznie niż sam magnes o tych samych wymiarach. Jednakże taki układ działa punktowo i wymaga bezpośredniego styku z metalem.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Plusy

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe właściwości, takie jak::
  • Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie tracą na sile o symboliczny 1%.
  • Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im elegancki i gładki charakter.
  • Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
  • Wykazują imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Dają się łatwo formować do niestandardowych wymiarów, co pozwala na ich adaptację w przemyśle.
  • Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i urządzeń ratujących życie.
  • Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Słabe strony

Mimo zalet, posiadają też wady:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Charakterystyka udźwigu

Najwyższa nośność magnesu – co ma na to wpływ?

Deklarowana siła magnesu reprezentuje siły granicznej, którą uzyskano w warunkach laboratoryjnych, co oznacza test:
  • z zastosowaniem podłoża ze stali niskowęglowej, która służy jako idealny przewodnik strumienia
  • o grubości nie mniejszej niż 10 mm
  • z powierzchnią oczyszczoną i gładką
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do powierzchni mocowania
  • przy temperaturze ok. 20 stopni Celsjusza

Czynniki determinujące udźwig w warunkach realnych

Podczas codziennego użytkowania, faktyczna siła trzymania zależy od szeregu czynników, uszeregowanych od najbardziej istotnych:
  • Dystans – obecność ciała obcego (farba, brud, szczelina) działa jak izolator, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Sposób obciążenia – parametr katalogowy dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes trzyma znacznie mniejszą moc (zazwyczaj ok. 20-30% siły maksymalnej).
  • Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast zamienić się w udźwig.
  • Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale nierdzewne mogą mieć gorsze właściwości magnetyczne.
  • Faktura blachy – powierzchnie gładkie zapewniają maksymalny styk, co poprawia nasycenie pola. Nierówny metal osłabiają chwyt.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig wyznaczano używając gładkiej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Ponadto, nawet drobny odstęp między magnesem, a blachą obniża udźwig.

Ostrzeżenia
Implanty medyczne

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.

Niebezpieczeństwo przytrzaśnięcia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Dla uczulonych

Wiedza medyczna potwierdza, że nikiel (typowe wykończenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Ryzyko połknięcia

Zawsze chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest wysokie, a konsekwencje połączenia się magnesów wewnątrz organizmu są dramatyczne.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Wpływ na smartfony

Moduły GPS i smartfony są wyjątkowo wrażliwe na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Ochrona oczu

Spieki NdFeB to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Zderzenie dwóch magnesów wywoła ich pęknięcie na ostre odłamki.

Nośniki danych

Nie przykładaj magnesów do dokumentów, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Nie przegrzewaj magnesów

Uważaj na temperaturę. Podgrzanie magnesu powyżej 80 stopni Celsjusza zniszczy jego domenę magnetyczną i siłę przyciągania.

Zasady obsługi

Zachowaj rozwagę. Magnesy neodymowe przyciągają z dużej odległości i zwierają z impetem, często szybciej niż zdążysz zareagować.

Zachowaj ostrożność! Więcej informacji o zagrożeniach w artykule: Niebezpieczne magnesy.
