Produkt dostępny Wysyłamy jutro

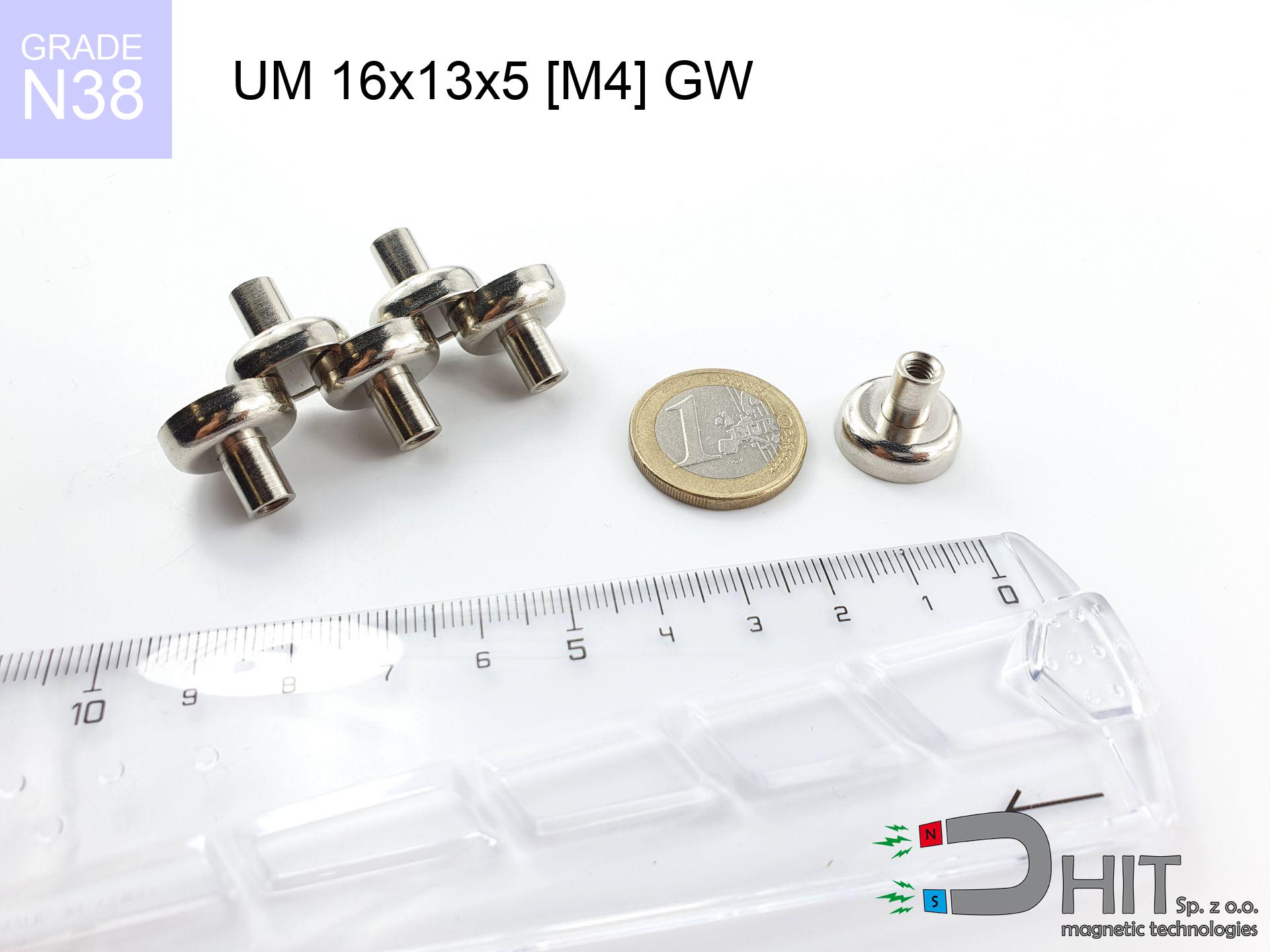

UMGW 16x13x5 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

uchwyt magnetyczny gwint wewnętrzny

Numer katalogowy 180315

GTIN/EAN: 5906301813712

5.00

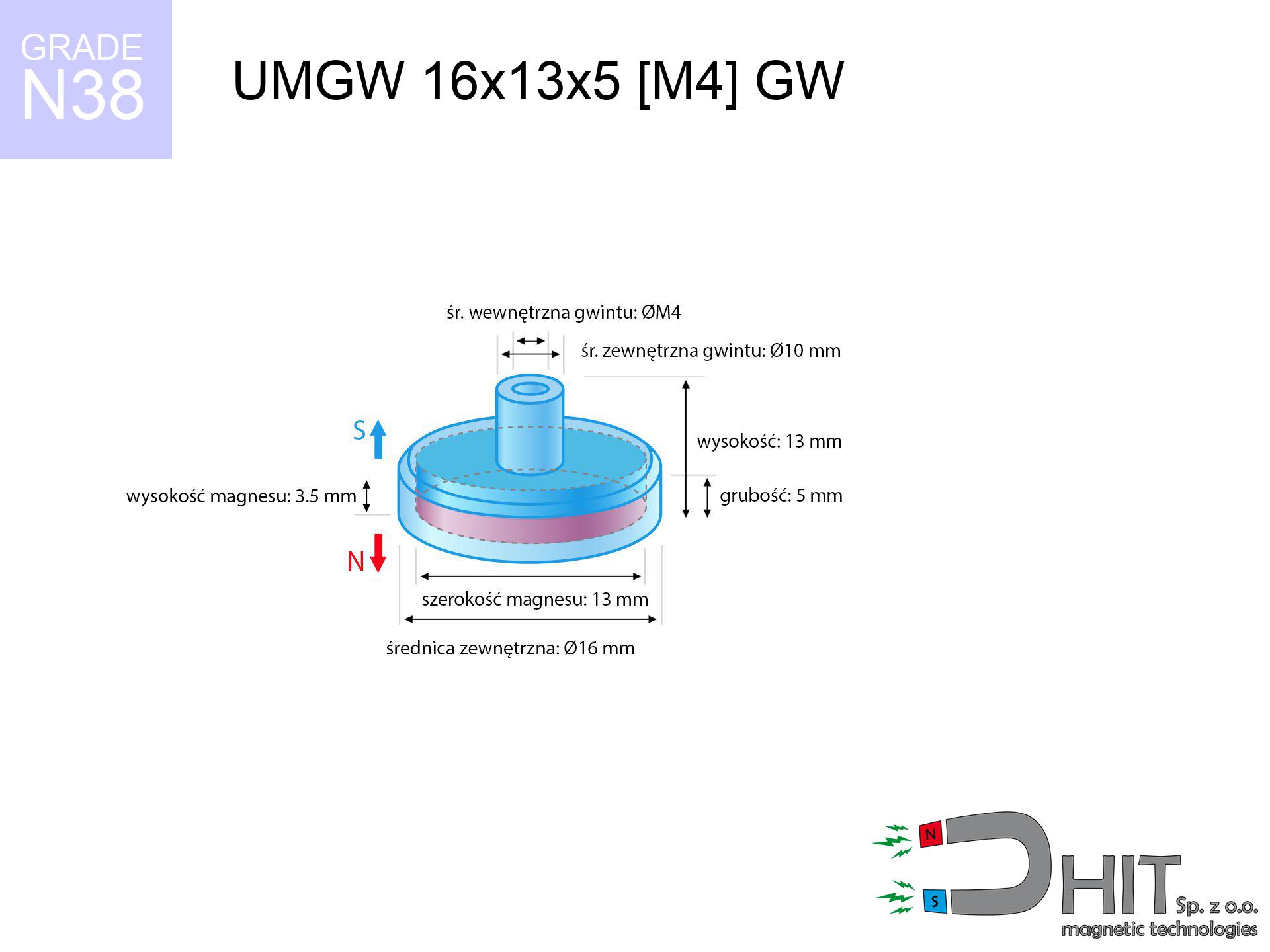

Średnica Ø

16 mm [±1 mm]

Wysokość

13 mm [±1 mm]

Wysokość

5 mm [±1 mm]

Waga

6.6 g

Kierunek magnesowania

↑ osiowy

Udźwig

5.00 kg / 49.03 N

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

3.80 ZŁ z VAT / szt. + cena za transport

3.09 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
3.09 ZŁ
3.80 ZŁ
cena od 150 szt.
2.90 ZŁ
3.57 ZŁ
cena od 500 szt.
2.72 ZŁ
3.34 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Nie wiesz co kupić?

Zadzwoń i zapytaj +48 22 499 98 98 lub napisz za pomocą nasz formularz online w sekcji kontakt.
Moc a także kształt magnesu neodymowego zweryfikujesz u nas w kalkulatorze siły.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Szczegóły techniczne - UMGW 16x13x5 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

Specyfikacja / charakterystyka - UMGW 16x13x5 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

właściwości
właściwości wartości
Nr kat. 180315
GTIN/EAN 5906301813712
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 16 mm [±1 mm]
Wysokość 13 mm [±1 mm]
Wysokość 5 mm [±1 mm]
Waga 6.6 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 5.00 kg / 49.03 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGW 16x13x5 [M4] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe
Specyfikacja materiałowa
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Dane środowiskowe
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 180315-2026
Szybki konwerter jednostek
Siła (udźwig)
Indukcja magnetyczna
Uzupełnij jedną rubrykę, by natychmiast zobaczyć rezultat w pozostałych.

Zobacz też inne propozycje

UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów
Produkt dostępny Wysyłamy jutro

UI 45x13x6 [C321] / N38 - uchwyt magnetyczny do identyfikatorów

2.40 ZŁ brutto / szt.
MPL 50x50x10 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 50x50x10 / N38 - magnes neodymowy płytkowy

42.88 ZŁ brutto / szt.
SM 25x225 [2xM8] / N42 - separator magnetyczny
Produkt dostępny Wysyłamy jutro

SM 25x225 [2xM8] / N42 - separator magnetyczny

627.30 ZŁ brutto / szt.
UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny
Produkt dostępny Wysyłamy jutro

UMGZ 32x18x8 [M6] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

17.98 ZŁ brutto / szt.
Stalowy kubek działa jak zwora, koncentrując strumień magnetyczny i zwiększając udźwig nawet kilkukrotnie. Metalowa osłona zabezpiecza magnes przed uszkodzeniami mechanicznymi, co jest częste w warunkach warsztatowych. Tuleja z gwintem wewnętrznym umożliwia łatwe przykręcenie dowolnego elementu (śruby, haka, rączki).
Należy uważać, aby nie wkręcić śruby zbyt głęboko w tuleję magnesu. Zalecamy sprawdzenie głębokości gwintu przed montażem i ewentualne skrócenie śruby. Warto zabezpieczyć gwint klejem do gwintów, jeśli połączenie ma być trwałe i odporne na drgania.
Są niezastąpione przy budowie stoisk targowych i ekspozycji sklepowych (systemy POS). Umożliwiają tworzenie demontowalnych połączeń, które można łatwo przenieść. Idealne do mocowania oświetlenia na obrabiarkach i stołach spawalniczych.
Nominalny udźwig (dla tego modelu ok. 5.00 kg) jest mierzony w warunkach idealnych: prostopadłe odrywanie od grubej stali (min. 10mm). Przy cienkich blachach (np. karoseria, obudowa lodówki) siła będzie znacznie mniejsza, ponieważ stal nie jest w stanie przejąć całego pola magnetycznego. Przy odrywaniu bocznym (zsuwaniu) siła wynosi tylko ok. 1/3 udźwigu nominalnego.
Obudowa posiada zabezpieczenie antykorozyjne w postaci galwanicznego ocynku lub niklowania. Na deszczu i mrozie powłoka może z czasem ulec degradacji, jeśli nie zostanie zabezpieczona. Sam magnes neodymowy wewnątrz również jest niklowany.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Plusy

Oprócz potężną mocą, te produkty posiadają dodatkowe korzyści::
  • Długowieczność to ich atut – nawet po dekady utrata siły magnetycznej wynosi tylko ~1% (wg testów).
  • Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają wysoki współczynnik odporności magnetycznej.
  • Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
  • Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
  • Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, dysków i urządzeń ratujących życie.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują wysoką skuteczność.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
  • Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
  • Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Parametr siły jest wynikiem testu laboratoryjnego zrealizowanego w warunkach wzorcowych:
  • z wykorzystaniem blachy ze stali o wysokiej przenikalności, która służy jako zwora magnetyczna
  • o przekroju przynajmniej 10 mm
  • z płaszczyzną wolną od rys
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w warunkach ok. 20°C

Praktyczny udźwig: czynniki wpływające

Należy pamiętać, że udźwig roboczy może być niższe w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Szczelina między powierzchniami – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub nierównością) znacząco osłabia efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Kąt odrywania – należy wiedzieć, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada drastycznie, często do poziomu 20-30% wartości nominalnej.
  • Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
  • Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia siłę. Powierzchnie chropowate osłabiają chwyt.
  • Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Pomiar udźwigu realizowano na gładkiej blaszce o odpowiedniej grubości, przy prostopadłym działaniu siły, jednak przy siłach działających równolegle siła trzymania jest mniejsza nawet 75%. Dodatkowo, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża nośność.

Instrukcja bezpiecznej obsługi magnesów
Uwaga na odpryski

Mimo metalicznego wyglądu, neodym jest kruchy i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się pokruszyć na drobiny.

Elektronika precyzyjna

Silne pole magnetyczne destabilizuje funkcjonowanie magnetometrów w telefonach i urządzeniach lokalizacyjnych. Nie zbliżaj magnesów do smartfona, aby uniknąć awarii czujników.

Zagrożenie dla najmłodszych

Te produkty magnetyczne to nie zabawki. Połknięcie dwóch lub więcej magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza stan krytyczny i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Bezpieczna praca

Bądź ostrożny. Magnesy neodymowe działają z dużej odległości i zwierają z ogromną siłą, często szybciej niż zdążysz zareagować.

Dla uczulonych

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Nie zbliżaj do komputera

Nie zbliżaj magnesów do dokumentów, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Temperatura pracy

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Rozruszniki serca

Pacjenci z stymulatorem serca muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może zakłócić działanie urządzenia ratującego życie.

Urazy ciała

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.
