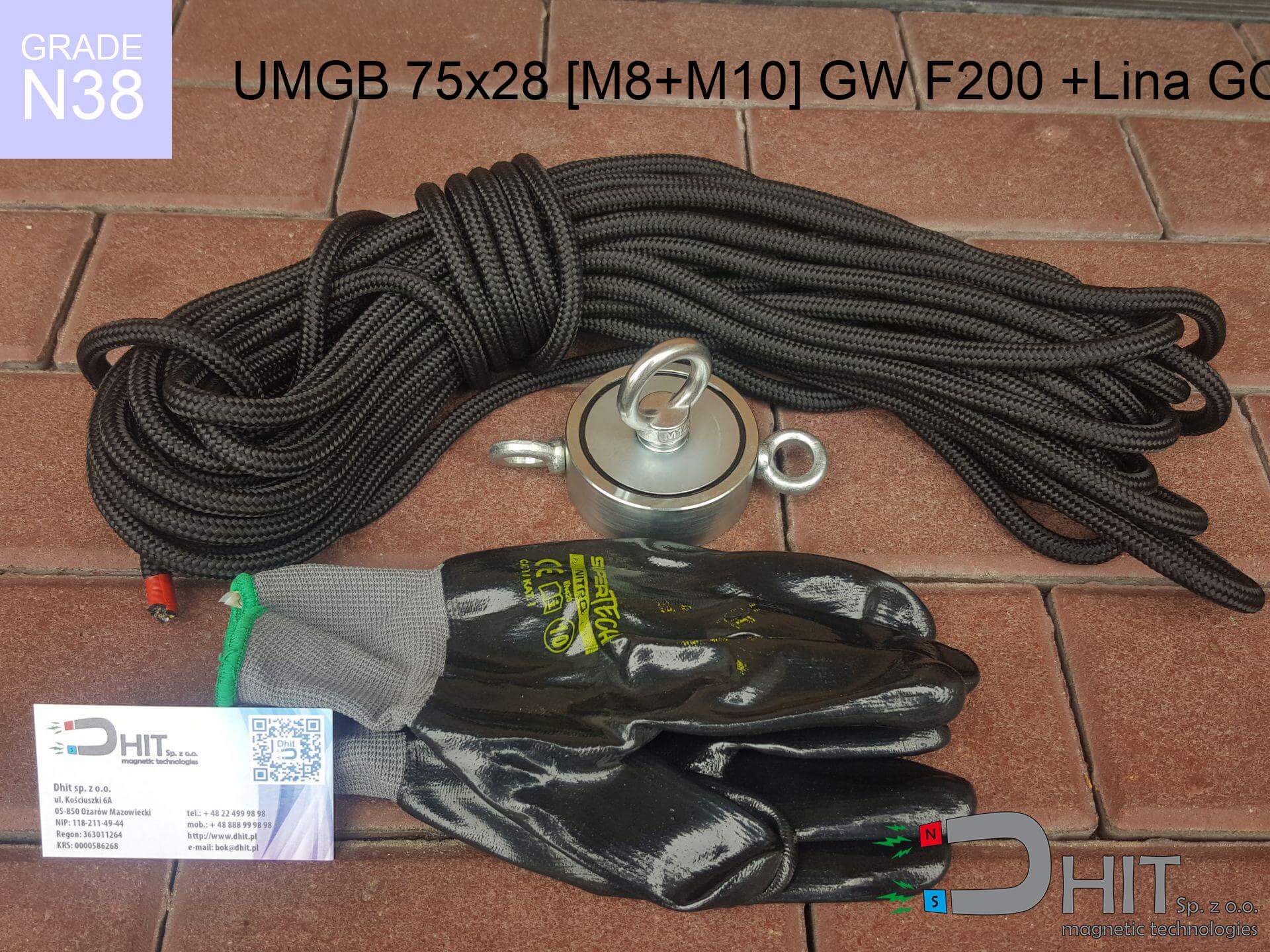

UMGB 75x28 [M8+M10] GW F200 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

uchwyt magnetyczny goblin

Numer katalogowy 350436

GTIN/EAN: 5906301814788

5.00
Udźwig 280.00 kg / 2745.86 N
Średnica Ø
75 mm [±1 mm]
Wysokość
28 mm [±1 mm]
Waga
900 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

174.80 zł netto / szt.

215.00 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
174.80 zł
215.00 zł
cena od 10 szt.
164.31 zł
202.10 zł
cena od 105 szt.
153.82 zł
189.20 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Specyfikacja - UMGB 75x28 [M8+M10] GW F200 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

Specyfikacja / charakterystyka - UMGB 75x28 [M8+M10] GW F200 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

właściwości
właściwości wartości
Nr kat. 350436
GTIN/EAN 5906301814788
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 75 mm [±1 mm]
Wysokość 28 mm [±1 mm]
Waga 900 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 280.00 kg / 2745.86 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGB 75x28 [M8+M10] GW F200 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 350436-2026
Przelicznik magnesów

Udźwig magnesu

Moc pola

Wpisz liczbę w dowolne pole, a inne wartości zostaną obliczone samoistnie.

Zobacz też inne produkty

MPL 50x25x12 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 50x25x12 / N38 - magnes neodymowy płytkowy

45.51 zł brutto / szt.
UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań
Produkt na zamówienie Wysyłamy za 3-5 dni

UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań

450.00 zł brutto / szt.
MPL 200x30x30 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 200x30x30 / N38 - magnes neodymowy płytkowy

563.28 zł brutto / szt.
ZM XMAG2 105 elementów - zabawka magnetyczna
Produkt na zamówienie Wysyłamy za 3-5 dni

ZM XMAG2 105 elementów - zabawka magnetyczna

49.20 zł brutto / szt.

Wady i zalety magnesów z neodymu Nd2Fe14B.

Plusy

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe cechy, takie jak::
  • Cechują się stabilnością – przez okres blisko 10 lat gubią nie więcej niż ~1% swojej mocy (pomiary wskazują na taką wartość).
  • Są niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
  • Dzięki warstwie ochronnej (nikiel, złoto, srebro) zyskują estetyczny, błyszczący wygląd.
  • Wytwarzają niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
  • Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Duża swoboda w projektowaniu kształtu i wymiaru to ich ogromny plus w inżynierii.
  • Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, pamięci masowych i urządzeń ratujących życie.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Minusy

Mimo zalet, posiadają też wady:
  • Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
  • Klasyczne neodymy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Podany w tabeli udźwig jest wynikiem testu laboratoryjnego wykonanego w warunkach wzorcowych:
  • przy użyciu blachy ze specjalnej stali pomiarowej, zapewniającej pełne nasycenie magnetyczne
  • o przekroju wynoszącej minimum 10 mm
  • charakteryzującej się gładkością
  • przy całkowitym braku odstępu (brak zanieczyszczeń)
  • podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
  • w standardowej temperaturze otoczenia

Praktyczny udźwig: czynniki wpływające

Na realną siłę mają wpływ konkretne warunki, m.in. (od najważniejszych):
  • Dystans – obecność ciała obcego (rdza, brud, powietrze) działa jak izolator, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
  • Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy zsuwaniu w dół, siła trzymania spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
  • Grubość podłoża – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Cienka blacha limituje siłę przyciągania (magnes „przebija” ją na wylot).
  • Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Stale nierdzewne mogą generować mniejszy udźwig.
  • Wykończenie powierzchni – idealny styk uzyskamy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
  • Czynnik termiczny – gorące środowisko zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.

Udźwig określano z wykorzystaniem wypolerowanej blachy o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy siłach działających równolegle nośność jest mniejsza nawet 5 razy. Dodatkowo, nawet drobny odstęp między magnesem, a blachą obniża siłę trzymania.

Zasady BHP dla użytkowników magnesów
Wpływ na zdrowie

Dla posiadaczy implantów: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Urządzenia elektroniczne

Bardzo silne pole magnetyczne może usunąć informacje na kartach kredytowych, dyskach twardych i innych pamięciach. Zachowaj odstęp min. 10 cm.

Podatność na pękanie

Chroń oczy. Magnesy mogą eksplodować przy gwałtownym złączeniu, wyrzucając ostre odłamki w powietrze. Noś okulary.

Uwaga: zadławienie

Magnesy neodymowe nie są przeznaczone dla dzieci. Inhalacja kilku magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza stan krytyczny i wymaga natychmiastowej operacji.

Niebezpieczeństwo przytrzaśnięcia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ryzyko uczulenia

Pewna grupa użytkowników wykazuje nadwrażliwość na nikiel, którym powlekane są standardowo magnesy neodymowe. Długotrwała ekspozycja może wywołać zaczerwienienie skóry. Rekomendujemy noszenie rękawic bezlateksowych.

Świadome użytkowanie

Przed przystąpieniem do pracy, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może połamać magnes lub zranić dłoń. Myśl o krok do przodu.

Zagrożenie dla nawigacji

Moduły GPS i smartfony są niezwykle podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może rozalibrować czujniki w Twoim telefonie.

Trwała utrata siły

Kontroluj ciepło. Podgrzanie magnesu powyżej 80 stopni Celsjusza zdegraduje jego strukturę magnetyczną i udźwig.
