Produkt na zamówienie Wysyłamy za 3-5 dni CO2 GPSR PPWR REACH

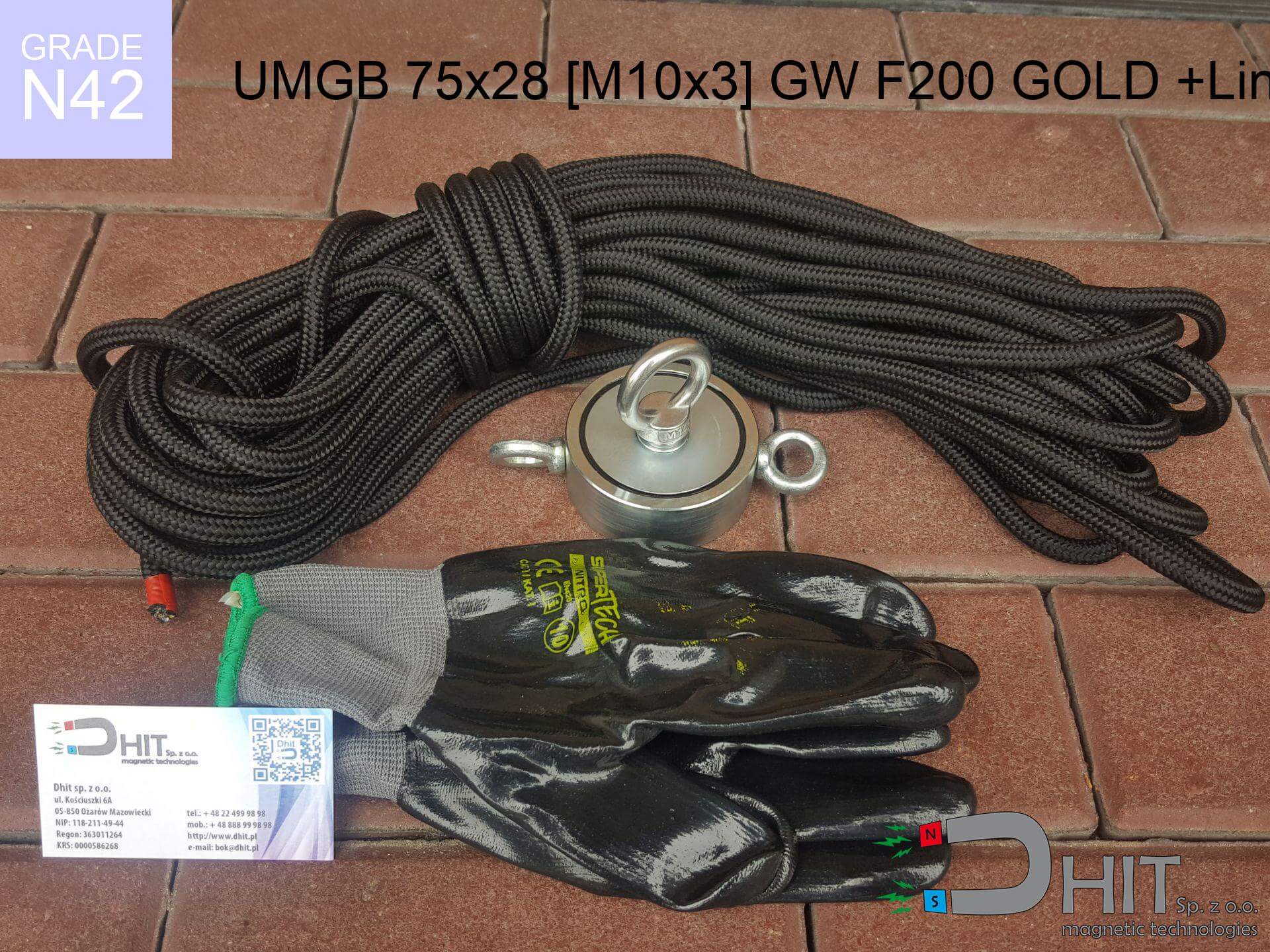

UMGB 75x28 [M10x3] GW F200 GOLD +Lina GOBLIN / N42 - uchwyt magnetyczny goblin

uchwyt magnetyczny goblin

Numer katalogowy 350440

GTIN/EAN: 5906301814825

5.00
Udźwig 310.00 kg / 3040.06 N
Średnica Ø
75 mm [±1 mm]
Wysokość
28 mm [±1 mm]
Waga
900 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

poznaj dane techniczne »

207.32 zł netto / szt.

255.00 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
207.32 zł
255.00 zł
cena od 5 szt.
194.88 zł
239.70 zł
cena od 90 szt.
182.44 zł
224.40 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Specyfikacja techniczna - UMGB 75x28 [M10x3] GW F200 GOLD +Lina GOBLIN / N42 - uchwyt magnetyczny goblin

Specyfikacja / charakterystyka - UMGB 75x28 [M10x3] GW F200 GOLD +Lina GOBLIN / N42 - uchwyt magnetyczny goblin

właściwości
właściwości wartości
Nr kat. 350440
GTIN/EAN 5906301814825
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 75 mm [±1 mm]
Wysokość 28 mm [±1 mm]
Waga 900 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 310.00 kg / 3040.06 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N42

Specyfikacja / charakterystyka UMGB 75x28 [M10x3] GW F200 GOLD +Lina GOBLIN / N42 - uchwyt magnetyczny goblin
właściwości wartości jednostki
Remanencja Br ? 12.9-13.2 kGs
Remanencja Br ? 1290-1320 mT
Koercja bHc ? 10.8-12.0 kOe
Koercja bHc ? 860-955 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 40-42 BH max MGOe
Gęstość energii BHmax ? 318-334 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 350440-2026
Kalkulator miar

Udźwig magnesu

Pole magnetyczne

Wystarczy wpisać jedną wartość, aby kalkulator sam obliczył resztę.

Zobacz też inne produkty

MPL 3x3x3 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 3x3x3 / N38 - magnes neodymowy płytkowy

0.1845 zł brutto / szt.
SM 28x275 [2xM8] / N52 - separator magnetyczny
Produkt na zamówienie Wysyłamy za 3-5 dni

SM 28x275 [2xM8] / N52 - separator magnetyczny

873.30 zł brutto / szt.
MP 40x20x5 / N38 - magnes neodymowy pierścieniowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

12.24 zł brutto / szt.
MPL 5x5x1 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 5x5x1 / N38 - magnes neodymowy płytkowy

0.1845 zł brutto / szt.

Wady i zalety neodymowych magnesów Nd2Fe14B.

Zalety

Poza ogromną siłą, magnesy neodymowe wnoszą dodatkowe korzyści::
  • Długowieczność to ich atut – nawet po 10 lat spadek mocy wynosi tylko ~1% (wg testów).
  • Charakteryzują się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
  • Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
  • Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
  • Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
  • Wszechstronność kształtowania – można je wykonać w rozmaitych formach, dopasowanych do konkretnego projektu.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
  • Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:
  • Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy zderzeniu, dlatego zalecamy osłony lub uchwyty.
  • Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
  • Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
  • Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Wartość udźwigu podana w specyfikacji reprezentuje wartości maksymalnej, którą zmierzono w warunkach laboratoryjnych, a mianowicie:
  • na podłożu wykonanej ze stali miękkiej, optymalnie przewodzącej strumień magnetyczny
  • o grubości przynajmniej 10 mm
  • o szlifowanej powierzchni styku
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w warunkach ok. 20°C

Kluczowe elementy wpływające na udźwig

Na skuteczność trzymania mają wpływ parametry środowiska pracy, takie jak (od priorytetowych):
  • Przerwa między magnesem a stalą – każdy milimetr dystansu (spowodowany np. okleiną lub nierównością) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, udźwig spada znacząco, często do poziomu 20-30% wartości nominalnej.
  • Grubość elementu – dla pełnej efektywności, stal musi być wystarczająco masywna. Blacha "papierowa" ogranicza udźwig (magnes „przebija” ją na wylot).
  • Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe zmniejszają przenikalność magnetyczną i udźwig.
  • Gładkość podłoża – im gładsza i bardziej polerowana powierzchnia, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Ciepło – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu przeprowadzano na gładkiej blaszce o optymalnej grubości, przy siłach prostopadłych, jednak przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięć razy. Ponadto, nawet minimalna przerwa pomiędzy magnesem, a blachą zmniejsza nośność.

Bezpieczna praca z magnesami neodymowymi
Nie zbliżaj do komputera

Potężne oddziaływanie może zniszczyć zapis na kartach kredytowych, nośnikach HDD i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Ostrzeżenie dla alergików

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest silnym alergenem. Jeśli Twoja skóra źle reaguje na metale, unikaj trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Ryzyko pęknięcia

Choć wyglądają jak stal, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Trwała utrata siły

Uważaj na temperaturę. Ekspozycja magnesu powyżej 80 stopni Celsjusza trwale osłabi jego domenę magnetyczną i siłę przyciągania.

Siła neodymu

Stosuj magnesy świadomie. Ich potężna moc może zaskoczyć nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga: zadławienie

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem niepowołanych osób.

Uwaga medyczna

Ostrzeżenie medyczne: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione urządzenia wspomagające.

Smartfony i tablety

Moduły GPS i smartfony są wyjątkowo podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Zagrożenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
