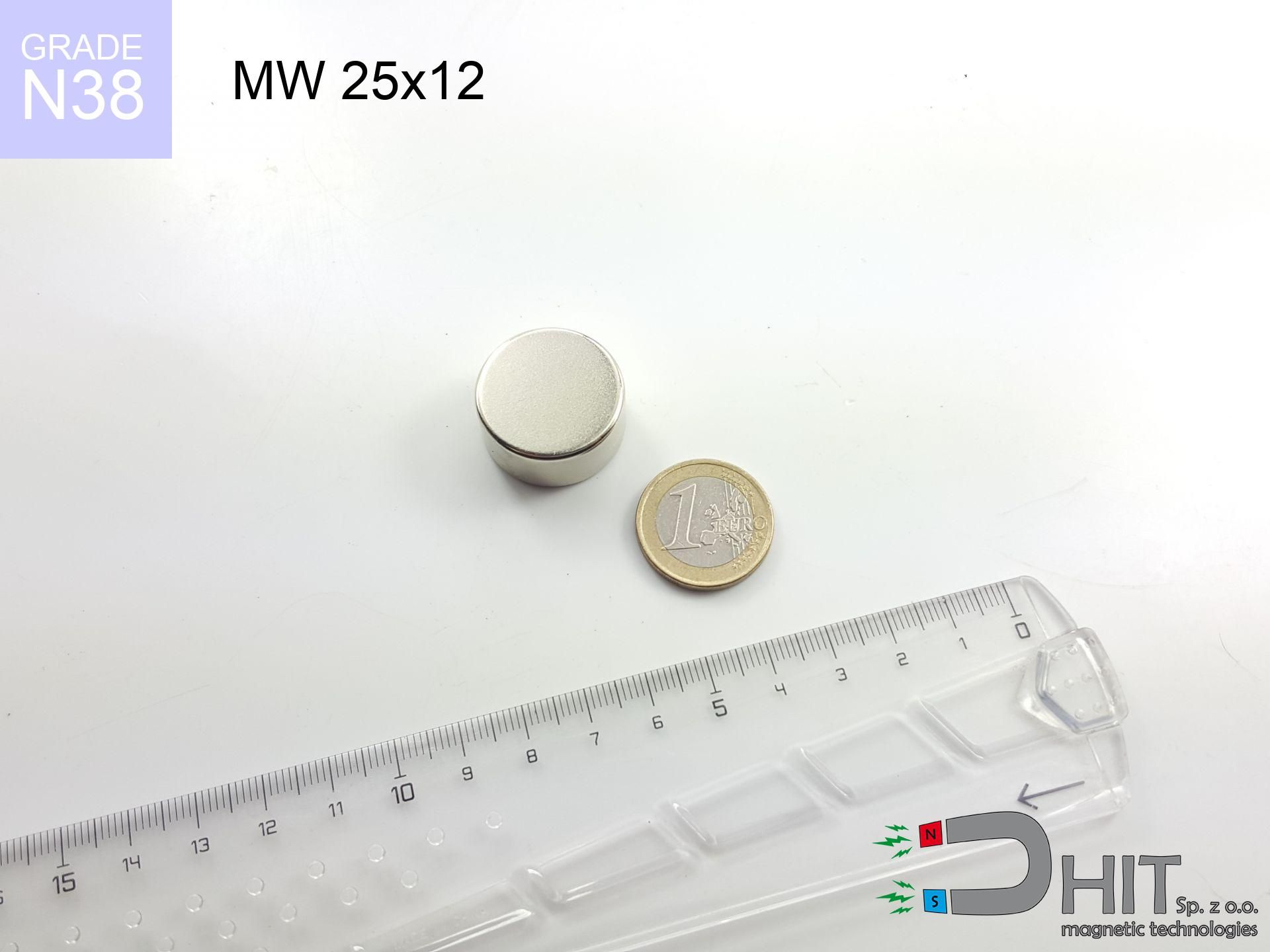

MW 25x12 / N38 - magnes neodymowy walcowy
magnes neodymowy walcowy
Numer katalogowy 010502
GTIN/EAN: 5906301814986
Średnica Ø
25 mm [±0,1 mm]
Wysokość
12 mm [±0,1 mm]
Waga
44.18 g
Kierunek magnesowania
↑ osiowy
Udźwig
19.60 kg / 192.25 N
Indukcja magnetyczna
429.18 mT / 4292 Gs
Powłoka
[NiCuNi] nikiel
16.64 ZŁ z VAT / szt. + cena za transport
13.53 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?
Skontaktuj się z nami telefonicznie
+48 888 99 98 98
albo zostaw wiadomość korzystając z
formularz zapytania
przez naszą stronę.
Moc i kształt elementów magnetycznych testujesz u nas w
modułowym kalkulatorze.
Zamów do 14:00, a wyślemy dziś!
Dane produktu - MW 25x12 / N38 - magnes neodymowy walcowy
Specyfikacja / charakterystyka - MW 25x12 / N38 - magnes neodymowy walcowy
| właściwości | wartości |
|---|---|
| Nr kat. | 010502 |
| GTIN/EAN | 5906301814986 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica Ø | 25 mm [±0,1 mm] |
| Wysokość | 12 mm [±0,1 mm] |
| Waga | 44.18 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 19.60 kg / 192.25 N |
| Indukcja magnetyczna ~ ? | 429.18 mT / 4292 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Analiza techniczna magnesu neodymowego - raport
Niniejsze wartości stanowią bezpośredni efekt analizy matematycznej. Wyniki bazują na modelach dla materiału Nd2Fe14B. Rzeczywiste parametry mogą różnić się od wartości teoretycznych. Prosimy traktować te dane jako punkt odniesienia podczas planowania montażu.
Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - spadek mocy
MW 25x12 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg/lbs/g/N) | Status ryzyka |
|---|---|---|---|
| 0 mm |
4291 Gs
429.1 mT
|
19.60 kg / 43.21 lbs
19600.0 g / 192.3 N
|
niebezpieczny! |
| 1 mm |
3975 Gs
397.5 mT
|
16.82 kg / 37.08 lbs
16820.5 g / 165.0 N
|
niebezpieczny! |
| 2 mm |
3645 Gs
364.5 mT
|
14.15 kg / 31.19 lbs
14147.5 g / 138.8 N
|
niebezpieczny! |
| 3 mm |
3316 Gs
331.6 mT
|
11.71 kg / 25.81 lbs
11707.5 g / 114.9 N
|
niebezpieczny! |
| 5 mm |
2692 Gs
269.2 mT
|
7.72 kg / 17.02 lbs
7718.0 g / 75.7 N
|
średnie ryzyko |
| 10 mm |
1518 Gs
151.8 mT
|
2.45 kg / 5.41 lbs
2451.8 g / 24.1 N
|
średnie ryzyko |
| 15 mm |
863 Gs
86.3 mT
|
0.79 kg / 1.75 lbs
793.5 g / 7.8 N
|
niskie ryzyko |
| 20 mm |
517 Gs
51.7 mT
|
0.29 kg / 0.63 lbs
285.1 g / 2.8 N
|
niskie ryzyko |
| 30 mm |
219 Gs
21.9 mT
|
0.05 kg / 0.11 lbs
51.2 g / 0.5 N
|
niskie ryzyko |
| 50 mm |
63 Gs
6.3 mT
|
0.00 kg / 0.01 lbs
4.2 g / 0.0 N
|
niskie ryzyko |
Tabela 2: Równoległa siła obsunięcia (pion)
MW 25x12 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg/lbs/g/N) |
|---|---|---|
| 0 mm | Stal (~0.2) |
3.92 kg / 8.64 lbs
3920.0 g / 38.5 N
|
| 1 mm | Stal (~0.2) |
3.36 kg / 7.42 lbs
3364.0 g / 33.0 N
|
| 2 mm | Stal (~0.2) |
2.83 kg / 6.24 lbs
2830.0 g / 27.8 N
|
| 3 mm | Stal (~0.2) |
2.34 kg / 5.16 lbs
2342.0 g / 23.0 N
|
| 5 mm | Stal (~0.2) |
1.54 kg / 3.40 lbs
1544.0 g / 15.1 N
|
| 10 mm | Stal (~0.2) |
0.49 kg / 1.08 lbs
490.0 g / 4.8 N
|
| 15 mm | Stal (~0.2) |
0.16 kg / 0.35 lbs
158.0 g / 1.5 N
|
| 20 mm | Stal (~0.2) |
0.06 kg / 0.13 lbs
58.0 g / 0.6 N
|
| 30 mm | Stal (~0.2) |
0.01 kg / 0.02 lbs
10.0 g / 0.1 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MW 25x12 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg/lbs/g/N) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
5.88 kg / 12.96 lbs
5880.0 g / 57.7 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
3.92 kg / 8.64 lbs
3920.0 g / 38.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
1.96 kg / 4.32 lbs
1960.0 g / 19.2 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
9.80 kg / 21.61 lbs
9800.0 g / 96.1 N
|
Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MW 25x12 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg/lbs/g/N) |
|---|---|---|
| 0.5 mm |
|
0.98 kg / 2.16 lbs
980.0 g / 9.6 N
|
| 1 mm |
|
2.45 kg / 5.40 lbs
2450.0 g / 24.0 N
|
| 2 mm |
|
4.90 kg / 10.80 lbs
4900.0 g / 48.1 N
|
| 3 mm |
|
7.35 kg / 16.20 lbs
7350.0 g / 72.1 N
|
| 5 mm |
|
12.25 kg / 27.01 lbs
12250.0 g / 120.2 N
|
| 10 mm |
|
19.60 kg / 43.21 lbs
19600.0 g / 192.3 N
|
| 11 mm |
|
19.60 kg / 43.21 lbs
19600.0 g / 192.3 N
|
| 12 mm |
|
19.60 kg / 43.21 lbs
19600.0 g / 192.3 N
|
Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MW 25x12 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig (kg/lbs/g/N) | Status |
|---|---|---|---|
| 20 °C | 0.0% |
19.60 kg / 43.21 lbs
19600.0 g / 192.3 N
|
OK |
| 40 °C | -2.2% |
19.17 kg / 42.26 lbs
19168.8 g / 188.0 N
|
OK |
| 60 °C | -4.4% |
18.74 kg / 41.31 lbs
18737.6 g / 183.8 N
|
|
| 80 °C | -6.6% |
18.31 kg / 40.36 lbs
18306.4 g / 179.6 N
|
|
| 100 °C | -28.8% |
13.96 kg / 30.77 lbs
13955.2 g / 136.9 N
|
Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MW 25x12 / N38
| Szczelina (mm) | Przyciąganie (kg/lbs) (N-S) | Opór ścinania (kg/lbs/g/N) | Odpychanie (kg/lbs) (N-N) |
|---|---|---|---|
| 0 mm |
55.71 kg / 122.82 lbs
5 494 Gs
|
8.36 kg / 18.42 lbs
8357 g / 82.0 N
|
N/A |
| 1 mm |
51.78 kg / 114.14 lbs
8 273 Gs
|
7.77 kg / 17.12 lbs
7766 g / 76.2 N
|
46.60 kg / 102.73 lbs
~0 Gs
|
| 2 mm |
47.81 kg / 105.40 lbs
7 949 Gs
|
7.17 kg / 15.81 lbs
7172 g / 70.4 N
|
43.03 kg / 94.86 lbs
~0 Gs
|
| 3 mm |
43.94 kg / 96.88 lbs
7 621 Gs
|
6.59 kg / 14.53 lbs
6592 g / 64.7 N
|
39.55 kg / 87.19 lbs
~0 Gs
|
| 5 mm |
36.65 kg / 80.80 lbs
6 960 Gs
|
5.50 kg / 12.12 lbs
5497 g / 53.9 N
|
32.98 kg / 72.72 lbs
~0 Gs
|
| 10 mm |
21.94 kg / 48.36 lbs
5 385 Gs
|
3.29 kg / 7.25 lbs
3291 g / 32.3 N
|
19.74 kg / 43.53 lbs
~0 Gs
|
| 20 mm |
6.97 kg / 15.36 lbs
3 035 Gs
|
1.05 kg / 2.30 lbs
1045 g / 10.3 N
|
6.27 kg / 13.83 lbs
~0 Gs
|
| 50 mm |
0.33 kg / 0.72 lbs
657 Gs
|
0.05 kg / 0.11 lbs
49 g / 0.5 N
|
0.29 kg / 0.65 lbs
~0 Gs
|
| 60 mm |
0.15 kg / 0.32 lbs
439 Gs
|
0.02 kg / 0.05 lbs
22 g / 0.2 N
|
0.13 kg / 0.29 lbs
~0 Gs
|
| 70 mm |
0.07 kg / 0.16 lbs
306 Gs
|
0.01 kg / 0.02 lbs
11 g / 0.1 N
|
0.06 kg / 0.14 lbs
~0 Gs
|
| 80 mm |
0.04 kg / 0.08 lbs
221 Gs
|
0.01 kg / 0.01 lbs
6 g / 0.1 N
|
0.03 kg / 0.07 lbs
~0 Gs
|
| 90 mm |
0.02 kg / 0.05 lbs
165 Gs
|
0.00 kg / 0.01 lbs
3 g / 0.0 N
|
0.02 kg / 0.04 lbs
~0 Gs
|
| 100 mm |
0.01 kg / 0.03 lbs
126 Gs
|
0.00 kg / 0.00 lbs
2 g / 0.0 N
|
0.01 kg / 0.02 lbs
~0 Gs
|
Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MW 25x12 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 13.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 10.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 8.0 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 6.0 cm |
| Immobilizer | 50 Gs (5.0 mT) | 5.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 2.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 2.0 cm |
Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MW 25x12 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
22.84 km/h
(6.35 m/s)
|
0.89 J | |
| 30 mm |
36.85 km/h
(10.24 m/s)
|
2.31 J | |
| 50 mm |
47.51 km/h
(13.20 m/s)
|
3.85 J | |
| 100 mm |
67.17 km/h
(18.66 m/s)
|
7.69 J |
Tabela 9: Parametry powłoki (trwałość)
MW 25x12 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
Tabela 10: Dane elektryczne (Flux)
MW 25x12 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 21 413 Mx | 214.1 µWb |
| Współczynnik Pc | 0.57 | Niski (Płaski) |
Tabela 11: Zastosowanie podwodne
MW 25x12 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 19.60 kg | Standard |
| Woda (dno rzeki) |
22.44 kg
(+2.84 kg zysk z wyporności)
|
+14.5% |
1. Udźwig w pionie
*Ważne: Na powierzchni pionowej magnes zachowa zaledwie ~20-30% nominalnego udźwigu.
2. Wpływ grubości blachy
*Cienka blacha (np. blacha karoseryjna) drastycznie ogranicza siłę trzymania.
3. Spadek mocy w temperaturze
*W klasie N38 maksymalna temperatura to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.57
Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Skład chemiczny materiału
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Ekologia i recykling (GPSR)
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
Sprawdź inne propozycje
Zalety i wady magnesów z neodymu Nd2Fe14B.
Korzyści
- Cechują się stabilnością – przez okres blisko 10 lat tracą maksymalnie ~1% swojej mocy (pomiary wskazują na taką wartość).
- Pozostają niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
- Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co ma znaczenie estetyczne.
- Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
- Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje parametry.
- Duża swoboda w doborze kształtu i wymiaru to ich ogromny plus w konstrukcjach.
- Stanowią kluczowy element w innowacjach, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
- Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.
Ograniczenia
- Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd zalecenie stosowania osłon.
- Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
- Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
- Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
- Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.
Parametry udźwigu
Udźwig maksymalny dla magnesu neodymowego – co ma na to wpływ?
- na bloku wykonanej ze stali miękkiej, efektywnie zamykającej pole magnetyczne
- o przekroju wynoszącej minimum 10 mm
- o idealnie gładkiej powierzchni kontaktu
- w warunkach bezszczelinowych (powierzchnia do powierzchni)
- przy osiowym przyłożeniu siły odrywającej (kąt 90 stopni)
- w neutralnych warunkach termicznych
Kluczowe elementy wpływające na udźwig
- Dystans – obecność jakiejkolwiek warstwy (farba, brud, powietrze) działa jak izolator, co obniża udźwig gwałtownie (nawet o 50% przy 0,5 mm).
- Kierunek siły – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy ześlizgiwaniu, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły nominalnej).
- Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
- Materiał blachy – stal miękka przyciąga najlepiej. Większa zawartość węgla obniżają właściwości magnetyczne i udźwig.
- Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co zwiększa siłę. Powierzchnie chropowate zmniejszają efektywność.
- Ciepło – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a w niskich zyskują na sile (do pewnej granicy).
Pomiar udźwigu wykonywano na gładkiej blaszce o optymalnej grubości, przy prostopadłym działaniu siły, jednak przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet 5 razy. Ponadto, nawet niewielka szczelina między magnesem, a blachą redukuje nośność.
Instrukcja bezpiecznej obsługi magnesów
Zakłócenia GPS i telefonów
Ważna informacja: magnesy neodymowe generują pole, które zakłócają elektronikę precyzyjną. Utrzymuj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.
Uwaga medyczna
Dla posiadaczy implantów: Silne pole magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.
Ostrożność wymagana
Stosuj magnesy świadomie. Ich gigantyczny udźwig może zszokować nawet doświadczonych użytkowników. Bądź skupiony i nie lekceważ ich siły.
Bezpieczny dystans
Nie zbliżaj magnesów do portfela, laptopa czy ekranu. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.
Siła zgniatająca
Silne magnesy mogą połamać palce w ułamku sekundy. Pod żadnym pozorem wkładaj dłoni pomiędzy dwa przyciągające się elementy.
Obróbka mechaniczna
Pył powstający podczas obróbki magnesów jest wybuchowy. Zakaz wiercenia w magnesach w warunkach domowych.
Alergia na nikiel
Informacja alergiczna: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.
Wrażliwość na ciepło
Monitoruj warunki termiczne. Podgrzanie magnesu powyżej 80 stopni Celsjusza zniszczy jego domenę magnetyczną i udźwig.
Ryzyko połknięcia
Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do martwicy tkanek. Trzymaj z dala od dzieci i zwierząt.
Uwaga na odpryski
Chroń oczy. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.
