Produkt dostępny Wysyłamy za 2 dni CO2 GPSR PPWR REACH

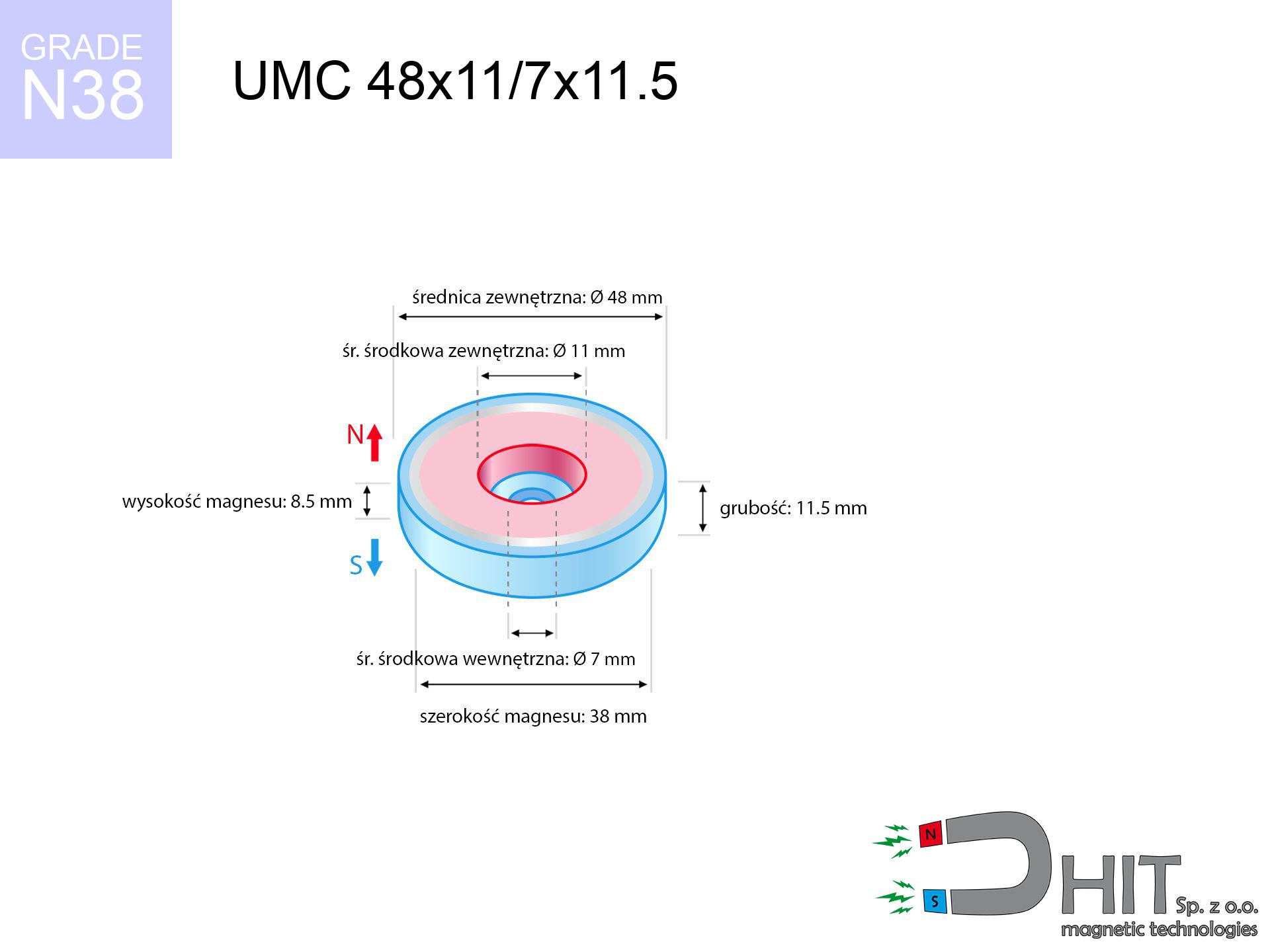

UMC 48x11/7x11.5 / N38 - uchwyt magnetyczny cylindryczny

uchwyt magnetyczny cylindryczny

Numer katalogowy 320412

GTIN/EAN: 5906301814689

Udźwig 63.00 kg / 617.82 N
Średnica
48 mm [±1 mm]
Średnica wewnętrzna Ø
11/7 mm [±1 mm]
Wysokość
11.5 mm [±1 mm]
Waga
114 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz dane techniczne »

36.67 zł netto / szt.

45.10 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
36.67 zł
45.10 zł
cena od 10 szt.
34.47 zł
42.40 zł
cena od 30 szt.
32.27 zł
39.69 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - UMC 48x11/7x11.5 / N38 - uchwyt magnetyczny cylindryczny

Specyfikacja / charakterystyka - UMC 48x11/7x11.5 / N38 - uchwyt magnetyczny cylindryczny

właściwości
właściwości wartości
Nr kat. 320412
GTIN/EAN 5906301814689
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica 48 mm [±1 mm]
Średnica wewnętrzna Ø 11/7 mm [±1 mm]
Wysokość 11.5 mm [±1 mm]
Waga 114 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 63.00 kg / 617.82 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMC 48x11/7x11.5 / N38 - uchwyt magnetyczny cylindryczny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 320412-2026
Kalkulator miar

Udźwig magnesu

Indukcja magnetyczna

Wstaw dane w dowolne pole, a reszta uzupełnią się w locie.

Inne propozycje

MW 10x4 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 10x4 / N38 - magnes neodymowy walcowy

1.021 zł brutto / szt.
MW 33x10 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 33x10 / N38 - magnes neodymowy walcowy

26.52 zł brutto / szt.
UI 45x13x5 [M301] / N38 - uchwyt magnetyczny do identyfikatorów
Produkt dostępny Wysyłamy za 2 dni

UI 45x13x5 [M301] / N38 - uchwyt magnetyczny do identyfikatorów

2.40 zł brutto / szt.
MW 8x4 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 8x4 / N38 - magnes neodymowy walcowy

0.701 zł brutto / szt.
Są to magnesy w kształcie pręta w mosiężnej lub stalowej tulei, idealne do osadzania w głębokich gniazdach. Stosowane są w pozycjonowaniu elementów, formach wtryskowych, wykrojnikach oraz automatyce.
Można go również wkleić lub wprasować (z zachowaniem tolerancji) w przygotowany otwór. Jest to rozwiązanie precyzyjne, trwałe i umożliwiające regulację głębokości osadzenia.
Cała energia magnesu jest kierowana wyłącznie na czoło (powierzchnię aktywną), zwiększając siłę punktową. Jest to kluczowa cecha przy montażu w stalowych gniazdach, aby magnes nie "kleił" się do ścianek otworu podczas wkładania.
Stalowa obudowa zapewnia doskonałą ochronę mechaniczną dla kruchego magnesu przed uderzeniami. Ryzyko pęknięcia magnesu przy normalnym użytkowaniu jest minimalne, gdyż jest on osłonięty.
Wymiary mogą się nieznacznie różnić, więc nie zawsze są to elementy pasowane typu H7 bez obróbki. Jest to produkt przemysłowy, a nie precyzyjny element maszynowy, choć wykonanie jest staranne.

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Korzyści

Należy pamiętać, iż obok wysokiej mocy, produkty te cechują się następującymi zaletami:
  • Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o symboliczny 1%.
  • Charakteryzują się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
  • Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i lśniący charakter.
  • Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
  • Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Opcja produkcji skomplikowanych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
  • Są niezbędne w innowacjach, zasilając silniki, sprzęt szpitalny czy elektronikę użytkową.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Słabe strony

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy to dobre rozwiązanie.
  • Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
  • Ze względu na twardość, nie zaleca się gwintowania magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Ryzyko połknięcia – drobne magnesy są groźne dla dzieci. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą utrudniać badania (np. rezonans).
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Parametry udźwigu

Siła oderwania magnesu w optymalnych warunkach – co ma na to wpływ?

Siła oderwania została określona dla najkorzystniejszych warunków, obejmującej:
  • na płycie wykonanej ze stali miękkiej, doskonale skupiającej strumień magnetyczny
  • o grubości przynajmniej 10 mm
  • z płaszczyzną oczyszczoną i gładką
  • przy całkowitym braku odstępu (brak powłok)
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w temperaturze pokojowej

Praktyczny udźwig: czynniki wpływające

Należy pamiętać, że trzymanie magnesu będzie inne pod wpływem poniższych elementów, w kolejności ważności:
  • Przerwa między magnesem a stalą – każdy milimetr dystansu (spowodowany np. okleiną lub nierównością) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Wektor obciążenia – maksymalny parametr osiągamy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po powierzchni jest zazwyczaj wielokrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość elementu – dla pełnej efektywności, stal musi być odpowiednio gruba. Blacha "papierowa" limituje udźwig (magnes „przebija” ją na wylot).
  • Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe obniżają przenikalność magnetyczną i udźwig.
  • Gładkość – idealny styk jest możliwy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
  • Temperatura – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, natomiast przy próbie przesunięcia magnesu nośność jest mniejsza nawet 5 razy. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

Zasady BHP dla użytkowników magnesów
Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Pole magnetyczne a elektronika

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, aparaty słuchowe, zegarki mechaniczne).

Chronić przed dziećmi

Magnesy neodymowe to nie zabawki. Inhalacja kilku magnesów może doprowadzić do ich zaciśnięciem jelit, co stanowi śmiertelne niebezpieczeństwo i wymaga natychmiastowej operacji.

Nie przegrzewaj magnesów

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Zagrożenie życia

Osoby z rozrusznikiem serca muszą utrzymać duży odstęp od magnesów. Pole magnetyczne może zatrzymać działanie urządzenia ratującego życie.

Magnesy są kruche

Magnesy neodymowe to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Zderzenie dwóch magnesów spowoduje ich pęknięcie na drobne kawałki.

Potężne pole

Zachowaj rozwagę. Magnesy neodymowe działają z daleka i łączą się z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Trzymaj z dala od elektroniki

Pamiętaj: magnesy neodymowe wytwarzają pole, które zakłócają elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Uczulenie na powłokę

Pewna grupa użytkowników posiada uczulenie na pierwiastek nikiel, którym powlekane są standardowo magnesy neodymowe. Dłuższy kontakt może wywołać silną reakcję alergiczną. Sugerujemy noszenie rękawic bezlateksowych.

Safety First! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?
