UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

Produkt dostępny Wysyłamy za 3 dni

UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

uchwyt magnetyczny cylindryczny

Numer katalogowy 320411

GTIN/EAN: 5906301814672

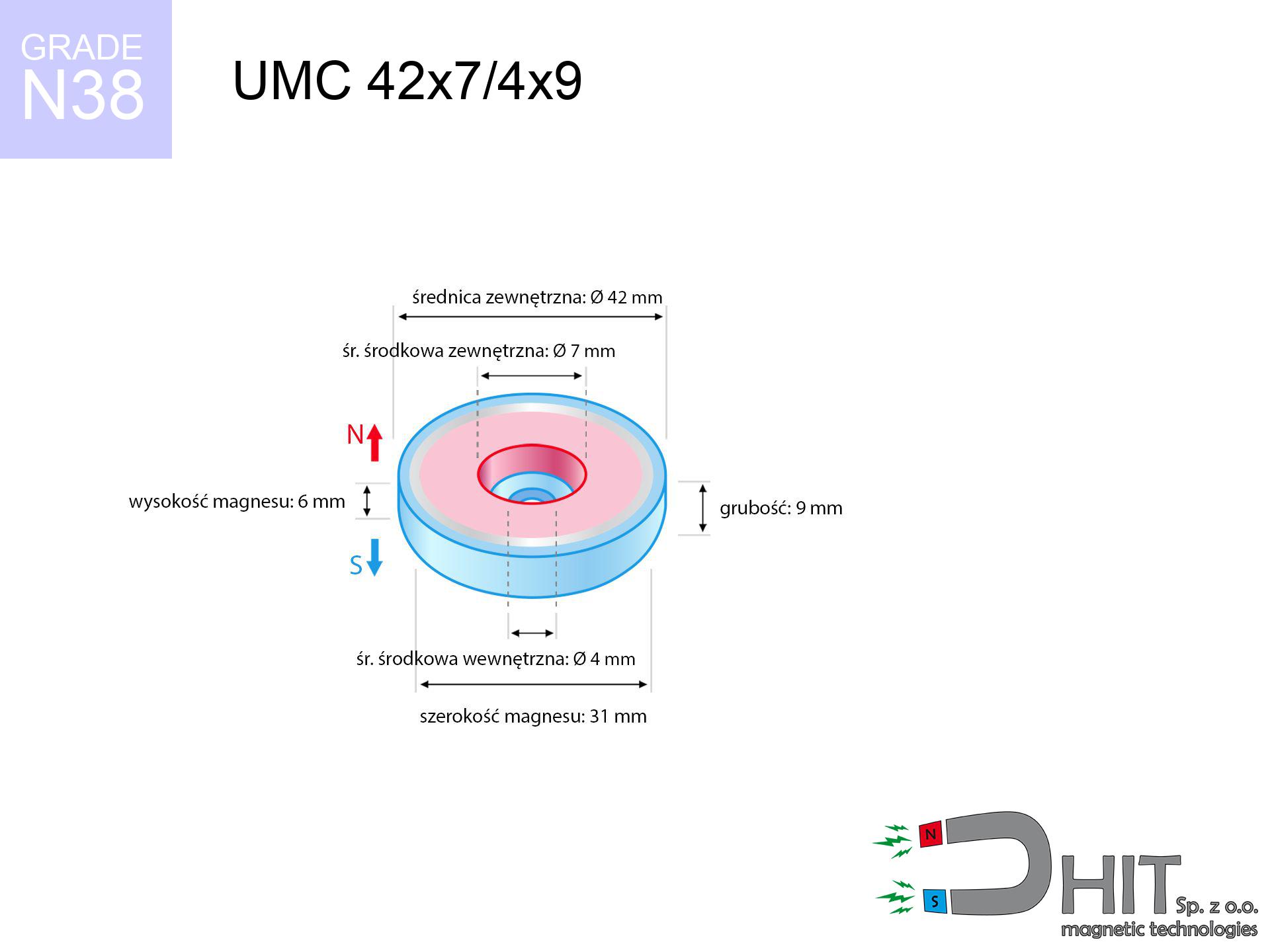

Średnica

42 mm [±1 mm]

Średnica wewnętrzna Ø

7/4 mm [±1 mm]

Wysokość

9 mm [±1 mm]

Waga

72 g

Udźwig

32.00 kg / 313.81 N

Powłoka

[NiCuNi] nikiel

poznaj właściwości »

29.99 ZŁ z VAT / szt. + cena za transport

24.38 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

24.38 ZŁ

29.99 ZŁ

cena od 20 szt.

22.92 ZŁ

28.19 ZŁ

cena od 40 szt.

21.45 ZŁ

26.39 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Potrzebujesz porady?

Zadzwoń i zapytaj +48 22 499 98 98 alternatywnie napisz za pomocą formularz zgłoszeniowy przez naszą stronę.
Siłę oraz budowę magnesów zobaczysz dzięki naszemu kalkulatorze masy magnetycznej.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Specyfikacja techniczna produktu - UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

Specyfikacja / charakterystyka - UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

właściwości

właściwości	wartości
Nr kat.	320411
GTIN/EAN	5906301814672
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	42 mm [±1 mm]
Średnica wewnętrzna Ø	7/4 mm [±1 mm]
Wysokość	9 mm [±1 mm]
Waga	72 g
Udźwig ~ ?	32.00 kg / 313.81 N
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMC 42x7/4x9 / N38 - uchwyt magnetyczny cylindryczny

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 320411-2026

Kalkulator miar

Siła oderwania

Kilogramy (kg)

Newtony (N)

Siła w lbs

Pole magnetyczne

Tesla (T)

Wprowadź liczbę gdziekolwiek, a pozostałe pola przeliczą się w locie.

Zobacz też inne propozycje

Produkt dostępny Wysyłamy za 3 dni

SM 32x425 [2xM8] / N52 - separator magnetyczny

1340.70 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

UI 17.5x5 [C310] / N38 - uchwyt magnetyczny do identyfikatorów

1.316 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

AM szekla [M10] - akcesoria magnetyczne

4.92 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 3 dni

SM 25x175 [2xM8] / N42 - separator magnetyczny

467.40 ZŁ brutto / szt.

Uchwyty cylindryczne (Typ B) wyróżniają się dużą wysokością korpusu, co pozwala na ich głęboki montaż. Używa się ich tam, gdzie magnes musi być schowany głęboko w materiale lub precyzyjnie pozycjonowany.

Uchwyty te posiadają zazwyczaj wewnętrzny gwint (ślepy lub przelotowy) na tylnej ścianie. Dzięki długiemu korpusowi, magnes jest stabilny w otworze i nie przekasza się.

Konstrukcja powoduje zwarcie strumienia magnetycznego wewnątrz, dzięki czemu boki są praktycznie niemagnetyczne. Zwiększa to siłę przyciągania w osi magnesu i ułatwia montaż w ferromagnetycznych blokach.

Jest to jeden z najbardziej wytrzymałych typów uchwytów, odporny na zgniatanie. Dzięki solidnej budowie, uchwyt wytrzymuje wielokrotne uderzenia i wstrząsy podczas cykli pracy.

Uchwyty te są produkowane z tolerancją standardową dla magnesów przemysłowych (zazwyczaj ±0,1 mm lub h6). Dla pewności montażu i centrowania stosuje się klejenie lub mocowanie śrubowe od tyłu.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne istotne cechy, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest błyszcząca i wygląda estetycznie.
Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Możliwość uzyskania złożonych kształtów sprawia, że są idealne do indywidualnych zastosowań.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, rezonansach oraz systemach IT.
Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Warto znać też słabe strony magnesów neodymowych:

Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Udźwig maksymalny dla magnesu neodymowego – od czego zależy?

Podany w tabeli udźwig jest rezultatem pomiaru wykonanego w następującej konfiguracji:

na podłożu wykonanej ze stali miękkiej, doskonale skupiającej pole magnetyczne
której grubość wynosi ok. 10 mm
o szlifowanej powierzchni styku
przy całkowitym braku odstępu (bez powłok)
przy osiowym wektorze siły (kąt 90 stopni)
przy temperaturze pokojowej

Wpływ czynników na nośność magnesu w praktyce

W praktyce, rzeczywisty udźwig jest determinowana przez wielu zmiennych, wymienionych od najważniejszych:

Przerwa między powierzchniami – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Wektor obciążenia – największą siłę mamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po blasze jest zazwyczaj wielokrotnie mniejsza (ok. 1/5 udźwigu).
Masywność podłoża – za chuda płyta nie zamyka strumienia, przez co część mocy jest tracona na drugą stronę.
Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Jakość powierzchni – im gładsza i bardziej polerowana powierzchnia, tym lepsze przyleganie i wyższy udźwig. Nierówności działają jak mikroszczeliny.
Wpływ temperatury – wysoka temperatura zmniejsza pole magnetyczne. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Udźwig wyznaczano stosując wypolerowanej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet minimalna przerwa pomiędzy magnesem, a blachą zmniejsza siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów

Nośniki danych

Nie zbliżaj magnesów do dokumentów, laptopa czy ekranu. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz wymazać paski magnetyczne z kart.

Ogromna siła

Przed przystąpieniem do pracy, przeczytaj instrukcję. Gwałtowne złączenie może zniszczyć magnes lub zranić dłoń. Myśl o krok do przodu.

Magnesy są kruche

Spieki NdFeB to materiał ceramiczny, co oznacza, że są bardzo kruche. Upadek dwóch magnesów spowoduje ich rozkruszenie na drobne kawałki.

Zagrożenie dla nawigacji

Uwaga: magnesy neodymowe wytwarzają pole, które zakłócają systemy nawigacji. Zachowaj bezpieczny dystans od komórki, tabletu i nawigacji.

Implanty kardiologiczne

Dla posiadaczy implantów: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ryzyko rozmagnesowania

Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Produkt nie dla dzieci

Koniecznie zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a skutki połączenia się magnesów wewnątrz organizmu są nieodwracalne.

Uczulenie na powłokę

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Ostrzeżenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
