Produkt dostępny Wysyłamy za 2 dni

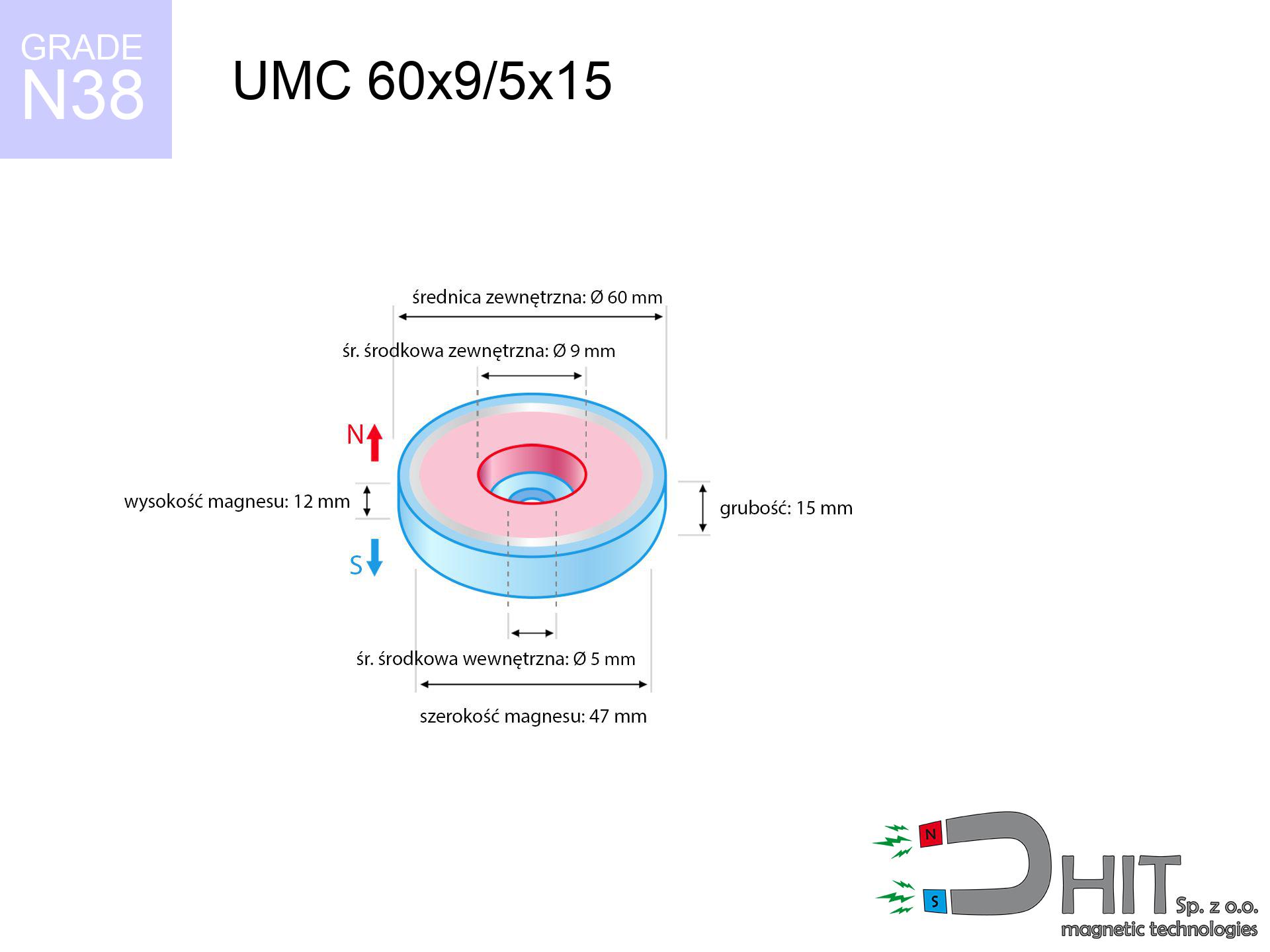

UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

uchwyt magnetyczny cylindryczny

Numer katalogowy 320413

GTIN/EAN: 5906301814696

Średnica

60 mm [±1 mm]

Średnica wewnętrzna Ø

9/5 mm [±1 mm]

Wysokość

15 mm [±1 mm]

Waga

240 g

Udźwig

95.00 kg / 931.63 N

Powłoka

[NiCuNi] nikiel

zobacz specyfikację techniczną »

64.94 ZŁ z VAT / szt. + cena za transport

52.80 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?
cena od 1 szt.
52.80 ZŁ
64.94 ZŁ
cena od 10 szt.
49.63 ZŁ
61.05 ZŁ
cena od 20 szt.
46.46 ZŁ
57.15 ZŁ
Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów
Potrzebujesz porady?

Zadzwoń i zapytaj +48 888 99 98 98 albo napisz poprzez formularz przez naszą stronę.
Masę a także formę magnesów neodymowych przetestujesz u nas w kalkulatorze siły.

Zamów do 14:00, a wyślemy dziś!

Szczegółowa specyfikacja UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

Specyfikacja / charakterystyka - UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

właściwości
właściwości wartości
Nr kat. 320413
GTIN/EAN 5906301814696
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica 60 mm [±1 mm]
Średnica wewnętrzna Ø 9/5 mm [±1 mm]
Wysokość 15 mm [±1 mm]
Waga 240 g
Udźwig ~ ? 95.00 kg / 931.63 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 312 - 380 °C
Temperatura Curie TF 593 - 716 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR
Skład chemiczny materiału
żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%
Zrównoważony rozwój
recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 320413-2026
Szybki konwerter jednostek
Siła (udźwig)
Pole magnetyczne
Wypełnij jedną rubrykę, a zobaczysz gotowe przeliczenia dla wszystkich jednostek.

Inne propozycje

RM R8 ULTRA - 13000 Gs / N52 - rozdzielacz magnetyczny
Produkt dostępny Wysyłamy za 2 dni

RM R8 ULTRA - 13000 Gs / N52 - rozdzielacz magnetyczny

200.00 ZŁ brutto / szt.
MW 8x1.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy za 2 dni

MW 8x1.5 / N38 - magnes neodymowy walcowy

0.455 ZŁ brutto / szt.
MPL 40x40x15 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy za 2 dni

MPL 40x40x15 / N38 - magnes neodymowy płytkowy

55.37 ZŁ brutto / szt.
SM 32x375 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Wysyłamy za 2 dni

SM 32x375 [2xM8] / N52 - separator magnetyczny

1193.10 ZŁ brutto / szt.
Uchwyty cylindryczne (Typ B) wyróżniają się dużą wysokością korpusu, co pozwala na ich głęboki montaż. Dzięki ekranowaniu bocznemu nie "łapią" ścianek otworu montażowego, co ułatwia instalację.
Montaż odbywa się poprzez przykręcenie śrubą od tyłu urządzenia lub maszyny. Jest to rozwiązanie precyzyjne, trwałe i umożliwiające regulację głębokości osadzenia.
Konstrukcja powoduje zwarcie strumienia magnetycznego wewnątrz, dzięki czemu boki są praktycznie niemagnetyczne. Zwiększa to siłę przyciągania w osi magnesu i ułatwia montaż w ferromagnetycznych blokach.
Jest to jeden z najbardziej wytrzymałych typów uchwytów, odporny na zgniatanie. Ryzyko pęknięcia magnesu przy normalnym użytkowaniu jest minimalne, gdyż jest on osłonięty.
Wymiary mogą się nieznacznie różnić, więc nie zawsze są to elementy pasowane typu H7 bez obróbki. Jeśli wymagana jest wysoka precyzja, należy zmierzyć konkretną partię suwmiarką przed obróbką gniazd.

Zalety i wady magnesów z neodymu Nd2Fe14B.

Plusy

Neodymy to nie tylko siła, ale także inne istotne właściwości, takie jak::
  • Długowieczność to ich atut – po upływie dekady spadek mocy wynosi tylko ~1% (wg testów).
  • Są stabilne magnetycznie, gdyż wykazują potężną odporność na pola rozmagnesowujące.
  • Łączą moc z estetyką – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
  • Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na ogromną siłę.
  • Posiadają imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Szerokie możliwości w doborze kształtu i wymiaru to ich ogromny plus w konstrukcjach.
  • Stanowią kluczowy element w technologiach przyszłości, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
  • Potęga w małej formie – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy jest kluczowa.
  • Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
  • Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
  • Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co ma na to wpływ?

Siła trzymania 95.00 kg jest wartością teoretyczną maksymalną przeprowadzonego w warunkach wzorcowych:
  • z wykorzystaniem blachy ze stali niskowęglowej, działającej jako element zamykający obwód
  • której grubość to min. 10 mm
  • charakteryzującej się gładkością
  • w warunkach idealnego przylegania (powierzchnia do powierzchni)
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • w standardowej temperaturze otoczenia

Udźwig magnesu w użyciu – kluczowe czynniki

Na realną siłę oddziałują parametry środowiska pracy, takie jak (od priorytetowych):
  • Szczelina między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
  • Grubość stali – za chuda blacha powoduje nasycenie magnetyczne, przez co część strumienia ucieka w powietrzu.
  • Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla obniżają przenikalność magnetyczną i udźwig.
  • Faktura blachy – szlifowane elementy zapewniają maksymalny styk, co zwiększa siłę. Powierzchnie chropowate osłabiają chwyt.
  • Temperatura – wzrost temperatury powoduje tymczasowy spadek siły. Warto sprawdzić limit termiczny dla danego modelu.

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięciokrotnie. Ponadto, nawet minimalna przerwa między magnesem, a blachą obniża udźwig.

Zasady BHP dla użytkowników magnesów
Interferencja medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Zasady obsługi

Używaj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zaskoczyć nawet doświadczonych użytkowników. Zachowaj czujność i nie lekceważ ich siły.

Ostrzeżenie dla alergików

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Zagrożenie dla elektroniki

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz urządzenia precyzyjne (rozruszniki serca, aparaty słuchowe, czasomierze).

Rozprysk materiału

Spieki NdFeB to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich rozkruszenie na drobne kawałki.

Elektronika precyzyjna

Intensywne promieniowanie magnetyczne wpływa negatywnie na funkcjonowanie czujników w telefonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Utrata mocy w cieple

Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Tylko dla dorosłych

Sprzedaż wyłącznie dla dorosłych. Drobne magnesy mogą zostać połknięte, co prowadzi do perforacji jelit. Trzymaj poza zasięgiem dzieci i zwierząt.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Siła zgniatająca

Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zachowaj ostrożność! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?
