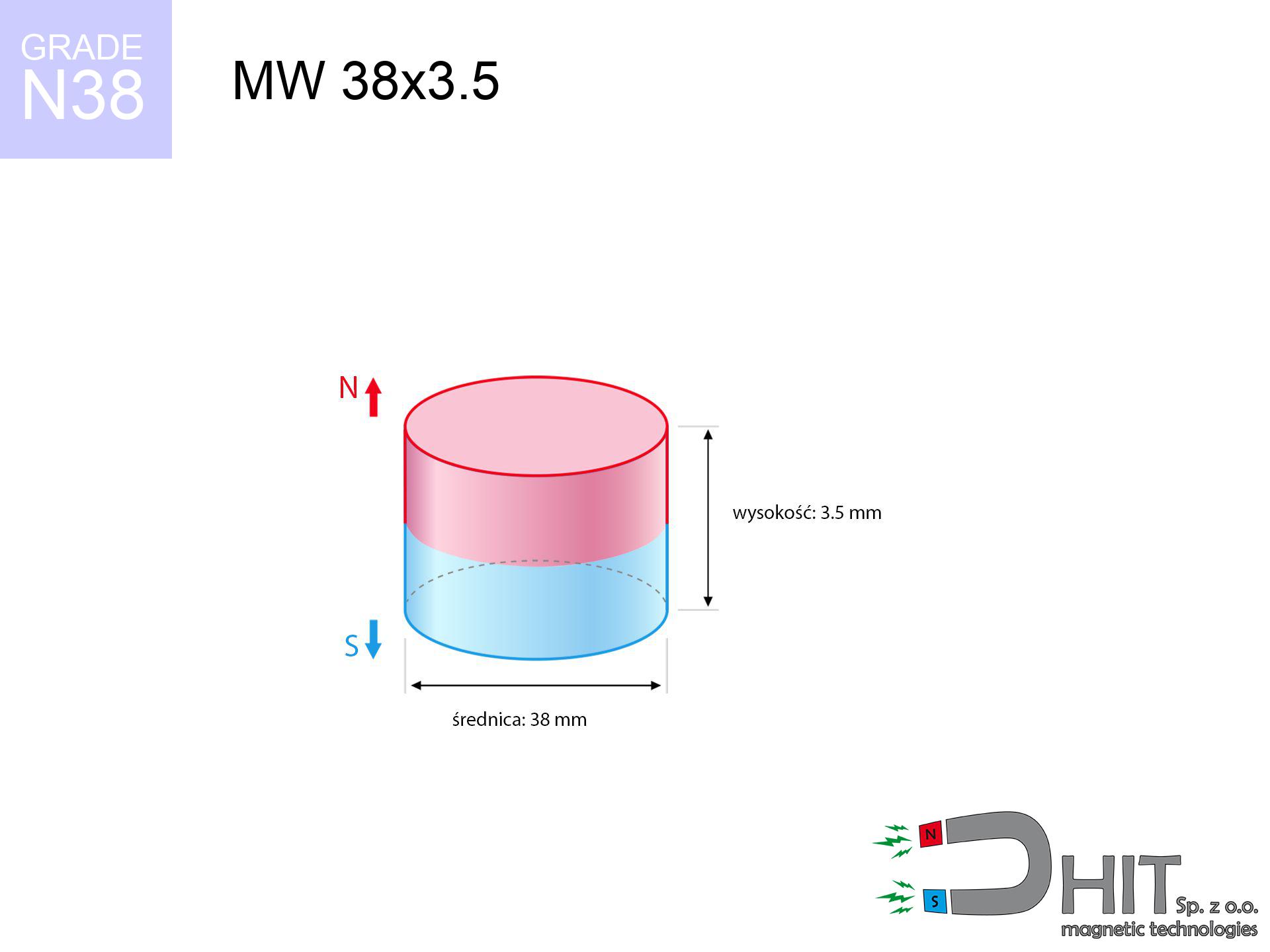

MW 38x3.5 / N38 - magnes neodymowy walcowy
magnes neodymowy walcowy
Numer katalogowy 010062
GTIN: 5906301810612
Średnica Ø
38 mm [±0,1 mm]
Wysokość
3.5 mm [±0,1 mm]
Waga
29.77 g
Kierunek magnesowania
↑ osiowy
Udźwig
5.09 kg / 49.91 N
Indukcja magnetyczna
112.31 mT / 1123 Gs
Powłoka
[NiCuNi] nikiel
15.83 ZŁ z VAT / szt. + cena za transport
12.87 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Masz kłopot z wyborem?
Zadzwoń do nas
+48 22 499 98 98
lub napisz poprzez
formularz zapytania
przez naszą stronę.
Moc a także wygląd elementów magnetycznych wyliczysz dzięki naszemu
kalkulatorze siły.
Realizacja tego samego dnia przy zamówieniu do 14:00.
MW 38x3.5 / N38 - magnes neodymowy walcowy
Specyfikacja / charakterystyka MW 38x3.5 / N38 - magnes neodymowy walcowy
| właściwości | wartości |
|---|---|
| Nr kat. | 010062 |
| GTIN | 5906301810612 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica Ø | 38 mm [±0,1 mm] |
| Wysokość | 3.5 mm [±0,1 mm] |
| Waga | 29.77 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 5.09 kg / 49.91 N |
| Indukcja magnetyczna ~ ? | 112.31 mT / 1123 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja fizyczna magnesu neodymowego - dane
Niniejsze dane stanowią bezpośredni efekt analizy inżynierskiej. Wartości zostały wyliczone na algorytmach dla materiału NdFeB. Realne parametry mogą się różnić. Prosimy traktować te dane jako wstępny drogowskaz dla projektantów.
MW 38x3.5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
1123 Gs
112.3 mT
|
5.09 kg / 5090.0 g
49.9 N
|
mocny |
| 1 mm |
1103 Gs
110.3 mT
|
4.91 kg / 4910.1 g
48.2 N
|
mocny |
| 2 mm |
1075 Gs
107.5 mT
|
4.66 kg / 4663.0 g
45.7 N
|
mocny |
| 3 mm |
1040 Gs
104.0 mT
|
4.36 kg / 4364.2 g
42.8 N
|
mocny |
| 5 mm |
954 Gs
95.4 mT
|
3.67 kg / 3673.1 g
36.0 N
|
mocny |
| 10 mm |
703 Gs
70.3 mT
|
2.00 kg / 1997.1 g
19.6 N
|
niskie ryzyko |
| 15 mm |
483 Gs
48.3 mT
|
0.94 kg / 943.2 g
9.3 N
|
niskie ryzyko |
| 20 mm |
326 Gs
32.6 mT
|
0.43 kg / 429.7 g
4.2 N
|
niskie ryzyko |
| 30 mm |
155 Gs
15.5 mT
|
0.10 kg / 97.1 g
1.0 N
|
niskie ryzyko |
| 50 mm |
47 Gs
4.7 mT
|
0.01 kg / 8.9 g
0.1 N
|
niskie ryzyko |
MW 38x3.5 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.02 kg / 1018.0 g
10.0 N
|
| 1 mm | Stal (~0.2) |
0.98 kg / 982.0 g
9.6 N
|
| 2 mm | Stal (~0.2) |
0.93 kg / 932.0 g
9.1 N
|
| 3 mm | Stal (~0.2) |
0.87 kg / 872.0 g
8.6 N
|
| 5 mm | Stal (~0.2) |
0.73 kg / 734.0 g
7.2 N
|
| 10 mm | Stal (~0.2) |
0.40 kg / 400.0 g
3.9 N
|
| 15 mm | Stal (~0.2) |
0.19 kg / 188.0 g
1.8 N
|
| 20 mm | Stal (~0.2) |
0.09 kg / 86.0 g
0.8 N
|
| 30 mm | Stal (~0.2) |
0.02 kg / 20.0 g
0.2 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 2.0 g
0.0 N
|
MW 38x3.5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.53 kg / 1527.0 g
15.0 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.02 kg / 1018.0 g
10.0 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.51 kg / 509.0 g
5.0 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
2.55 kg / 2545.0 g
25.0 N
|
MW 38x3.5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.51 kg / 509.0 g
5.0 N
|
| 1 mm |
|
1.27 kg / 1272.5 g
12.5 N
|
| 2 mm |
|
2.55 kg / 2545.0 g
25.0 N
|
| 5 mm |
|
5.09 kg / 5090.0 g
49.9 N
|
| 10 mm |
|
5.09 kg / 5090.0 g
49.9 N
|
MW 38x3.5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
5.09 kg / 5090.0 g
49.9 N
|
OK |
| 40 °C | -2.2% |
4.98 kg / 4978.0 g
48.8 N
|
OK |
| 60 °C | -4.4% |
4.87 kg / 4866.0 g
47.7 N
|
|
| 80 °C | -6.6% |
4.75 kg / 4754.1 g
46.6 N
|
|
| 100 °C | -28.8% |
3.62 kg / 3624.1 g
35.6 N
|
MW 38x3.5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
8.82 kg / 8818 g
86.5 N
2 143 Gs
|
N/A |
| 1 mm |
8.68 kg / 8679 g
85.1 N
2 228 Gs
|
7.81 kg / 7811 g
76.6 N
~0 Gs
|
| 2 mm |
8.51 kg / 8507 g
83.5 N
2 206 Gs
|
7.66 kg / 7656 g
75.1 N
~0 Gs
|
| 3 mm |
8.31 kg / 8306 g
81.5 N
2 180 Gs
|
7.47 kg / 7475 g
73.3 N
~0 Gs
|
| 5 mm |
7.83 kg / 7829 g
76.8 N
2 116 Gs
|
7.05 kg / 7046 g
69.1 N
~0 Gs
|
| 10 mm |
6.36 kg / 6364 g
62.4 N
1 908 Gs
|
5.73 kg / 5727 g
56.2 N
~0 Gs
|
| 20 mm |
3.46 kg / 3460 g
33.9 N
1 407 Gs
|
3.11 kg / 3114 g
30.5 N
~0 Gs
|
| 50 mm |
0.35 kg / 346 g
3.4 N
445 Gs
|
0.31 kg / 312 g
3.1 N
~0 Gs
|
MW 38x3.5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 11.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 9.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 7.0 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 5.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 5.0 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 2.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
MW 38x3.5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
16.10 km/h
(4.47 m/s)
|
0.30 J | |
| 30 mm |
23.11 km/h
(6.42 m/s)
|
0.61 J | |
| 50 mm |
29.52 km/h
(8.20 m/s)
|
1.00 J | |
| 100 mm |
41.70 km/h
(11.58 m/s)
|
2.00 J |
MW 38x3.5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MW 38x3.5 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 17 022 Mx | 170.2 µWb |
| Współczynnik Pc | 0.14 | Niski (Płaski) |
MW 38x3.5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 5.09 kg | Standard |
| Woda (dno rzeki) |
5.83 kg
(+0.74 kg Zysk z wyporności)
|
+14.5% |
1. Udźwig w pionie
*Ważne: Na powierzchni pionowej magnes zachowa jedynie ~20-30% siły oderwania.
2. Wpływ grubości blachy
*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza siłę trzymania.
3. Spadek mocy w temperaturze
*Dla standardowych magnesów granica bezpieczeństwa to 80°C.
Sprawdź inne oferty
Wady i zalety neodymowych magnesów NdFeB.
Plusy
- Utrzymują swoje właściwości przez lata – zakłada się, że po dekadzie słabną o niezauważalny 1%.
- Charakteryzują się ogromną odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
- Dzięki warstwie ochronnej (NiCuNi, Au, Ag) mają estetyczny, metaliczny wygląd.
- Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
- Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
- Możliwość uzyskania złożonych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
- Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i silników, po zaawansowaną aparaturę medyczną.
- Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.
Słabe strony
- Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
- Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
- Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
- Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
- Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
- Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.
Analiza siły trzymania
Najwyższa nośność magnesu – od czego zależy?
- przy użyciu blachy ze stali niskowęglowej, zapewniającej maksymalne skupienie pola
- której grubość sięga przynajmniej 10 mm
- o idealnie gładkiej powierzchni kontaktu
- w warunkach braku dystansu (metal do metalu)
- dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
- w stabilnej temperaturze pokojowej
Udźwig w warunkach rzeczywistych – czynniki
- Dystans – obecność ciała obcego (rdza, taśma, szczelina) działa jak izolator, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
- Kąt przyłożenia siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po blasze jest z reguły wielokrotnie niższa (ok. 1/5 udźwigu).
- Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha limituje siłę przyciągania (magnes „przebija” ją na wylot).
- Skład chemiczny podłoża – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla obniżają właściwości magnetyczne i udźwig.
- Gładkość podłoża – im równiejsza powierzchnia, tym lepsze przyleganie i wyższy udźwig. Nierówności tworzą dystans powietrzny.
- Wpływ temperatury – wysoka temperatura zmniejsza pole magnetyczne. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.
Udźwig wyznaczano używając gładkiej blachy o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, z kolei przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Ponadto, nawet drobny odstęp pomiędzy magnesem, a blachą zmniejsza siłę trzymania.
Interferencja medyczna
Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.
Reakcje alergiczne
Wiedza medyczna potwierdza, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz wersje w obudowie plastikowej.
Kompas i GPS
Moduły GPS i smartfony są wyjątkowo podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może rozalibrować sensory w Twoim telefonie.
Samozapłon
Wiercenie i cięcie magnesów neodymowych stwarza ryzyko zapłonu. Proszek magnetyczny utlenia się błyskawicznie z tlenem i jest niebezpieczny.
Karty i dyski
Zagrożenie dla danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, protezy słuchu, czasomierze).
Niebezpieczeństwo przytrzaśnięcia
Uważaj na palce. Dwa duże magnesy zderzą błyskawicznie z siłą wielu ton, miażdżąc wszystko na swojej drodze. Bądź ostrożny!
Łamliwość magnesów
Uwaga na odpryski. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.
Zakaz zabawy
Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do perforacji jelit. Trzymaj poza zasięgiem niepowołanych osób.
Zasady obsługi
Używaj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zszokować nawet profesjonalistów. Zachowaj czujność i respektuj ich siły.
Ryzyko rozmagnesowania
Monitoruj warunki termiczne. Podgrzanie magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i siłę przyciągania.
