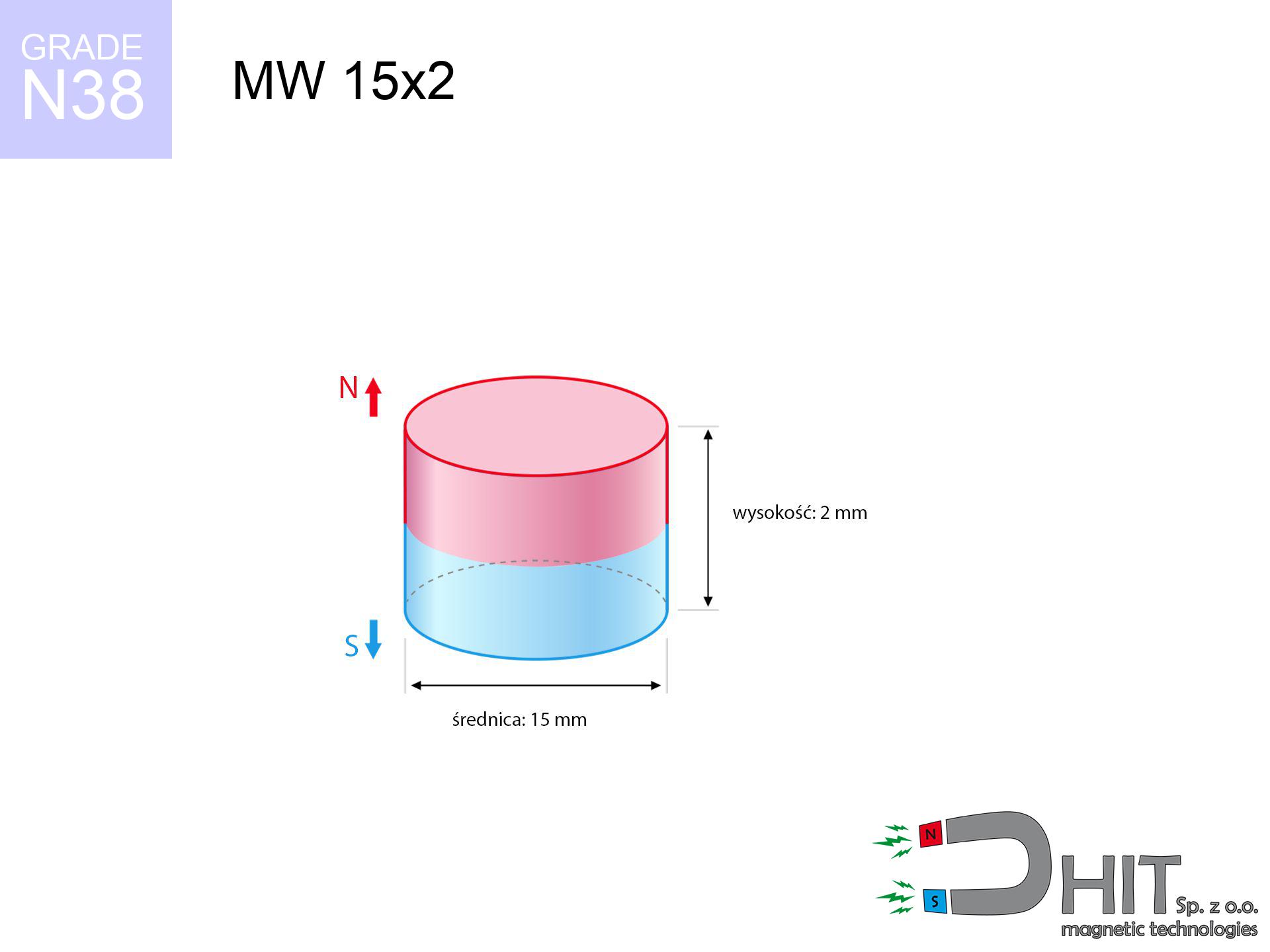

MW 15x2 / N38 - magnes neodymowy walcowy
magnes neodymowy walcowy
Numer katalogowy 010028
GTIN: 5906301810278
Średnica Ø
15 mm [±0,1 mm]
Wysokość
2 mm [±0,1 mm]
Waga
2.65 g
Kierunek magnesowania
↑ osiowy
Udźwig
1.51 kg / 14.84 N
Indukcja magnetyczna
0.16 mT / 2 Gs
Powłoka
[NiCuNi] nikiel
1.218 ZŁ z VAT / szt. + cena za transport
0.990 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz się targować?
Zadzwoń do nas
+48 888 99 98 98
alternatywnie skontaktuj się za pomocą
formularz
na naszej stronie.
Udźwig a także budowę magnesu zweryfikujesz dzięki naszemu
kalkulatorze mocy.
Zamów do 14:00, a wyślemy dziś!
MW 15x2 / N38 - magnes neodymowy walcowy
Specyfikacja / charakterystyka MW 15x2 / N38 - magnes neodymowy walcowy
| właściwości | wartości |
|---|---|
| Nr kat. | 010028 |
| GTIN | 5906301810278 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica Ø | 15 mm [±0,1 mm] |
| Wysokość | 2 mm [±0,1 mm] |
| Waga | 2.65 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 1.51 kg / 14.84 N |
| Indukcja magnetyczna ~ ? | 0.16 mT / 2 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Modelowanie techniczna magnesu - parametry techniczne
Poniższe informacje stanowią rezultat kalkulacji fizycznej. Wartości oparte są na algorytmach dla materiału NdFeB. Rzeczywiste warunki mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te wyliczenia jako punkt odniesienia podczas planowania montażu.
MW 15x2 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
1597 Gs
159.7 mT
|
1.51 kg / 1510.0 g
14.8 N
|
bezpieczny |
| 1 mm |
1483 Gs
148.3 mT
|
1.30 kg / 1303.0 g
12.8 N
|
bezpieczny |
| 2 mm |
1320 Gs
132.0 mT
|
1.03 kg / 1032.2 g
10.1 N
|
bezpieczny |
| 5 mm |
791 Gs
79.1 mT
|
0.37 kg / 370.8 g
3.6 N
|
bezpieczny |
| 10 mm |
298 Gs
29.8 mT
|
0.05 kg / 52.5 g
0.5 N
|
bezpieczny |
| 15 mm |
127 Gs
12.7 mT
|
0.01 kg / 9.6 g
0.1 N
|
bezpieczny |
| 20 mm |
63 Gs
6.3 mT
|
0.00 kg / 2.4 g
0.0 N
|
bezpieczny |
| 30 mm |
22 Gs
2.2 mT
|
0.00 kg / 0.3 g
0.0 N
|
bezpieczny |
| 50 mm |
5 Gs
0.5 mT
|
0.00 kg / 0.0 g
0.0 N
|
bezpieczny |
MW 15x2 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
0.45 kg / 453.0 g
4.4 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
0.30 kg / 302.0 g
3.0 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.15 kg / 151.0 g
1.5 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
0.76 kg / 755.0 g
7.4 N
|
MW 15x2 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.15 kg / 151.0 g
1.5 N
|
| 1 mm |
|
0.38 kg / 377.5 g
3.7 N
|
| 2 mm |
|
0.76 kg / 755.0 g
7.4 N
|
| 5 mm |
|
1.51 kg / 1510.0 g
14.8 N
|
| 10 mm |
|
1.51 kg / 1510.0 g
14.8 N
|
MW 15x2 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
1.51 kg / 1510.0 g
14.8 N
|
OK |
| 40 °C | -2.2% |
1.48 kg / 1476.8 g
14.5 N
|
OK |
| 60 °C | -4.4% |
1.44 kg / 1443.6 g
14.2 N
|
OK |
| 80 °C | -6.6% |
1.41 kg / 1410.3 g
13.8 N
|
|
| 100 °C | -28.8% |
1.08 kg / 1075.1 g
10.5 N
|
MW 15x2 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
2.27 kg / 2265.0 g
22.2 N
|
N/A |
| 2 mm |
1.55 kg / 1545.0 g
15.2 N
|
1.44 kg / 1442.0 g
14.1 N
|
| 5 mm |
0.55 kg / 555.0 g
5.4 N
|
0.52 kg / 518.0 g
5.1 N
|
| 10 mm |
0.08 kg / 75.0 g
0.7 N
|
0.07 kg / 70.0 g
0.7 N
|
| 20 mm |
0.00 kg / 0.0 g
0.0 N
|
0.00 kg / 0.0 g
0.0 N
|
| 50 mm |
0.00 kg / 0.0 g
0.0 N
|
0.00 kg / 0.0 g
0.0 N
|
MW 15x2 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 5.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 4.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 3.5 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 2.5 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 2.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
MW 15x2 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
24.59 km/h
(6.83 m/s)
|
0.06 J | |
| 30 mm |
41.70 km/h
(11.58 m/s)
|
0.18 J | |
| 50 mm |
53.83 km/h
(14.95 m/s)
|
0.30 J | |
| 100 mm |
76.13 km/h
(21.15 m/s)
|
0.59 J |
MW 15x2 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MW 15x2 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 1.51 kg | Standard |
| Woda (dno rzeki) |
1.73 kg
(+0.22 kg Zysk z wyporności)
|
+14.5% |
Inne propozycje
Zalety i wady neodymowych magnesów NdFeB.
Warto zwrócić uwagę, że obok ekstremalnej siły, produkty te cechują się następującymi zaletami:
- Są niezwykle trwałe – przez okres ok. 10 lat tracą maksymalnie ~1% swojej pierwotnej siły (wg danych).
- Trudno je rozmagnesować, gdyż wykazują potężną odporność na zewnętrzne czynniki.
- Warstwa ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
- Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
- Posiadają imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
- Możliwość uzyskania złożonych kształtów sprawia, że są idealne do indywidualnych zastosowań.
- Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i silników, po zaawansowaną diagnostykę.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.
Czego unikać? Wady i zagrożenia związane z neodymami:
- Pamiętaj o ich kruchości – bez odpowiedniej obudowy mogą pękać przy gwałtownym zwarciu.
- Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
- Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
- Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
- Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.
Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?
Informacja o udźwigu to rezultat pomiaru dla warunków idealnego styku, obejmującej:
- na podłożu wykonanej ze stali miękkiej, optymalnie przewodzącej pole magnetyczne
- posiadającej grubość min. 10 mm aby uniknąć nasycenia
- o wypolerowanej powierzchni kontaktu
- przy bezpośrednim styku (bez powłok)
- podczas ciągnięcia w kierunku prostopadłym do płaszczyzny mocowania
- w standardowej temperaturze otoczenia
Wpływ czynników na nośność magnesu w praktyce
Trzeba mieć na uwadze, że siła w aplikacji będzie inne w zależności od poniższych elementów, w kolejności ważności:
- Odstęp (pomiędzy magnesem a metalem), bowiem nawet mikroskopijna przerwa (np. 0,5 mm) skutkuje redukcję udźwigu nawet o 50% (dotyczy to także farby, rdzy czy zanieczyszczeń).
- Sposób obciążenia – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
- Grubość blachy – za chuda płyta nie przyjmuje całego pola, przez co część mocy ucieka w powietrzu.
- Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
- Gładkość – pełny kontakt uzyskamy tylko na wypolerowanej stali. Chropowata faktura tworzą poduszki powietrzne, redukując siłę.
- Otoczenie termiczne – podgrzanie magnesu skutkuje osłabieniem siły. Należy pamiętać o limit termiczny dla danego modelu.
* Siłę trzymania mierzy się na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, natomiast przy próbie przesunięcia magnesu nośność jest mniejsza nawet 75%. Co więcej, nawet drobny odstęp pomiędzy magnesem, a blachą redukuje nośność.
BHP przy magnesach
Utrata mocy w cieple
Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Proces ten jest nieodwracalny.
Tylko dla dorosłych
Neodymowe magnesy to nie zabawki. Przypadkowe zjedzenie kilku magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza bezpośrednie zagrożenie życia i wiąże się z koniecznością natychmiastowej operacji.
Niebezpieczeństwo dla rozruszników
Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.
Interferencja magnetyczna
Urządzenia nawigacyjne są wyjątkowo wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może rozalibrować czujniki w Twoim telefonie.
Kruchość materiału
Spieki NdFeB to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów wywoła ich rozkruszenie na drobne kawałki.
Ogromna siła
Zanim zaczniesz, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub zranić dłoń. Myśl o krok do przodu.
Zagrożenie wybuchem pyłu
Zagrożenie pożarowe: Pył neodymowy jest skrajnie łatwopalny. Nie poddawaj magnesów obróbce amatorsko, gdyż może to wywołać pożar.
Bezpieczny dystans
Bardzo silne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Utrzymuj odległość min. 10 cm.
Urazy ciała
Silne magnesy mogą połamać palce błyskawicznie. Absolutnie nie wkładaj dłoni między dwa silne magnesy.
Unikaj kontaktu w przypadku alergii
Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie zakończyć pracę z magnesami i zabezpieczyć dłonie.
Ostrzeżenie!
Szukasz szczegółów? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
