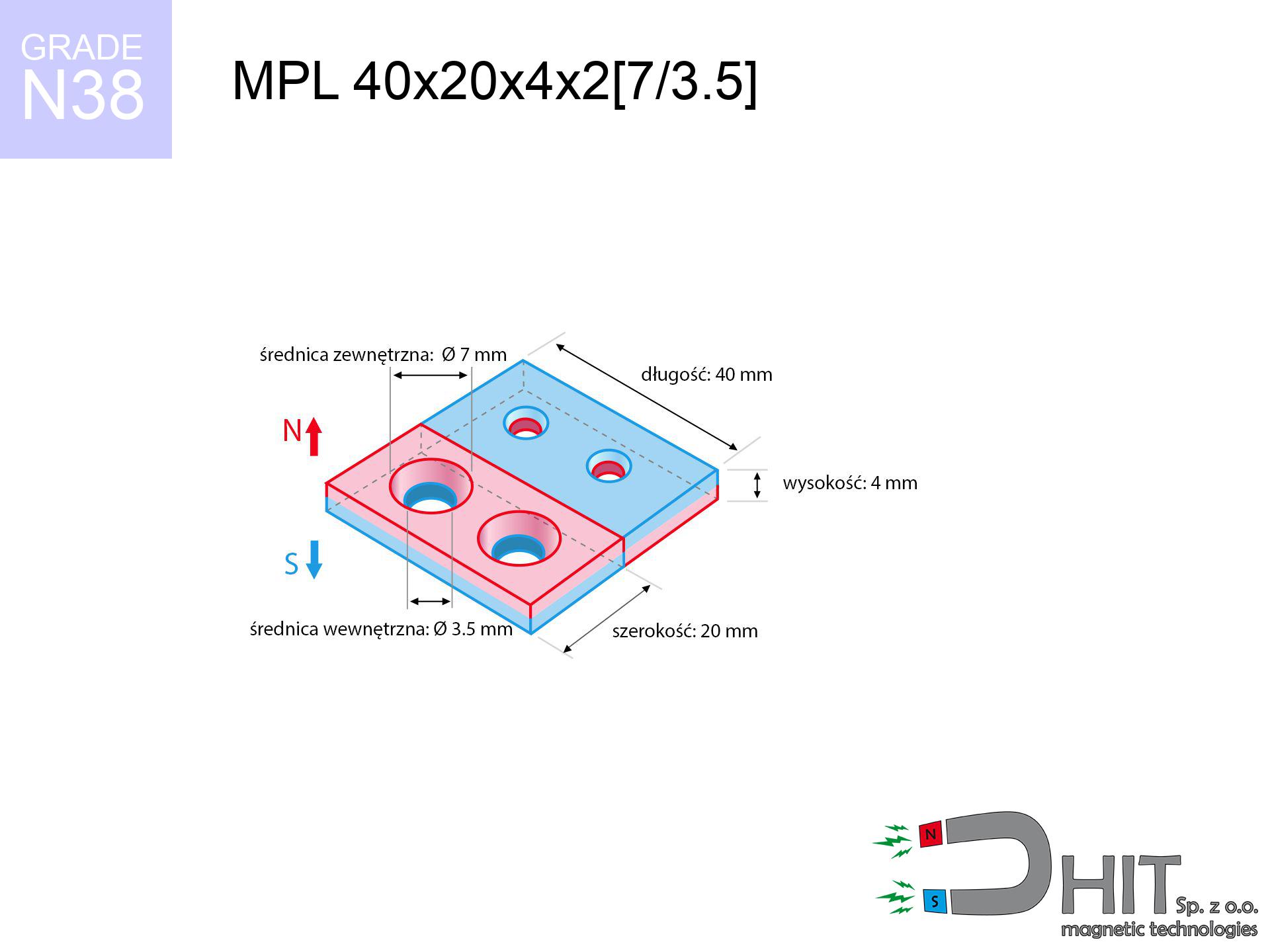

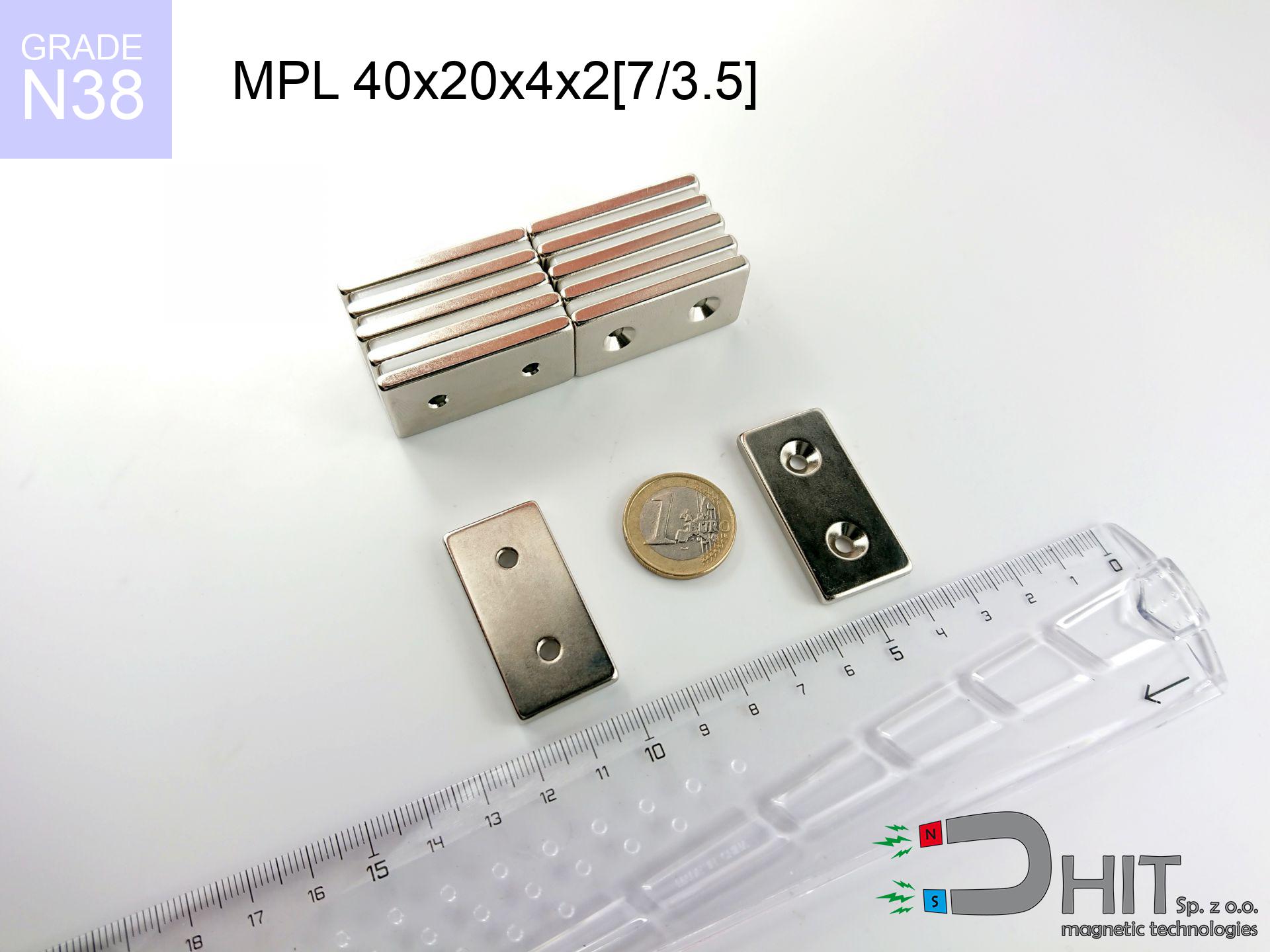

MPL 40x20x4x2[7/3.5] / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020159
GTIN/EAN: 5906301811657
Długość
40 mm [±0,1 mm]
Szerokość
20 mm [±0,1 mm]
Wysokość
4 mm [±0,1 mm]
Waga
24 g
Kierunek magnesowania
↑ osiowy
Udźwig
7.52 kg / 73.80 N
Indukcja magnetyczna
168.28 mT / 1683 Gs
Powłoka
[NiCuNi] nikiel
17.96 ZŁ z VAT / szt. + cena za transport
14.60 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?
Zadzwoń i zapytaj
+48 888 99 98 98
albo zostaw wiadomość poprzez
nasz formularz online
na stronie kontaktowej.
Masę a także wygląd elementów magnetycznych zobaczysz u nas w
kalkulatorze siły.
Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.
Specyfikacja produktu - MPL 40x20x4x2[7/3.5] / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka - MPL 40x20x4x2[7/3.5] / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020159 |
| GTIN/EAN | 5906301811657 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 40 mm [±0,1 mm] |
| Szerokość | 20 mm [±0,1 mm] |
| Wysokość | 4 mm [±0,1 mm] |
| Waga | 24 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 7.52 kg / 73.80 N |
| Indukcja magnetyczna ~ ? | 168.28 mT / 1683 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Analiza inżynierska magnesu neodymowego - parametry techniczne
Poniższe informacje stanowią wynik kalkulacji matematycznej. Wyniki oparte są na modelach dla klasy Nd2Fe14B. Rzeczywiste parametry mogą się różnić. Prosimy traktować te wyliczenia jako wstępny drogowskaz przy projektowaniu systemów.
Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MPL 40x20x4x2[7/3.5] / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg/lbs/g/N) | Status ryzyka |
|---|---|---|---|
| 0 mm |
1683 Gs
168.3 mT
|
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
średnie ryzyko |
| 1 mm |
1613 Gs
161.3 mT
|
6.91 kg / 15.24 lbs
6913.8 g / 67.8 N
|
średnie ryzyko |
| 2 mm |
1524 Gs
152.4 mT
|
6.17 kg / 13.61 lbs
6172.9 g / 60.6 N
|
średnie ryzyko |
| 3 mm |
1423 Gs
142.3 mT
|
5.38 kg / 11.86 lbs
5379.4 g / 52.8 N
|
średnie ryzyko |
| 5 mm |
1207 Gs
120.7 mT
|
3.87 kg / 8.53 lbs
3869.8 g / 38.0 N
|
średnie ryzyko |
| 10 mm |
744 Gs
74.4 mT
|
1.47 kg / 3.24 lbs
1469.3 g / 14.4 N
|
słaby uchwyt |
| 15 mm |
455 Gs
45.5 mT
|
0.55 kg / 1.21 lbs
550.7 g / 5.4 N
|
słaby uchwyt |
| 20 mm |
288 Gs
28.8 mT
|
0.22 kg / 0.49 lbs
220.3 g / 2.2 N
|
słaby uchwyt |
| 30 mm |
129 Gs
12.9 mT
|
0.04 kg / 0.10 lbs
44.4 g / 0.4 N
|
słaby uchwyt |
| 50 mm |
38 Gs
3.8 mT
|
0.00 kg / 0.01 lbs
3.8 g / 0.0 N
|
słaby uchwyt |
Tabela 2: Równoległa siła obsunięcia (pion)
MPL 40x20x4x2[7/3.5] / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg/lbs/g/N) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.50 kg / 3.32 lbs
1504.0 g / 14.8 N
|
| 1 mm | Stal (~0.2) |
1.38 kg / 3.05 lbs
1382.0 g / 13.6 N
|
| 2 mm | Stal (~0.2) |
1.23 kg / 2.72 lbs
1234.0 g / 12.1 N
|
| 3 mm | Stal (~0.2) |
1.08 kg / 2.37 lbs
1076.0 g / 10.6 N
|
| 5 mm | Stal (~0.2) |
0.77 kg / 1.71 lbs
774.0 g / 7.6 N
|
| 10 mm | Stal (~0.2) |
0.29 kg / 0.65 lbs
294.0 g / 2.9 N
|
| 15 mm | Stal (~0.2) |
0.11 kg / 0.24 lbs
110.0 g / 1.1 N
|
| 20 mm | Stal (~0.2) |
0.04 kg / 0.10 lbs
44.0 g / 0.4 N
|
| 30 mm | Stal (~0.2) |
0.01 kg / 0.02 lbs
8.0 g / 0.1 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MPL 40x20x4x2[7/3.5] / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg/lbs/g/N) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
2.26 kg / 4.97 lbs
2256.0 g / 22.1 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.50 kg / 3.32 lbs
1504.0 g / 14.8 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.75 kg / 1.66 lbs
752.0 g / 7.4 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
3.76 kg / 8.29 lbs
3760.0 g / 36.9 N
|
Tabela 4: Grubość stali (nasycenie) - dobór blachy
MPL 40x20x4x2[7/3.5] / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg/lbs/g/N) |
|---|---|---|
| 0.5 mm |
|
0.75 kg / 1.66 lbs
752.0 g / 7.4 N
|
| 1 mm |
|
1.88 kg / 4.14 lbs
1880.0 g / 18.4 N
|
| 2 mm |
|
3.76 kg / 8.29 lbs
3760.0 g / 36.9 N
|
| 3 mm |
|
5.64 kg / 12.43 lbs
5640.0 g / 55.3 N
|
| 5 mm |
|
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
| 10 mm |
|
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
| 11 mm |
|
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
| 12 mm |
|
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MPL 40x20x4x2[7/3.5] / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig (kg/lbs/g/N) | Status |
|---|---|---|---|
| 20 °C | 0.0% |
7.52 kg / 16.58 lbs
7520.0 g / 73.8 N
|
OK |
| 40 °C | -2.2% |
7.35 kg / 16.21 lbs
7354.6 g / 72.1 N
|
OK |
| 60 °C | -4.4% |
7.19 kg / 15.85 lbs
7189.1 g / 70.5 N
|
|
| 80 °C | -6.6% |
7.02 kg / 15.48 lbs
7023.7 g / 68.9 N
|
|
| 100 °C | -28.8% |
5.35 kg / 11.80 lbs
5354.2 g / 52.5 N
|
Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MPL 40x20x4x2[7/3.5] / N38
| Szczelina (mm) | Przyciąganie (kg/lbs) (N-S) | Siła zsuwania (kg/lbs/g/N) | Odpychanie (kg/lbs) (N-N) |
|---|---|---|---|
| 0 mm |
13.96 kg / 30.78 lbs
2 997 Gs
|
2.09 kg / 4.62 lbs
2094 g / 20.5 N
|
N/A |
| 1 mm |
13.44 kg / 29.64 lbs
3 302 Gs
|
2.02 kg / 4.45 lbs
2017 g / 19.8 N
|
12.10 kg / 26.68 lbs
~0 Gs
|
| 2 mm |
12.84 kg / 28.30 lbs
3 227 Gs
|
1.93 kg / 4.25 lbs
1926 g / 18.9 N
|
11.55 kg / 25.47 lbs
~0 Gs
|
| 3 mm |
12.17 kg / 26.83 lbs
3 142 Gs
|
1.83 kg / 4.02 lbs
1826 g / 17.9 N
|
10.95 kg / 24.15 lbs
~0 Gs
|
| 5 mm |
10.73 kg / 23.65 lbs
2 950 Gs
|
1.61 kg / 3.55 lbs
1609 g / 15.8 N
|
9.66 kg / 21.29 lbs
~0 Gs
|
| 10 mm |
7.19 kg / 15.84 lbs
2 414 Gs
|
1.08 kg / 2.38 lbs
1078 g / 10.6 N
|
6.47 kg / 14.26 lbs
~0 Gs
|
| 20 mm |
2.73 kg / 6.01 lbs
1 487 Gs
|
0.41 kg / 0.90 lbs
409 g / 4.0 N
|
2.46 kg / 5.41 lbs
~0 Gs
|
| 50 mm |
0.18 kg / 0.39 lbs
379 Gs
|
0.03 kg / 0.06 lbs
27 g / 0.3 N
|
0.16 kg / 0.35 lbs
~0 Gs
|
| 60 mm |
0.08 kg / 0.18 lbs
259 Gs
|
0.01 kg / 0.03 lbs
12 g / 0.1 N
|
0.07 kg / 0.16 lbs
~0 Gs
|
| 70 mm |
0.04 kg / 0.09 lbs
183 Gs
|
0.01 kg / 0.01 lbs
6 g / 0.1 N
|
0.04 kg / 0.08 lbs
~0 Gs
|
| 80 mm |
0.02 kg / 0.05 lbs
133 Gs
|
0.00 kg / 0.01 lbs
3 g / 0.0 N
|
0.02 kg / 0.04 lbs
~0 Gs
|
| 90 mm |
0.01 kg / 0.03 lbs
99 Gs
|
0.00 kg / 0.00 lbs
2 g / 0.0 N
|
0.01 kg / 0.02 lbs
~0 Gs
|
| 100 mm |
0.01 kg / 0.02 lbs
76 Gs
|
0.00 kg / 0.00 lbs
1 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
Tabela 7: Strefy ochronne (implanty) - ostrzeżenia
MPL 40x20x4x2[7/3.5] / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 10.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 8.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 6.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 5.0 cm |
| Immobilizer | 50 Gs (5.0 mT) | 4.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 2.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MPL 40x20x4x2[7/3.5] / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
19.91 km/h
(5.53 m/s)
|
0.37 J | |
| 30 mm |
31.03 km/h
(8.62 m/s)
|
0.89 J | |
| 50 mm |
39.93 km/h
(11.09 m/s)
|
1.48 J | |
| 100 mm |
56.45 km/h
(15.68 m/s)
|
2.95 J |
Tabela 9: Specyfikacja ochrony powierzchni
MPL 40x20x4x2[7/3.5] / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
Tabela 10: Dane elektryczne (Pc)
MPL 40x20x4x2[7/3.5] / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 15 299 Mx | 153.0 µWb |
| Współczynnik Pc | 0.19 | Niski (Płaski) |
Tabela 11: Zastosowanie podwodne
MPL 40x20x4x2[7/3.5] / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 7.52 kg | Standard |
| Woda (dno rzeki) |
8.61 kg
(+1.09 kg zysk z wyporności)
|
+14.5% |
1. Udźwig w pionie
*Pamiętaj: Na pionowej ścianie magnes zachowa tylko ok. 20-30% siły oderwania.
2. Wpływ grubości blachy
*Zbyt cienki metal (np. blacha karoseryjna) wyraźnie osłabia siłę trzymania.
3. Stabilność termiczna
*Dla materiału N38 krytyczny próg to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.19
Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Analiza pierwiastkowa
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Dane środowiskowe
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
Zobacz też inne propozycje
Wady oraz zalety neodymowych magnesów Nd2Fe14B.
Korzyści
- Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
- Charakteryzują się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
- Dzięki powłoce (NiCuNi, złoto, srebro) zyskują estetyczny, metaliczny wygląd.
- Oferują maksymalną indukcję magnetyczną w punkcie styku, co gwarantuje ogromną siłę.
- Odpowiedni skład sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
- Elastyczność kształtowania – można je produkować w dowolnych formach, idealnych do konkretnego projektu.
- Są niezbędne w technologiach przyszłości, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
- Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.
Słabe strony
- Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
- Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
- Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
- Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
- Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.
Charakterystyka udźwigu
Udźwig maksymalny dla magnesu neodymowego – co ma na to wpływ?
- z wykorzystaniem blachy ze miękkiej stali, działającej jako idealny przewodnik strumienia
- której grubość to min. 10 mm
- charakteryzującej się równą strukturą
- bez najmniejszej szczeliny pomiędzy magnesem a stalą
- przy prostopadłym kierunku działania siły (kąt 90 stopni)
- w neutralnych warunkach termicznych
Czynniki determinujące udźwig w warunkach realnych
- Szczelina powietrzna (pomiędzy magnesem a metalem), ponieważ nawet bardzo mała przerwa (np. 0,5 mm) skutkuje drastyczny spadek udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy brudu).
- Kierunek działania siły – maksymalny parametr mamy tylko przy ciągnięciu pod kątem 90°. Siła ścinająca magnesu po powierzchni jest standardowo kilkukrotnie mniejsza (ok. 1/5 udźwigu).
- Masywność podłoża – za chuda blacha nie zamyka strumienia, przez co część strumienia ucieka na drugą stronę.
- Typ metalu – różne stopy przyciąga się identycznie. Dodatki stopowe pogarszają efekt przyciągania.
- Gładkość – idealny styk jest możliwy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
- Temperatura pracy – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a na mrozie mogą być silniejsze (do pewnej granicy).
Udźwig określano z wykorzystaniem blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.
Zasady bezpieczeństwa pracy przy magnesach z neodymem
Nie dawać dzieciom
Te produkty magnetyczne nie są przeznaczone dla dzieci. Inhalacja dwóch lub więcej magnesów może skutkować ich złączeniem się w jelitach, co stanowi stan krytyczny i wymaga pilnej interwencji chirurgicznej.
Zagrożenie dla nawigacji
Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może rozalibrować sensory w Twoim telefonie.
Kruchy spiek
Spieki NdFeB to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów wywoła ich pęknięcie na ostre odłamki.
Utrata mocy w cieple
Standardowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po osiągnięciu temperatury 80°C. Strata siły jest trwała i nieodwracalna.
Wpływ na zdrowie
Osoby z stymulatorem serca muszą utrzymać bezpieczną odległość od magnesów. Pole magnetyczne może zakłócić pracę implantu.
Siła zgniatająca
Duże magnesy mogą zmiażdżyć palce w ułamku sekundy. Nigdy umieszczaj dłoni pomiędzy dwa przyciągające się elementy.
Nie zbliżaj do komputera
Nie przykładaj magnesów do portfela, laptopa czy telewizora. Magnes może trwale uszkodzić te urządzenia oraz skasować dane z kart.
Ryzyko uczulenia
Uwaga na nikiel: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i zabezpieczyć dłonie.
Ostrożność wymagana
Postępuj ostrożnie. Magnesy neodymowe działają z daleka i łączą się z impetem, często szybciej niż zdążysz zareagować.
Zagrożenie wybuchem pyłu
Szlifowanie magnesów neodymowych stwarza ryzyko zapłonu. Proszek magnetyczny reaguje gwałtownie z tlenem i jest niebezpieczny.
