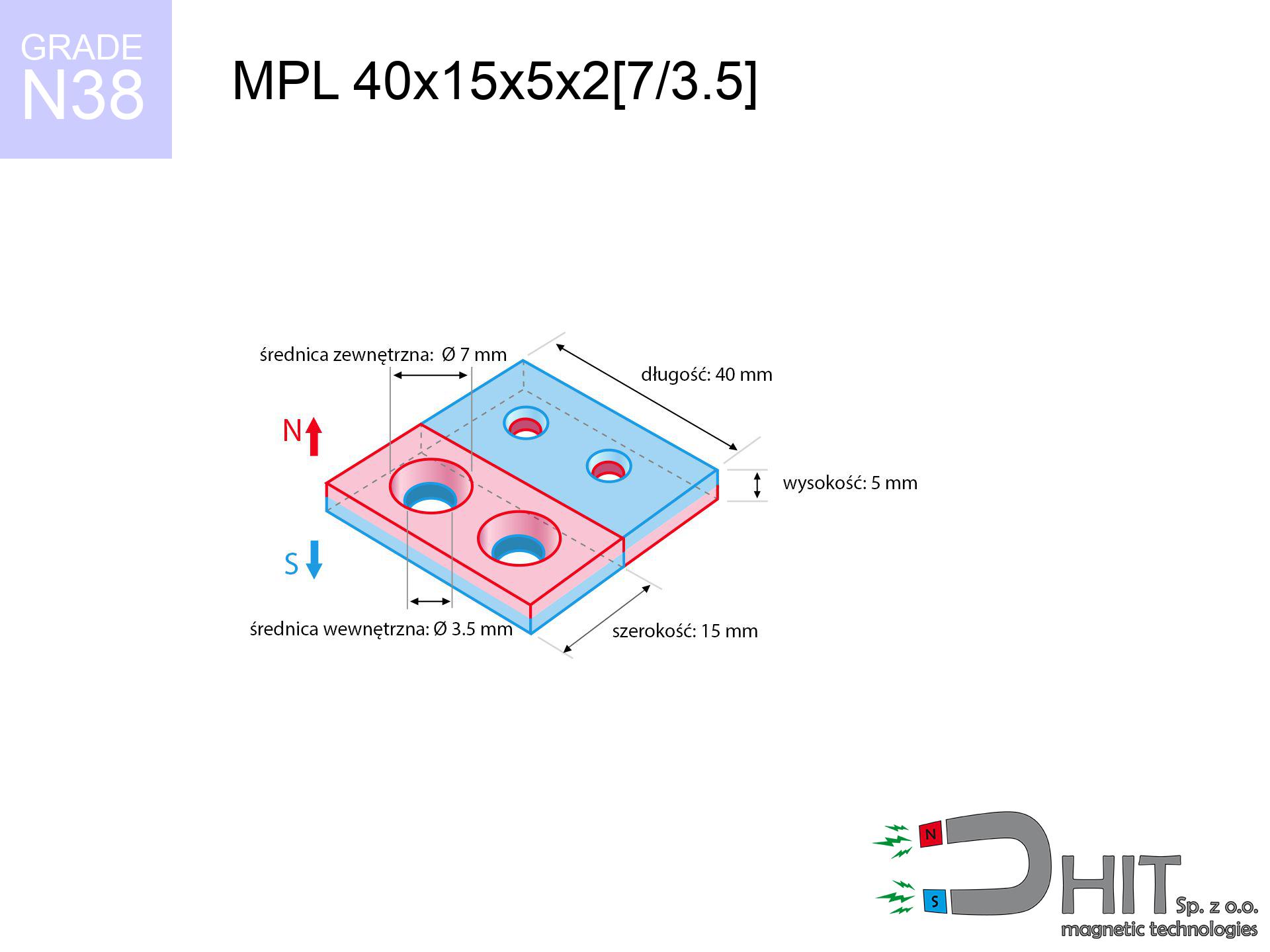

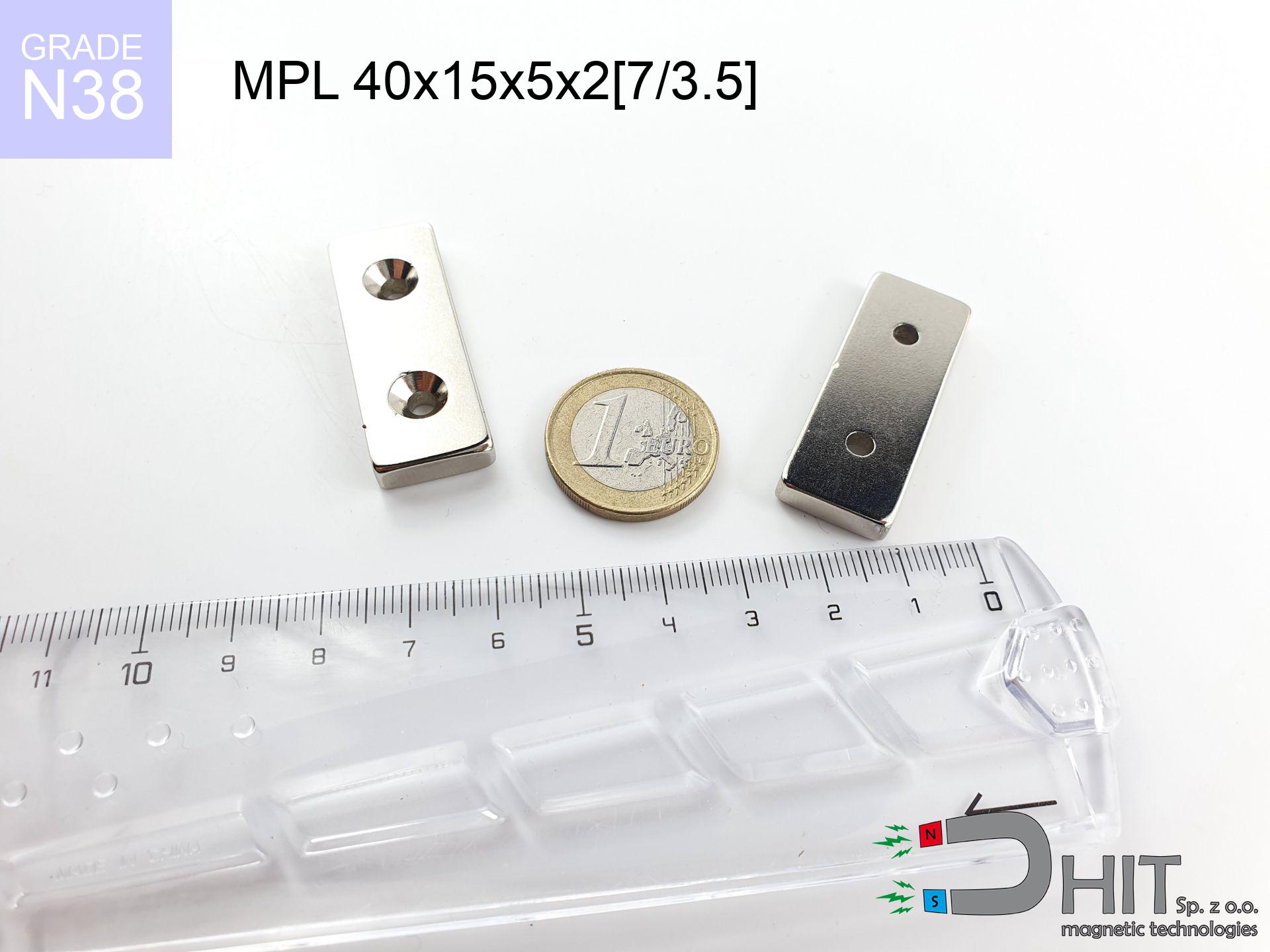

MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020154

GTIN/EAN: 5906301811602

5.00

Długość

40 mm [±0,1 mm]

Szerokość

15 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

22.5 g

Kierunek magnesowania

↑ osiowy

Udźwig

11.35 kg / 111.37 N

Indukcja magnetyczna

249.11 mT / 2491 Gs

Powłoka

[NiCuNi] nikiel

sprawdź właściwości »

15.07 ZŁ z VAT / szt. + cena za transport

12.25 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

12.25 ZŁ

15.07 ZŁ

cena od 50 szt.

11.51 ZŁ

14.16 ZŁ

cena od 210 szt.

10.78 ZŁ

13.26 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Zadzwoń do nas +48 22 499 98 98 alternatywnie pisz przez formularz kontaktowy w sekcji kontakt.
Masę i budowę magnesów zobaczysz dzięki naszemu modułowym kalkulatorze.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Dane techniczne - MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020154
GTIN/EAN	5906301811602
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	40 mm [±0,1 mm]
Szerokość	15 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	22.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	11.35 kg / 111.37 N
Indukcja magnetyczna ~ ?	249.11 mT / 2491 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu neodymowego - parametry techniczne

Przedstawione dane są bezpośredni efekt kalkulacji inżynierskiej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Realne parametry mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te dane jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 40x15x5x2[7/3.5] / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2490 Gs 249.0 mT	11.35 kg / 25.02 lbs 11350.0 g / 111.3 N	miażdżący
1 mm	2306 Gs 230.6 mT	9.73 kg / 21.45 lbs 9731.3 g / 95.5 N	średnie ryzyko
2 mm	2095 Gs 209.5 mT	8.03 kg / 17.70 lbs 8028.8 g / 78.8 N	średnie ryzyko
3 mm	1877 Gs 187.7 mT	6.45 kg / 14.21 lbs 6445.4 g / 63.2 N	średnie ryzyko
5 mm	1472 Gs 147.2 mT	3.97 kg / 8.74 lbs 3965.1 g / 38.9 N	średnie ryzyko
10 mm	792 Gs 79.2 mT	1.15 kg / 2.53 lbs 1147.1 g / 11.3 N	bezpieczny
15 mm	454 Gs 45.4 mT	0.38 kg / 0.83 lbs 376.9 g / 3.7 N	bezpieczny
20 mm	278 Gs 27.8 mT	0.14 kg / 0.31 lbs 141.4 g / 1.4 N	bezpieczny
30 mm	122 Gs 12.2 mT	0.03 kg / 0.06 lbs 27.0 g / 0.3 N	bezpieczny
50 mm	35 Gs 3.5 mT	0.00 kg / 0.01 lbs 2.3 g / 0.0 N	bezpieczny

Siła magnetyczna spada znacząco przy każdym mm odległości. Pamiętaj, że nawet mikroskopijny dystans (np. zanieczyszczenia, farba, okleina) mocno zmniejsza siłę przyciągania. Produkty magnetyczne trzymają najsilniej podczas styku bezpośredniego; powietrzna przerwa osłabia siłę. Zobacz, jak szybko spadają parametry, gdy magnes nie przylega szczelnie do powierzchni stali. Projektując rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Siła równoległa zsuwania (pion)
MPL 40x15x5x2[7/3.5] / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.27 kg / 5.00 lbs 2270.0 g / 22.3 N
1 mm	Stal (~0.2)	1.95 kg / 4.29 lbs 1946.0 g / 19.1 N
2 mm	Stal (~0.2)	1.61 kg / 3.54 lbs 1606.0 g / 15.8 N
3 mm	Stal (~0.2)	1.29 kg / 2.84 lbs 1290.0 g / 12.7 N
5 mm	Stal (~0.2)	0.79 kg / 1.75 lbs 794.0 g / 7.8 N
10 mm	Stal (~0.2)	0.23 kg / 0.51 lbs 230.0 g / 2.3 N
15 mm	Stal (~0.2)	0.08 kg / 0.17 lbs 76.0 g / 0.7 N
20 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N
30 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie przedstawia teoretyczną wartość obciążenia, jaka jest niezbędna do spowodowania przesunięcia magnesu ku dołowi po pionowej płaszczyźnie metalowej (przy założeniu standardowego tarcia statycznego). Wartość ta jest zależny w relacji do odległości roboczej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 40x15x5x2[7/3.5] / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	3.41 kg / 7.51 lbs 3405.0 g / 33.4 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.27 kg / 5.00 lbs 2270.0 g / 22.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.14 kg / 2.50 lbs 1135.0 g / 11.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	5.68 kg / 12.51 lbs 5675.0 g / 55.7 N

Montując uchwyt na pionowej płaszczyźnie (np. karoserii), utrzyma on tylko ok. 1/5 swojej nominalnej mocy. Siła ciążenia oraz niski współczynnik tarcia sprawiają, że uchwyty szybciej zjeżdżają v dół, niż odrywają. Chcesz stworzyć wieszak? Pamiętaj, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali magnes zjedzie w dół pod wyraźnie lżejszym ładunkiem. Wykorzystanie gumowanej powłoki specjalnej może drastycznie poprawić wynik.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 40x15x5x2[7/3.5] / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.57 kg / 1.25 lbs 567.5 g / 5.6 N
1 mm	13%	1.42 kg / 3.13 lbs 1418.8 g / 13.9 N
2 mm	25%	2.84 kg / 6.26 lbs 2837.5 g / 27.8 N
3 mm	38%	4.26 kg / 9.38 lbs 4256.3 g / 41.8 N
5 mm	63%	7.09 kg / 15.64 lbs 7093.8 g / 69.6 N
10 mm	100%	11.35 kg / 25.02 lbs 11350.0 g / 111.3 N
11 mm	100%	11.35 kg / 25.02 lbs 11350.0 g / 111.3 N
12 mm	100%	11.35 kg / 25.02 lbs 11350.0 g / 111.3 N

Cienka płyta metalowa nie jest w stanie skupić całego pola magnetycznego, co trwoni moc uchwytu. Jeśli zamocujesz silny magnes do zbyt cienkiego podłoża, pole przejdzie na wylot i siła przyciągania będzie słabsza. Aby uzyskać 100% mocy tego neodymu, wymagasz wystarczająco solidnego kawałka metalu. Zjawisko saturacji powoduje, że na blaszanych konstrukcjach (np. karoserii) magnes trzyma słabiej. Zalecamy dobór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MPL 40x15x5x2[7/3.5] / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	11.35 kg / 25.02 lbs 11350.0 g / 111.3 N	OK
40 °C	-2.2%	11.10 kg / 24.47 lbs 11100.3 g / 108.9 N	OK
60 °C	-4.4%	10.85 kg / 23.92 lbs 10850.6 g / 106.4 N
80 °C	-6.6%	10.60 kg / 23.37 lbs 10600.9 g / 104.0 N
100 °C	-28.8%	8.08 kg / 17.82 lbs 8081.2 g / 79.3 N

Klasyczne neodymy tracą bezpowrotnie moc powyżej limitu temperatury. Unikaj wysokich temperatur – nadmiar ciepła może trwale zniszczyć ten produkt. Wraz z podnoszeniem się ciepła siła neodymu tymczasowo obniża się. Unikaj stosowania tego magnesu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zignorowanie limitu wywoła trwałej degradacji właściwości magnetycznych.

*Istotna uwaga: Odporność na temperaturę jest zależna zarówno od klasy materiału, jak i od proporcji wymiarów. Magnesy płaskie (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu niż wysokie walce. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MPL 40x15x5x2[7/3.5] / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	22.94 kg / 50.58 lbs 3 961 Gs	3.44 kg / 7.59 lbs 3441 g / 33.8 N	N/A
1 mm	21.37 kg / 47.11 lbs 4 807 Gs	3.21 kg / 7.07 lbs 3205 g / 31.4 N	19.23 kg / 42.40 lbs ~0 Gs
2 mm	19.67 kg / 43.37 lbs 4 612 Gs	2.95 kg / 6.50 lbs 2951 g / 28.9 N	17.70 kg / 39.03 lbs ~0 Gs
3 mm	17.94 kg / 39.55 lbs 4 404 Gs	2.69 kg / 5.93 lbs 2691 g / 26.4 N	16.15 kg / 35.59 lbs ~0 Gs
5 mm	14.58 kg / 32.15 lbs 3 971 Gs	2.19 kg / 4.82 lbs 2187 g / 21.5 N	13.12 kg / 28.93 lbs ~0 Gs
10 mm	8.01 kg / 17.67 lbs 2 944 Gs	1.20 kg / 2.65 lbs 1202 g / 11.8 N	7.21 kg / 15.90 lbs ~0 Gs
20 mm	2.32 kg / 5.11 lbs 1 583 Gs	0.35 kg / 0.77 lbs 348 g / 3.4 N	2.09 kg / 4.60 lbs ~0 Gs
50 mm	0.12 kg / 0.26 lbs 359 Gs	0.02 kg / 0.04 lbs 18 g / 0.2 N	0.11 kg / 0.24 lbs ~0 Gs
60 mm	0.05 kg / 0.12 lbs 243 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.11 lbs ~0 Gs
70 mm	0.03 kg / 0.06 lbs 171 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
80 mm	0.01 kg / 0.03 lbs 124 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs
90 mm	0.01 kg / 0.02 lbs 92 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.01 lbs 70 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie z dużo dalszego dystansu niż układ typu magnes i stal. Taki system dwóch magnesów generuje silniejsze pole i większy zasięg działania. Chcesz zbudować silny uchwyt? Zastosuj dwa magnesy zamiast jednego magnesu i stali. Uważaj, że przy zbliżaniu do siebie dwóch magnesów siła uderzenia jest ogromna. Lewitacja jest nieco mniejsza niż siła złączenia, ale wciąż duża.
*Poziom pola przy konfiguracji odpychania spada do ~0 Gs w punkcie środkowym dystansu pomiędzy magnesami (kompensacja pól).
Ważne: Szacunki ukazują siły zsuwania dwóch identycznych neodymów (współczynnik tarcia ~0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 40x15x5x2[7/3.5] / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	10.5 cm
Implant słuchowy	10 Gs (1.0 mT)	8.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	6.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	5.0 cm
Pilot do auta	50 Gs (5.0 mT)	4.5 cm
Karta płatnicza	400 Gs (40.0 mT)	2.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Silne pole magnetyczne stanowi poważne zagrożenie dla sprzętu IT oraz implantów medycznych. Produkty NdFeB wytwarzają strumień, które zakłóca pracę czułych urządzeń medycznych. Pamiętaj: niewidzialne pole magnetyczne oddziałuje przez materię i plastik. Zwiększoną czujność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Zagrożone są również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MPL 40x15x5x2[7/3.5] / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	24.04 km/h (6.68 m/s)	0.50 J
30 mm	39.29 km/h (10.91 m/s)	1.34 J
50 mm	50.66 km/h (14.07 m/s)	2.23 J
100 mm	71.63 km/h (19.90 m/s)	4.45 J

Produkty NdFeB są delikatne – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Kontroluj moment przyciągania – neodym pozostawiony swobodnie zamienia się w pocisk. Energia uderzenia może wywołać odłamki powłoki lub uszkodzenia skóry. Koniecznie kontroluj produkt przy instalacji, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością niemal gwarantuje destrukcję magnesu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 40x15x5x2[7/3.5] / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (P_c)
MPL 40x15x5x2[7/3.5] / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	14 969 Mx	149.7 µWb
Współczynnik P_c	0.26	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Parametr niezbędny przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 40x15x5x2[7/3.5] / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	11.35 kg	Standard
Woda (dno rzeki)	13.00 kg (+1.65 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Siła zsuwająca

*Pamiętaj: Na powierzchni pionowej magnes zachowa zaledwie ok. 20-30% siły oderwania.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) znacząco redukuje udźwig magnesu.

3. Wytrzymałość temperaturowa

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.26

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020154-2026

Kalkulator miar

Siła (udźwig)

Siła w kg

Siła (N)

lbs

Pole magnetyczne

Indukcja (T)

Wypełnij jedną rubrykę, a otrzymasz gotowe przeliczenia w innych polach.

Sprawdź inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMC 36x6/4X8 / N38 - uchwyt magnetyczny cylindryczny

21.49 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 20x10x2 / N38 - magnes neodymowy płytkowy

1.538 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGGW 34x8 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny

9.84 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 7x7x3 / N38 - magnes neodymowy płytkowy

0.541 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 40x15x5 mm i wadze 22.5 g gwarantuje klasę premium połączenia. Ten blok magnetyczny o sile 111.37 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Aby rozłączyć model MPL 40x15x5x2[7/3.5] / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy ogromną ostrożność, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 40x15x5x2[7/3.5] / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 11.35 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 40x15x5x2[7/3.5] / N38 jest magnesowany przez grubość (wymiar 5 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (40x15 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 40x15x5 mm, co przy wadze 22.5 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj udźwig wynoszący około 11.35 kg (siła ~111.37 N), co przy tak płaskim kształcie świadczy o wysokiej klasie materiału. Produkt spełnia normy dla magnesów klasy N38.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Należy pamiętać, iż obok wysokiej mocy, magnesy te cechują się następującymi zaletami:

Są niezwykle trwałe – przez okres ok. 10 lat gubią maksymalnie ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
Są stabilne magnetycznie, gdyż wykazują wysoką odporność na pola rozmagnesowujące.
Wykończenie materiałami takimi jak nikiel czy złoto nadaje im czysty i gładki charakter.
Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia silne chwytanie nawet małych elementów.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Dają się łatwo formować do specyficznych wymiarów, co ułatwia ich adaptację w przemyśle.
Stanowią kluczowy element w innowacjach, zasilając silniki, sprzęt szpitalny czy komputery.
Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Mimo zalet, posiadają też wady:

Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Są podatne na rdzewienie w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Siła oderwania magnesu w optymalnych warunkach – co się na to składa?

Siła oderwania została określona dla najkorzystniejszych warunków, obejmującej:

przy zastosowaniu zwory ze stali niskowęglowej, zapewniającej maksymalne skupienie pola
której wymiar poprzeczny wynosi ok. 10 mm
charakteryzującej się równą strukturą
przy zerowej szczelinie (bez farby)
podczas odrywania w kierunku prostopadłym do powierzchni mocowania
przy temperaturze otoczenia pokojowej

Kluczowe elementy wpływające na udźwig

W praktyce, faktyczna siła trzymania wynika z szeregu czynników, które przedstawiamy od najbardziej istotnych:

Dystans (między magnesem a blachą), gdyż nawet bardzo mała przerwa (np. 0,5 mm) może spowodować redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
Kąt przyłożenia siły – maksymalny parametr mamy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po powierzchni jest zazwyczaj wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość blachy – zbyt cienka blacha nie przyjmuje całego pola, przez co część strumienia jest tracona na drugą stronę.
Rodzaj materiału – idealnym podłożem jest stal o wysokiej przenikalności. Żeliwo mogą generować mniejszy udźwig.
Jakość powierzchni – im gładsza i bardziej polerowana powierzchnia, tym większa strefa kontaktu i silniejsze trzymanie. Nierówności tworzą dystans powietrzny.
Czynnik termiczny – wysoka temperatura zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Udźwig wyznaczano stosując blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza udźwig.

Środki ostrożności podczas pracy z magnesami neodymowymi

Ogromna siła

Przed użyciem, przeczytaj instrukcję. Gwałtowne złączenie może zniszczyć magnes lub uszkodzić palce. Bądź przewidujący.

Uczulenie na powłokę

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Rozprysk materiału

Mimo metalicznego wyglądu, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się pokruszyć na drobiny.

Chronić przed dziećmi

Magnesy neodymowe to nie zabawki. Połknięcie kilku magnesów może doprowadzić do ich złączeniem się w jelitach, co stanowi stan krytyczny i wymaga natychmiastowej operacji.

Ryzyko pożaru

Pył powstający podczas szlifowania magnesów jest łatwopalny. Unikaj wiercenia w magnesach bez odpowiedniego chłodzenia i wiedzy.

Kompas i GPS

Silne pole magnetyczne destabilizuje działanie czujników w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Siła zgniatająca

Niebezpieczeństwo urazu: Moc ściskania jest tak duża, że może spowodować rany, zgniecenia, a nawet otwarte złamania. Stosuj solidne rękawice ochronne.

Implanty medyczne

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Urządzenia elektroniczne

Nie zbliżaj magnesów do dokumentów, komputera czy telewizora. Magnes może nieodwracalnie zepsuć te urządzenia oraz wymazać paski magnetyczne z kart.

Temperatura pracy

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Safety First! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

Dane techniczne - MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu neodymowego - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka MPL 40x15x5x2[7/3.5] / N38

Tabela 2: Siła równoległa zsuwania (pion) MPL 40x15x5x2[7/3.5] / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 40x15x5x2[7/3.5] / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MPL 40x15x5x2[7/3.5] / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy MPL 40x15x5x2[7/3.5] / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie MPL 40x15x5x2[7/3.5] / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 40x15x5x2[7/3.5] / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia MPL 40x15x5x2[7/3.5] / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 40x15x5x2[7/3.5] / N38

Tabela 10: Dane konstrukcyjne (Pc) MPL 40x15x5x2[7/3.5] / N38

Tabela 11: Zastosowanie podwodne MPL 40x15x5x2[7/3.5] / N38

1. Siła zsuwająca

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Zrównoważony rozwój

Siła (udźwig)

Pole magnetyczne

Sprawdź inne produkty

UMC 36x6/4X8 / N38 - uchwyt magnetyczny cylindryczny

MPL 20x10x2 / N38 - magnes neodymowy płytkowy

UMGGW 34x8 [M4] GW / N38 - uchwyt magnetyczny gumowy gwint wewnętrzny

MPL 7x7x3 / N38 - magnes neodymowy płytkowy

Wady i zalety magnesów z neodymu Nd2Fe14B.

Mocne strony

Minusy

Analiza siły trzymania

Siła oderwania magnesu w optymalnych warunkach – co się na to składa?

Kluczowe elementy wpływające na udźwig

Środki ostrożności podczas pracy z magnesami neodymowymi

Ogromna siła

Uczulenie na powłokę

Rozprysk materiału

Chronić przed dziećmi

Ryzyko pożaru

Kompas i GPS

Siła zgniatająca

Implanty medyczne

Urządzenia elektroniczne

Temperatura pracy

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 40x15x5x2[7/3.5] / N38

Tabela 2: Siła równoległa zsuwania (pion)
MPL 40x15x5x2[7/3.5] / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 40x15x5x2[7/3.5] / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MPL 40x15x5x2[7/3.5] / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MPL 40x15x5x2[7/3.5] / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MPL 40x15x5x2[7/3.5] / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 40x15x5x2[7/3.5] / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MPL 40x15x5x2[7/3.5] / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 40x15x5x2[7/3.5] / N38

Tabela 10: Dane konstrukcyjne (P_c)
MPL 40x15x5x2[7/3.5] / N38

Tabela 11: Zastosowanie podwodne
MPL 40x15x5x2[7/3.5] / N38

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.
