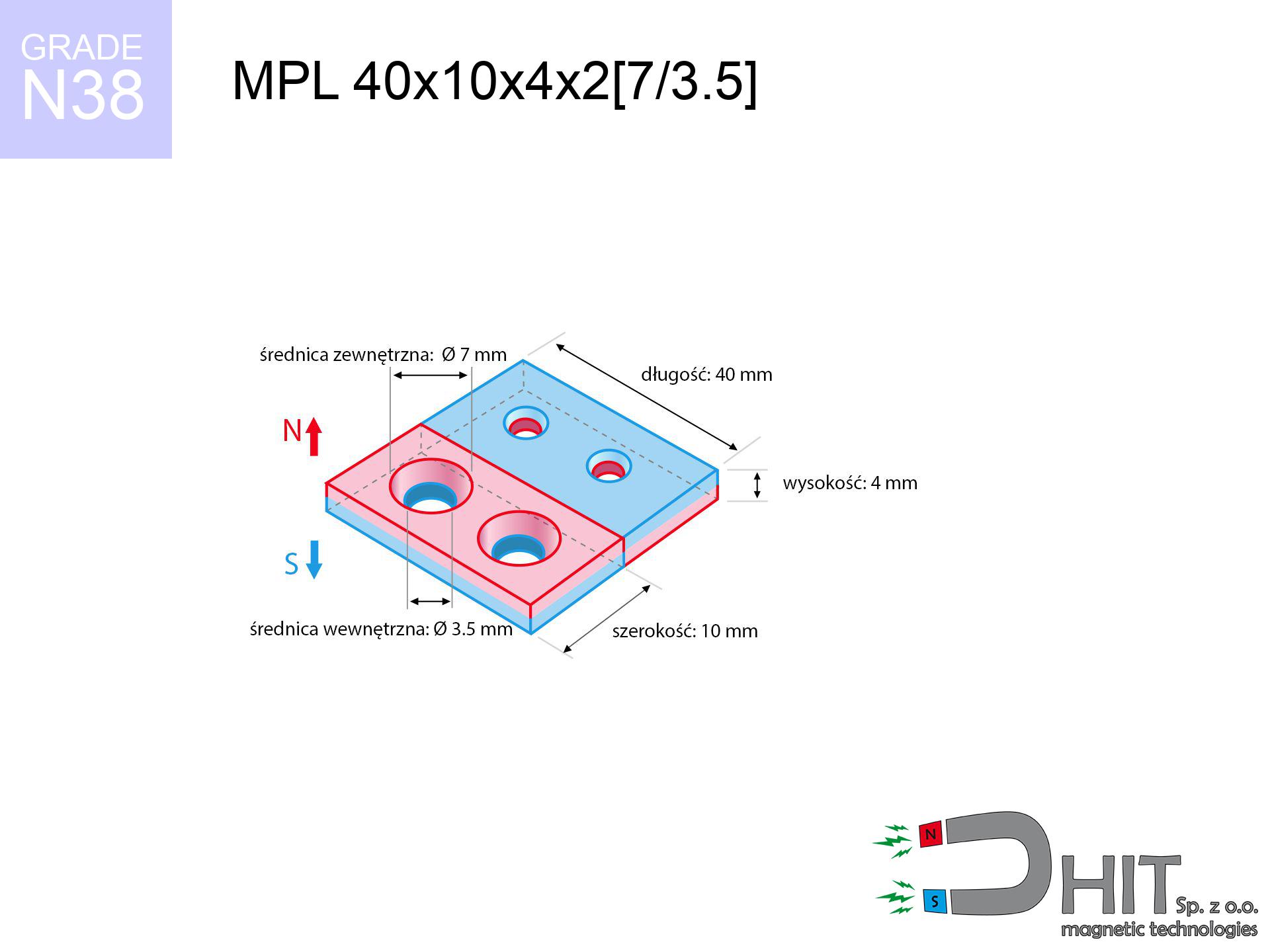

MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy jutro

MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020151

GTIN/EAN: 5906301811572

Długość

40 mm [±0,1 mm]

Szerokość

10 mm [±0,1 mm]

Wysokość

4 mm [±0,1 mm]

Waga

12 g

Kierunek magnesowania

↑ osiowy

Udźwig

9.31 kg / 91.33 N

Indukcja magnetyczna

275.57 mT / 2756 Gs

Powłoka

[NiCuNi] nikiel

sprawdź dane techniczne »

9.21 ZŁ z VAT / szt. + cena za transport

7.49 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

7.49 ZŁ

9.21 ZŁ

cena od 100 szt.

7.04 ZŁ

8.66 ZŁ

cena od 350 szt.

6.59 ZŁ

8.11 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 albo daj znać poprzez formularz przez naszą stronę.
Udźwig oraz budowę magnesu wyliczysz dzięki naszemu naszym kalkulatorze magnetycznym.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Specyfikacja produktu - MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020151
GTIN/EAN	5906301811572
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	40 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	4 mm [±0,1 mm]
Waga	12 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	9.31 kg / 91.33 N
Indukcja magnetyczna ~ ?	275.57 mT / 2756 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu - raport

Przedstawione dane są rezultat kalkulacji fizycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą odbiegać od wyników symulacji. Prosimy traktować te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MPL 40x10x4x2[7/3.5] / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2755 Gs 275.5 mT	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N	średnie ryzyko
1 mm	2413 Gs 241.3 mT	7.14 kg / 15.75 lbs 7143.1 g / 70.1 N	średnie ryzyko
2 mm	2044 Gs 204.4 mT	5.13 kg / 11.31 lbs 5128.9 g / 50.3 N	średnie ryzyko
3 mm	1703 Gs 170.3 mT	3.56 kg / 7.85 lbs 3559.5 g / 34.9 N	średnie ryzyko
5 mm	1173 Gs 117.3 mT	1.69 kg / 3.72 lbs 1688.2 g / 16.6 N	bezpieczny
10 mm	522 Gs 52.2 mT	0.33 kg / 0.74 lbs 334.9 g / 3.3 N	bezpieczny
15 mm	277 Gs 27.7 mT	0.09 kg / 0.21 lbs 94.2 g / 0.9 N	bezpieczny
20 mm	163 Gs 16.3 mT	0.03 kg / 0.07 lbs 32.8 g / 0.3 N	bezpieczny
30 mm	69 Gs 6.9 mT	0.01 kg / 0.01 lbs 5.8 g / 0.1 N	bezpieczny
50 mm	19 Gs 1.9 mT	0.00 kg / 0.00 lbs 0.5 g / 0.0 N	bezpieczny

Siła magnetyczna maleje drastycznie z każdym milimetrem odległości. Pamiętaj, że nawet najmniejsza szczelina (np. zanieczyszczenia, lakier, kurz) znacząco redukuje udźwig. Produkty magnetyczne działają najsilniej podczas styku bezpośredniego; odległość niweluje moc. Zauważ, jak błyskawicznie maleje udźwig, gdy magnes nie dotyka szczelnie do powierzchni stali. Obliczając montaż, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 40x10x4x2[7/3.5] / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.86 kg / 4.11 lbs 1862.0 g / 18.3 N
1 mm	Stal (~0.2)	1.43 kg / 3.15 lbs 1428.0 g / 14.0 N
2 mm	Stal (~0.2)	1.03 kg / 2.26 lbs 1026.0 g / 10.1 N
3 mm	Stal (~0.2)	0.71 kg / 1.57 lbs 712.0 g / 7.0 N
5 mm	Stal (~0.2)	0.34 kg / 0.75 lbs 338.0 g / 3.3 N
10 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 66.0 g / 0.6 N
15 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 18.0 g / 0.2 N
20 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie określa przybliżoną wartość obciążenia, konieczną do spowodowania zsunięcia się magnesu pionowo w dół po pionowej płycie metalowej (przy uwzględnieniu typowego tarcia statycznego). Wartość ta zmienia się w funkcji występującego dystansu.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 40x10x4x2[7/3.5] / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.79 kg / 6.16 lbs 2793.0 g / 27.4 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.86 kg / 4.11 lbs 1862.0 g / 18.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.93 kg / 2.05 lbs 931.0 g / 9.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	4.66 kg / 10.26 lbs 4655.0 g / 45.7 N

Umieszczając uchwyt na wertykalnej ścianie (np. lodówce), możesz liczyć na zaledwie ok. 20%-30% swojego maksymalnego udźwigu. Grawitacja i słaby stopień przyczepności powodują, że magnesy szybciej zsuwają się v dół, niż odpadają. Planujesz wieszak? Weź pod uwagę, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na malowanym metalu uchwyt puści w dół pod wyraźnie lżejszym ciężarem. Użycie gumy specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 40x10x4x2[7/3.5] / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.93 kg / 2.05 lbs 931.0 g / 9.1 N
1 mm	25%	2.33 kg / 5.13 lbs 2327.5 g / 22.8 N
2 mm	50%	4.66 kg / 10.26 lbs 4655.0 g / 45.7 N
3 mm	75%	6.98 kg / 15.39 lbs 6982.5 g / 68.5 N
5 mm	100%	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N
10 mm	100%	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N
11 mm	100%	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N
12 mm	100%	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N

Zbyt cienka stal nie zdoła absorbować całego pola magnetycznego, co osłabia realne działanie uchwytu. Jeśli zainstalujesz neodym do cienkiej powierzchni, magnetyzm przeniknie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać 100% potencjału tego neodymu, potrzebujesz odpowiednio grubego podkładu metalu. Przesycenie materiału sprawia, że na delikatnych ściankach (np. karoserii) uchwyt działa gorzej. Sugerujemy wybór wymiaru blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MPL 40x10x4x2[7/3.5] / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	9.31 kg / 20.53 lbs 9310.0 g / 91.3 N	OK
40 °C	-2.2%	9.11 kg / 20.07 lbs 9105.2 g / 89.3 N	OK
60 °C	-4.4%	8.90 kg / 19.62 lbs 8900.4 g / 87.3 N
80 °C	-6.6%	8.70 kg / 19.17 lbs 8695.5 g / 85.3 N
100 °C	-28.8%	6.63 kg / 14.61 lbs 6628.7 g / 65.0 N

Klasyczne neodymy tracą moc po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – gorąco może nieodwracalnie rozmagnesować ten magnes. Wraz z podnoszeniem się ciepła nośność magnesu chwilowo maleje. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu przekraczających jego bezpieczny zakres. Zignorowanie limitu spowoduje zniszczenia właściwości magnetycznych.

*Ważna informacja: Odporność na temperaturę jest zależna zarówno od klasy materiału, jak i od tzw. współczynnika kształtu Pc. Elementy o niskim profilu (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu szybciej w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 40x10x4x2[7/3.5] / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	18.71 kg / 41.25 lbs 4 164 Gs	2.81 kg / 6.19 lbs 2807 g / 27.5 N	N/A
1 mm	16.57 kg / 36.53 lbs 5 185 Gs	2.49 kg / 5.48 lbs 2486 g / 24.4 N	14.91 kg / 32.88 lbs ~0 Gs
2 mm	14.36 kg / 31.65 lbs 4 826 Gs	2.15 kg / 4.75 lbs 2153 g / 21.1 N	12.92 kg / 28.48 lbs ~0 Gs
3 mm	12.24 kg / 26.98 lbs 4 455 Gs	1.84 kg / 4.05 lbs 1836 g / 18.0 N	11.01 kg / 24.28 lbs ~0 Gs
5 mm	8.61 kg / 18.98 lbs 3 737 Gs	1.29 kg / 2.85 lbs 1291 g / 12.7 N	7.75 kg / 17.08 lbs ~0 Gs
10 mm	3.39 kg / 7.48 lbs 2 346 Gs	0.51 kg / 1.12 lbs 509 g / 5.0 N	3.05 kg / 6.73 lbs ~0 Gs
20 mm	0.67 kg / 1.48 lbs 1 045 Gs	0.10 kg / 0.22 lbs 101 g / 1.0 N	0.61 kg / 1.34 lbs ~0 Gs
50 mm	0.03 kg / 0.06 lbs 207 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
60 mm	0.01 kg / 0.03 lbs 138 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
70 mm	0.01 kg / 0.01 lbs 96 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.01 lbs 69 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 51 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 39 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie z szerszego promienia niż neodym i metal. Połączenie magnes-magnes tworzy mocniejsze oddziaływanie i szerszy promień działania. Chcesz zbudować solidne zapięcie? Użyj pary magnesów zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów siła zgniotu jest ekstremalna. Lewitacja jest nieco mniejsza niż siła przyciągania, ale wciąż imponująca.
*Wartość indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (anihilacja sił magnetycznych).
* Pomiary ukazują siły tarcia dwóch bliźniaczych bloków magnetycznych (współczynnik tarcia ok. 0.15 przy powleczeniu Ni-Ni).

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia
MPL 40x10x4x2[7/3.5] / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	8.5 cm
Implant słuchowy	10 Gs (1.0 mT)	6.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	5.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	3.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Potężne promieniowanie magnesu stanowi realne niebezpieczeństwo dla sprzętu IT i implantów medycznych. Magnesy te generują strumień, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Zauważ: niewidoczne promieniowanie przenika przez ciało i szkło. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: zegarki mechaniczne, piloty do aut, głośniki i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 40x10x4x2[7/3.5] / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	28.72 km/h (7.98 m/s)	0.38 J
30 mm	48.67 km/h (13.52 m/s)	1.10 J
50 mm	62.82 km/h (17.45 m/s)	1.83 J
100 mm	88.83 km/h (24.68 m/s)	3.65 J

Magnesy neodymowe są podatne na odpryski – zderzenie ze stalą grozi ich pęknięciem. Uważaj na prędkość zderzenia – magnes puszczony luźno zamienia się w pocisk. Siła kinetyczna może zniszczyć magnes lub uszkodzenia skóry. Koniecznie kontroluj produkt przy montażu, aby nie trzasnął z dużą siłą w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas manipulacji z dużymi magnesami.

Tabela 9: Odporność na korozję
MPL 40x10x4x2[7/3.5] / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (Flux)
MPL 40x10x4x2[7/3.5] / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	9 840 Mx	98.4 µWb
Współczynnik P_c	0.26	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MPL 40x10x4x2[7/3.5] / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	9.31 kg	Standard
Woda (dno rzeki)	10.66 kg (+1.35 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Ześlizg (ściana)

*Pamiętaj: Na powierzchni pionowej magnes zachowa tylko ułamek nominalnego udźwigu.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) znacząco ogranicza udźwig magnesu.

3. Wytrzymałość temperaturowa

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.26

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020151-2026

Przelicznik magnesów

Siła (udźwig)

Siła w kg

Siła (N)

Funty (lbs)

Pole magnetyczne

Tesla (T)

Wystarczy wpisać liczbę, aby system sam wyliczył resztę.

Zobacz też inne produkty

Produkt dostępny Wysyłamy jutro

MW 45x20 / N38 - magnes neodymowy walcowy

84.45 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 5x10 / N38 - magnes neodymowy walcowy

0.800 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 10x2 / N38 - magnes neodymowy walcowy

0.467 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MP 20x8/4x5 / N38 - magnes neodymowy pierścieniowy

7.75 ZŁ brutto / szt.

Komponent MPL 40x10x4x2[7/3.5] / N38 cechuje się niskim profilem oraz profesjonalną siłą przyciągania, dzięki czemu jest to rozwiązanie doskonałe do budowy separatorów i maszyn. Ten blok magnetyczny o sile 91.33 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 9.31 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Do montażu magnesów płaskich MPL 40x10x4x2[7/3.5] / N38 najlepiej używać kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Pamiętaj, aby przed klejeniem zmatowić i przemyć powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (40x10 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 40 mm (długość), 10 mm (szerokość) i 4 mm (grubość). Kluczowym parametrem jest tutaj udźwig wynoszący około 9.31 kg (siła ~91.33 N), co przy tak kompaktowym kształcie świadczy o dużej mocy materiału. Produkt spełnia normy dla magnesów klasy N38.

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe właściwości, w tym::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
Zewnętrzne pola magnetyczne nie wpływają na ich utraty mocy – posiadają wysoki współczynnik koercji.
Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Wersje specjalistyczne funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
Można je precyzyjnie obrabiać do niestandardowych wymiarów, co ułatwia ich adaptację w przemyśle.
Stanowią kluczowy element w technologiach przyszłości, zasilając silniki, sprzęt szpitalny czy elektronikę użytkową.
Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Delikatność mechaniczna to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy obudowy lub montaż w stali.
Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w gumowej otulinie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Analiza siły trzymania

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Widoczny w opisie parametr udźwigu dotyczy wartości maksymalnej, którą zmierzono w idealnych warunkach testowych, co oznacza test:

z wykorzystaniem blachy ze miękkiej stali, która służy jako element zamykający obwód
posiadającej grubość minimum 10 mm dla pełnego zamknięcia strumienia
z płaszczyzną oczyszczoną i gładką
bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
podczas odrywania w kierunku prostopadłym do powierzchni mocowania
w warunkach ok. 20°C

Praktyczne aspekty udźwigu – czynniki

Podczas codziennego użytkowania, rzeczywisty udźwig zależy od kilku kluczowych aspektów, uszeregowanych od kluczowych:

Przerwa między powierzchniami – każdy milimetr odległości (spowodowany np. okleiną lub nierównością) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kąt przyłożenia siły – maksymalny parametr uzyskujemy tylko przy ciągnięciu pod kątem 90°. Opór przy zsuwaniu magnesu po blasze jest standardowo wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Blacha "papierowa" limituje udźwig (magnes „przebija” ją na wylot).
Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Stale stopowe zmniejszają właściwości magnetyczne i siłę trzymania.
Wykończenie powierzchni – idealny styk jest możliwy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
Ciepło – spieki NdFeB posiadają wrażliwość na temperaturę. Gdy jest gorąco są słabsze, a w niskich mogą być silniejsze (do pewnej granicy).

Pomiar udźwigu realizowano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, jednak przy siłach działających równolegle siła trzymania jest mniejsza nawet pięciokrotnie. Ponadto, nawet drobny odstęp między magnesem, a blachą obniża nośność.

Bezpieczna praca z magnesami neodymowymi

Uszkodzenia czujników

Pamiętaj: magnesy neodymowe wytwarzają pole, które mylą elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Uwaga na odpryski

Chroń oczy. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Ryzyko połknięcia

Zawsze zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest wysokie, a konsekwencje zwarcia magnesów wewnątrz organizmu są dramatyczne.

Siła zgniatająca

Ryzyko obrażeń: Moc ściskania jest tak duża, że może wywołać krwiaki, zgniecenia, a nawet otwarte złamania. Używaj grubych rękawic.

Łatwopalność

Uwaga na ogień: Pył neodymowy jest wysoce łatwopalny. Nie modyfikuj mechanicznie magnesów amatorsko, gdyż może to wywołać pożar.

Świadome użytkowanie

Przed użyciem, zapoznaj się z zasadami. Gwałtowne złączenie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Ochrona urządzeń

Ekstremalne pole magnetyczne może usunąć informacje na kartach kredytowych, dyskach twardych i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Niebezpieczeństwo dla rozruszników

Ostrzeżenie dla sercowców: Silne pole magnetyczne zakłóca urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Trwała utrata siły

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Unikaj kontaktu w przypadku alergii

Powszechnie wiadomo, że powłoka niklowa (typowe wykończenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz magnesy powlekane tworzywem.

Ostrzeżenie! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

Specyfikacja produktu - MPL 40x10x4x2[7/3.5] / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu - raport

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania MPL 40x10x4x2[7/3.5] / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MPL 40x10x4x2[7/3.5] / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 40x10x4x2[7/3.5] / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy MPL 40x10x4x2[7/3.5] / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy MPL 40x10x4x2[7/3.5] / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola MPL 40x10x4x2[7/3.5] / N38

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia MPL 40x10x4x2[7/3.5] / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 40x10x4x2[7/3.5] / N38

Tabela 9: Odporność na korozję MPL 40x10x4x2[7/3.5] / N38

Tabela 10: Dane elektryczne (Flux) MPL 40x10x4x2[7/3.5] / N38

Tabela 11: Hydrostatyka i wyporność MPL 40x10x4x2[7/3.5] / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła (udźwig)

Pole magnetyczne

Zobacz też inne produkty

MW 45x20 / N38 - magnes neodymowy walcowy

MW 5x10 / N38 - magnes neodymowy walcowy

MW 10x2 / N38 - magnes neodymowy walcowy

MP 20x8/4x5 / N38 - magnes neodymowy pierścieniowy

Zalety oraz wady magnesów z neodymu Nd2Fe14B.

Mocne strony

Minusy

Analiza siły trzymania

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Praktyczne aspekty udźwigu – czynniki

Bezpieczna praca z magnesami neodymowymi

Uszkodzenia czujników

Uwaga na odpryski

Ryzyko połknięcia

Siła zgniatająca

Łatwopalność

Świadome użytkowanie

Ochrona urządzeń

Niebezpieczeństwo dla rozruszników

Trwała utrata siły

Unikaj kontaktu w przypadku alergii

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MPL 40x10x4x2[7/3.5] / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MPL 40x10x4x2[7/3.5] / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 40x10x4x2[7/3.5] / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 40x10x4x2[7/3.5] / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MPL 40x10x4x2[7/3.5] / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - zasięg pola
MPL 40x10x4x2[7/3.5] / N38

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia
MPL 40x10x4x2[7/3.5] / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 40x10x4x2[7/3.5] / N38

Tabela 9: Odporność na korozję
MPL 40x10x4x2[7/3.5] / N38

Tabela 10: Dane elektryczne (Flux)
MPL 40x10x4x2[7/3.5] / N38

Tabela 11: Hydrostatyka i wyporność
MPL 40x10x4x2[7/3.5] / N38

Zalety oraz wady magnesów z neodymu Nd₂Fe₁₄B.
