MPL 3x3x3 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 3x3x3 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020148

GTIN/EAN: 5906301811541

5.00

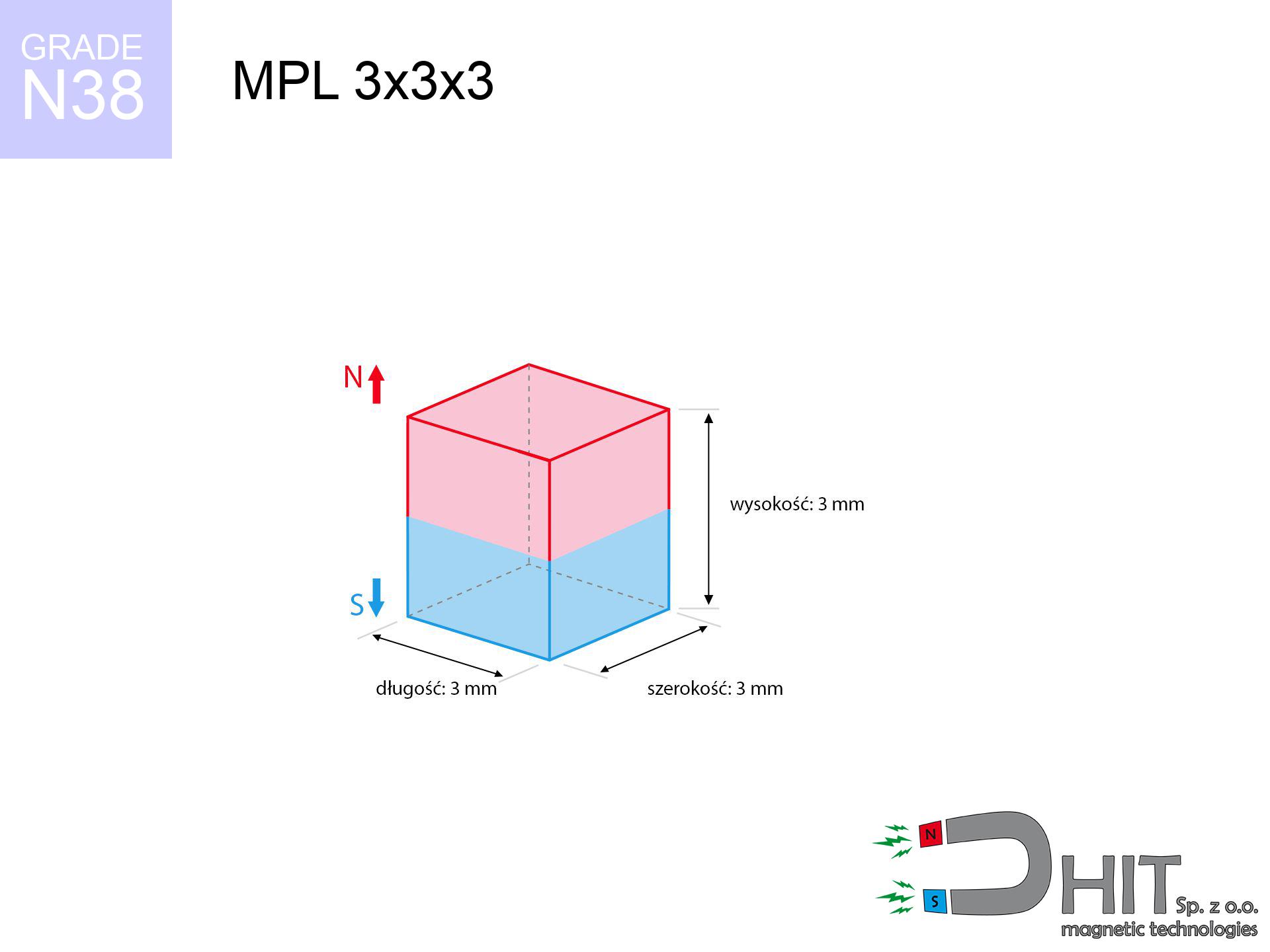

Długość

3 mm [±0,1 mm]

Szerokość

3 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

0.2 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.34 kg / 3.37 N

Indukcja magnetyczna

538.48 mT / 5385 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

0.1845 ZŁ z VAT / szt. + cena za transport

0.1500 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.1500 ZŁ

0.1845 ZŁ

cena od 4000 szt.

0.1410 ZŁ

0.1734 ZŁ

cena od 17000 szt.

0.1320 ZŁ

0.1624 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 lub skontaktuj się korzystając z formularz zapytania na stronie kontaktowej.
Masę i kształt elementów magnetycznych obliczysz u nas w naszym kalkulatorze magnetycznym.

Zamów do 14:00, a wyślemy dziś!

Parametry - MPL 3x3x3 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 3x3x3 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020148
GTIN/EAN	5906301811541
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	3 mm [±0,1 mm]
Szerokość	3 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	0.2 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.34 kg / 3.37 N
Indukcja magnetyczna ~ ?	538.48 mT / 5385 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 3x3x3 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu neodymowego - parametry techniczne

Poniższe wartości są wynik symulacji fizycznej. Wyniki oparte są na modelach dla klasy Nd₂Fe₁₄B. Realne parametry mogą odbiegać od wyników symulacji. Traktuj te dane jako punkt odniesienia dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MPL 3x3x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5372 Gs 537.2 mT	0.34 kg / 0.75 lbs 340.0 g / 3.3 N	bezpieczny
1 mm	2530 Gs 253.0 mT	0.08 kg / 0.17 lbs 75.4 g / 0.7 N	bezpieczny
2 mm	1127 Gs 112.7 mT	0.01 kg / 0.03 lbs 15.0 g / 0.1 N	bezpieczny
3 mm	562 Gs 56.2 mT	0.00 kg / 0.01 lbs 3.7 g / 0.0 N	bezpieczny
5 mm	192 Gs 19.2 mT	0.00 kg / 0.00 lbs 0.4 g / 0.0 N	bezpieczny
10 mm	35 Gs 3.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
15 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
20 mm	5 Gs 0.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
30 mm	2 Gs 0.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
50 mm	0 Gs 0.0 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny

Siła magnetyczna spada znacząco z każdym milimetrem odległości. Wiedz, że nawet bardzo cienka przerwa (np. brud, lakier, kurz) wyraźnie zmniejsza siłę przyciągania. Magnesy działają najsilniej podczas styku bezpośredniego; powietrzna przerwa zabija siłę. Przeanalizuj, jak gwałtownie maleje udźwig, gdy magnes nie przylega bezpośrednio do powierzchni stali. Obliczając montaż, unikaj niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 3x3x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 68.0 g / 0.7 N
1 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 16.0 g / 0.2 N
2 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
3 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta obrazuje teoretyczną siłę, jaka jest niezbędna do rozpoczęcia ruchu magnesu ku dołowi po pionowej ścianie wykonanej ze stali (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta maleje w funkcji oddalenia od metalu.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MPL 3x3x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.10 kg / 0.22 lbs 102.0 g / 1.0 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.07 kg / 0.15 lbs 68.0 g / 0.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.17 kg / 0.37 lbs 170.0 g / 1.7 N

Wieszając uchwyt na wertykalnej ścianie (np. lodówce), utrzyma on zaledwie ok. 20%-30% swojej nominalnej mocy. Siła ciążenia i niski współczynnik tarcia sprawiają, że uchwyty szybciej zsuwają się v dół, niż odpadają. Planujesz wieszak? Pamiętaj, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali element zjedzie w dół pod wyraźnie lżejszym ładunkiem. Zastosowanie podkładki gumowej może znacznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MPL 3x3x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
1 mm	25%	0.09 kg / 0.19 lbs 85.0 g / 0.8 N
2 mm	50%	0.17 kg / 0.37 lbs 170.0 g / 1.7 N
3 mm	75%	0.26 kg / 0.56 lbs 255.0 g / 2.5 N
5 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
10 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
11 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
12 mm	100%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N

Cienka blacha nie potrafi skupić pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli zainstalujesz neodym do cienkiej powierzchni, magnetyzm przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać 100% mocy tego neodymu, potrzebujesz odpowiednio grubego elementu metalu. Efekt nasycenia powoduje, że na delikatnych ściankach (np. obudowie AGD) magnes trzyma słabiej. Zalecamy dobór przekroju blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MPL 3x3x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.34 kg / 0.75 lbs 340.0 g / 3.3 N	OK
40 °C	-2.2%	0.33 kg / 0.73 lbs 332.5 g / 3.3 N	OK
60 °C	-4.4%	0.33 kg / 0.72 lbs 325.0 g / 3.2 N	OK
80 °C	-6.6%	0.32 kg / 0.70 lbs 317.6 g / 3.1 N
100 °C	-28.8%	0.24 kg / 0.53 lbs 242.1 g / 2.4 N

Standardowe magnesy neodymowe tracą bezpowrotnie parametry po przekroczeniu progu termicznego. Uważaj na przegrzanie – nadmiar ciepła może nieodwracalnie zniszczyć ten produkt. Z każdym stopniem powyżej normy nośność neodymu tymczasowo maleje. Zrezygnuj z użycia tego produktu w pobliżu źródeł ciepła wyższych niż jego limit temperatury pracy. Zignorowanie limitu wywoła nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Odporność na temperaturę zależy nie tylko od materiału, ale także od kształtu magnesu. Elementy o niskim profilu (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu niż magnesy długie. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MPL 3x3x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	1.60 kg / 3.53 lbs 5 931 Gs	0.24 kg / 0.53 lbs 240 g / 2.4 N	N/A
1 mm	0.80 kg / 1.77 lbs 7 610 Gs	0.12 kg / 0.27 lbs 120 g / 1.2 N	0.72 kg / 1.59 lbs ~0 Gs
2 mm	0.36 kg / 0.78 lbs 5 061 Gs	0.05 kg / 0.12 lbs 53 g / 0.5 N	0.32 kg / 0.70 lbs ~0 Gs
3 mm	0.15 kg / 0.34 lbs 3 343 Gs	0.02 kg / 0.05 lbs 23 g / 0.2 N	0.14 kg / 0.31 lbs ~0 Gs
5 mm	0.03 kg / 0.08 lbs 1 568 Gs	0.01 kg / 0.01 lbs 5 g / 0.1 N	0.03 kg / 0.07 lbs ~0 Gs
10 mm	0.00 kg / 0.00 lbs 384 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 70 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 1 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż neodym i metal. Połączenie magnes-magnes wytwarza potężny strumień i szerszy promień działania. Chcesz zbudować mocne zamknięcie? Wykorzystaj dwa neodymy zamiast jednego magnesu i stali. Pamiętaj, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest potężna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż znacząca.
*Wartość strumienia w układzie biegunów jednoimiennych spada do ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (kompensacja pól).
Uwaga: Obliczenia prezentują siły zsuwania dwóch identycznych magnesów (opór ~0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 3x3x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	2.5 cm
Implant słuchowy	10 Gs (1.0 mT)	2.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	1.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.0 cm
Pilot do auta	50 Gs (5.0 mT)	1.0 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu to poważne zagrożenie dla sprzętu IT oraz implantów medycznych. Produkty NdFeB wytwarzają pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 3x3x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	41.58 km/h (11.55 m/s)	0.01 J
30 mm	72.02 km/h (20.01 m/s)	0.04 J
50 mm	92.98 km/h (25.83 m/s)	0.07 J
100 mm	131.49 km/h (36.53 m/s)	0.13 J

Produkty NdFeB są bardzo kruche – zderzenie ze stalą może skutkować rozbiciem. Kontroluj moment przyciągania – magnes puszczony luźno pędzi z ogromną siłą. Energia uderzenia może spowodować odpryski materiału lub groźne zmiażdżenia palców. Koniecznie kontroluj produkt przy montażu, aby nie trzasnął z dużą siłą w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 3x3x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 3x3x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	495 Mx	5.0 µWb
Współczynnik P_c	0.84	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe przy budowie generatorów oraz sensorów. Wartość P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 3x3x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.34 kg	Standard
Woda (dno rzeki)	0.39 kg (+0.05 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Udźwig w pionie

*Pamiętaj: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% siły prostopadłej.

2. Nasycenie magnetyczne

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie ogranicza udźwig magnesu.

3. Stabilność termiczna

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.84

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020148-2026

Przelicznik magnesów

Udźwig magnesu

Siła w kg

Siła w lbs

Pole magnetyczne

Uzupełnij jedną rubrykę, by natychmiast zobaczyć rezultat dla wszystkich jednostek.

Zobacz też inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 15x5 / N38 - magnes neodymowy walcowy

3.20 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 15x2 / N38 - magnes neodymowy walcowy

1.218 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SMZR 32x250 / N52 - separator magnetyczny z rączką

738.00 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 33x10 / N38 - magnes neodymowy walcowy

26.52 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes w kształcie płytki wykonany z materiału NdFeB, co przy wymiarach 3x3x3 mm i wadze 0.2 g gwarantuje klasę premium połączenia. Ten prostopadłościan o sile 3.37 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Aby rozłączyć model MPL 3x3x3 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy ogromną ostrożność, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji prądnic wiatrowych oraz systemów transportu bliskiego. Dzięki płaskiej powierzchni i dużej sile (ok. 0.34 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (3x3 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 3x3x3 mm, co przy wadze 0.2 g czyni go elementem o imponującej gęstości energii. Jest to blok magnetyczny o gabarytach 3x3x3 mm i masie własnej 0.2 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Korzyści

Magnesy neodymowe to nie tylko siła, ale także inne istotne właściwości, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to marginalne ~1%.
Wyróżniają się niezwykłą odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest refleksyjna i prezentuje się elegancko.
Generują niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do niestandardowych wymiarów, co pozwala na ich adaptację w przemyśle.
Są niezbędne w innowacjach, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:

Ze względu na brak elastyczności, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Podatność na wilgoć skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Podany w tabeli udźwig jest rezultatem pomiaru zrealizowanego w specyficznych, idealnych warunkach:

przy zastosowaniu zwory ze specjalnej stali pomiarowej, zapewniającej pełne nasycenie magnetyczne
o grubości wynoszącej minimum 10 mm
z płaszczyzną wolną od rys
przy zerowej szczelinie (brak farby)
przy prostopadłym kierunku działania siły (kąt 90 stopni)
w temp. ok. 20°C

Udźwig w praktyce – czynniki wpływu

Na skuteczność trzymania wpływają konkretne warunki, takie jak (od priorytetowych):

Dystans (między magnesem a blachą), ponieważ nawet niewielka przerwa (np. 0,5 mm) powoduje drastyczny spadek udźwigu nawet o 50% (dotyczy to także farby, rdzy czy zanieczyszczeń).
Kąt przyłożenia siły – największą siłę osiągamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po powierzchni jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość blachy – zbyt cienka blacha nie zamyka strumienia, przez co część mocy ucieka na drugą stronę.
Materiał blachy – stal niskowęglowa przyciąga najlepiej. Domieszki stopowe zmniejszają przenikalność magnetyczną i siłę trzymania.
Stan powierzchni – szlifowane elementy zapewniają maksymalny styk, co zwiększa siłę. Powierzchnie chropowate osłabiają chwyt.
Ciepło – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco są słabsze, a na mrozie zyskują na sile (do pewnej granicy).

Udźwig określano używając blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy działaniu siły prostopadłej, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięć razy. Ponadto, nawet drobny odstęp pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.

Bezpieczna praca przy magnesach neodymowych

Świadome użytkowanie

Zachowaj rozwagę. Magnesy neodymowe przyciągają z dużej odległości i zwierają z ogromną siłą, często gwałtowniej niż jesteś w stanie przewidzieć.

Elektronika precyzyjna

Urządzenia nawigacyjne są wyjątkowo wrażliwe na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Wrażliwość na ciepło

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Tylko dla dorosłych

Bezwzględnie chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest bardzo duże, a skutki połączenia się magnesów wewnątrz organizmu są dramatyczne.

Kruchość materiału

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ostrzeżenie dla alergików

Niektóre osoby posiada alergię kontaktową na pierwiastek nikiel, którym zabezpieczane są nasze produkty. Dłuższy kontakt może wywołać zaczerwienienie skóry. Sugerujemy używanie rękawic bezlateksowych.

Nie zbliżaj do komputera

Nie przykładaj magnesów do dokumentów, komputera czy telewizora. Pole magnetyczne może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Interferencja medyczna

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.

Zachowaj ostrożność! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 3x3x3 / N38 - magnes neodymowy płytkowy

Parametry - MPL 3x3x3 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu neodymowego - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka MPL 3x3x3 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MPL 3x3x3 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MPL 3x3x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MPL 3x3x3 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny MPL 3x3x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie MPL 3x3x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MPL 3x3x3 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia MPL 3x3x3 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 3x3x3 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 3x3x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 3x3x3 / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Udźwig magnesu

Pole magnetyczne

Zobacz też inne produkty

MW 15x5 / N38 - magnes neodymowy walcowy

MW 15x2 / N38 - magnes neodymowy walcowy

SMZR 32x250 / N52 - separator magnetyczny z rączką

MW 33x10 / N38 - magnes neodymowy walcowy

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Korzyści

Słabe strony

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Udźwig w praktyce – czynniki wpływu

Bezpieczna praca przy magnesach neodymowych

Świadome użytkowanie

Elektronika precyzyjna

Wrażliwość na ciepło

Zagrożenie wybuchem pyłu

Tylko dla dorosłych

Kruchość materiału

Siła zgniatająca

Ostrzeżenie dla alergików

Nie zbliżaj do komputera

Interferencja medyczna

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - charakterystyka
MPL 3x3x3 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 3x3x3 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MPL 3x3x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MPL 3x3x3 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MPL 3x3x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MPL 3x3x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 3x3x3 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 3x3x3 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 3x3x3 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 3x3x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 3x3x3 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
