MPL 35x7x3 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020145
GTIN/EAN: 5906301811510

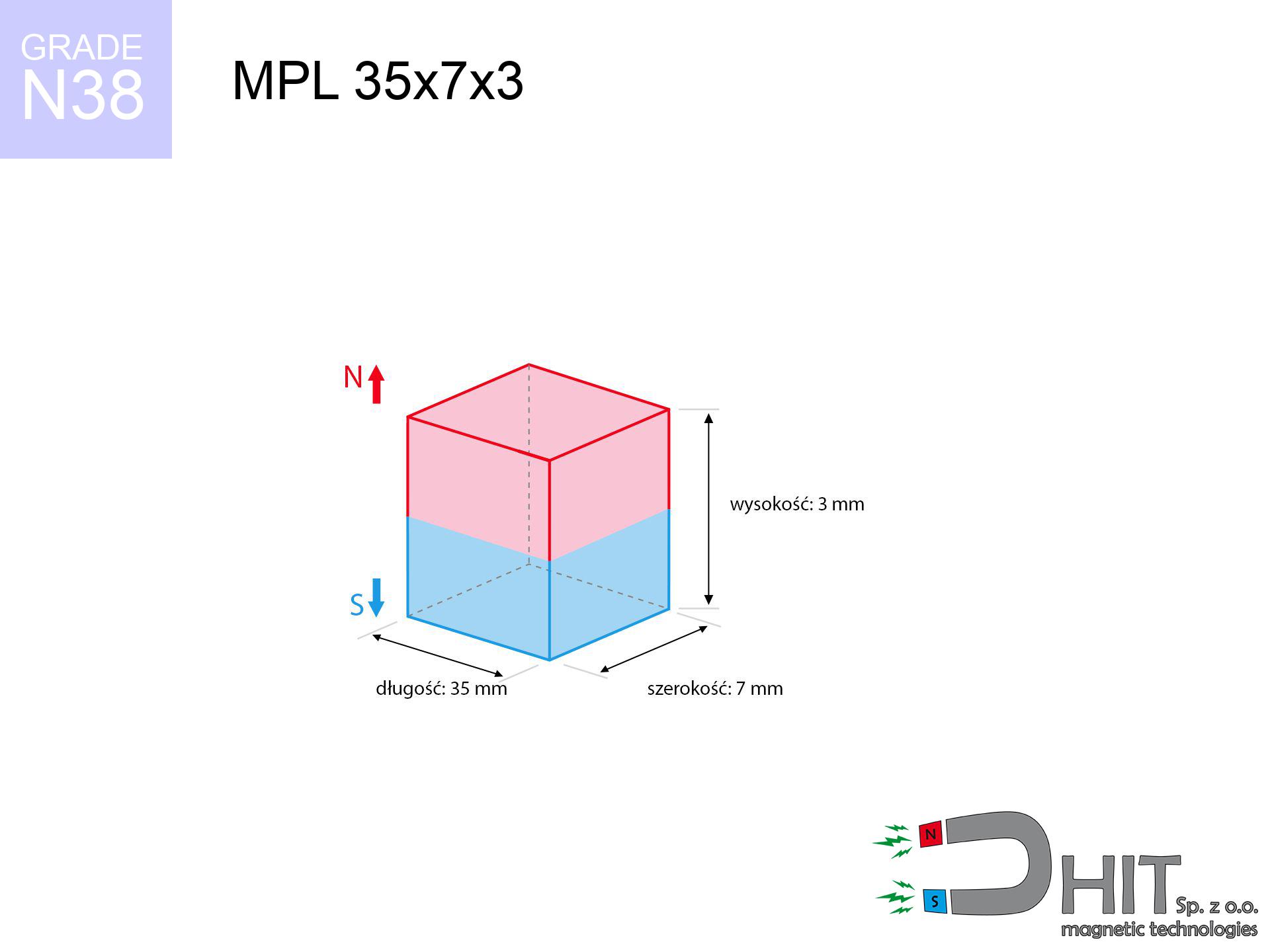

Długość
35 mm [±0,1 mm]
Szerokość
7 mm [±0,1 mm]
Wysokość
3 mm [±0,1 mm]
Waga
5.51 g
Kierunek magnesowania
↑ osiowy
Udźwig
6.21 kg / 60.89 N
Indukcja magnetyczna
285.96 mT / 2860 Gs
Powłoka
[NiCuNi] nikiel
2.99 ZŁ z VAT / szt. + cena za transport
2.43 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?
Zadzwoń już teraz
+48 22 499 98 98
alternatywnie daj znać poprzez
formularz zapytania
przez naszą stronę.
Parametry a także kształt elementów magnetycznych testujesz w naszym
kalkulatorze magnetycznym.
Wysyłka tego samego dnia dla zamówień do godz. 14:00.
Parametry techniczne produktu - MPL 35x7x3 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka - MPL 35x7x3 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020145 |
| GTIN/EAN | 5906301811510 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 35 mm [±0,1 mm] |
| Szerokość | 7 mm [±0,1 mm] |
| Wysokość | 3 mm [±0,1 mm] |
| Waga | 5.51 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 6.21 kg / 60.89 N |
| Indukcja magnetyczna ~ ? | 285.96 mT / 2860 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja fizyczna magnesu - parametry techniczne
Przedstawione wartości stanowią bezpośredni efekt symulacji matematycznej. Wyniki zostały wyliczone na algorytmach dla materiału Nd2Fe14B. Rzeczywiste parametry mogą różnić się od wartości teoretycznych. Traktuj te wyliczenia jako punkt odniesienia dla projektantów.
Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MPL 35x7x3 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg/lbs/g/N) | Status ryzyka |
|---|---|---|---|
| 0 mm |
2858 Gs
285.8 mT
|
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
mocny |
| 1 mm |
2328 Gs
232.8 mT
|
4.12 kg / 9.09 lbs
4121.1 g / 40.4 N
|
mocny |
| 2 mm |
1801 Gs
180.1 mT
|
2.47 kg / 5.44 lbs
2467.6 g / 24.2 N
|
mocny |
| 3 mm |
1376 Gs
137.6 mT
|
1.44 kg / 3.18 lbs
1440.7 g / 14.1 N
|
słaby uchwyt |
| 5 mm |
832 Gs
83.2 mT
|
0.53 kg / 1.16 lbs
526.9 g / 5.2 N
|
słaby uchwyt |
| 10 mm |
318 Gs
31.8 mT
|
0.08 kg / 0.17 lbs
77.1 g / 0.8 N
|
słaby uchwyt |
| 15 mm |
158 Gs
15.8 mT
|
0.02 kg / 0.04 lbs
18.9 g / 0.2 N
|
słaby uchwyt |
| 20 mm |
89 Gs
8.9 mT
|
0.01 kg / 0.01 lbs
6.0 g / 0.1 N
|
słaby uchwyt |
| 30 mm |
35 Gs
3.5 mT
|
0.00 kg / 0.00 lbs
1.0 g / 0.0 N
|
słaby uchwyt |
| 50 mm |
10 Gs
1.0 mT
|
0.00 kg / 0.00 lbs
0.1 g / 0.0 N
|
słaby uchwyt |
Tabela 2: Równoległa siła obsunięcia (ściana)
MPL 35x7x3 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg/lbs/g/N) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.24 kg / 2.74 lbs
1242.0 g / 12.2 N
|
| 1 mm | Stal (~0.2) |
0.82 kg / 1.82 lbs
824.0 g / 8.1 N
|
| 2 mm | Stal (~0.2) |
0.49 kg / 1.09 lbs
494.0 g / 4.8 N
|
| 3 mm | Stal (~0.2) |
0.29 kg / 0.63 lbs
288.0 g / 2.8 N
|
| 5 mm | Stal (~0.2) |
0.11 kg / 0.23 lbs
106.0 g / 1.0 N
|
| 10 mm | Stal (~0.2) |
0.02 kg / 0.04 lbs
16.0 g / 0.2 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 0.01 lbs
4.0 g / 0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
2.0 g / 0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MPL 35x7x3 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg/lbs/g/N) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.86 kg / 4.11 lbs
1863.0 g / 18.3 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.24 kg / 2.74 lbs
1242.0 g / 12.2 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.62 kg / 1.37 lbs
621.0 g / 6.1 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
3.11 kg / 6.85 lbs
3105.0 g / 30.5 N
|
Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 35x7x3 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg/lbs/g/N) |
|---|---|---|
| 0.5 mm |
|
0.62 kg / 1.37 lbs
621.0 g / 6.1 N
|
| 1 mm |
|
1.55 kg / 3.42 lbs
1552.5 g / 15.2 N
|
| 2 mm |
|
3.11 kg / 6.85 lbs
3105.0 g / 30.5 N
|
| 3 mm |
|
4.66 kg / 10.27 lbs
4657.5 g / 45.7 N
|
| 5 mm |
|
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
| 10 mm |
|
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
| 11 mm |
|
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
| 12 mm |
|
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MPL 35x7x3 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig (kg/lbs/g/N) | Status |
|---|---|---|---|
| 20 °C | 0.0% |
6.21 kg / 13.69 lbs
6210.0 g / 60.9 N
|
OK |
| 40 °C | -2.2% |
6.07 kg / 13.39 lbs
6073.4 g / 59.6 N
|
OK |
| 60 °C | -4.4% |
5.94 kg / 13.09 lbs
5936.8 g / 58.2 N
|
|
| 80 °C | -6.6% |
5.80 kg / 12.79 lbs
5800.1 g / 56.9 N
|
|
| 100 °C | -28.8% |
4.42 kg / 9.75 lbs
4421.5 g / 43.4 N
|
Tabela 6: Dwa magnesy (odpychanie) - kolizja pól
MPL 35x7x3 / N38
| Szczelina (mm) | Przyciąganie (kg/lbs) (N-S) | Siła zsuwania (kg/lbs/g/N) | Odpychanie (kg/lbs) (N-N) |
|---|---|---|---|
| 0 mm |
12.34 kg / 27.19 lbs
4 231 Gs
|
1.85 kg / 4.08 lbs
1850 g / 18.2 N
|
N/A |
| 1 mm |
10.25 kg / 22.59 lbs
5 209 Gs
|
1.54 kg / 3.39 lbs
1537 g / 15.1 N
|
9.22 kg / 20.33 lbs
~0 Gs
|
| 2 mm |
8.19 kg / 18.05 lbs
4 656 Gs
|
1.23 kg / 2.71 lbs
1228 g / 12.0 N
|
7.37 kg / 16.24 lbs
~0 Gs
|
| 3 mm |
6.38 kg / 14.07 lbs
4 110 Gs
|
0.96 kg / 2.11 lbs
957 g / 9.4 N
|
5.74 kg / 12.66 lbs
~0 Gs
|
| 5 mm |
3.74 kg / 8.25 lbs
3 149 Gs
|
0.56 kg / 1.24 lbs
562 g / 5.5 N
|
3.37 kg / 7.43 lbs
~0 Gs
|
| 10 mm |
1.05 kg / 2.31 lbs
1 665 Gs
|
0.16 kg / 0.35 lbs
157 g / 1.5 N
|
0.94 kg / 2.08 lbs
~0 Gs
|
| 20 mm |
0.15 kg / 0.34 lbs
637 Gs
|
0.02 kg / 0.05 lbs
23 g / 0.2 N
|
0.14 kg / 0.30 lbs
~0 Gs
|
| 50 mm |
0.00 kg / 0.01 lbs
109 Gs
|
0.00 kg / 0.00 lbs
1 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 60 mm |
0.00 kg / 0.00 lbs
71 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 70 mm |
0.00 kg / 0.00 lbs
48 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 80 mm |
0.00 kg / 0.00 lbs
34 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 90 mm |
0.00 kg / 0.00 lbs
25 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 100 mm |
0.00 kg / 0.00 lbs
19 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MPL 35x7x3 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 6.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 5.0 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 4.0 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 3.0 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 3.0 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MPL 35x7x3 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
34.12 km/h
(9.48 m/s)
|
0.25 J | |
| 30 mm |
58.65 km/h
(16.29 m/s)
|
0.73 J | |
| 50 mm |
75.71 km/h
(21.03 m/s)
|
1.22 J | |
| 100 mm |
107.07 km/h
(29.74 m/s)
|
2.44 J |
Tabela 9: Specyfikacja ochrony powierzchni
MPL 35x7x3 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
Tabela 10: Dane konstrukcyjne (Strumień)
MPL 35x7x3 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 5 851 Mx | 58.5 µWb |
| Współczynnik Pc | 0.25 | Niski (Płaski) |
Tabela 11: Hydrostatyka i wyporność
MPL 35x7x3 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 6.21 kg | Standard |
| Woda (dno rzeki) |
7.11 kg
(+0.90 kg zysk z wyporności)
|
+14.5% |
1. Udźwig w pionie
*Pamiętaj: Na pionowej ścianie magnes zachowa zaledwie ok. 20-30% siły prostopadłej.
2. Grubość podłoża
*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie osłabia siłę trzymania.
3. Stabilność termiczna
*Dla standardowych magnesów krytyczny próg to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.25
Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Skład chemiczny materiału
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Ekologia i recykling (GPSR)
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
Sprawdź inne propozycje
Wady i zalety magnesów neodymowych Nd2Fe14B.
Mocne strony
- Cechują się stabilnością – przez okres blisko 10 lat gubią nie więcej niż ~1% swojej pierwotnej siły (wg danych).
- Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
- Dzięki warstwie ochronnej (NiCuNi, Au, srebro) zyskują nowoczesny, metaliczny wygląd.
- Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najwydajniejszymi w swojej klasie.
- Posiadają imponującą wytrzymałość termiczną, co umożliwia ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
- Elastyczność kształtowania – można je produkować w rozmaitych formach, dopasowanych do wymagań klienta.
- Są niezbędne w technologiach przyszłości, zasilając układy napędowe, sprzęt szpitalny czy komputery.
- Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.
Słabe strony
- Kruchość to ich słaba strona. Mogą pęknąć przy upadku, dlatego zalecamy osłony lub montaż w stali.
- Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
- Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
- Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
- Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.
Charakterystyka udźwigu
Wytrzymałość na oderwanie magnesu w warunkach idealnych – co się na to składa?
- z użyciem podłoża ze stali niskowęglowej, która służy jako element zamykający obwód
- posiadającej grubość min. 10 mm dla pełnego zamknięcia strumienia
- o szlifowanej powierzchni styku
- przy bezpośrednim styku (bez powłok)
- podczas ciągnięcia w kierunku pionowym do powierzchni mocowania
- w temperaturze pokojowej
Czynniki determinujące udźwig w warunkach realnych
- Dystans – obecność ciała obcego (rdza, brud, szczelina) przerywa obwód magnetyczny, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
- Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy ześlizgiwaniu, magnes wykazuje znacznie mniejszą moc (zazwyczaj ok. 20-30% siły nominalnej).
- Grubość stali – zbyt cienka płyta powoduje nasycenie magnetyczne, przez co część strumienia marnuje się na drugą stronę.
- Rodzaj stali – stal miękka daje najlepsze rezultaty. Stale stopowe obniżają właściwości magnetyczne i udźwig.
- Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i wyższy udźwig. Chropowatość działają jak mikroszczeliny.
- Warunki termiczne – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a w niskich mogą być silniejsze (do pewnej granicy).
Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, natomiast przy działaniu siły na zsuwanie nośność jest mniejsza nawet 5 razy. Ponadto, nawet niewielka szczelina między powierzchnią magnesu, a blachą redukuje nośność.
Instrukcja bezpiecznej obsługi magnesów
Nie zbliżaj do komputera
Potężne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.
Rozruszniki serca
Osoby z rozrusznikiem serca muszą zachować bezpieczną odległość od magnesów. Silny magnes może zakłócić pracę implantu.
Wrażliwość na ciepło
Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).
Unikaj kontaktu w przypadku alergii
Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.
Ryzyko złamań
Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.
Zakłócenia GPS i telefonów
Uwaga: magnesy neodymowe generują pole, które dezorientują systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.
Nie dawać dzieciom
Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj z dala od dzieci i zwierząt.
Potężne pole
Używaj magnesy świadomie. Ich potężna moc może zszokować nawet doświadczonych użytkowników. Zachowaj czujność i respektuj ich siły.
Podatność na pękanie
Chroń oczy. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.
Pył jest łatwopalny
Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.
