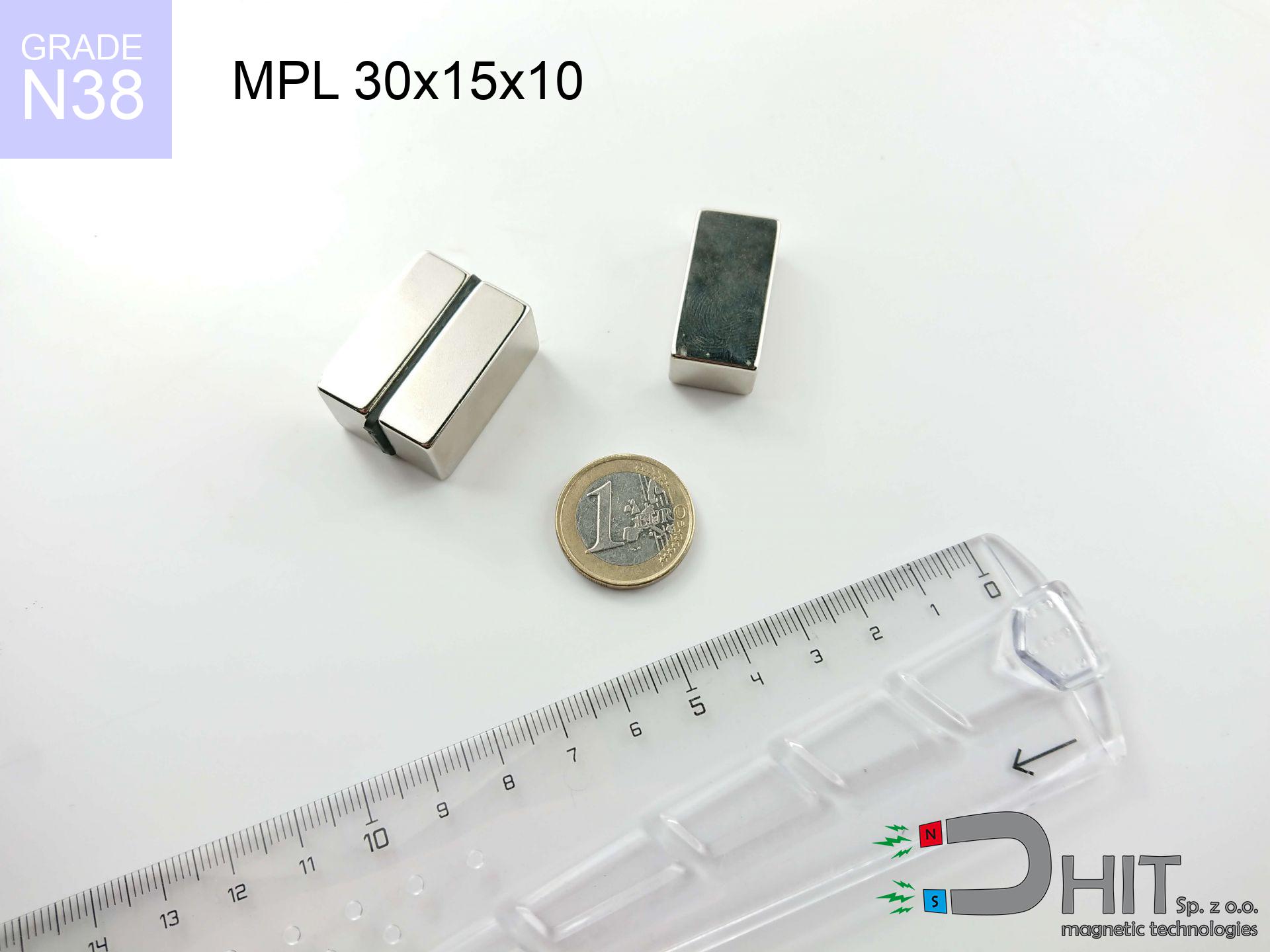

MPL 30x15x10 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020389
GTIN/EAN: 5906301811886

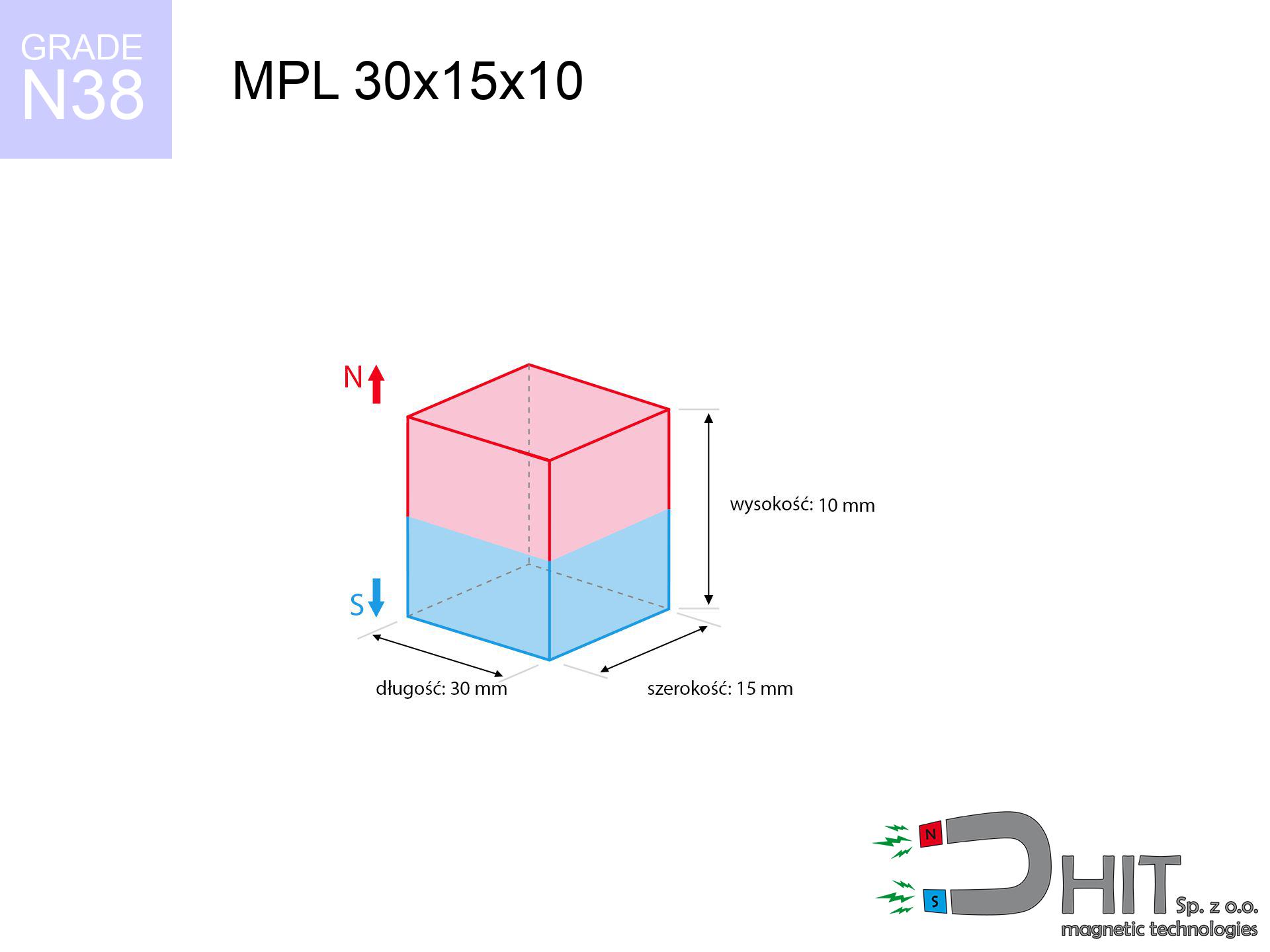

Długość
30 mm [±0,1 mm]
Szerokość
15 mm [±0,1 mm]
Wysokość
10 mm [±0,1 mm]
Waga
33.75 g
Kierunek magnesowania
↑ osiowy
Udźwig
16.84 kg / 165.22 N
Indukcja magnetyczna
413.45 mT / 4135 Gs
Powłoka
[NiCuNi] nikiel
24.48 ZŁ z VAT / szt. + cena za transport
19.90 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz pogadać o magnesach?
Skontaktuj się z nami telefonicznie
+48 888 99 98 98
alternatywnie skontaktuj się za pomocą
formularz kontaktowy
w sekcji kontakt.
Moc i kształt magnesów obliczysz w naszym
kalkulatorze mocy.
Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.
MPL 30x15x10 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 30x15x10 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020389 |
| GTIN/EAN | 5906301811886 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 30 mm [±0,1 mm] |
| Szerokość | 15 mm [±0,1 mm] |
| Wysokość | 10 mm [±0,1 mm] |
| Waga | 33.75 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 16.84 kg / 165.22 N |
| Indukcja magnetyczna ~ ? | 413.45 mT / 4135 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja fizyczna magnesu neodymowego - parametry techniczne
Przedstawione informacje są wynik analizy fizycznej. Wyniki zostały wyliczone na algorytmach dla materiału Nd2Fe14B. Realne warunki mogą się różnić. Prosimy traktować te wyliczenia jako punkt odniesienia podczas planowania montażu.
MPL 30x15x10 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg)(gram)(Niuton) | Status ryzyka |
|---|---|---|---|
| 0 mm |
4133 Gs
413.3 mT
|
16.84 kg / 16840.0 g
165.2 N
|
niebezpieczny! |
| 1 mm |
3754 Gs
375.4 mT
|
13.89 kg / 13889.5 g
136.3 N
|
niebezpieczny! |
| 2 mm |
3365 Gs
336.5 mT
|
11.16 kg / 11159.2 g
109.5 N
|
niebezpieczny! |
| 3 mm |
2988 Gs
298.8 mT
|
8.80 kg / 8803.6 g
86.4 N
|
uwaga |
| 5 mm |
2321 Gs
232.1 mT
|
5.31 kg / 5309.9 g
52.1 N
|
uwaga |
| 10 mm |
1225 Gs
122.5 mT
|
1.48 kg / 1480.1 g
14.5 N
|
słaby uchwyt |
| 15 mm |
684 Gs
68.4 mT
|
0.46 kg / 461.6 g
4.5 N
|
słaby uchwyt |
| 20 mm |
409 Gs
40.9 mT
|
0.16 kg / 164.8 g
1.6 N
|
słaby uchwyt |
| 30 mm |
173 Gs
17.3 mT
|
0.03 kg / 29.6 g
0.3 N
|
słaby uchwyt |
| 50 mm |
50 Gs
5.0 mT
|
0.00 kg / 2.4 g
0.0 N
|
słaby uchwyt |
MPL 30x15x10 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg)(gram)(Niuton) |
|---|---|---|
| 0 mm | Stal (~0.2) |
3.37 kg / 3368.0 g
33.0 N
|
| 1 mm | Stal (~0.2) |
2.78 kg / 2778.0 g
27.3 N
|
| 2 mm | Stal (~0.2) |
2.23 kg / 2232.0 g
21.9 N
|
| 3 mm | Stal (~0.2) |
1.76 kg / 1760.0 g
17.3 N
|
| 5 mm | Stal (~0.2) |
1.06 kg / 1062.0 g
10.4 N
|
| 10 mm | Stal (~0.2) |
0.30 kg / 296.0 g
2.9 N
|
| 15 mm | Stal (~0.2) |
0.09 kg / 92.0 g
0.9 N
|
| 20 mm | Stal (~0.2) |
0.03 kg / 32.0 g
0.3 N
|
| 30 mm | Stal (~0.2) |
0.01 kg / 6.0 g
0.1 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MPL 30x15x10 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
5.05 kg / 5052.0 g
49.6 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
3.37 kg / 3368.0 g
33.0 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
1.68 kg / 1684.0 g
16.5 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
8.42 kg / 8420.0 g
82.6 N
|
MPL 30x15x10 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.84 kg / 842.0 g
8.3 N
|
| 1 mm |
|
2.11 kg / 2105.0 g
20.7 N
|
| 2 mm |
|
4.21 kg / 4210.0 g
41.3 N
|
| 5 mm |
|
10.53 kg / 10525.0 g
103.3 N
|
| 10 mm |
|
16.84 kg / 16840.0 g
165.2 N
|
MPL 30x15x10 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
16.84 kg / 16840.0 g
165.2 N
|
OK |
| 40 °C | -2.2% |
16.47 kg / 16469.5 g
161.6 N
|
OK |
| 60 °C | -4.4% |
16.10 kg / 16099.0 g
157.9 N
|
|
| 80 °C | -6.6% |
15.73 kg / 15728.6 g
154.3 N
|
|
| 100 °C | -28.8% |
11.99 kg / 11990.1 g
117.6 N
|
MPL 30x15x10 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
47.39 kg / 47392 g
464.9 N
5 357 Gs
|
N/A |
| 1 mm |
43.23 kg / 43227 g
424.1 N
7 895 Gs
|
38.90 kg / 38904 g
381.7 N
~0 Gs
|
| 2 mm |
39.09 kg / 39088 g
383.5 N
7 507 Gs
|
35.18 kg / 35179 g
345.1 N
~0 Gs
|
| 3 mm |
35.13 kg / 35130 g
344.6 N
7 117 Gs
|
31.62 kg / 31617 g
310.2 N
~0 Gs
|
| 5 mm |
27.95 kg / 27947 g
274.2 N
6 348 Gs
|
25.15 kg / 25152 g
246.7 N
~0 Gs
|
| 10 mm |
14.94 kg / 14943 g
146.6 N
4 642 Gs
|
13.45 kg / 13449 g
131.9 N
~0 Gs
|
| 20 mm |
4.17 kg / 4165 g
40.9 N
2 451 Gs
|
3.75 kg / 3749 g
36.8 N
~0 Gs
|
| 50 mm |
0.19 kg / 187 g
1.8 N
519 Gs
|
0.17 kg / 168 g
1.6 N
~0 Gs
|
MPL 30x15x10 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 12.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 9.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 7.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 5.5 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 5.0 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 2.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 2.0 cm |
MPL 30x15x10 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
23.73 km/h
(6.59 m/s)
|
0.73 J | |
| 30 mm |
39.06 km/h
(10.85 m/s)
|
1.99 J | |
| 50 mm |
50.38 km/h
(13.99 m/s)
|
3.30 J | |
| 100 mm |
71.24 km/h
(19.79 m/s)
|
6.61 J |
MPL 30x15x10 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 30x15x10 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 18 390 Mx | 183.9 µWb |
| Współczynnik Pc | 0.52 | Niski (Płaski) |
MPL 30x15x10 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 16.84 kg | Standard |
| Woda (dno rzeki) |
19.28 kg
(+2.44 kg Zysk z wyporności)
|
+14.5% |
1. Montaż na ścianie (ześlizg)
*Pamiętaj: Na pionowej ścianie magnes zachowa tylko ułamek siły oderwania.
2. Grubość podłoża
*Cienka blacha (np. obudowa PC 0.5mm) znacząco osłabia udźwig magnesu.
3. Praca w cieple
*Dla materiału N38 granica bezpieczeństwa to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.52
Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Skład chemiczny materiału
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Dane środowiskowe
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
