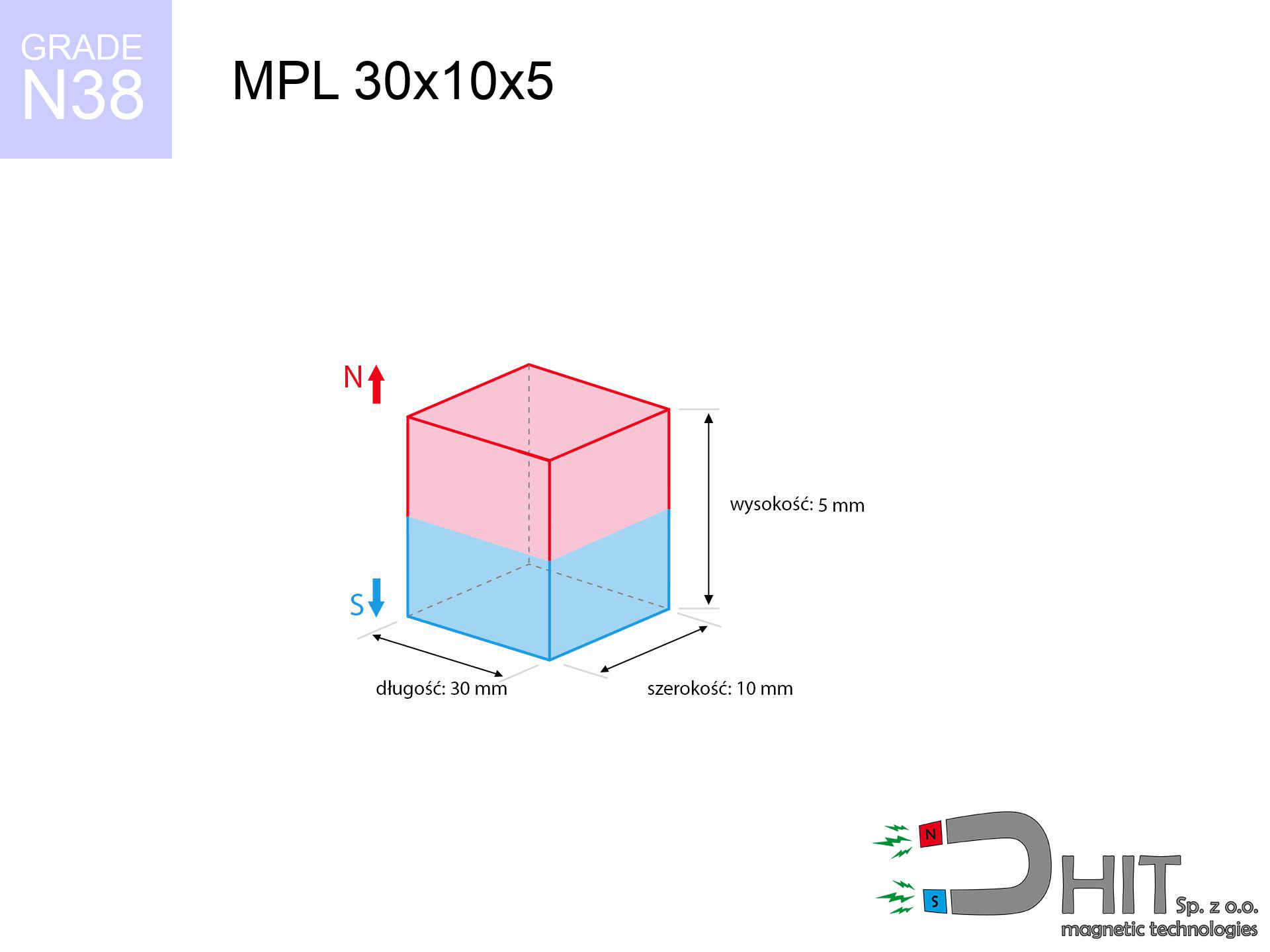

MPL 30x10x5 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020138
GTIN: 5906301811442
Długość
30 mm [±0,1 mm]
Szerokość
10 mm [±0,1 mm]
Wysokość
5 mm [±0,1 mm]
Waga
11.25 g
Kierunek magnesowania
↑ osiowy
Udźwig
8.89 kg / 87.23 N
Indukcja magnetyczna
329.52 mT / 3295 Gs
Powłoka
[NiCuNi] nikiel
4.26 ZŁ z VAT / szt. + cena za transport
3.46 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Potrzebujesz porady?
Dzwoń do nas
+48 888 99 98 98
lub pisz korzystając z
formularz
w sekcji kontakt.
Parametry i kształt magnesów zweryfikujesz w naszym
kalkulatorze masy magnetycznej.
Zamów do 14:00, a wyślemy dziś!
MPL 30x10x5 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 30x10x5 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020138 |
| GTIN | 5906301811442 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 30 mm [±0,1 mm] |
| Szerokość | 10 mm [±0,1 mm] |
| Wysokość | 5 mm [±0,1 mm] |
| Waga | 11.25 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 8.89 kg / 87.23 N |
| Indukcja magnetyczna ~ ? | 329.52 mT / 3295 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Modelowanie fizyczna magnesu neodymowego - parametry techniczne
Niniejsze dane są bezpośredni efekt kalkulacji matematycznej. Wartości bazują na algorytmach dla materiału NdFeB. Rzeczywiste parametry mogą odbiegać od wyników symulacji. Prosimy traktować te dane jako punkt odniesienia dla projektantów.
MPL 30x10x5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3294 Gs
329.4 mT
|
8.89 kg / 8890.0 g
87.2 N
|
uwaga |
| 1 mm |
2866 Gs
286.6 mT
|
6.73 kg / 6731.1 g
66.0 N
|
uwaga |
| 2 mm |
2424 Gs
242.4 mT
|
4.82 kg / 4816.4 g
47.2 N
|
uwaga |
| 3 mm |
2022 Gs
202.2 mT
|
3.35 kg / 3349.6 g
32.9 N
|
uwaga |
| 5 mm |
1397 Gs
139.7 mT
|
1.60 kg / 1600.3 g
15.7 N
|
bezpieczny |
| 10 mm |
615 Gs
61.5 mT
|
0.31 kg / 309.8 g
3.0 N
|
bezpieczny |
| 15 mm |
314 Gs
31.4 mT
|
0.08 kg / 80.6 g
0.8 N
|
bezpieczny |
| 20 mm |
177 Gs
17.7 mT
|
0.03 kg / 25.8 g
0.3 N
|
bezpieczny |
| 30 mm |
70 Gs
7.0 mT
|
0.00 kg / 4.1 g
0.0 N
|
bezpieczny |
| 50 mm |
19 Gs
1.9 mT
|
0.00 kg / 0.3 g
0.0 N
|
bezpieczny |
MPL 30x10x5 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.78 kg / 1778.0 g
17.4 N
|
| 1 mm | Stal (~0.2) |
1.35 kg / 1346.0 g
13.2 N
|
| 2 mm | Stal (~0.2) |
0.96 kg / 964.0 g
9.5 N
|
| 3 mm | Stal (~0.2) |
0.67 kg / 670.0 g
6.6 N
|
| 5 mm | Stal (~0.2) |
0.32 kg / 320.0 g
3.1 N
|
| 10 mm | Stal (~0.2) |
0.06 kg / 62.0 g
0.6 N
|
| 15 mm | Stal (~0.2) |
0.02 kg / 16.0 g
0.2 N
|
| 20 mm | Stal (~0.2) |
0.01 kg / 6.0 g
0.1 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MPL 30x10x5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
2.67 kg / 2667.0 g
26.2 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.78 kg / 1778.0 g
17.4 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.89 kg / 889.0 g
8.7 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
4.45 kg / 4445.0 g
43.6 N
|
MPL 30x10x5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.89 kg / 889.0 g
8.7 N
|
| 1 mm |
|
2.22 kg / 2222.5 g
21.8 N
|
| 2 mm |
|
4.45 kg / 4445.0 g
43.6 N
|
| 5 mm |
|
8.89 kg / 8890.0 g
87.2 N
|
| 10 mm |
|
8.89 kg / 8890.0 g
87.2 N
|
MPL 30x10x5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
8.89 kg / 8890.0 g
87.2 N
|
OK |
| 40 °C | -2.2% |
8.69 kg / 8694.4 g
85.3 N
|
OK |
| 60 °C | -4.4% |
8.50 kg / 8498.8 g
83.4 N
|
|
| 80 °C | -6.6% |
8.30 kg / 8303.3 g
81.5 N
|
|
| 100 °C | -28.8% |
6.33 kg / 6329.7 g
62.1 N
|
MPL 30x10x5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
20.06 kg / 20064 g
196.8 N
4 689 Gs
|
N/A |
| 1 mm |
17.63 kg / 17628 g
172.9 N
6 174 Gs
|
15.86 kg / 15865 g
155.6 N
~0 Gs
|
| 2 mm |
15.19 kg / 15191 g
149.0 N
5 732 Gs
|
13.67 kg / 13672 g
134.1 N
~0 Gs
|
| 3 mm |
12.92 kg / 12916 g
126.7 N
5 285 Gs
|
11.62 kg / 11624 g
114.0 N
~0 Gs
|
| 5 mm |
9.08 kg / 9084 g
89.1 N
4 432 Gs
|
8.18 kg / 8176 g
80.2 N
~0 Gs
|
| 10 mm |
3.61 kg / 3612 g
35.4 N
2 795 Gs
|
3.25 kg / 3250 g
31.9 N
~0 Gs
|
| 20 mm |
0.70 kg / 699 g
6.9 N
1 230 Gs
|
0.63 kg / 629 g
6.2 N
~0 Gs
|
| 50 mm |
0.02 kg / 22 g
0.2 N
217 Gs
|
0.02 kg / 20 g
0.2 N
~0 Gs
|
MPL 30x10x5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 8.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 6.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 5.0 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 4.0 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 3.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
MPL 30x10x5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
28.96 km/h
(8.04 m/s)
|
0.36 J | |
| 30 mm |
49.12 km/h
(13.64 m/s)
|
1.05 J | |
| 50 mm |
63.39 km/h
(17.61 m/s)
|
1.74 J | |
| 100 mm |
89.65 km/h
(24.90 m/s)
|
3.49 J |
MPL 30x10x5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 30x10x5 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 9 370 Mx | 93.7 µWb |
| Współczynnik Pc | 0.35 | Niski (Płaski) |
MPL 30x10x5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 8.89 kg | Standard |
| Woda (dno rzeki) |
10.18 kg
(+1.29 kg Zysk z wyporności)
|
+14.5% |
1. Montaż na Ścianie (Ześlizg)
*Uwaga: Na pionowej ścianie magnes utrzyma tylko ok. 20-30% tego co na suficie.
2. Wpływ Grubości Blachy
*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia magnes.
3. Wytrzymałość Temperaturowa
*Dla materiału N38 granica bezpieczeństwa to 80°C.
Jak rozdzielać?
Nie próbuj odrywać magnesów siłą!
Zawsze zsuwaj je na bok krawędzi stołu.
Elektronika
Trzymaj z dala od dysków HDD, kart płatniczych i telefonów.
Rozruszniki Serca
Osoby z rozrusznikiem muszą zachować dystans min. 10 cm.
Nie dla dzieci
Ryzyko połknięcia. Połknięcie dwóch magnesów grozi śmiercią.
Kruchy materiał
Magnes to ceramika! Uderzenie o inny magnes spowoduje odpryski.
Do czego użyć tego magnesu?
Sprawdzone zastosowania dla wymiaru 15x10x2 mm
Elektronika i Czujniki
Idealny jako element wyzwalający dla czujników Halla oraz kontaktronów w systemach alarmowych. Płaski kształt (2mm) pozwala na ukrycie go w wąskich szczelinach obudowy.
Modelarstwo i Druk 3D
Stosowany do tworzenia niewidocznych zamknięć w modelach drukowanych 3D. Można go wprasować w wydruk lub wkleić w kieszeń zaprojektowaną w modelu CAD.
Meble i Fronty
Używany jako "domykacz" lekkich drzwiczek szafkowych, gdzie standardowe magnesy meblowe są za grube. Wymaga wklejenia w płytkie podfrezowanie.
Sprawdź inne oferty
Wady oraz zalety neodymowych magnesów NdFeB.
Oprócz ogromną energią, nasze magnesy posiadają wiele innych atutów::
- Ich parametry są stabilne w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
- Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
- Dzięki warstwie ochronnej (NiCuNi, Au, srebro) mają estetyczny, błyszczący wygląd.
- Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co gwarantuje skuteczność.
- Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
- Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
- Są niezbędne w innowacjach, zasilając silniki, sprzęt szpitalny czy elektronikę użytkową.
- Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.
Oto ograniczenia i wady, o których musisz wiedzieć:
- Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
- Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
- Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
- Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
- Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.
Maksymalny udźwig magnesu – od czego zależy?
Parametr siły jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
- z użyciem płyty ze miękkiej stali, działającej jako element zamykający obwód
- o przekroju wynoszącej minimum 10 mm
- charakteryzującej się gładkością
- bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
- przy osiowym kierunku działania siły (kąt 90 stopni)
- w neutralnych warunkach termicznych
Praktyczne aspekty udźwigu – czynniki
W rzeczywistych zastosowaniach, rzeczywisty udźwig wynika z szeregu czynników, uszeregowanych od najważniejszych:
- Szczelina między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
- Kąt przyłożenia siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po blasze jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
- Masywność podłoża – za chuda blacha nie zamyka strumienia, przez co część mocy marnuje się w powietrzu.
- Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają efekt przyciągania.
- Wykończenie powierzchni – pełny kontakt jest możliwy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, redukując siłę.
- Czynnik termiczny – gorące środowisko zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.
* Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina między magnesem, a blachą obniża siłę trzymania.
Wady oraz zalety neodymowych magnesów NdFeB.
Oprócz ogromną energią, nasze magnesy posiadają wiele innych atutów::
- Ich parametry są stabilne w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
- Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
- Dzięki warstwie ochronnej (NiCuNi, Au, srebro) mają estetyczny, błyszczący wygląd.
- Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co gwarantuje skuteczność.
- Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
- Opcja produkcji złożonych kształtów sprawia, że są idealne do nietypowych zastosowań.
- Są niezbędne w innowacjach, zasilając silniki, sprzęt szpitalny czy elektronikę użytkową.
- Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.
Oto ograniczenia i wady, o których musisz wiedzieć:
- Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
- Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
- Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
- Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
- Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.
Maksymalny udźwig magnesu – od czego zależy?
Parametr siły jest rezultatem pomiaru zrealizowanego w warunkach wzorcowych:
- z użyciem płyty ze miękkiej stali, działającej jako element zamykający obwód
- o przekroju wynoszącej minimum 10 mm
- charakteryzującej się gładkością
- bez najmniejszej warstwy izolującej pomiędzy magnesem a stalą
- przy osiowym kierunku działania siły (kąt 90 stopni)
- w neutralnych warunkach termicznych
Praktyczne aspekty udźwigu – czynniki
W rzeczywistych zastosowaniach, rzeczywisty udźwig wynika z szeregu czynników, uszeregowanych od najważniejszych:
- Szczelina między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub nierównością) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
- Kąt przyłożenia siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po blasze jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
- Masywność podłoża – za chuda blacha nie zamyka strumienia, przez co część mocy marnuje się w powietrzu.
- Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają efekt przyciągania.
- Wykończenie powierzchni – pełny kontakt jest możliwy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, redukując siłę.
- Czynnik termiczny – gorące środowisko zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.
* Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina między magnesem, a blachą obniża siłę trzymania.
Bezpieczna praca przy magnesach neodymowych
Nośniki danych
Potężne oddziaływanie może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Trzymaj dystans min. 10 cm.
Nie lekceważ mocy
Używaj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zszokować nawet profesjonalistów. Planuj ruchy i respektuj ich siły.
Zagrożenie zapłonem
Proszek powstający podczas cięcia magnesów jest samozapalny. Nie wierć w magnesach w warunkach domowych.
Urazy ciała
Duże magnesy mogą połamać palce błyskawicznie. Pod żadnym pozorem wkładaj dłoni pomiędzy dwa silne magnesy.
Implanty medyczne
Ostrzeżenie medyczne: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.
Kruchy spiek
Mimo niklowej powłoki, neodym jest delikatny i nie znosi udarów. Unikaj uderzeń, gdyż magnes może się rozpaść na drobiny.
Maksymalna temperatura
Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zniszczy jego strukturę magnetyczną i siłę przyciągania.
Niklowa powłoka a alergia
Wiedza medyczna potwierdza, że nikiel (standardowe zabezpieczenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się kontaktu skóry z metalem lub zakup magnesy powlekane tworzywem.
Wpływ na smartfony
Urządzenia nawigacyjne są wyjątkowo podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.
Uwaga: zadławienie
Bezwzględnie zabezpiecz magnesy przed najmłodszymi. Ryzyko zadławienia jest bardzo duże, a skutki zwarcia magnesów wewnątrz organizmu są dramatyczne.
Ważne!
Więcej informacji o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.
