MPL 20x5x3 / N38 - magnes neodymowy płytkowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 20x5x3 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020131

GTIN/EAN: 5906301811374

5.00

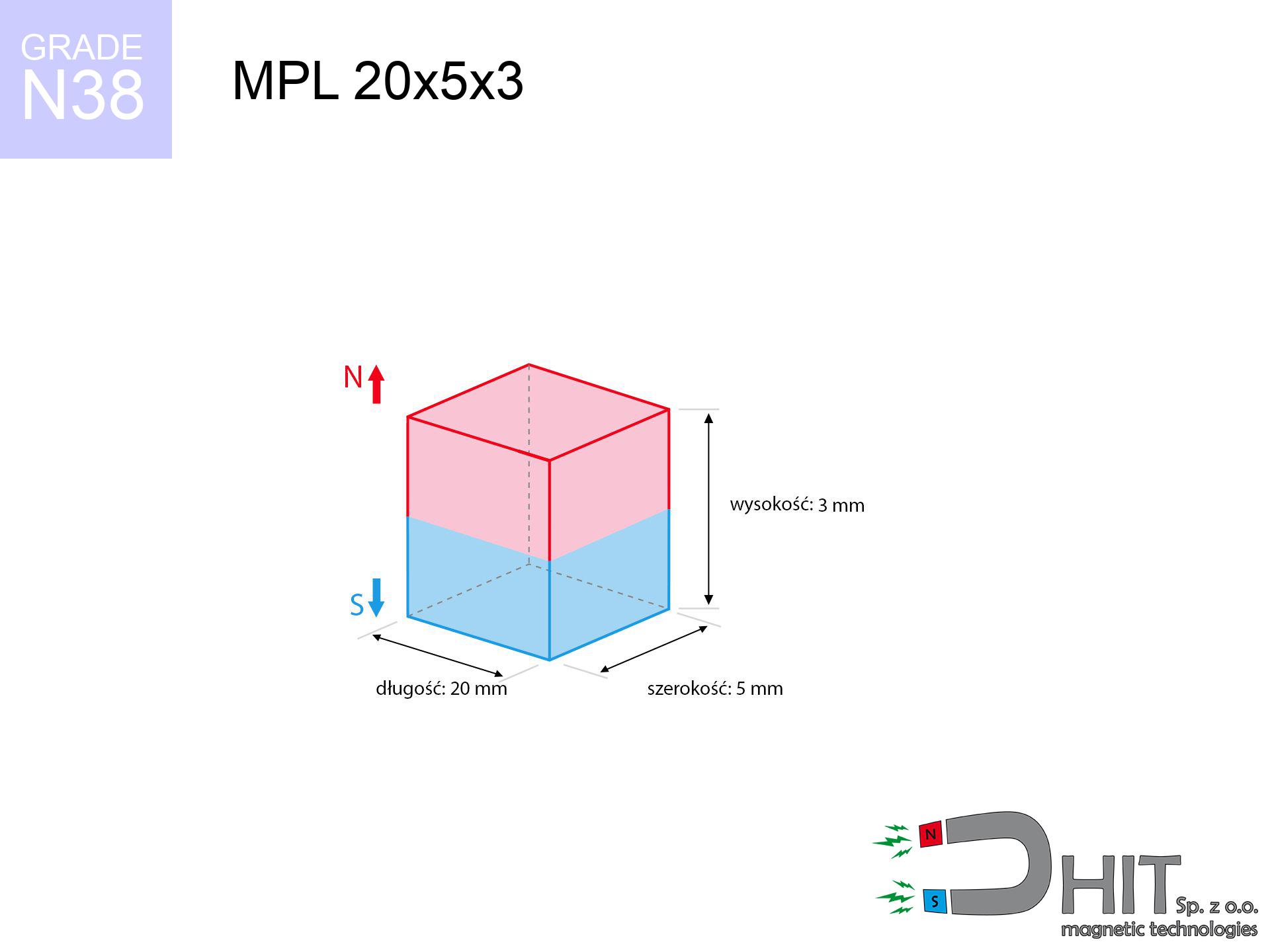

Długość

20 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

2.25 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.46 kg / 33.93 N

Indukcja magnetyczna

358.88 mT / 3589 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

1.058 ZŁ z VAT / szt. + cena za transport

0.860 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.860 ZŁ

1.058 ZŁ

cena od 700 szt.

0.808 ZŁ

0.994 ZŁ

cena od 3000 szt.

0.757 ZŁ

0.931 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz pogadać o magnesach?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie daj znać poprzez formularz kontaktowy na naszej stronie.
Udźwig oraz wygląd magnesów zweryfikujesz dzięki naszemu kalkulatorze mocy.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - MPL 20x5x3 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 20x5x3 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020131
GTIN/EAN	5906301811374
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	20 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	2.25 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.46 kg / 33.93 N
Indukcja magnetyczna ~ ?	358.88 mT / 3589 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 20x5x3 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu - parametry techniczne

Poniższe informacje stanowią rezultat analizy fizycznej. Wartości bazują na algorytmach dla klasy Nd₂Fe₁₄B. Realne warunki mogą nieznacznie się różnić. Traktuj te wyliczenia jako punkt odniesienia dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MPL 20x5x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3585 Gs 358.5 mT	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N	średnie ryzyko
1 mm	2619 Gs 261.9 mT	1.85 kg / 4.07 lbs 1846.6 g / 18.1 N	słaby uchwyt
2 mm	1818 Gs 181.8 mT	0.89 kg / 1.96 lbs 889.8 g / 8.7 N	słaby uchwyt
3 mm	1279 Gs 127.9 mT	0.44 kg / 0.97 lbs 440.2 g / 4.3 N	słaby uchwyt
5 mm	696 Gs 69.6 mT	0.13 kg / 0.29 lbs 130.6 g / 1.3 N	słaby uchwyt
10 mm	225 Gs 22.5 mT	0.01 kg / 0.03 lbs 13.6 g / 0.1 N	słaby uchwyt
15 mm	97 Gs 9.7 mT	0.00 kg / 0.01 lbs 2.5 g / 0.0 N	słaby uchwyt
20 mm	49 Gs 4.9 mT	0.00 kg / 0.00 lbs 0.6 g / 0.0 N	słaby uchwyt
30 mm	17 Gs 1.7 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	słaby uchwyt
50 mm	4 Gs 0.4 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Siła magnetyczna słabnie drastycznie z każdym milimetrem odległości. Wiedz, że nawet najmniejsza szczelina (np. zanieczyszczenia, lakier, kurz) mocno zmniejsza siłę przyciągania. Produkty magnetyczne działają najsilniej podczas styku bezpośredniego; powietrzna przerwa drastycznie tnie moc. Zobacz, jak szybko maleje udźwig, gdy magnes nie przylega bezpośrednio do metalowego podłoża. Planując montaż, unikaj niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 20x5x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.69 kg / 1.53 lbs 692.0 g / 6.8 N
1 mm	Stal (~0.2)	0.37 kg / 0.82 lbs 370.0 g / 3.6 N
2 mm	Stal (~0.2)	0.18 kg / 0.39 lbs 178.0 g / 1.7 N
3 mm	Stal (~0.2)	0.09 kg / 0.19 lbs 88.0 g / 0.9 N
5 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 26.0 g / 0.3 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie przedstawia szacunkową siłę, wymaganą do zainicjowania ruchu magnesu ku dołowi po pionowej powierzchni stalowej (przy założeniu standardowego współczynnika tarcia). Wynik ten zmienia się w relacji do wielkości luki.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 20x5x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.04 kg / 2.29 lbs 1038.0 g / 10.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.69 kg / 1.53 lbs 692.0 g / 6.8 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.35 kg / 0.76 lbs 346.0 g / 3.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.73 kg / 3.81 lbs 1730.0 g / 17.0 N

Montując magnes na wertykalnej płaszczyźnie (np. tablicy), możesz liczyć na zaledwie ok. 20%-30% swojego maksymalnego udźwigu. Siła ciążenia i słaby stopień przyczepności powodują, że produkty szybciej zsuwają się v dół, niż odpadają. Planujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od maksymalnego udźwigu statycznego. Na śliskiej powierzchni uchwyt puści w dół pod wyraźnie lżejszym obciążeniem. Zastosowanie podkładki gumowej może drastycznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 20x5x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.35 kg / 0.76 lbs 346.0 g / 3.4 N
1 mm	25%	0.87 kg / 1.91 lbs 865.0 g / 8.5 N
2 mm	50%	1.73 kg / 3.81 lbs 1730.0 g / 17.0 N
3 mm	75%	2.59 kg / 5.72 lbs 2595.0 g / 25.5 N
5 mm	100%	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N
10 mm	100%	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N
11 mm	100%	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N
12 mm	100%	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N

Cienka płyta metalowa nie jest w stanie przejąć pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli zainstalujesz neodym do słabej blaszki, magnetyzm przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać 100% mocy tego neodymu, potrzebujesz odpowiednio grubego elementu metalu. Zjawisko saturacji sprawia, że na delikatnych ściankach (np. karoserii) uchwyt trzyma słabiej. Dobierz grubości blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności
MPL 20x5x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.46 kg / 7.63 lbs 3460.0 g / 33.9 N	OK
40 °C	-2.2%	3.38 kg / 7.46 lbs 3383.9 g / 33.2 N	OK
60 °C	-4.4%	3.31 kg / 7.29 lbs 3307.8 g / 32.4 N
80 °C	-6.6%	3.23 kg / 7.12 lbs 3231.6 g / 31.7 N
100 °C	-28.8%	2.46 kg / 5.43 lbs 2463.5 g / 24.2 N

Standardowe magnesy neodymowe tracą parametry po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – gorąco może trwale uszkodzić ten produkt. Z każdym stopniem powyżej normy nośność magnesu chwilowo spada. Zrezygnuj z użycia tego magnesu w gorącym otoczeniu przekraczających jego limit temperatury pracy. Przekroczenie progu krytycznego spowoduje nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Odporność na temperaturę zależy nie tylko od materiału, ale także od kształtu magnesu. Elementy o niskim profilu (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu w niższych temperaturach niż wysokie walce. Oznaczenie danger w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 20x5x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	7.92 kg / 17.47 lbs 4 860 Gs	1.19 kg / 2.62 lbs 1189 g / 11.7 N	N/A
1 mm	5.94 kg / 13.10 lbs 6 209 Gs	0.89 kg / 1.97 lbs 891 g / 8.7 N	5.35 kg / 11.79 lbs ~0 Gs
2 mm	4.23 kg / 9.32 lbs 5 238 Gs	0.63 kg / 1.40 lbs 634 g / 6.2 N	3.81 kg / 8.39 lbs ~0 Gs
3 mm	2.94 kg / 6.49 lbs 4 369 Gs	0.44 kg / 0.97 lbs 441 g / 4.3 N	2.65 kg / 5.84 lbs ~0 Gs
5 mm	1.42 kg / 3.14 lbs 3 039 Gs	0.21 kg / 0.47 lbs 213 g / 2.1 N	1.28 kg / 2.82 lbs ~0 Gs
10 mm	0.30 kg / 0.66 lbs 1 393 Gs	0.04 kg / 0.10 lbs 45 g / 0.4 N	0.27 kg / 0.59 lbs ~0 Gs
20 mm	0.03 kg / 0.07 lbs 450 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 56 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 34 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 23 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 16 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 11 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 8 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie ze znacznie większej odległości niż układ typu magnes i stal. Taki system dwóch magnesów generuje silniejsze pole i dalszy horyzont pracy. Projektujesz solidne zapięcie? Użyj pary magnesów zamiast neodymu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów siła uderzenia jest potężna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż duża.
*Poziom indukcji magnetycznej dla układu N-N osiąga wartość ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (kompensacja wektorów pola).
Ważne: Kalkulacje prezentują siły tarcia dwóch identycznych bloków magnetycznych (współczynnik tarcia ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MPL 20x5x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	5.0 cm
Implant słuchowy	10 Gs (1.0 mT)	4.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	3.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	2.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Potężne promieniowanie magnesu to realne niebezpieczeństwo dla elektroniki i rozruszników serca. Magnesy te generują strumień, które niszczy działanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Zwiększoną czujność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Wpływ odczują również: zegarki mechaniczne, piloty do aut, membrany i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 20x5x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	39.65 km/h (11.01 m/s)	0.14 J
30 mm	68.50 km/h (19.03 m/s)	0.41 J
50 mm	88.43 km/h (24.56 m/s)	0.68 J
100 mm	125.06 km/h (34.74 m/s)	1.36 J

Elementy magnetyczne są bardzo kruche – zderzenie ze stalą może skutkować rozbiciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie zamienia się w pocisk. Siła uderzeniowa może wywołać odłamki powłoki lub groźne zmiażdżenia palców. Koniecznie kontroluj produkt przy montażu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością kończy się pęknięciem neodymu. Stosuj okulary ochronne podczas manipulacji z dużymi magnesami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 20x5x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (Flux)
MPL 20x5x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	3 197 Mx	32.0 µWb
Współczynnik P_c	0.36	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 20x5x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.46 kg	Standard
Woda (dno rzeki)	3.96 kg (+0.50 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Ześlizg (ściana)

*Ważne: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% siły prostopadłej.

2. Grubość podłoża

*Zbyt cienki metal (np. blacha karoseryjna) drastycznie ogranicza siłę trzymania.

3. Spadek mocy w temperaturze

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.36

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020131-2026

Przelicznik magnesów

Udźwig magnesu

Newtony (N)

Siła w lbs

Indukcja magnetyczna

Indukcja (Gs)

Indukcja (T)

Podaj wartość gdziekolwiek, a reszta uzupełnią się w locie.

Zobacz też inne produkty

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 3x1 / N38 - magnes neodymowy walcowy

0.1353 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

15.07 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x225 [2xM8] / N52 - separator magnetyczny

688.80 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube

49.99 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 20x5x3 mm i wadze 2.25 g gwarantuje najwyższą jakość połączenia. Jako magnes blokowy o dużej mocy (ok. 3.46 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Aby rozłączyć model MPL 20x5x3 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy uwagę, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 20x5x3 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 3.46 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 20x5x3 / N38 jest magnesowany osiowo (wymiar 3 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 20x5x3 mm, co przy wadze 2.25 g czyni go elementem o wysokiej gęstości energii. Kluczowym parametrem jest tutaj udźwig wynoszący około 3.46 kg (siła ~33.93 N), co przy tak kompaktowym kształcie świadczy o wysokiej klasie materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe cechy, takie jak::

Długowieczność to ich atut – po upływie 10 lat utrata siły magnetycznej wynosi tylko ~1% (teoretycznie).
Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
Dzięki powłoce (NiCuNi, Au, Ag) zyskują estetyczny, błyszczący wygląd.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na ogromną siłę.
Specjalna mieszanka pierwiastków sprawia, że wykazują odporność na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do niestandardowych wymiarów, co ułatwia ich adaptację w skomplikowanych urządzeniach.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, dysków i sprzętu medycznego.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Informacja o udźwigu została wyznaczona dla najkorzystniejszych warunków, zakładającej:

z użyciem podłoża ze stali o wysokiej przenikalności, pełniącej rolę idealny przewodnik strumienia
której wymiar poprzeczny to min. 10 mm
o idealnie gładkiej powierzchni kontaktu
przy całkowitym braku odstępu (brak farby)
przy pionowym wektorze siły (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

W rzeczywistych zastosowaniach, realna moc zależy od kilku kluczowych aspektów, wymienionych od najważniejszych:

Szczelina – obecność jakiejkolwiek warstwy (rdza, taśma, powietrze) przerywa obwód magnetyczny, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy ześlizgiwaniu, magnes wykazuje dużo słabiej (często ok. 20-30% siły nominalnej).
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przenika na wylot, zamiast generować siłę.
Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale hartowane mogą generować mniejszy udźwig.
Stan powierzchni – szlifowane elementy zapewniają maksymalny styk, co zwiększa siłę. Nierówny metal zmniejszają efektywność.
Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a na mrozie mogą być silniejsze (do pewnej granicy).

Udźwig wyznaczano z wykorzystaniem wypolerowanej blachy o optymalnej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet 5 razy. Dodatkowo, nawet minimalna przerwa między powierzchnią magnesu, a blachą obniża udźwig.

Bezpieczna praca z magnesami neodymowymi

Ostrzeżenie dla alergików

Wiedza medyczna potwierdza, że nikiel (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli jesteś alergikiem, wystrzegaj się kontaktu skóry z metalem lub wybierz wersje w obudowie plastikowej.

Nie zbliżaj do komputera

Nie przykładaj magnesów do dokumentów, komputera czy ekranu. Magnes może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Ryzyko połknięcia

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem dzieci i zwierząt.

Zakłócenia GPS i telefonów

Ważna informacja: magnesy neodymowe wytwarzają pole, które zakłócają elektronikę precyzyjną. Utrzymuj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Kruchy spiek

Choć wyglądają jak stal, neodym jest delikatny i nieodporny na uderzenia. Unikaj uderzeń, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Uwaga medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zasady obsługi

Zachowaj rozwagę. Magnesy neodymowe działają z dużej odległości i łączą się z impetem, często szybciej niż zdążysz zareagować.

Temperatura pracy

Uważaj na temperaturę. Podgrzanie magnesu na wysoką temperaturę zdegraduje jego domenę magnetyczną i udźwig.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ważne! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 20x5x3 / N38 - magnes neodymowy płytkowy

Szczegóły techniczne - MPL 20x5x3 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania MPL 20x5x3 / N38

Tabela 2: Równoległa siła obsunięcia (pion) MPL 20x5x3 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 20x5x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 20x5x3 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności MPL 20x5x3 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola MPL 20x5x3 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia MPL 20x5x3 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MPL 20x5x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 20x5x3 / N38

Tabela 10: Dane elektryczne (Flux) MPL 20x5x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 20x5x3 / N38

1. Ześlizg (ściana)

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne produkty

MW 3x1 / N38 - magnes neodymowy walcowy

MPL 40x15x5x2[7/3.5] / N38 - magnes neodymowy płytkowy

SM 25x225 [2xM8] / N52 - separator magnetyczny

NC NeoCube fi 5 mm kuleczki srebrne / N38 - neocube

Zalety i wady magnesów neodymowych Nd2Fe14B.

Zalety

Słabe strony

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Kluczowe elementy wpływające na udźwig

Bezpieczna praca z magnesami neodymowymi

Ostrzeżenie dla alergików

Nie zbliżaj do komputera

Ryzyko połknięcia

Zakłócenia GPS i telefonów

Kruchy spiek

Uwaga medyczna

Zagrożenie fizyczne

Zasady obsługi

Temperatura pracy

Zagrożenie wybuchem pyłu

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MPL 20x5x3 / N38

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 20x5x3 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 20x5x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 20x5x3 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - próg odporności
MPL 20x5x3 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 20x5x3 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MPL 20x5x3 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 20x5x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 20x5x3 / N38

Tabela 10: Dane elektryczne (Flux)
MPL 20x5x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 20x5x3 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
