MPL 12.5x12.5x5 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020117
GTIN: 5906301811237

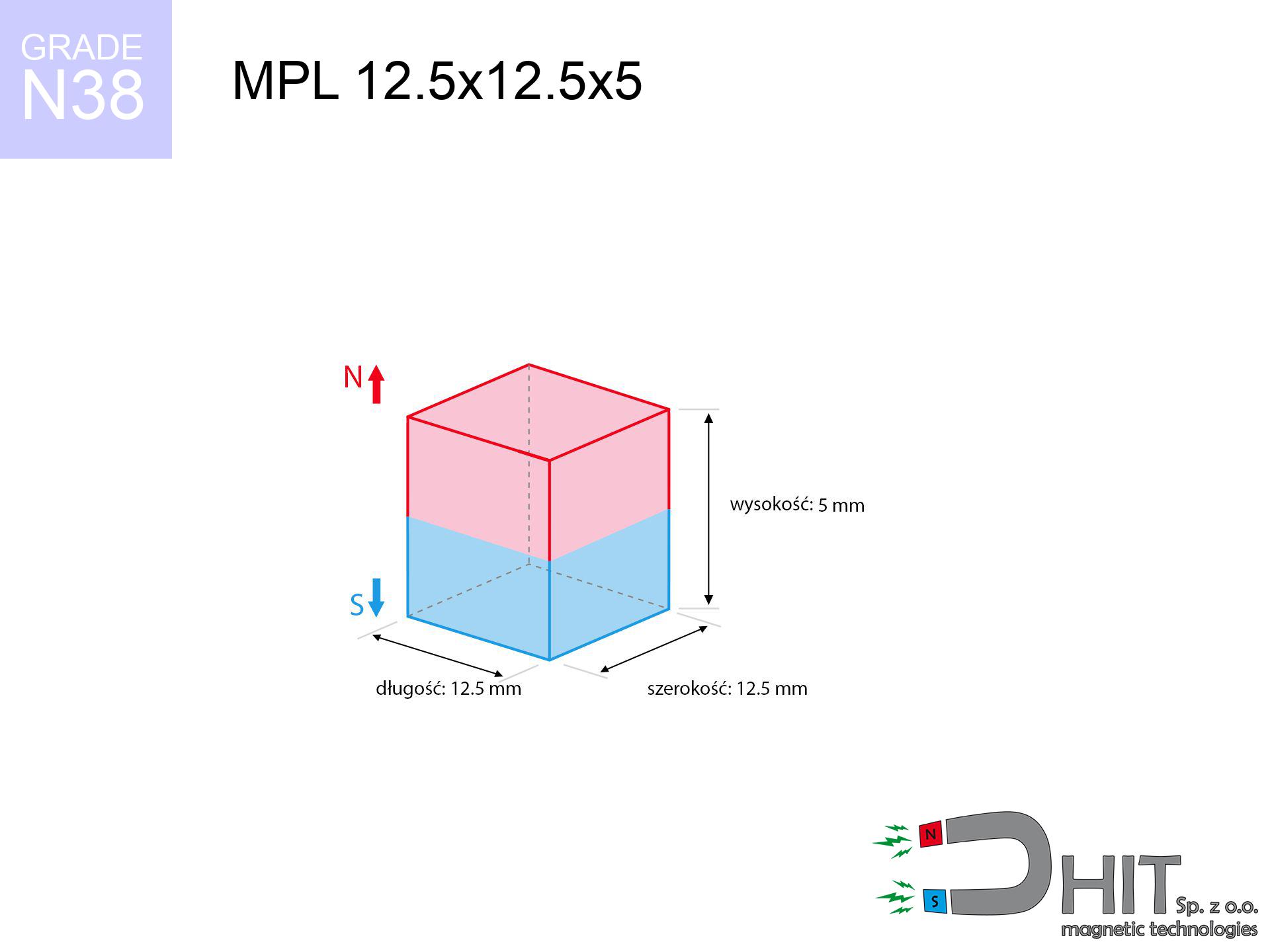

Długość
12.5 mm [±0,1 mm]
Szerokość
12.5 mm [±0,1 mm]
Wysokość
5 mm [±0,1 mm]
Waga
5.86 g
Kierunek magnesowania
↑ osiowy
Udźwig
4.84 kg / 47.51 N
Indukcja magnetyczna
360.91 mT / 3609 Gs
Powłoka
[NiCuNi] nikiel
2.83 ZŁ z VAT / szt. + cena za transport
2.30 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz lepszą cenę?
Dzwoń do nas
+48 22 499 98 98
albo daj znać korzystając z
formularz zapytania
na stronie kontakt.
Parametry a także kształt magnesów neodymowych wyliczysz w naszym
kalkulatorze magnetycznym.
Zamów do 14:00, a wyślemy dziś!
MPL 12.5x12.5x5 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 12.5x12.5x5 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020117 |
| GTIN | 5906301811237 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 12.5 mm [±0,1 mm] |
| Szerokość | 12.5 mm [±0,1 mm] |
| Wysokość | 5 mm [±0,1 mm] |
| Waga | 5.86 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 4.84 kg / 47.51 N |
| Indukcja magnetyczna ~ ? | 360.91 mT / 3609 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja fizyczna magnesu - dane
Niniejsze dane są wynik symulacji inżynierskiej. Wartości zostały wyliczone na algorytmach dla klasy NdFeB. Realne warunki mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te wyliczenia jako punkt odniesienia przy projektowaniu systemów.
MPL 12.5x12.5x5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3608 Gs
360.8 mT
|
4.84 kg / 4840.0 g
47.5 N
|
uwaga |
| 1 mm |
3156 Gs
315.6 mT
|
3.70 kg / 3704.2 g
36.3 N
|
uwaga |
| 2 mm |
2671 Gs
267.1 mT
|
2.65 kg / 2653.8 g
26.0 N
|
uwaga |
| 3 mm |
2211 Gs
221.1 mT
|
1.82 kg / 1817.7 g
17.8 N
|
słaby uchwyt |
| 5 mm |
1464 Gs
146.4 mT
|
0.80 kg / 797.6 g
7.8 N
|
słaby uchwyt |
| 10 mm |
538 Gs
53.8 mT
|
0.11 kg / 107.6 g
1.1 N
|
słaby uchwyt |
| 15 mm |
234 Gs
23.4 mT
|
0.02 kg / 20.4 g
0.2 N
|
słaby uchwyt |
| 20 mm |
119 Gs
11.9 mT
|
0.01 kg / 5.3 g
0.1 N
|
słaby uchwyt |
| 30 mm |
42 Gs
4.2 mT
|
0.00 kg / 0.7 g
0.0 N
|
słaby uchwyt |
| 50 mm |
10 Gs
1.0 mT
|
0.00 kg / 0.0 g
0.0 N
|
słaby uchwyt |
MPL 12.5x12.5x5 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
0.97 kg / 968.0 g
9.5 N
|
| 1 mm | Stal (~0.2) |
0.74 kg / 740.0 g
7.3 N
|
| 2 mm | Stal (~0.2) |
0.53 kg / 530.0 g
5.2 N
|
| 3 mm | Stal (~0.2) |
0.36 kg / 364.0 g
3.6 N
|
| 5 mm | Stal (~0.2) |
0.16 kg / 160.0 g
1.6 N
|
| 10 mm | Stal (~0.2) |
0.02 kg / 22.0 g
0.2 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 4.0 g
0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 2.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MPL 12.5x12.5x5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.45 kg / 1452.0 g
14.2 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
0.97 kg / 968.0 g
9.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.48 kg / 484.0 g
4.7 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
2.42 kg / 2420.0 g
23.7 N
|
MPL 12.5x12.5x5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.48 kg / 484.0 g
4.7 N
|
| 1 mm |
|
1.21 kg / 1210.0 g
11.9 N
|
| 2 mm |
|
2.42 kg / 2420.0 g
23.7 N
|
| 5 mm |
|
4.84 kg / 4840.0 g
47.5 N
|
| 10 mm |
|
4.84 kg / 4840.0 g
47.5 N
|
MPL 12.5x12.5x5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
4.84 kg / 4840.0 g
47.5 N
|
OK |
| 40 °C | -2.2% |
4.73 kg / 4733.5 g
46.4 N
|
OK |
| 60 °C | -4.4% |
4.63 kg / 4627.0 g
45.4 N
|
|
| 80 °C | -6.6% |
4.52 kg / 4520.6 g
44.3 N
|
|
| 100 °C | -28.8% |
3.45 kg / 3446.1 g
33.8 N
|
MPL 12.5x12.5x5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
14.28 kg / 14275 g
140.0 N
12 391 Gs
|
N/A |
| 1 mm |
3.70 kg / 3704 g
36.3 N
6 783 Gs
|
3.33 kg / 3334 g
32.7 N
~0 Gs
|
| 2 mm |
2.65 kg / 2654 g
26.0 N
6 312 Gs
|
2.39 kg / 2388 g
23.4 N
~0 Gs
|
| 3 mm |
1.82 kg / 1818 g
17.8 N
5 827 Gs
|
1.64 kg / 1636 g
16.0 N
~0 Gs
|
| 5 mm |
0.80 kg / 798 g
7.8 N
4 871 Gs
|
0.72 kg / 718 g
7.0 N
~0 Gs
|
| 10 mm |
0.11 kg / 108 g
1.1 N
2 929 Gs
|
0.10 kg / 97 g
0.9 N
~0 Gs
|
| 20 mm |
0.01 kg / 5 g
0.1 N
1 076 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
| 50 mm |
0.00 kg / 0 g
0.0 N
136 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
MPL 12.5x12.5x5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 6.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 5.5 cm |
| Czasomierz | 20 Gs (2.0 mT) | 4.0 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 3.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 3.0 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
MPL 12.5x12.5x5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
29.38 km/h
(8.16 m/s)
|
0.20 J | |
| 30 mm |
50.21 km/h
(13.95 m/s)
|
0.57 J | |
| 50 mm |
64.81 km/h
(18.00 m/s)
|
0.95 J | |
| 100 mm |
91.65 km/h
(25.46 m/s)
|
1.90 J |
MPL 12.5x12.5x5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 12.5x12.5x5 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 5 874 Mx | 58.7 µWb |
| Współczynnik Pc | 0.46 | Niski (Płaski) |
MPL 12.5x12.5x5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 4.84 kg | Standard |
| Woda (dno rzeki) |
5.54 kg
(+0.70 kg Zysk z wyporności)
|
+14.5% |
Sprawdź inne oferty
Wady i zalety magnesów neodymowych NdFeB.
Oprócz imponującą siłą, nasze magnesy gwarantują dodatkowe korzyści::
- Długowieczność to ich atut – po upływie dekady spadek mocy wynosi tylko ~1% (teoretycznie).
- Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
- Dzięki warstwie ochronnej (nikiel, złoto, Ag) zyskują nowoczesny, metaliczny wygląd.
- Oferują maksymalną indukcję magnetyczną bezpośrednio na powierzchni, co gwarantuje skuteczność.
- Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
- Elastyczność kształtowania – można je wykonać w rozmaitych formach, idealnych do wymagań klienta.
- Są niezbędne w innowacjach, zasilając silniki, urządzenia medyczne czy komputery.
- Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.
Mimo zalet, posiadają też wady:
- Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy jest kluczowa.
- Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
- Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
- Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
- Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
- Wysoki koszt zakupu w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.
Najwyższa nośność magnesu – co się na to składa?
Podany w tabeli udźwig jest rezultatem pomiaru przeprowadzonego w następującej konfiguracji:
- przy kontakcie z blachy ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
- której grubość sięga przynajmniej 10 mm
- o wypolerowanej powierzchni kontaktu
- przy zerowej szczelinie (brak powłok)
- dla siły przyłożonej pod kątem prostym (w osi magnesu)
- przy temperaturze ok. 20 stopni Celsjusza
Co wpływa na udźwig w praktyce
Na skuteczność trzymania oddziałują parametry środowiska pracy, m.in. (od priorytetowych):
- Odstęp (pomiędzy magnesem a metalem), gdyż nawet niewielka przerwa (np. 0,5 mm) powoduje redukcję siły nawet o 50% (dotyczy to także farby, rdzy czy brudu).
- Kierunek siły – deklarowany udźwig dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
- Masywność podłoża – zbyt cienka płyta nie przyjmuje całego pola, przez co część strumienia ucieka w powietrzu.
- Skład materiału – nie każda stal reaguje tak samo. Wysoka zawartość węgla pogarszają efekt przyciągania.
- Gładkość podłoża – im równiejsza blacha, tym lepsze przyleganie i wyższy udźwig. Chropowatość tworzą dystans powietrzny.
- Warunki termiczne – spieki NdFeB posiadają wrażliwość na temperaturę. W wyższych temperaturach tracą moc, a na mrozie mogą być silniejsze (do pewnej granicy).
* Udźwig wyznaczano używając wypolerowanej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet drobny odstęp pomiędzy magnesem, a blachą redukuje udźwig.
Bezpieczna praca z magnesami neodymowymi
Zakaz obróbki
Pył generowany podczas szlifowania magnesów jest wybuchowy. Zakaz wiercenia w magnesach bez odpowiedniego chłodzenia i wiedzy.
Chronić przed dziećmi
Neodymowe magnesy nie są przeznaczone dla dzieci. Połknięcie dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza stan krytyczny i wiąże się z koniecznością natychmiastowej operacji.
Podatność na pękanie
Uwaga na odpryski. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając kawałki metalu w powietrze. Ochrona wzroku wymagana.
Nośniki danych
Nie przykładaj magnesów do dokumentów, komputera czy ekranu. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.
Trwała utrata siły
Standardowe magnesy neodymowe (typ N) tracą właściwości po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.
Niebezpieczeństwo przytrzaśnięcia
Zagrożenie fizyczne: Moc ściskania jest tak duża, że może wywołać rany, zgniecenia, a nawet złamania kości. Używaj grubych rękawic.
Ostrzeżenie dla sercowców
Pacjenci z stymulatorem serca muszą zachować bezwzględny dystans od magnesów. Pole magnetyczne może zatrzymać działanie urządzenia ratującego życie.
Unikaj kontaktu w przypadku alergii
Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy natychmiast zakończyć pracę z magnesami i użyć środków ochronnych.
Świadome użytkowanie
Postępuj ostrożnie. Magnesy neodymowe działają z dużej odległości i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.
Interferencja magnetyczna
Pamiętaj: magnesy neodymowe generują pole, które zakłócają systemy nawigacji. Zachowaj bezpieczny dystans od komórki, tabletu i nawigacji.
Ostrzeżenie!
Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Czy magnesy są groźne?
