MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020114

GTIN/EAN: 5906301811206

5.00

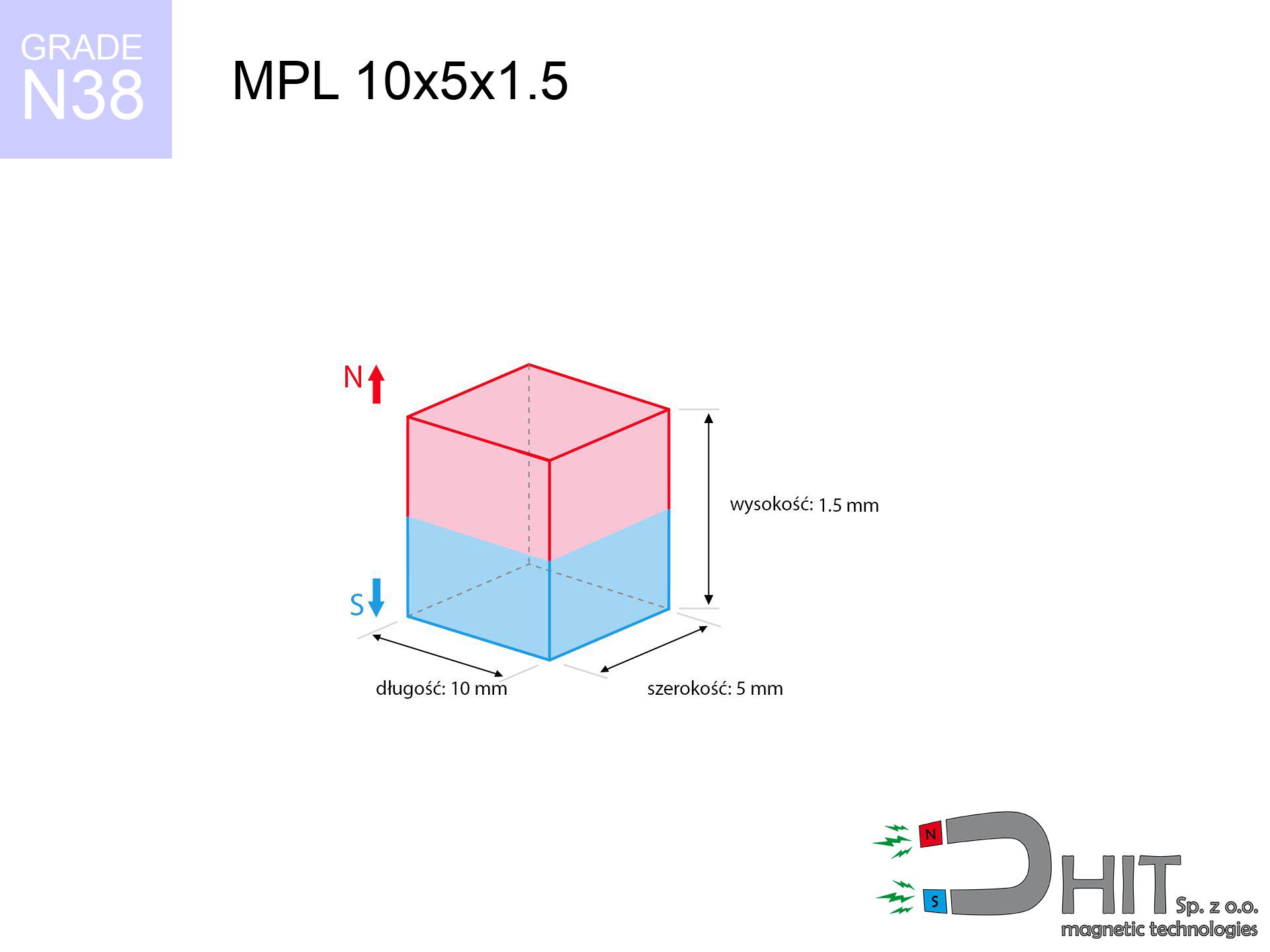

Długość

10 mm [±0,1 mm]

Szerokość

5 mm [±0,1 mm]

Wysokość

1.5 mm [±0,1 mm]

Waga

0.56 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.86 kg / 8.47 N

Indukcja magnetyczna

239.33 mT / 2393 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację »

0.381 ZŁ z VAT / szt. + cena za transport

0.310 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.310 ZŁ

0.381 ZŁ

cena od 2000 szt.

0.291 ZŁ

0.358 ZŁ

cena od 8100 szt.

0.273 ZŁ

0.336 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz lepszą cenę?

Zadzwoń już teraz +48 22 499 98 98 lub zostaw wiadomość poprzez formularz kontaktowy w sekcji kontakt.
Właściwości a także budowę magnesu neodymowego sprawdzisz w naszym kalkulatorze masy magnetycznej.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Parametry - MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020114
GTIN/EAN	5906301811206
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	10 mm [±0,1 mm]
Szerokość	5 mm [±0,1 mm]
Wysokość	1.5 mm [±0,1 mm]
Waga	0.56 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.86 kg / 8.47 N
Indukcja magnetyczna ~ ?	239.33 mT / 2393 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu - dane

Niniejsze wartości są bezpośredni efekt symulacji matematycznej. Wyniki oparte są na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą nieznacznie się różnić. Prosimy traktować te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MPL 10x5x1.5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2392 Gs 239.2 mT	0.86 kg / 1.90 lbs 860.0 g / 8.4 N	bezpieczny
1 mm	1814 Gs 181.4 mT	0.49 kg / 1.09 lbs 494.9 g / 4.9 N	bezpieczny
2 mm	1242 Gs 124.2 mT	0.23 kg / 0.51 lbs 232.1 g / 2.3 N	bezpieczny
3 mm	836 Gs 83.6 mT	0.11 kg / 0.23 lbs 105.1 g / 1.0 N	bezpieczny
5 mm	399 Gs 39.9 mT	0.02 kg / 0.05 lbs 23.9 g / 0.2 N	bezpieczny
10 mm	94 Gs 9.4 mT	0.00 kg / 0.00 lbs 1.3 g / 0.0 N	bezpieczny
15 mm	34 Gs 3.4 mT	0.00 kg / 0.00 lbs 0.2 g / 0.0 N	bezpieczny
20 mm	15 Gs 1.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
30 mm	5 Gs 0.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny

Siła chwytu spada znacząco przy każdym mm odległości. Pamiętaj, że nawet mikroskopijny dystans (np. brud, lakier, kurz) wyraźnie osłabia chwyt. Produkty magnetyczne działają optymalnie w idealnym przyleganiu; powietrzna przerwa drastycznie tnie siłę. Zauważ, jak szybko leci w dół siła, gdy magnes nie dotyka szczelnie do powierzchni stali. Planując uchwyt, eliminuj niepotrzebnych przerw.

Tabela 2: Siła równoległa zsuwania (pion)
MPL 10x5x1.5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.17 kg / 0.38 lbs 172.0 g / 1.7 N
1 mm	Stal (~0.2)	0.10 kg / 0.22 lbs 98.0 g / 1.0 N
2 mm	Stal (~0.2)	0.05 kg / 0.10 lbs 46.0 g / 0.5 N
3 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 22.0 g / 0.2 N
5 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela obrazuje przybliżoną wartość obciążenia, wymaganą do rozpoczęcia obsunięcia magnesu pionowo w dół po wertykalnej ścianie metalowej (przy uwzględnieniu standardowego tarcia statycznego). Parametr ten jest zmienny w funkcji wielkości luki.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 10x5x1.5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.26 kg / 0.57 lbs 258.0 g / 2.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.17 kg / 0.38 lbs 172.0 g / 1.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.43 kg / 0.95 lbs 430.0 g / 4.2 N

Montując magnes na wertykalnej powierzchni (np. tablicy), możesz liczyć na tylko około 20%-30% swojej nominalnej mocy. Grawitacja oraz słaby stopień przyczepności powodują, że uchwyty szybciej zsuwają się v dół, niż odrywają. Chcesz stworzyć uchwyt ścienny? Zauważ, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni uchwyt zsunie się w dół pod znacznie mniejszym ładunkiem. Zastosowanie podkładki antypoślizgowej może drastycznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 10x5x1.5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
1 mm	25%	0.22 kg / 0.47 lbs 215.0 g / 2.1 N
2 mm	50%	0.43 kg / 0.95 lbs 430.0 g / 4.2 N
3 mm	75%	0.65 kg / 1.42 lbs 645.0 g / 6.3 N
5 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
10 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
11 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
12 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N

Cienka płyta metalowa nie zdoła przejąć pełnego strumienia magnetycznego, co osłabia realne działanie uchwytu. Jeśli przyczepisz mocny produkt do słabej blaszki, pole przeniknie na wylot i siła przyciągania będzie słabsza. Aby wycisnąć 100% mocy tego neodymu, wymagasz wystarczająco solidnego elementu stali. Efekt nasycenia powoduje, że na delikatnych ściankach (np. cienkich profilach) produkt wykazuje mniejszy udźwig. Sugerujemy wybór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 10x5x1.5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N	OK
40 °C	-2.2%	0.84 kg / 1.85 lbs 841.1 g / 8.3 N	OK
60 °C	-4.4%	0.82 kg / 1.81 lbs 822.2 g / 8.1 N
80 °C	-6.6%	0.80 kg / 1.77 lbs 803.2 g / 7.9 N
100 °C	-28.8%	0.61 kg / 1.35 lbs 612.3 g / 6.0 N

Klasyczne neodymy tracą parametry powyżej limitu temperatury. Unikaj wysokich temperatur – gorąco może nieodwracalnie rozmagnesować ten produkt. Z każdym stopniem powyżej normy moc neodymu tymczasowo spada. Unikaj stosowania tego produktu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zbyt wysoka temperatura doprowadzi do trwałej degradacji magnetyzmu.

*Nota inżynierska: Odporność na temperaturę jest zależna zarówno od klasy materiału, ale także od tzw. współczynnika kształtu Pc. Cienkie magnesy (niski Pc) mogą ulec trwałemu rozmagnesowaniu szybciej niż wysokie walce. Status ostrzegawczy w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 10x5x1.5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	1.76 kg / 3.89 lbs 3 896 Gs	0.26 kg / 0.58 lbs 264 g / 2.6 N	N/A
1 mm	1.39 kg / 3.07 lbs 4 254 Gs	0.21 kg / 0.46 lbs 209 g / 2.1 N	1.26 kg / 2.77 lbs ~0 Gs
2 mm	1.01 kg / 2.24 lbs 3 628 Gs	0.15 kg / 0.34 lbs 152 g / 1.5 N	0.91 kg / 2.01 lbs ~0 Gs
3 mm	0.70 kg / 1.55 lbs 3 020 Gs	0.11 kg / 0.23 lbs 105 g / 1.0 N	0.63 kg / 1.39 lbs ~0 Gs
5 mm	0.32 kg / 0.70 lbs 2 037 Gs	0.05 kg / 0.11 lbs 48 g / 0.5 N	0.29 kg / 0.63 lbs ~0 Gs
10 mm	0.05 kg / 0.11 lbs 798 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
20 mm	0.00 kg / 0.01 lbs 188 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 17 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 10 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 4 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne oddziałują na siebie ze znacznie większej odległości niż układ typu magnes i stal. Połączenie magnes-magnes generuje silniejsze pole i dalszy horyzont działania. Projektujesz silny uchwyt? Zastosuj dwa magnesy zamiast neodymu i stali. Zachowaj ostrożność, że przy łączeniu pary magnesów energia zderzenia jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż duża.
*Natężenie indukcji magnetycznej dla układu N-N osiąga wartość ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (całkowite wygaszenie pól).
Ważne: Kalkulacje prezentują siły zsuwania dwóch jednakowych neodymów (tarcie ok. 0.15 przy powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MPL 10x5x1.5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.0 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla sprzętu IT oraz implantów medycznych. Produkty NdFeB wytwarzają strumień, które niszczy działanie czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie oddziałuje przez materię i plastik. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, membrany i wyświetlacze. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 10x5x1.5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	39.56 km/h (10.99 m/s)	0.03 J
30 mm	68.45 km/h (19.02 m/s)	0.10 J
50 mm	88.37 km/h (24.55 m/s)	0.17 J
100 mm	124.98 km/h (34.72 m/s)	0.34 J

Produkty NdFeB są podatne na odpryski – zderzenie ze stalą grozi ich pęknięciem. Kontroluj moment przyciągania – magnes puszczony luźno pędzi z ogromną siłą. Siła kinetyczna może zniszczyć magnes lub bolesne uszczypnięcia skóry. Trzymaj mocno magnes przy montażu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 10x5x1.5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 10x5x1.5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 281 Mx	12.8 µWb
Współczynnik P_c	0.27	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MPL 10x5x1.5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.86 kg	Standard
Woda (dno rzeki)	0.98 kg (+0.12 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Montaż na ścianie (ześlizg)

*Ważne: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Cienka blacha (np. blacha karoseryjna) drastycznie osłabia siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.27

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020114-2026

Kalkulator miar

Udźwig magnesu

Siła w kg

Siła (N)

Siła w lbs

Indukcja magnetyczna

Gauss (Gs)

Indukcja (T)

Wstaw wartość w jedno z pól, a inne wartości zaktualizują się automatycznie.

Inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 20x35 / N38 - magnes neodymowy walcowy

49.52 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x375 [2xM8] / N42 - separator magnetyczny

1057.80 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 4x4 / N38 - magnes neodymowy walcowy

0.406 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x150 [2xM8] / N52 - separator magnetyczny

528.90 ZŁ brutto / szt.

Produkt ten to ekstremalnie mocny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 10x5x1.5 mm i wadze 0.56 g gwarantuje klasę premium połączenia. Jako magnes blokowy o dużej mocy (ok. 0.86 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Aby rozłączyć model MPL 10x5x1.5 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy ogromną ostrożność, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 10x5x1.5 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 10x5x1.5 / N38 jest magnesowany przez grubość (wymiar 1.5 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (10x5 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 10x5x1.5 mm, co przy wadze 0.56 g czyni go elementem o wysokiej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 0.86 kg (siła ~8.47 N), co przy tak płaskim kształcie świadczy o wysokiej klasie materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Mocne strony

Należy pamiętać, iż obok wysokiej mocy, magnesy te wyróżniają się następującymi plusami:

Są niezwykle trwałe – przez okres blisko 10 lat tracą maksymalnie ~1% swojej mocy (pomiary wskazują na taką wartość).
Wyróżniają się wyjątkową odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
Opcja produkcji złożonych kształtów sprawia, że są idealne do indywidualnych zastosowań.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Minusy

Mimo zalet, posiadają też wady:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Analiza siły trzymania

Maksymalny udźwig magnesu – co ma na to wpływ?

Moc magnesu to rezultat pomiaru dla warunków idealnego styku, zakładającej:

z użyciem podłoża ze stali niskowęglowej, która służy jako idealny przewodnik strumienia
której wymiar poprzeczny sięga przynajmniej 10 mm
z powierzchnią oczyszczoną i gładką
w warunkach idealnego przylegania (powierzchnia do powierzchni)
podczas ciągnięcia w kierunku prostopadłym do płaszczyzny mocowania
w stabilnej temperaturze pokojowej

Udźwig w warunkach rzeczywistych – czynniki

W praktyce, realna moc wynika z kilku kluczowych aspektów, które przedstawiamy od najważniejszych:

Odstęp (pomiędzy magnesem a metalem), bowiem nawet niewielka przerwa (np. 0,5 mm) może spowodować zmniejszenie udźwigu nawet o 50% (dotyczy to także farby, korozji czy brudu).
Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
Grubość stali – zbyt cienka płyta powoduje nasycenie magnetyczne, przez co część strumienia jest tracona na drugą stronę.
Gatunek stali – idealnym podłożem jest czysta stal żelazna. Stale hartowane mogą generować mniejszy udźwig.
Jakość powierzchni – im gładsza i bardziej polerowana powierzchnia, tym większa strefa kontaktu i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
Temperatura – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig określano używając blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięć razy. Ponadto, nawet drobny odstęp między magnesem, a blachą redukuje nośność.

BHP przy magnesach

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Łamliwość magnesów

Mimo metalicznego wyglądu, neodym jest kruchy i nieodporny na uderzenia. Unikaj uderzeń, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Chronić przed dziećmi

Te produkty magnetyczne to nie zabawki. Przypadkowe zjedzenie kilku magnesów może skutkować ich złączeniem się w jelitach, co stwarza śmiertelne niebezpieczeństwo i wymaga natychmiastowej operacji.

Trzymaj z dala od elektroniki

Ważna informacja: magnesy neodymowe wytwarzają pole, które mylą elektronikę precyzyjną. Zachowaj bezpieczny dystans od komórki, tabletu i nawigacji.

Siła neodymu

Przed użyciem, przeczytaj instrukcję. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Interferencja medyczna

Osoby z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może rozregulować pracę implantu.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Nośniki danych

Ekstremalne oddziaływanie może zniszczyć zapis na kartach płatniczych, dyskach twardych i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Uczulenie na powłokę

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Ryzyko rozmagnesowania

Standardowe magnesy neodymowe (typ N) tracą właściwości po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Safety First! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Parametry - MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy MPL 10x5x1.5 / N38

Tabela 2: Siła równoległa zsuwania (pion) MPL 10x5x1.5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MPL 10x5x1.5 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy MPL 10x5x1.5 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności MPL 10x5x1.5 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MPL 10x5x1.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności MPL 10x5x1.5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 10x5x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 10x5x1.5 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 10x5x1.5 / N38

Tabela 11: Hydrostatyka i wyporność MPL 10x5x1.5 / N38

1. Montaż na ścianie (ześlizg)

2. Efektywność, a grubość stali

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Udźwig magnesu

Indukcja magnetyczna

Inne oferty

MW 20x35 / N38 - magnes neodymowy walcowy

SM 25x375 [2xM8] / N42 - separator magnetyczny

MW 4x4 / N38 - magnes neodymowy walcowy

SM 32x150 [2xM8] / N52 - separator magnetyczny

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Mocne strony

Minusy

Analiza siły trzymania

Maksymalny udźwig magnesu – co ma na to wpływ?

Udźwig w warunkach rzeczywistych – czynniki

BHP przy magnesach

Uszkodzenia ciała

Łamliwość magnesów

Chronić przed dziećmi

Trzymaj z dala od elektroniki

Siła neodymu

Interferencja medyczna

Nie wierć w magnesach

Nośniki danych

Uczulenie na powłokę

Ryzyko rozmagnesowania

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MPL 10x5x1.5 / N38

Tabela 2: Siła równoległa zsuwania (pion)
MPL 10x5x1.5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 10x5x1.5 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MPL 10x5x1.5 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 10x5x1.5 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MPL 10x5x1.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - środki ostrożności
MPL 10x5x1.5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 10x5x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 10x5x1.5 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 10x5x1.5 / N38

Tabela 11: Hydrostatyka i wyporność
MPL 10x5x1.5 / N38

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.
