MPL 10x10x4 / N38 - magnes neodymowy płytkowy

Produkt dostępny Wysyłamy za 2 dni

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020112

GTIN/EAN: 5906301811183

5.00

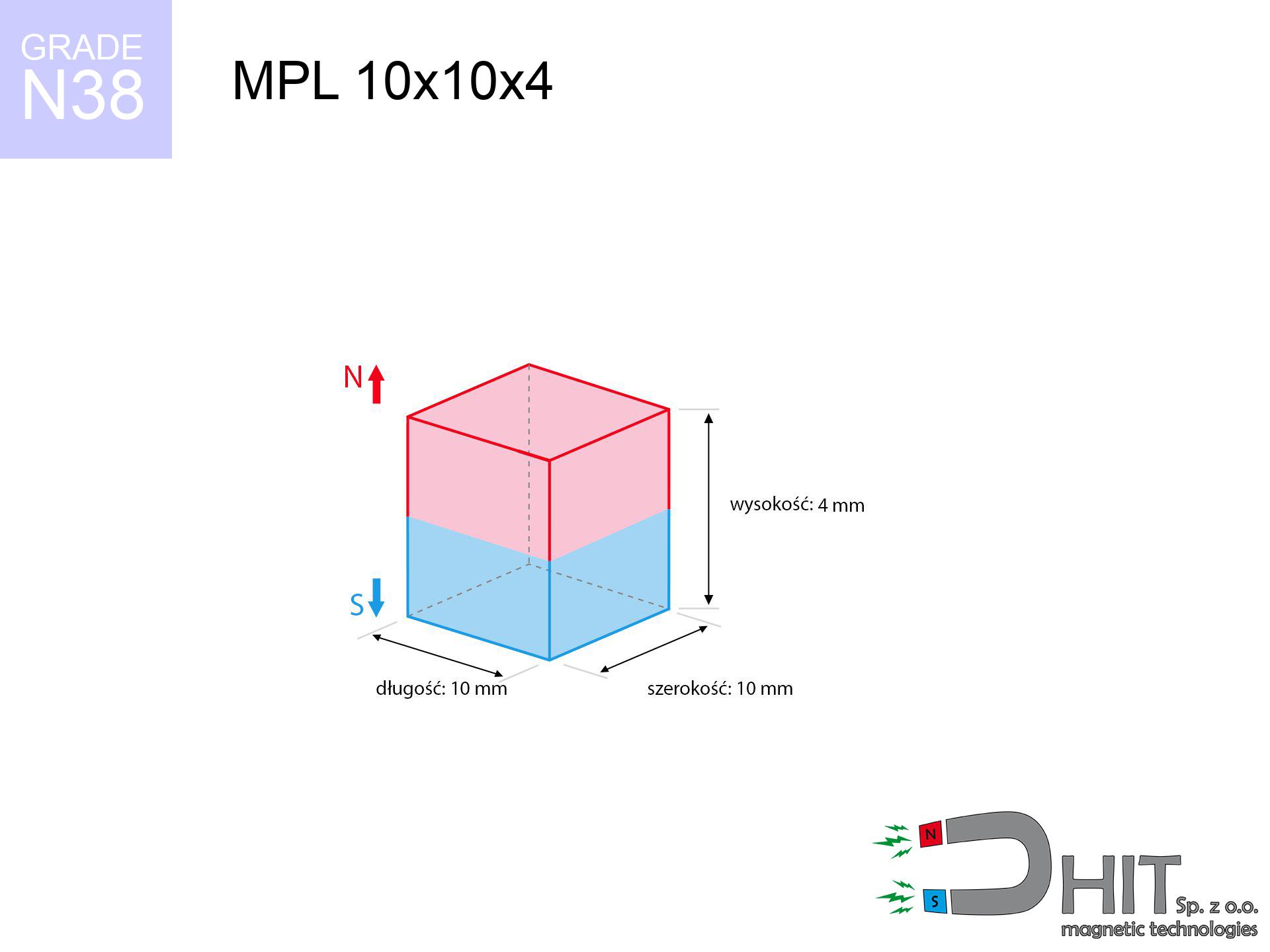

Długość

10 mm [±0,1 mm]

Szerokość

10 mm [±0,1 mm]

Wysokość

4 mm [±0,1 mm]

Waga

3 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.10 kg / 30.39 N

Indukcja magnetyczna

360.85 mT / 3608 Gs

Powłoka

[NiCuNi] nikiel

zobacz właściwości »

1.538 ZŁ z VAT / szt. + cena za transport

1.250 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

1.250 ZŁ

1.538 ZŁ

cena od 1125 szt.

1.125 ZŁ

1.384 ZŁ

cena od 2250 szt.

1.100 ZŁ

1.353 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz skonsultować wybór?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 albo daj znać przez formularz przez naszą stronę.
Masę a także wygląd magnesów przetestujesz w naszym narzędziu online do obliczeń.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Karta produktu - MPL 10x10x4 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 10x10x4 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020112
GTIN/EAN	5906301811183
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	10 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	4 mm [±0,1 mm]
Waga	3 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.10 kg / 30.39 N
Indukcja magnetyczna ~ ?	360.85 mT / 3608 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 10x10x4 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - raport

Niniejsze dane stanowią bezpośredni efekt symulacji inżynierskiej. Wyniki bazują na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą się różnić. Prosimy traktować te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MPL 10x10x4 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3606 Gs 360.6 mT	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N	średnie ryzyko
1 mm	3035 Gs 303.5 mT	2.20 kg / 4.84 lbs 2195.5 g / 21.5 N	średnie ryzyko
2 mm	2436 Gs 243.6 mT	1.41 kg / 3.12 lbs 1413.8 g / 13.9 N	niskie ryzyko
3 mm	1900 Gs 190.0 mT	0.86 kg / 1.90 lbs 860.8 g / 8.4 N	niskie ryzyko
5 mm	1127 Gs 112.7 mT	0.30 kg / 0.67 lbs 302.7 g / 3.0 N	niskie ryzyko
10 mm	347 Gs 34.7 mT	0.03 kg / 0.06 lbs 28.8 g / 0.3 N	niskie ryzyko
15 mm	140 Gs 14.0 mT	0.00 kg / 0.01 lbs 4.6 g / 0.0 N	niskie ryzyko
20 mm	68 Gs 6.8 mT	0.00 kg / 0.00 lbs 1.1 g / 0.0 N	niskie ryzyko
30 mm	23 Gs 2.3 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	niskie ryzyko
50 mm	6 Gs 0.6 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania słabnie gwałtownie wraz z każdym kolejnym milimetrem odległości. Pamiętaj, że nawet mikroskopijny dystans (np. zanieczyszczenia, farba, kurz) znacząco zmniejsza siłę przyciągania. Neodymy działają najsilniej przy bezpośrednim kontakcie; odległość drastycznie tnie moc. Zauważ, jak szybko leci w dół siła, gdy produkt nie przylega szczelnie do metalowego podłoża. Planując montaż, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 10x10x4 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.62 kg / 1.37 lbs 620.0 g / 6.1 N
1 mm	Stal (~0.2)	0.44 kg / 0.97 lbs 440.0 g / 4.3 N
2 mm	Stal (~0.2)	0.28 kg / 0.62 lbs 282.0 g / 2.8 N
3 mm	Stal (~0.2)	0.17 kg / 0.38 lbs 172.0 g / 1.7 N
5 mm	Stal (~0.2)	0.06 kg / 0.13 lbs 60.0 g / 0.6 N
10 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta przedstawia teoretyczną zdolność udźwigu, wymaganą do rozpoczęcia zsunięcia się magnesu pionowo w dół po wertykalnej płycie wykonanej ze stali (przy uwzględnieniu typowego współczynnika tarcia). Wartość ta zmienia się w oparciu o oddalenia od metalu.

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 10x10x4 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.93 kg / 2.05 lbs 930.0 g / 9.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.62 kg / 1.37 lbs 620.0 g / 6.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.31 kg / 0.68 lbs 310.0 g / 3.0 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.55 kg / 3.42 lbs 1550.0 g / 15.2 N

Montując uchwyt na wertykalnej ścianie (np. tablicy), będzie on trzymał jedynie około 1/5 swojej nominalnej mocy. Grawitacja oraz słaby stopień przyczepności wpływają na to, że uchwyty łatwiej zjeżdżają v dół, niż odskakują od podłoża. Planujesz wieszak? Weź pod uwagę, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na malowanym metalu magnes zsunie się w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy antypoślizgowej może znacznie zwiększyć trzymanie.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 10x10x4 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.31 kg / 0.68 lbs 310.0 g / 3.0 N
1 mm	25%	0.78 kg / 1.71 lbs 775.0 g / 7.6 N
2 mm	50%	1.55 kg / 3.42 lbs 1550.0 g / 15.2 N
3 mm	75%	2.33 kg / 5.13 lbs 2325.0 g / 22.8 N
5 mm	100%	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N
10 mm	100%	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N
11 mm	100%	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N
12 mm	100%	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N

Zbyt cienka stal nie jest w stanie absorbować całego pola magnetycznego, co marnuje potencjał uchwytu. Jeśli zamocujesz silny magnes do cienkiej powierzchni, magnetyzm przejdzie na wylot i trzymanie będzie mniejsze. Aby uzyskać pełną sprawność mocy tego magnesu, wymagasz wystarczająco solidnego elementu metalu. Efekt nasycenia sprawia, że na delikatnych ściankach (np. obudowie AGD) magnes trzyma słabiej. Sugerujemy wybór wymiaru blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MPL 10x10x4 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N	OK
40 °C	-2.2%	3.03 kg / 6.68 lbs 3031.8 g / 29.7 N	OK
60 °C	-4.4%	2.96 kg / 6.53 lbs 2963.6 g / 29.1 N
80 °C	-6.6%	2.90 kg / 6.38 lbs 2895.4 g / 28.4 N
100 °C	-28.8%	2.21 kg / 4.87 lbs 2207.2 g / 21.7 N

Zwykłe produkty NdFeB tracą bezpowrotnie moc po przekroczeniu progu termicznego. Uważaj na przegrzanie – nadmiar ciepła może trwale zniszczyć ten produkt. Z każdym stopniem powyżej normy siła magnesu chwilowo spada. Nie używaj tego produktu blisko grzejników przekraczających jego bezpieczny zakres. Przekroczenie progu krytycznego doprowadzi do zniszczenia magnetyzmu.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od tzw. współczynnika kształtu Pc. Cienkie magnesy (o niskim współczynniku permeancji) tracą właściwości przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MPL 10x10x4 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	8.02 kg / 17.68 lbs 5 067 Gs	1.20 kg / 2.65 lbs 1203 g / 11.8 N	N/A
1 mm	6.85 kg / 15.11 lbs 6 667 Gs	1.03 kg / 2.27 lbs 1028 g / 10.1 N	6.17 kg / 13.59 lbs ~0 Gs
2 mm	5.68 kg / 12.52 lbs 6 070 Gs	0.85 kg / 1.88 lbs 852 g / 8.4 N	5.11 kg / 11.27 lbs ~0 Gs
3 mm	4.60 kg / 10.14 lbs 5 463 Gs	0.69 kg / 1.52 lbs 690 g / 6.8 N	4.14 kg / 9.13 lbs ~0 Gs
5 mm	2.87 kg / 6.32 lbs 4 313 Gs	0.43 kg / 0.95 lbs 430 g / 4.2 N	2.58 kg / 5.69 lbs ~0 Gs
10 mm	0.78 kg / 1.73 lbs 2 254 Gs	0.12 kg / 0.26 lbs 117 g / 1.2 N	0.70 kg / 1.55 lbs ~0 Gs
20 mm	0.07 kg / 0.16 lbs 695 Gs	0.01 kg / 0.02 lbs 11 g / 0.1 N	0.07 kg / 0.15 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 76 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 46 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 30 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 21 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 15 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 11 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie z dużo dalszego dystansu niż neodym i metal. Układ dwóch magnesów generuje silniejsze pole i szerszy promień działania. Planujesz stworzyć solidne zapięcie? Zastosuj dwa magnesy zamiast neodymu i blaszki. Pamiętaj, że przy zbliżaniu do siebie dwóch magnesów siła uderzenia jest ogromna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż duża.
*Poziom indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (całkowite wygaszenie pól).
Nota: Kalkulacje ukazują siły zsuwania zestawu dwóch takich samych bloków magnetycznych (opór ~0.15 przy powleczeniu Ni-Ni).

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 10x10x4 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	5.5 cm
Implant słuchowy	10 Gs (1.0 mT)	4.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	3.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	2.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Silne pole magnetyczne stanowi duże ryzyko dla urządzeń elektronicznych i rozruszników serca. Produkty NdFeB generują pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie oddziałuje przez materię i obudowy. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, membrany i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 10x10x4 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	32.61 km/h (9.06 m/s)	0.12 J
30 mm	56.15 km/h (15.60 m/s)	0.36 J
50 mm	72.49 km/h (20.14 m/s)	0.61 J
100 mm	102.52 km/h (28.48 m/s)	1.22 J

Elementy magnetyczne są podatne na odpryski – gwałtowne uderzenie o metal grozi ich pęknięciem. Uważaj na prędkość zderzenia – magnes puszczony luźno pędzi z ogromną siłą. Siła uderzeniowa może wywołać odłamki powłoki lub uszkodzenia palców. Trzymaj mocno magnes przy montażu, aby nie trzasnął z dużą siłą w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Odporność na korozję
MPL 10x10x4 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (P_c)
MPL 10x10x4 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	3 760 Mx	37.6 µWb
Współczynnik P_c	0.46	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe w aplikacjach cewkowych oraz sensorów. Wartość P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 10x10x4 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.10 kg	Standard
Woda (dno rzeki)	3.55 kg (+0.45 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Udźwig w pionie

*Ważne: Na pionowej ścianie magnes utrzyma jedynie ok. 20-30% nominalnego udźwigu.

2. Nasycenie magnetyczne

*Zbyt cienki metal (np. blacha karoseryjna) znacząco osłabia siłę trzymania.

3. Stabilność termiczna

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.46

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020112-2026

Szybki konwerter jednostek

Siła (udźwig)

Siła w kg

Newtony (N)

lbs

Indukcja magnetyczna

Gauss (Gs)

Podaj dane gdziekolwiek, a inne wartości zaktualizują się automatycznie.

Zobacz też inne propozycje

Produkt dostępny Wysyłamy za 2 dni

MW 5x1 / N38 - magnes neodymowy walcowy

0.1845 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

33.96 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MW 22x6 / N38 - magnes neodymowy walcowy

6.11 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MPL 3x3x2 / N38 - magnes neodymowy płytkowy

0.1722 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 10x10x4 mm i wadze 3 g gwarantuje klasę premium połączenia. Jako magnes blokowy o dużej mocy (ok. 3.10 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce. Dodatkowo, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Rozdzielanie silnych magnesów płaskich wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 3.10 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 10x10x4 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak separatory magnetyczne oraz silniki liniowe. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Do montażu magnesów płaskich MPL 10x10x4 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 10 mm (długość), 10 mm (szerokość) i 4 mm (grubość). Kluczowym parametrem jest tutaj udźwig wynoszący około 3.10 kg (siła ~30.39 N), co przy tak kompaktowym kształcie świadczy o dużej mocy materiału. Produkt spełnia normy dla magnesów klasy N38.

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne kluczowe właściwości, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to znikome ~1%.
Trudno je rozmagnesować, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i prezentuje się elegancko.
Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich kluczową cechą.
Są przystosowane do pracy w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Dają się łatwo formować do specyficznych wymiarów, co ułatwia ich adaptację w przemyśle.
Znajdują powszechne zastosowanie w przemyśle high-tech – od dysków twardych i motorów elektrycznych, po precyzyjną diagnostykę.
Moc w skali mikro – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:

Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy upadku, dlatego zalecamy obudowy lub uchwyty.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Rozważ wersje powlekane tworzywem do zastosowań zewnętrznych.
Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Analiza siły trzymania

Najwyższa nośność magnesu – od czego zależy?

Moc magnesu to rezultat pomiaru dla warunków idealnego styku, obejmującej:

z zastosowaniem podłoża ze stali o wysokiej przenikalności, pełniącej rolę idealny przewodnik strumienia
posiadającej masywność minimum 10 mm dla pełnego zamknięcia strumienia
charakteryzującej się gładkością
w warunkach idealnego przylegania (metal do metalu)
podczas ciągnięcia w kierunku prostopadłym do powierzchni mocowania
w neutralnych warunkach termicznych

Kluczowe elementy wpływające na udźwig

Podczas codziennego użytkowania, rzeczywisty udźwig zależy od szeregu czynników, które przedstawiamy od najważniejszych:

Przerwa między magnesem a stalą – każdy milimetr odległości (spowodowany np. lakierem lub nierównością) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (często ok. 20-30% siły nominalnej).
Grubość elementu – dla pełnej efektywności, stal musi być wystarczająco masywna. Blacha "papierowa" ogranicza udźwig (magnes „przebija” ją na wylot).
Skład materiału – nie każda stal przyciąga się identycznie. Dodatki stopowe pogarszają efekt przyciągania.
Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co poprawia nasycenie pola. Powierzchnie chropowate osłabiają chwyt.
Wpływ temperatury – gorące środowisko zmniejsza siłę przyciągania. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet pięć razy. Dodatkowo, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów

Rozprysk materiału

Mimo niklowej powłoki, neodym jest delikatny i nie znosi udarów. Unikaj uderzeń, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Chronić przed dziećmi

Zawsze chroń magnesy przed dostępem dzieci. Ryzyko zadławienia jest wysokie, a konsekwencje połączenia się magnesów wewnątrz organizmu są tragiczne.

Kompas i GPS

Uwaga: magnesy neodymowe generują pole, które mylą elektronikę precyzyjną. Utrzymuj odpowiednią odległość od telefonu, tabletu i urządzeń GPS.

Implanty kardiologiczne

Zagrożenie życia: Magnesy neodymowe mogą wyłączyć rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz implanty elektroniczne.

Nie lekceważ mocy

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i zwierają z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Ryzyko rozmagnesowania

Unikaj gorąca. Magnesy neodymowe są nieodporne na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Nośniki danych

Nie zbliżaj magnesów do dokumentów, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Niklowa powłoka a alergia

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie zakończyć pracę z magnesami i zabezpieczyć dłonie.

Uwaga! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

Karta produktu - MPL 10x10x4 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka MPL 10x10x4 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MPL 10x10x4 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu MPL 10x10x4 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MPL 10x10x4 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy MPL 10x10x4 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MPL 10x10x4 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności MPL 10x10x4 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia MPL 10x10x4 / N38

Tabela 9: Odporność na korozję MPL 10x10x4 / N38

Tabela 10: Dane konstrukcyjne (Pc) MPL 10x10x4 / N38

Tabela 11: Zastosowanie podwodne MPL 10x10x4 / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Siła (udźwig)

Indukcja magnetyczna

Zobacz też inne propozycje

MW 5x1 / N38 - magnes neodymowy walcowy

UMGZ 42x20x9 [M8] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

MW 22x6 / N38 - magnes neodymowy walcowy

MPL 3x3x2 / N38 - magnes neodymowy płytkowy

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Mocne strony

Ograniczenia

Analiza siły trzymania

Najwyższa nośność magnesu – od czego zależy?

Kluczowe elementy wpływające na udźwig

Zasady BHP dla użytkowników magnesów

Rozprysk materiału

Samozapłon

Ochrona dłoni

Chronić przed dziećmi

Kompas i GPS

Implanty kardiologiczne

Nie lekceważ mocy

Ryzyko rozmagnesowania

Nośniki danych

Niklowa powłoka a alergia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MPL 10x10x4 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MPL 10x10x4 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 10x10x4 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MPL 10x10x4 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MPL 10x10x4 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MPL 10x10x4 / N38

Tabela 7: Zagrożenia (implanty) - środki ostrożności
MPL 10x10x4 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 10x10x4 / N38

Tabela 9: Odporność na korozję
MPL 10x10x4 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MPL 10x10x4 / N38

Tabela 11: Zastosowanie podwodne
MPL 10x10x4 / N38

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.
