MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030248

GTIN/EAN: 5906301812241

5.00

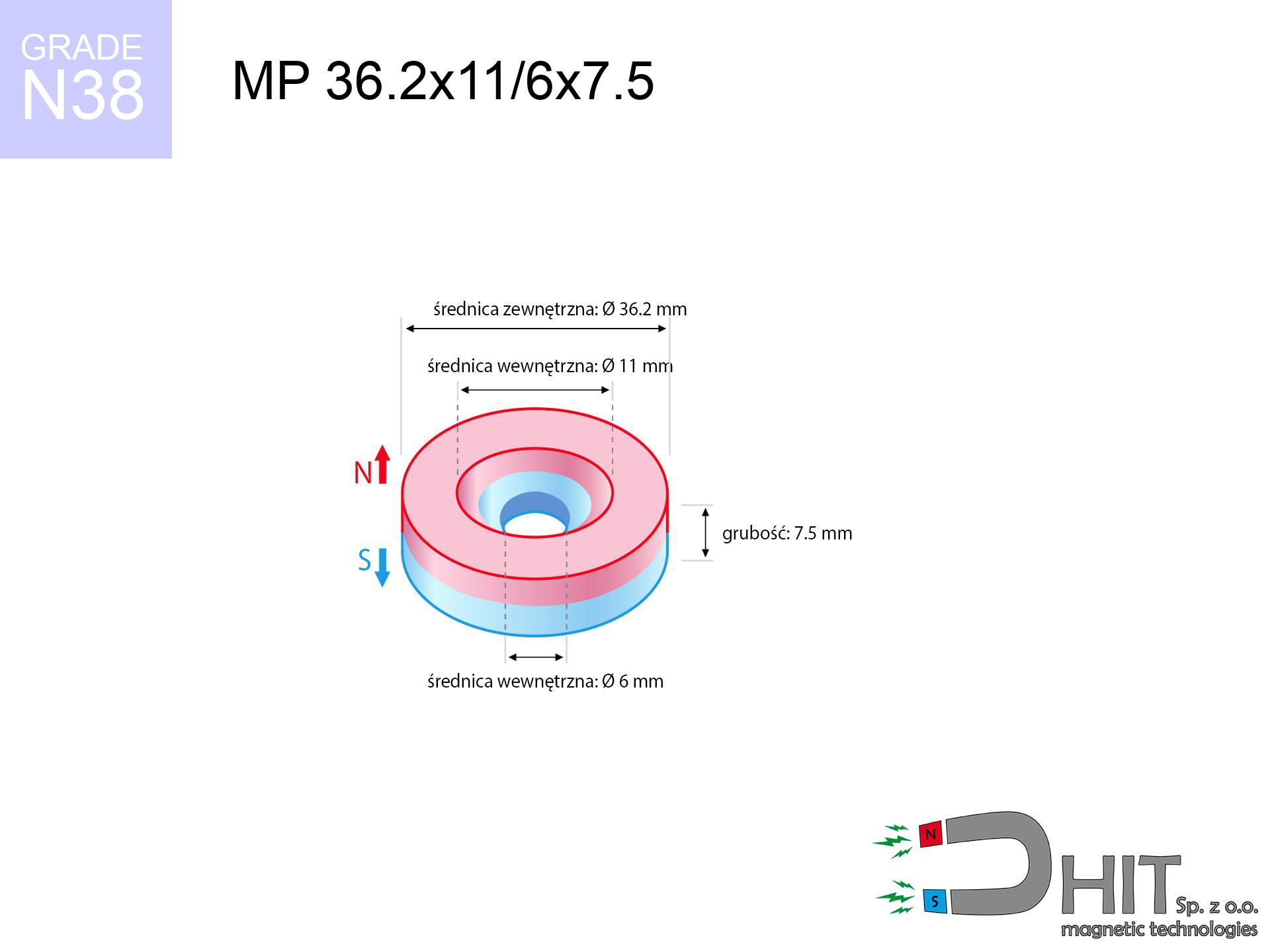

Średnica

36.2 mm [±0,1 mm]

Średnica wewnętrzna Ø

11/6 mm [±0,1 mm]

Wysokość

7.5 mm [±0,1 mm]

Waga

56.3 g

Kierunek magnesowania

↑ osiowy

Udźwig

17.12 kg / 167.95 N

Indukcja magnetyczna

237.29 mT / 2373 Gs

Powłoka

[NiCuNi] nikiel

sprawdź parametry »

35.01 ZŁ z VAT / szt. + cena za transport

28.46 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

28.46 ZŁ

35.01 ZŁ

cena od 30 szt.

26.75 ZŁ

32.91 ZŁ

cena od 90 szt.

25.04 ZŁ

30.81 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz wątpliwości?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 lub skontaktuj się poprzez formularz w sekcji kontakt.
Właściwości a także kształt magnesu sprawdzisz u nas w kalkulatorze masy magnetycznej.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030248
GTIN/EAN	5906301812241
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	36.2 mm [±0,1 mm]
Średnica wewnętrzna Ø	11/6 mm [±0,1 mm]
Wysokość	7.5 mm [±0,1 mm]
Waga	56.3 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	17.12 kg / 167.95 N
Indukcja magnetyczna ~ ?	237.29 mT / 2373 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu - dane

Przedstawione wartości są rezultat analizy fizycznej. Wartości zostały wyliczone na modelach dla materiału Nd₂Fe₁₄B. Realne warunki mogą odbiegać od wyników symulacji. Traktuj te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MP 36.2x11/6x7.5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2059 Gs 205.9 mT	17.12 kg / 37.74 lbs 17120.0 g / 167.9 N	niebezpieczny!
1 mm	1997 Gs 199.7 mT	16.11 kg / 35.52 lbs 16110.1 g / 158.0 N	niebezpieczny!
2 mm	1923 Gs 192.3 mT	14.93 kg / 32.91 lbs 14925.7 g / 146.4 N	niebezpieczny!
3 mm	1838 Gs 183.8 mT	13.64 kg / 30.06 lbs 13636.4 g / 133.8 N	niebezpieczny!
5 mm	1648 Gs 164.8 mT	10.97 kg / 24.18 lbs 10968.0 g / 107.6 N	niebezpieczny!
10 mm	1161 Gs 116.1 mT	5.44 kg / 12.00 lbs 5444.8 g / 53.4 N	uwaga
15 mm	775 Gs 77.5 mT	2.43 kg / 5.35 lbs 2427.5 g / 23.8 N	uwaga
20 mm	515 Gs 51.5 mT	1.07 kg / 2.36 lbs 1071.1 g / 10.5 N	słaby uchwyt
30 mm	242 Gs 24.2 mT	0.24 kg / 0.52 lbs 236.8 g / 2.3 N	słaby uchwyt
50 mm	73 Gs 7.3 mT	0.02 kg / 0.05 lbs 21.8 g / 0.2 N	słaby uchwyt

Siła magnetyczna spada gwałtownie przy każdym mm dystansu. Wiedz, że nawet bardzo cienka przerwa (np. zanieczyszczenia, lakier, rdza) znacząco redukuje udźwig. Magnesy trzymają najsilniej w idealnym przyleganiu; odległość osłabia siłę. Zauważ, jak gwałtownie spadają parametry, gdy produkt nie dotyka szczelnie do powierzchni stali. Planując uchwyt, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 36.2x11/6x7.5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.42 kg / 7.55 lbs 3424.0 g / 33.6 N
1 mm	Stal (~0.2)	3.22 kg / 7.10 lbs 3222.0 g / 31.6 N
2 mm	Stal (~0.2)	2.99 kg / 6.58 lbs 2986.0 g / 29.3 N
3 mm	Stal (~0.2)	2.73 kg / 6.01 lbs 2728.0 g / 26.8 N
5 mm	Stal (~0.2)	2.19 kg / 4.84 lbs 2194.0 g / 21.5 N
10 mm	Stal (~0.2)	1.09 kg / 2.40 lbs 1088.0 g / 10.7 N
15 mm	Stal (~0.2)	0.49 kg / 1.07 lbs 486.0 g / 4.8 N
20 mm	Stal (~0.2)	0.21 kg / 0.47 lbs 214.0 g / 2.1 N
30 mm	Stal (~0.2)	0.05 kg / 0.11 lbs 48.0 g / 0.5 N
50 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N

Prezentowane zestawienie obrazuje szacunkową siłę, którą należy przyłożyć do wywołania ześlizgu magnesu w dół po wertykalnej płycie wykonanej ze stali (przy założeniu typowego tarcia statycznego). Wynik ten jest zależny w zależności od odległości roboczej.

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny
MP 36.2x11/6x7.5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.14 kg / 11.32 lbs 5136.0 g / 50.4 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.42 kg / 7.55 lbs 3424.0 g / 33.6 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.71 kg / 3.77 lbs 1712.0 g / 16.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	8.56 kg / 18.87 lbs 8560.0 g / 84.0 N

Montując uchwyt na pionowej ścianie (np. karoserii), możesz liczyć na jedynie ok. 20%-30% swojej nominalnej mocy. Grawitacja i słaby stopień przyczepności sprawiają, że produkty łatwiej zsuwają się v dół, niż odpadają. Projektujesz wieszak? Zauważ, że siła poślizgu jest wyraźnie niższa od maksymalnego udźwigu statycznego. Na śliskiej powierzchni uchwyt zsunie się w dół pod wyraźnie lżejszym obciążeniem. Zastosowanie podkładki gumowej może znacznie podnieść stabilność.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 36.2x11/6x7.5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.86 kg / 1.89 lbs 856.0 g / 8.4 N
1 mm	13%	2.14 kg / 4.72 lbs 2140.0 g / 21.0 N
2 mm	25%	4.28 kg / 9.44 lbs 4280.0 g / 42.0 N
3 mm	38%	6.42 kg / 14.15 lbs 6420.0 g / 63.0 N
5 mm	63%	10.70 kg / 23.59 lbs 10700.0 g / 105.0 N
10 mm	100%	17.12 kg / 37.74 lbs 17120.0 g / 167.9 N
11 mm	100%	17.12 kg / 37.74 lbs 17120.0 g / 167.9 N
12 mm	100%	17.12 kg / 37.74 lbs 17120.0 g / 167.9 N

Cienka blacha nie zdoła przyjąć całego pola magnetycznego, co osłabia realne działanie uchwytu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, pole przeniknie na wylot i siła przyciągania będzie słabsza. Aby uzyskać pełną sprawność mocy tego neodymu, potrzebujesz odpowiednio grubego podkładu stali. Efekt nasycenia powoduje, że na blaszanych konstrukcjach (np. obudowie AGD) magnes trzyma słabiej. Dobierz grubości blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - spadek mocy
MP 36.2x11/6x7.5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	17.12 kg / 37.74 lbs 17120.0 g / 167.9 N	OK
40 °C	-2.2%	16.74 kg / 36.91 lbs 16743.4 g / 164.3 N	OK
60 °C	-4.4%	16.37 kg / 36.08 lbs 16366.7 g / 160.6 N
80 °C	-6.6%	15.99 kg / 35.25 lbs 15990.1 g / 156.9 N
100 °C	-28.8%	12.19 kg / 26.87 lbs 12189.4 g / 119.6 N

Klasyczne neodymy tracą bezpowrotnie parametry po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – wysoka temperatura może trwale zniszczyć ten produkt. Wraz z podnoszeniem się ciepła siła neodymu chwilowo spada. Zrezygnuj z użycia tego produktu w pobliżu źródeł ciepła wyższych niż jego zakres roboczy. Przekroczenie progu krytycznego spowoduje nieodwracalnej utraty właściwości magnetycznych.

*Ważna informacja: Stabilność cieplna jest zależna zarówno od klasy materiału, jak i od proporcji wymiarów. Cienkie magnesy (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu w niższych temperaturach w porównaniu do magnesów prętowych. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MP 36.2x11/6x7.5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	22.24 kg / 49.03 lbs 3 569 Gs	3.34 kg / 7.35 lbs 3336 g / 32.7 N	N/A
1 mm	21.62 kg / 47.67 lbs 4 061 Gs	3.24 kg / 7.15 lbs 3243 g / 31.8 N	19.46 kg / 42.90 lbs ~0 Gs
2 mm	20.93 kg / 46.14 lbs 3 995 Gs	3.14 kg / 6.92 lbs 3139 g / 30.8 N	18.84 kg / 41.52 lbs ~0 Gs
3 mm	20.18 kg / 44.49 lbs 3 923 Gs	3.03 kg / 6.67 lbs 3027 g / 29.7 N	18.16 kg / 40.04 lbs ~0 Gs
5 mm	18.56 kg / 40.93 lbs 3 763 Gs	2.78 kg / 6.14 lbs 2785 g / 27.3 N	16.71 kg / 36.83 lbs ~0 Gs
10 mm	14.25 kg / 31.41 lbs 3 296 Gs	2.14 kg / 4.71 lbs 2137 g / 21.0 N	12.82 kg / 28.27 lbs ~0 Gs
20 mm	7.07 kg / 15.59 lbs 2 322 Gs	1.06 kg / 2.34 lbs 1061 g / 10.4 N	6.37 kg / 14.03 lbs ~0 Gs
50 mm	0.64 kg / 1.40 lbs 697 Gs	0.10 kg / 0.21 lbs 96 g / 0.9 N	0.57 kg / 1.26 lbs ~0 Gs
60 mm	0.31 kg / 0.68 lbs 484 Gs	0.05 kg / 0.10 lbs 46 g / 0.5 N	0.28 kg / 0.61 lbs ~0 Gs
70 mm	0.16 kg / 0.35 lbs 346 Gs	0.02 kg / 0.05 lbs 24 g / 0.2 N	0.14 kg / 0.31 lbs ~0 Gs
80 mm	0.08 kg / 0.19 lbs 254 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.17 lbs ~0 Gs
90 mm	0.05 kg / 0.11 lbs 191 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
100 mm	0.03 kg / 0.06 lbs 147 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z dużo dalszego dystansu niż magnes i blacha. Połączenie magnes-magnes tworzy mocniejsze oddziaływanie i szerszy promień działania. Chcesz zbudować silny uchwyt? Zastosuj dwa magnesy zamiast neodymu i stali. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów energia zderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż znacząca.
*Natężenie pola w układzie biegunów jednoimiennych wynosi ~0 Gs w samym centrum szczeliny pomiędzy magnesami (całkowite wygaszenie sił magnetycznych).
Nota: Pomiary prezentują siły zsuwania pary identycznych neodymów (współczynnik tarcia ok. 0.15 przy warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 36.2x11/6x7.5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.5 cm
Implant słuchowy	10 Gs (1.0 mT)	10.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Immobilizer	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla sprzętu IT i rozruszników serca. Magnesy te generują pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Wiedz, że: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Wyjątkową uwagę muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Ryzyko dotyczy również: zegarki mechaniczne, piloty do aut, głośniki i ekrany. Nie kładź magnesu przy kartach, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 36.2x11/6x7.5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	20.79 km/h (5.78 m/s)	0.94 J
30 mm	30.72 km/h (8.53 m/s)	2.05 J
50 mm	39.36 km/h (10.93 m/s)	3.36 J
100 mm	55.61 km/h (15.45 m/s)	6.72 J

Magnesy neodymowe są delikatne – zderzenie ze stalą grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła uderzeniowa może spowodować odpryski materiału lub bolesne uszczypnięcia palców. Koniecznie kontroluj produkt przy instalacji, aby nie uderzył z impetem w metal. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem neodymu. Stosuj okulary ochronne podczas zabawy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 36.2x11/6x7.5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (P_c)
MP 36.2x11/6x7.5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	21 038 Mx	210.4 µWb
Współczynnik P_c	0.26	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 36.2x11/6x7.5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	17.12 kg	Standard
Woda (dno rzeki)	19.60 kg (+2.48 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Montaż na ścianie (ześlizg)

*Uwaga: Na powierzchni pionowej magnes zachowa tylko ułamek siły oderwania.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) znacząco ogranicza siłę trzymania.

3. Spadek mocy w temperaturze

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.26

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030248-2026

Przelicznik magnesów

Siła oderwania

Kilogramy (kg)

Siła w lbs

Moc pola

Gauss (Gs)

Tesla (T)

Wypełnij jedną rubrykę, a otrzymasz wynik w pozostałych.

Zobacz też inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5

98.99 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 30x5 / N38 - magnes neodymowy walcowy

8.35 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 320x180x70 [4x M8] - belka magnetyczna

3635.14 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 18x150 [2xM5] / N42 - separator magnetyczny

332.10 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 36.2x11/6x7.5 / N38 jest stworzony do mocowania mechanicznego, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia łatwe przykręcenie do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 36.2x11/6x7.5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i łatwo ją zarysować przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 11/6 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (36.2 mm), aby nie wystawał poza obrys.

Jest to pierścień magnetyczny o średnicy 36.2 mm i grubości 7.5 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 17.12 kg (siła ~167.95 N). Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 11/6 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Korzyści

Warto zwrócić uwagę, że obok ekstremalnej mocy, produkty te cechują się następującymi plusami:

Cechują się stabilnością – przez okres ok. 10 lat gubią nie więcej niż ~1% swojej pierwotnej siły (pomiary wskazują na taką wartość).
Charakteryzują się wyjątkową odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (NiCuNi, złoto, srebro) mają estetyczny, metaliczny wygląd.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
Mogą pracować w gorącym otoczeniu – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Można je precyzyjnie obrabiać do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Pełnią kluczową rolę w przemyśle, będąc sercem generatorów, dysków i urządzeń ratujących życie.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:

Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy to dobre rozwiązanie.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
Są podatne na rdzewienie w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Prościej użyć magnesu wklejonego w gniazdo z gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Siła trzymania 17.12 kg jest rezultatem pomiaru przeprowadzonego w następującej konfiguracji:

przy kontakcie z zwory ze stali niskowęglowej, gwarantującej pełne nasycenie magnetyczne
o grubości przynajmniej 10 mm
charakteryzującej się brakiem chropowatości
bez najmniejszej szczeliny pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
w temperaturze pokojowej

Praktyczne aspekty udźwigu – czynniki

W rzeczywistych zastosowaniach, rzeczywisty udźwig zależy od kilku kluczowych aspektów, wymienionych od najważniejszych:

Szczelina między magnesem a stalą – nawet ułamek milimetra odległości (spowodowany np. lakierem lub brudem) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość stali – za chuda blacha nie przyjmuje całego pola, przez co część strumienia ucieka w powietrzu.
Rodzaj stali – stal miękka przyciąga najlepiej. Większa zawartość węgla zmniejszają przenikalność magnetyczną i siłę trzymania.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co zwiększa nasycenie pola. Powierzchnie chropowate osłabiają chwyt.
Czynnik termiczny – wysoka temperatura zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Udźwig wyznaczano z wykorzystaniem gładkiej blachy o właściwej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet minimalna przerwa pomiędzy magnesem, a blachą zmniejsza nośność.

Bezpieczna praca z magnesami neodymowymi

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Implanty medyczne

Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Zakaz zabawy

Sprzedaż wyłącznie dla dorosłych. Drobne magnesy mogą zostać połknięte, co prowadzi do poważnych obrażeń. Przechowuj z dala od dzieci i zwierząt.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uszkodzenia czujników

Pamiętaj: magnesy neodymowe generują pole, które zakłócają elektronikę precyzyjną. Utrzymuj odpowiednią odległość od komórki, tabletu i nawigacji.

Kruchość materiału

Ryzyko skaleczenia. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Noś okulary.

Bezpieczny dystans

Ekstremalne oddziaływanie może zniszczyć zapis na kartach kredytowych, nośnikach HDD i innych nośnikach magnetycznych. Zachowaj odstęp min. 10 cm.

Trwała utrata siły

Standardowe magnesy neodymowe (typ N) tracą właściwości po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Moc przyciągania

Postępuj ostrożnie. Magnesy neodymowe przyciągają z daleka i łączą się z ogromną siłą, często gwałtowniej niż jesteś w stanie przewidzieć.

Ryzyko uczulenia

Część populacji ma alergię kontaktową na pierwiastek nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może skutkować zaczerwienienie skóry. Zalecamy noszenie rękawiczek ochronnych.

Safety First! Więcej informacji o zagrożeniach w artykule: Niebezpieczne magnesy neodymowe.

MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

Szczegóły techniczne - MP 36.2x11/6x7.5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy MP 36.2x11/6x7.5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana) MP 36.2x11/6x7.5 / N38

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny MP 36.2x11/6x7.5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MP 36.2x11/6x7.5 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - spadek mocy MP 36.2x11/6x7.5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MP 36.2x11/6x7.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności MP 36.2x11/6x7.5 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie MP 36.2x11/6x7.5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MP 36.2x11/6x7.5 / N38

Tabela 10: Dane konstrukcyjne (Pc) MP 36.2x11/6x7.5 / N38

Tabela 11: Zastosowanie podwodne MP 36.2x11/6x7.5 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Moc pola

Zobacz też inne propozycje

XT-5 magnetyzery do silników - DIESEL + olej - magnetyzer XT-5

MW 30x5 / N38 - magnes neodymowy walcowy

BM 320x180x70 [4x M8] - belka magnetyczna

SM 18x150 [2xM5] / N42 - separator magnetyczny

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Wady

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Praktyczne aspekty udźwigu – czynniki

Bezpieczna praca z magnesami neodymowymi

Pył jest łatwopalny

Implanty medyczne

Zakaz zabawy

Uszkodzenia ciała

Uszkodzenia czujników

Kruchość materiału

Bezpieczny dystans

Trwała utrata siły

Moc przyciągania

Ryzyko uczulenia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MP 36.2x11/6x7.5 / N38

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 36.2x11/6x7.5 / N38

Tabela 3: Siła na ścianie (ścinanie) - udźwig wertykalny
MP 36.2x11/6x7.5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 36.2x11/6x7.5 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - spadek mocy
MP 36.2x11/6x7.5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MP 36.2x11/6x7.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 36.2x11/6x7.5 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - ostrzeżenie
MP 36.2x11/6x7.5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MP 36.2x11/6x7.5 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MP 36.2x11/6x7.5 / N38

Tabela 11: Zastosowanie podwodne
MP 36.2x11/6x7.5 / N38

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.
