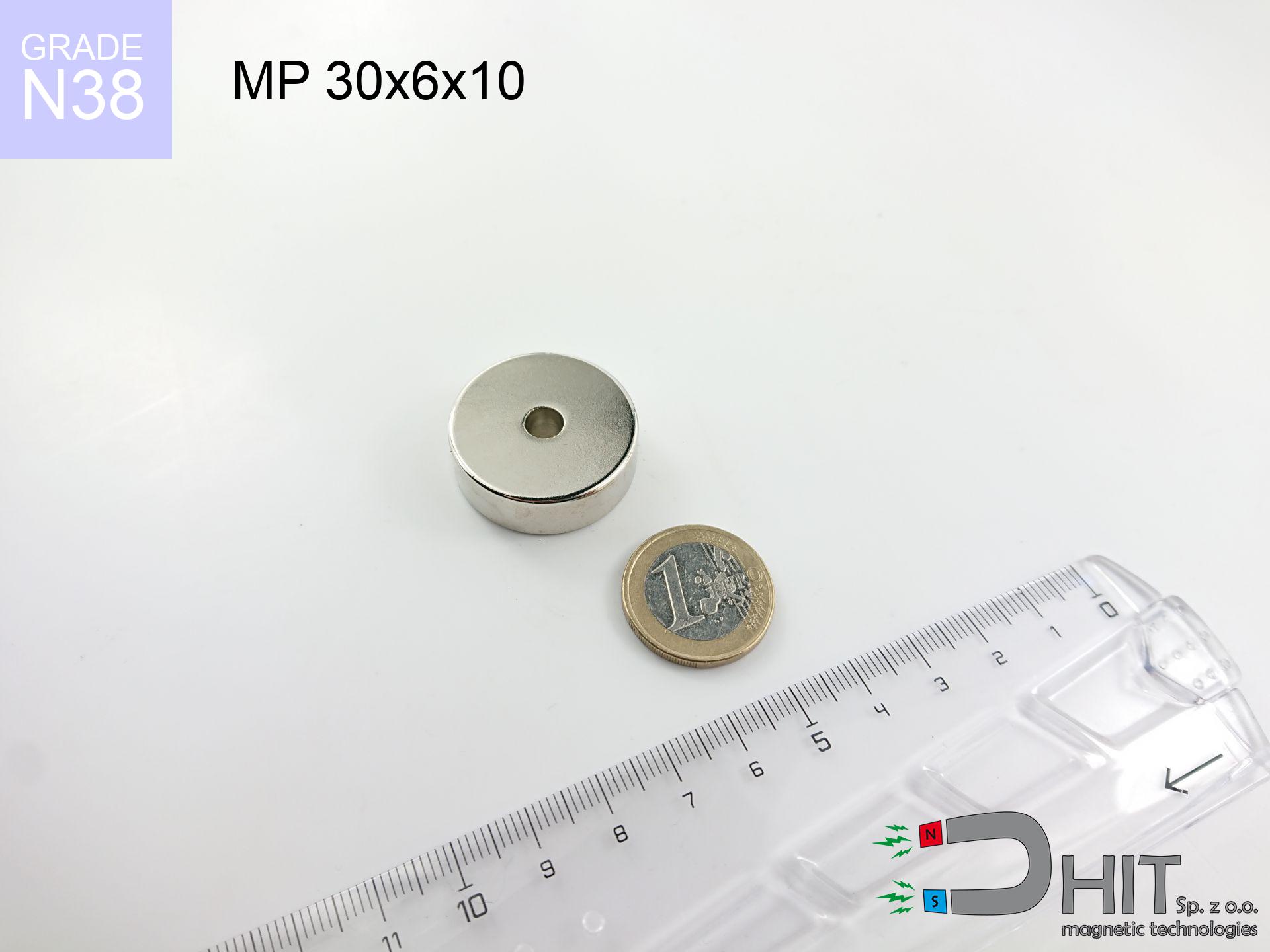

MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030197

GTIN/EAN: 5906301812142

5.00

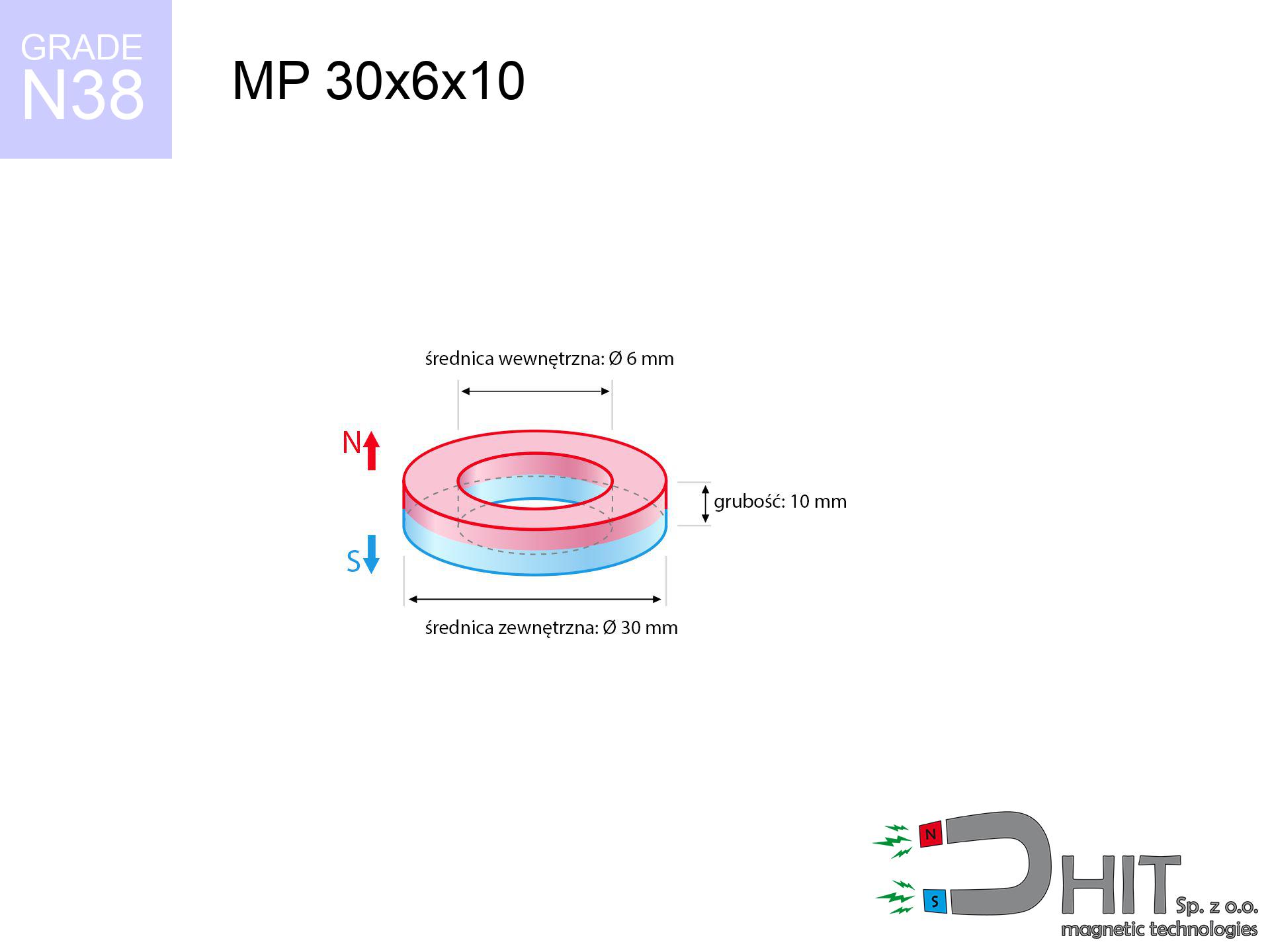

Średnica

30 mm [±0,1 mm]

Średnica wewnętrzna Ø

6 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

50.89 g

Kierunek magnesowania

↑ osiowy

Udźwig

20.71 kg / 203.16 N

Indukcja magnetyczna

343.81 mT / 3438 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

16.00 ZŁ z VAT / szt. + cena za transport

13.01 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

13.01 ZŁ

16.00 ZŁ

cena od 50 szt.

12.23 ZŁ

15.04 ZŁ

cena od 200 szt.

11.45 ZŁ

14.08 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz się targować?

Zadzwoń już teraz +48 22 499 98 98 ewentualnie zostaw wiadomość przez nasz formularz online na naszej stronie.
Masę oraz budowę magnesu neodymowego zweryfikujesz u nas w kalkulatorze mocy.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Dane techniczne - MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030197
GTIN/EAN	5906301812142
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	30 mm [±0,1 mm]
Średnica wewnętrzna Ø	6 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	50.89 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	20.71 kg / 203.16 N
Indukcja magnetyczna ~ ?	343.81 mT / 3438 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza fizyczna magnesu - parametry techniczne

Poniższe informacje są wynik symulacji matematycznej. Wyniki oparte są na algorytmach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą się różnić. Prosimy traktować te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 30x6x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5619 Gs 561.9 mT	20.71 kg / 45.66 lbs 20710.0 g / 203.2 N	krytyczny poziom
1 mm	5241 Gs 524.1 mT	18.01 kg / 39.71 lbs 18011.7 g / 176.7 N	krytyczny poziom
2 mm	4861 Gs 486.1 mT	15.50 kg / 34.17 lbs 15498.1 g / 152.0 N	krytyczny poziom
3 mm	4490 Gs 449.0 mT	13.22 kg / 29.15 lbs 13223.5 g / 129.7 N	krytyczny poziom
5 mm	3792 Gs 379.2 mT	9.43 kg / 20.79 lbs 9429.0 g / 92.5 N	mocny
10 mm	2404 Gs 240.4 mT	3.79 kg / 8.36 lbs 3791.3 g / 37.2 N	mocny
15 mm	1526 Gs 152.6 mT	1.53 kg / 3.37 lbs 1527.0 g / 15.0 N	słaby uchwyt
20 mm	1000 Gs 100.0 mT	0.66 kg / 1.45 lbs 655.5 g / 6.4 N	słaby uchwyt
30 mm	482 Gs 48.2 mT	0.15 kg / 0.34 lbs 152.6 g / 1.5 N	słaby uchwyt
50 mm	161 Gs 16.1 mT	0.02 kg / 0.04 lbs 17.0 g / 0.2 N	słaby uchwyt

Moc przyciągania maleje znacząco z każdym milimetrem szczeliny. Wiedz, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, lakier, rdza) mocno osłabia chwyt. Magnesy działają optymalnie w idealnym przyleganiu; dystans osłabia moc. Zobacz, jak szybko maleje udźwig, gdy magnes nie dotyka płasko do powierzchni stali. Projektując rozmieszczenie, unikaj zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (pion)
MP 30x6x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	4.14 kg / 9.13 lbs 4142.0 g / 40.6 N
1 mm	Stal (~0.2)	3.60 kg / 7.94 lbs 3602.0 g / 35.3 N
2 mm	Stal (~0.2)	3.10 kg / 6.83 lbs 3100.0 g / 30.4 N
3 mm	Stal (~0.2)	2.64 kg / 5.83 lbs 2644.0 g / 25.9 N
5 mm	Stal (~0.2)	1.89 kg / 4.16 lbs 1886.0 g / 18.5 N
10 mm	Stal (~0.2)	0.76 kg / 1.67 lbs 758.0 g / 7.4 N
15 mm	Stal (~0.2)	0.31 kg / 0.67 lbs 306.0 g / 3.0 N
20 mm	Stal (~0.2)	0.13 kg / 0.29 lbs 132.0 g / 1.3 N
30 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 30.0 g / 0.3 N
50 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N

Sekcja ta określa szacunkową wartość obciążenia, jaka jest niezbędna do spowodowania obsunięcia magnesu pionowo w dół po pionowej powierzchni metalowej (przy założeniu standardowego tarcia statycznego). Wartość ta zmienia się w relacji do wielkości luki.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 30x6x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	6.21 kg / 13.70 lbs 6213.0 g / 60.9 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	4.14 kg / 9.13 lbs 4142.0 g / 40.6 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	2.07 kg / 4.57 lbs 2071.0 g / 20.3 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	10.36 kg / 22.83 lbs 10355.0 g / 101.6 N

Wieszając element na pionowej ścianie (np. lodówce), możesz liczyć na jedynie ok. 1/5 nominalnej siły przyciągania. Siła ciążenia oraz niski współczynnik tarcia sprawiają, że magnesy łatwiej zjeżdżają v dół, niż odrywają. Chcesz stworzyć uchwyt ścienny? Pamiętaj, że siła poślizgu jest dużo słabsza od prostopadłej siły odrywania. Na gładkiej stali uchwyt zsunie się w dół pod dużo lżejszym ładunkiem. Użycie gumy gumowej może znacznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 30x6x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	1.04 kg / 2.28 lbs 1035.5 g / 10.2 N
1 mm	13%	2.59 kg / 5.71 lbs 2588.8 g / 25.4 N
2 mm	25%	5.18 kg / 11.41 lbs 5177.5 g / 50.8 N
3 mm	38%	7.77 kg / 17.12 lbs 7766.3 g / 76.2 N
5 mm	63%	12.94 kg / 28.54 lbs 12943.8 g / 127.0 N
10 mm	100%	20.71 kg / 45.66 lbs 20710.0 g / 203.2 N
11 mm	100%	20.71 kg / 45.66 lbs 20710.0 g / 203.2 N
12 mm	100%	20.71 kg / 45.66 lbs 20710.0 g / 203.2 N

Cienka blacha nie zdoła przejąć całego pola magnetycznego, co marnuje potencjał magnesu. Jeżeli zamocujesz silny magnes do cienkiej powierzchni, pole przejdzie na wylot i siła przyciągania będzie słabsza. Aby uzyskać 100% potencjału tego magnesu, potrzebujesz odpowiednio grubego podkładu stali. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. karoserii) magnes wykazuje mniejszy udźwig. Dobierz przekroju blachy zgodnie z poniższą tabelą.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MP 30x6x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	20.71 kg / 45.66 lbs 20710.0 g / 203.2 N	OK
40 °C	-2.2%	20.25 kg / 44.65 lbs 20254.4 g / 198.7 N	OK
60 °C	-4.4%	19.80 kg / 43.65 lbs 19798.8 g / 194.2 N	OK
80 °C	-6.6%	19.34 kg / 42.64 lbs 19343.1 g / 189.8 N
100 °C	-28.8%	14.75 kg / 32.51 lbs 14745.5 g / 144.7 N

Zwykłe produkty NdFeB tracą parametry po przekroczeniu progu termicznego. Uważaj na przegrzanie – nadmiar ciepła może trwale zniszczyć ten produkt. Z każdym stopniem powyżej normy siła magnesu tymczasowo maleje. Zrezygnuj z użycia tego produktu blisko pieców wyższych niż jego zakres roboczy. Zignorowanie limitu doprowadzi do trwałej degradacji właściwości magnetycznych.

*Ważna informacja: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od kształtu magnesu. Magnesy płaskie (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Kolor czerwony w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 30x6x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	103.97 kg / 229.22 lbs 6 035 Gs	15.60 kg / 34.38 lbs 15596 g / 153.0 N	N/A
1 mm	97.15 kg / 214.17 lbs 10 864 Gs	14.57 kg / 32.13 lbs 14572 g / 143.0 N	87.43 kg / 192.75 lbs ~0 Gs
2 mm	90.42 kg / 199.35 lbs 10 481 Gs	13.56 kg / 29.90 lbs 13564 g / 133.1 N	81.38 kg / 179.42 lbs ~0 Gs
3 mm	83.97 kg / 185.13 lbs 10 100 Gs	12.60 kg / 27.77 lbs 12596 g / 123.6 N	75.57 kg / 166.61 lbs ~0 Gs
5 mm	71.94 kg / 158.60 lbs 9 349 Gs	10.79 kg / 23.79 lbs 10791 g / 105.9 N	64.75 kg / 142.74 lbs ~0 Gs
10 mm	47.34 kg / 104.36 lbs 7 583 Gs	7.10 kg / 15.65 lbs 7100 g / 69.7 N	42.60 kg / 93.92 lbs ~0 Gs
20 mm	19.03 kg / 41.96 lbs 4 809 Gs	2.86 kg / 6.29 lbs 2855 g / 28.0 N	17.13 kg / 37.77 lbs ~0 Gs
50 mm	1.53 kg / 3.37 lbs 1 363 Gs	0.23 kg / 0.51 lbs 229 g / 2.2 N	1.38 kg / 3.03 lbs ~0 Gs
60 mm	0.77 kg / 1.69 lbs 965 Gs	0.11 kg / 0.25 lbs 115 g / 1.1 N	0.69 kg / 1.52 lbs ~0 Gs
70 mm	0.41 kg / 0.90 lbs 706 Gs	0.06 kg / 0.14 lbs 61 g / 0.6 N	0.37 kg / 0.81 lbs ~0 Gs
80 mm	0.23 kg / 0.51 lbs 531 Gs	0.03 kg / 0.08 lbs 35 g / 0.3 N	0.21 kg / 0.46 lbs ~0 Gs
90 mm	0.14 kg / 0.30 lbs 409 Gs	0.02 kg / 0.05 lbs 21 g / 0.2 N	0.12 kg / 0.27 lbs ~0 Gs
100 mm	0.09 kg / 0.19 lbs 322 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.17 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie z dużo dalszego dystansu niż magnes i blacha. Połączenie dwóch magnesów generuje silniejsze pole i większy zasięg działania. Chcesz zbudować mocne zamknięcie? Użyj pary magnesów zamiast jednego magnesu i blaszki. Pamiętaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ekstremalna. Siła odpychania jest nieco mniejsza niż siła przyciągania, ale wciąż duża.
*Natężenie strumienia przy konfiguracji odpychania spada do ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (wzajemne zniesienie sił magnetycznych).
Nota: Wyniki prezentują siły ścinającej dwóch bliźniaczych magnesów (tarcie ~0.15 przy powłoki Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 30x6x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	19.5 cm
Implant słuchowy	10 Gs (1.0 mT)	15.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	12.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	9.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	8.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.0 cm

Ekstremalne pole neodymu to realne niebezpieczeństwo dla elektroniki oraz implantów medycznych. Produkty NdFeB wytwarzają pole, które zakłóca pracę sprzętów cyfrowych. Pamiętaj: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Zagrożone są również: czasomierze automatyczne, kluczyki samochodowe, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 30x6x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.55 km/h (6.26 m/s)	1.00 J
30 mm	35.40 km/h (9.83 m/s)	2.46 J
50 mm	45.52 km/h (12.64 m/s)	4.07 J
100 mm	64.34 km/h (17.87 m/s)	8.13 J

Produkty NdFeB są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła kinetyczna może spowodować odpryski materiału lub groźne zmiażdżenia palców. Koniecznie kontroluj produkt przy instalacji, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością oznacza zniszczenie neodymu. Stosuj okulary ochronne podczas manipulacji z dużymi magnesami.

Tabela 9: Odporność na korozję
MP 30x6x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (Strumień)
MP 30x6x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	31 585 Mx	315.8 µWb
Współczynnik P_c	0.96	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 30x6x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	20.71 kg	Standard
Woda (dno rzeki)	23.71 kg (+3.00 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Udźwig w pionie

*Pamiętaj: Na powierzchni pionowej magnes zachowa tylko ułamek siły oderwania.

2. Grubość podłoża

*Zbyt cienki metal (np. obudowa PC 0.5mm) znacząco ogranicza udźwig magnesu.

3. Stabilność termiczna

*Dla standardowych magnesów krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.96

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030197-2026

Kalkulator miar

Udźwig magnesu

Siła w kg

Newtony (N)

Funty (lbs)

Pole magnetyczne

Gauss (Gs)

Indukcja (T)

Uzupełnij jedną rubrykę, a zobaczysz gotowe przeliczenia w innych polach.

Sprawdź inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

HH 32x7.8 [M5] / N38 - uchwyt magnetyczny przelotowy

17.96 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 850x180x70 [4x M8] - belka magnetyczna

7729.93 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 50x25x12 / N38 - magnes neodymowy płytkowy

45.51 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 32x375 [2xM8] / N42 - separator magnetyczny

1119.30 ZŁ brutto / szt.

Magnes w kształcie pierścienia MP 30x6x10 / N38 jest stworzony do trwałego montażu, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 30x6x10 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (30 mm), aby nie wystawał poza obrys.

Jest to pierścień magnetyczny o średnicy 30 mm i grubości 10 mm. Siła przyciągania tego modelu to imponujące 20.71 kg, co w przeliczeniu na niutony daje wartość 203.16 N. Średnica otworu montażowego to precyzyjnie 6 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Wady oraz zalety magnesów z neodymu Nd₂Fe₁₄B.

Plusy

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne kluczowe cechy, w tym::

Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie słabną o niezauważalny 1%.
Zewnętrzne pola magnetyczne nie wpływają na ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
Są przystosowane do pracy w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
Występują wszędzie tam, gdzie liczy się precyzja: w napędach, rezonansach oraz przemyśle komputerowym.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Mimo zalet, posiadają też wady:

Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy zderzeniu, dlatego warto stosować obudowy lub montaż w stali.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, zastosuj serię [AH] (odporną do 230°C).
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Informacja o udźwigu została wyznaczona dla najkorzystniejszych warunków, zakładającej:

przy kontakcie z blachy ze specjalnej stali pomiarowej, gwarantującej maksymalne skupienie pola
posiadającej grubość co najmniej 10 mm dla pełnego zamknięcia strumienia
charakteryzującej się równą strukturą
przy zerowej szczelinie (bez farby)
podczas odrywania w kierunku pionowym do płaszczyzny mocowania
przy temperaturze ok. 20 stopni Celsjusza

Co wpływa na udźwig w praktyce

Podczas codziennego użytkowania, faktyczna siła trzymania wynika z wielu zmiennych, wymienionych od najważniejszych:

Szczelina – występowanie jakiejkolwiek warstwy (rdza, brud, szczelina) działa jak izolator, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes trzyma znacznie mniejszą moc (zazwyczaj ok. 20-30% siły nominalnej).
Grubość blachy – zbyt cienka stal nie przyjmuje całego pola, przez co część mocy jest tracona w powietrzu.
Gatunek stali – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą przyciągać słabiej.
Jakość powierzchni – im równiejsza blacha, tym większa strefa kontaktu i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Należy pamiętać o limit termiczny dla danego modelu.

Udźwig określano używając blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Ponadto, nawet drobny odstęp pomiędzy magnesem, a blachą obniża udźwig.

BHP przy magnesach

Rozruszniki serca

Dla posiadaczy implantów: Promieniowanie magnetyczne wpływa na urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Smartfony i tablety

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Uwaga: zadławienie

Zawsze chroń magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a konsekwencje zwarcia magnesów wewnątrz organizmu są dramatyczne.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Trwała utrata siły

Nie przegrzewaj. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Nie lekceważ mocy

Zanim zaczniesz, zapoznaj się z zasadami. Niekontrolowane przyciągnięcie może zniszczyć magnes lub uszkodzić palce. Myśl o krok do przodu.

Unikaj kontaktu w przypadku alergii

Informacja alergiczna: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast przerwać pracę z magnesami i użyć środków ochronnych.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Ochrona urządzeń

Ekstremalne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Magnesy są kruche

Choć wyglądają jak stal, neodym jest kruchy i nie znosi udarów. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Zachowaj ostrożność! Szukasz szczegółów? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

Dane techniczne - MP 30x6x10 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza fizyczna magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania MP 30x6x10 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MP 30x6x10 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MP 30x6x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MP 30x6x10 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny MP 30x6x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 30x6x10 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia MP 30x6x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia MP 30x6x10 / N38

Tabela 9: Odporność na korozję MP 30x6x10 / N38

Tabela 10: Dane elektryczne (Strumień) MP 30x6x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 30x6x10 / N38

1. Udźwig w pionie

2. Grubość podłoża

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Dane środowiskowe

Udźwig magnesu

Pole magnetyczne

Sprawdź inne oferty

HH 32x7.8 [M5] / N38 - uchwyt magnetyczny przelotowy

BM 850x180x70 [4x M8] - belka magnetyczna

MPL 50x25x12 / N38 - magnes neodymowy płytkowy

SM 32x375 [2xM8] / N42 - separator magnetyczny

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Plusy

Minusy

Analiza siły trzymania

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Co wpływa na udźwig w praktyce

BHP przy magnesach

Rozruszniki serca

Smartfony i tablety

Uwaga: zadławienie

Ochrona dłoni

Trwała utrata siły

Nie lekceważ mocy

Unikaj kontaktu w przypadku alergii

Nie wierć w magnesach

Ochrona urządzeń

Magnesy są kruche

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - wykres oddziaływania
MP 30x6x10 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MP 30x6x10 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 30x6x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 30x6x10 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MP 30x6x10 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 30x6x10 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 30x6x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 30x6x10 / N38

Tabela 9: Odporność na korozję
MP 30x6x10 / N38

Tabela 10: Dane elektryczne (Strumień)
MP 30x6x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 30x6x10 / N38

Wady oraz zalety magnesów z neodymu Nd₂Fe₁₄B.
