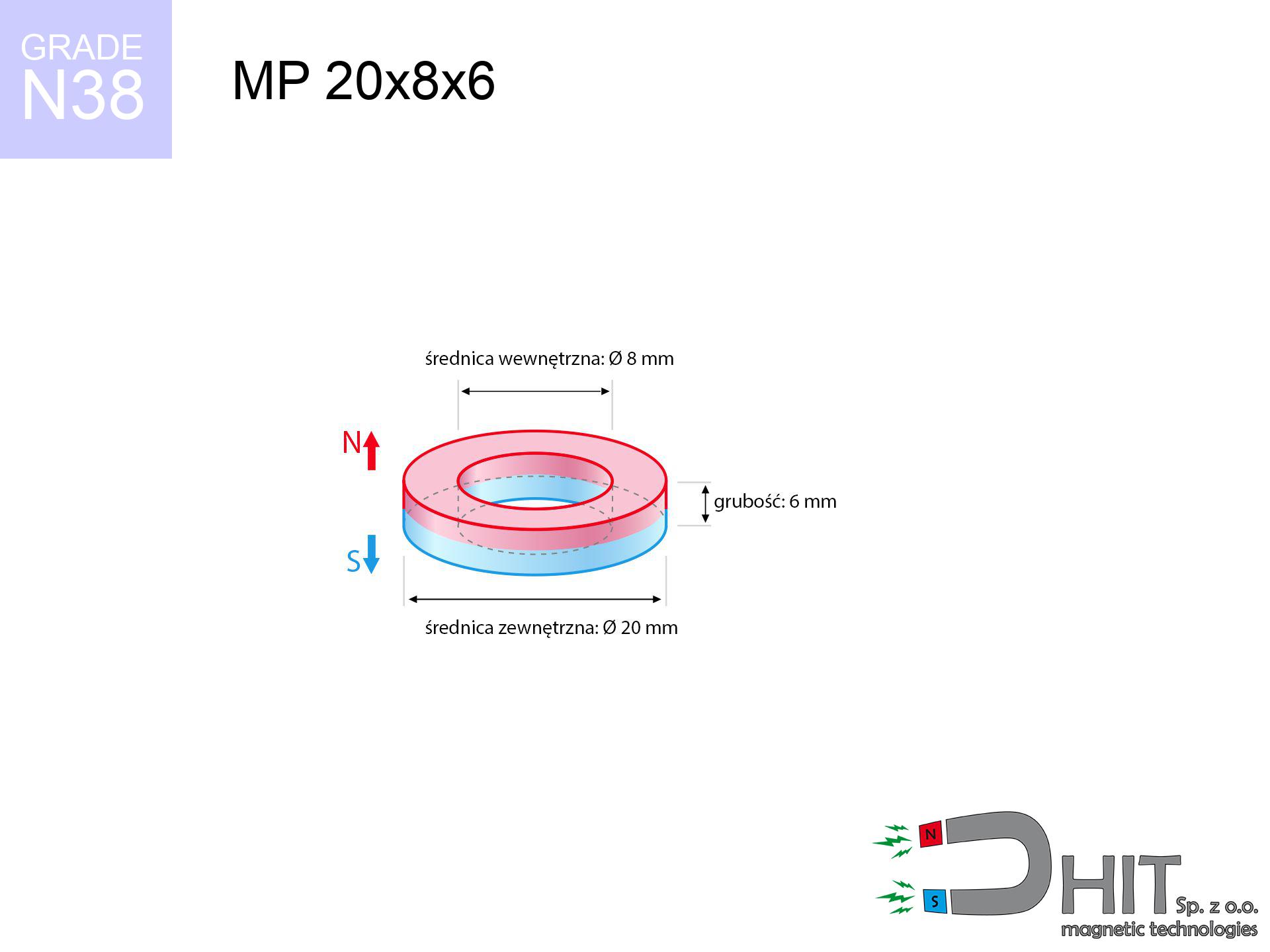

MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy za 2 dni

MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030189

GTIN/EAN: 5906301812067

5.00

Średnica

20 mm [±0,1 mm]

Średnica wewnętrzna Ø

8 mm [±0,1 mm]

Wysokość

6 mm [±0,1 mm]

Waga

11.88 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.22 kg / 70.81 N

Indukcja magnetyczna

318.85 mT / 3188 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację techniczną »

5.17 ZŁ z VAT / szt. + cena za transport

4.20 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

4.20 ZŁ

5.17 ZŁ

cena od 150 szt.

3.95 ZŁ

4.86 ZŁ

cena od 600 szt.

3.70 ZŁ

4.55 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie jesteś pewien wyboru?

Zadzwoń do nas +48 888 99 98 98 alternatywnie pisz korzystając z nasz formularz online na naszej stronie.
Parametry a także formę magnesu sprawdzisz dzięki naszemu kalkulatorze masy magnetycznej.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Właściwości fizyczne MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030189
GTIN/EAN	5906301812067
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	20 mm [±0,1 mm]
Średnica wewnętrzna Ø	8 mm [±0,1 mm]
Wysokość	6 mm [±0,1 mm]
Waga	11.88 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.22 kg / 70.81 N
Indukcja magnetyczna ~ ?	318.85 mT / 3188 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - dane

Przedstawione wartości są wynik kalkulacji matematycznej. Wyniki zostały wyliczone na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie różnić się od wartości teoretycznych. Prosimy traktować te dane jako punkt odniesienia dla projektantów.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka
MP 20x8x6 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5917 Gs 591.7 mT	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N	średnie ryzyko
1 mm	5321 Gs 532.1 mT	5.84 kg / 12.87 lbs 5839.8 g / 57.3 N	średnie ryzyko
2 mm	4736 Gs 473.6 mT	4.63 kg / 10.20 lbs 4626.6 g / 45.4 N	średnie ryzyko
3 mm	4184 Gs 418.4 mT	3.61 kg / 7.96 lbs 3610.0 g / 35.4 N	średnie ryzyko
5 mm	3216 Gs 321.6 mT	2.13 kg / 4.70 lbs 2132.9 g / 20.9 N	średnie ryzyko
10 mm	1650 Gs 165.0 mT	0.56 kg / 1.24 lbs 561.3 g / 5.5 N	słaby uchwyt
15 mm	907 Gs 90.7 mT	0.17 kg / 0.37 lbs 169.7 g / 1.7 N	słaby uchwyt
20 mm	544 Gs 54.4 mT	0.06 kg / 0.13 lbs 61.1 g / 0.6 N	słaby uchwyt
30 mm	240 Gs 24.0 mT	0.01 kg / 0.03 lbs 11.9 g / 0.1 N	słaby uchwyt
50 mm	75 Gs 7.5 mT	0.00 kg / 0.00 lbs 1.2 g / 0.0 N	słaby uchwyt

Moc przyciągania maleje gwałtownie wraz z każdym kolejnym milimetrem szczeliny. Miej na uwadze, że każda dodatkowa warstwa izolacji (np. brud, farba, okleina) znacząco zmniejsza siłę przyciągania. Magnesy działają najsilniej w idealnym przyleganiu; odległość zabija moc. Zobacz, jak szybko leci w dół siła, gdy produkt nie dotyka płasko do powierzchni stali. Obliczając rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 20x8x6 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.44 kg / 3.18 lbs 1444.0 g / 14.2 N
1 mm	Stal (~0.2)	1.17 kg / 2.57 lbs 1168.0 g / 11.5 N
2 mm	Stal (~0.2)	0.93 kg / 2.04 lbs 926.0 g / 9.1 N
3 mm	Stal (~0.2)	0.72 kg / 1.59 lbs 722.0 g / 7.1 N
5 mm	Stal (~0.2)	0.43 kg / 0.94 lbs 426.0 g / 4.2 N
10 mm	Stal (~0.2)	0.11 kg / 0.25 lbs 112.0 g / 1.1 N
15 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
20 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 12.0 g / 0.1 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela określa przybliżoną siłę, którą należy przyłożyć do zainicjowania zsunięcia się magnesu pionowo w dół po wertykalnej ścianie metalowej (przy założeniu standardowego tarcia statycznego). Parametr ten jest zależny w funkcji oddalenia od metalu.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 20x8x6 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.17 kg / 4.78 lbs 2166.0 g / 21.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.44 kg / 3.18 lbs 1444.0 g / 14.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.72 kg / 1.59 lbs 722.0 g / 7.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.61 kg / 7.96 lbs 3610.0 g / 35.4 N

Montując element na pionowej płaszczyźnie (np. lodówce), będzie on trzymał jedynie ok. 1/5 swojej nominalnej mocy. Siła ciążenia i niski współczynnik tarcia powodują, że magnesy szybciej zjeżdżają v dół, niż odpadają. Projektujesz mocowanie pionowe? Pamiętaj, że siła poślizgu jest dużo słabsza od prostopadłej siły odrywania. Na malowanym metalu element zsunie się w dół pod dużo lżejszym ładunkiem. Użycie gumy specjalnej może drastycznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MP 20x8x6 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.72 kg / 1.59 lbs 722.0 g / 7.1 N
1 mm	25%	1.81 kg / 3.98 lbs 1805.0 g / 17.7 N
2 mm	50%	3.61 kg / 7.96 lbs 3610.0 g / 35.4 N
3 mm	75%	5.42 kg / 11.94 lbs 5415.0 g / 53.1 N
5 mm	100%	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N
10 mm	100%	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N
11 mm	100%	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N
12 mm	100%	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N

Cienka płyta metalowa nie jest w stanie przyjąć pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeśli zainstalujesz neodym do słabej blaszki, pole przejdzie na wylot i trzymanie będzie mniejsze. Aby wykorzystać maksimum mocy tego magnesu, potrzebujesz odpowiednio grubego podkładu metalu. Zjawisko saturacji sprawia, że na blaszanych konstrukcjach (np. cienkich profilach) produkt wykazuje mniejszy udźwig. Zalecamy dobór przekroju blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MP 20x8x6 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.22 kg / 15.92 lbs 7220.0 g / 70.8 N	OK
40 °C	-2.2%	7.06 kg / 15.57 lbs 7061.2 g / 69.3 N	OK
60 °C	-4.4%	6.90 kg / 15.22 lbs 6902.3 g / 67.7 N	OK
80 °C	-6.6%	6.74 kg / 14.87 lbs 6743.5 g / 66.2 N
100 °C	-28.8%	5.14 kg / 11.33 lbs 5140.6 g / 50.4 N

Zwykłe produkty NdFeB tracą moc po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może trwale zniszczyć ten produkt. Z każdym stopniem powyżej normy moc neodymu tymczasowo maleje. Nie używaj tego magnesu w gorącym otoczeniu wyższych niż jego zakres roboczy. Zignorowanie limitu doprowadzi do zniszczenia właściwości magnetycznych.

*Istotna uwaga: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od tzw. współczynnika kształtu Pc. Cienkie magnesy (niski Pc) mogą ulec trwałemu rozmagnesowaniu szybciej niż magnesy długie. Oznaczenie danger w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MP 20x8x6 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	52.44 kg / 115.62 lbs 6 121 Gs	7.87 kg / 17.34 lbs 7867 g / 77.2 N	N/A
1 mm	47.33 kg / 104.35 lbs 11 242 Gs	7.10 kg / 15.65 lbs 7100 g / 69.6 N	42.60 kg / 93.91 lbs ~0 Gs
2 mm	42.42 kg / 93.52 lbs 10 642 Gs	6.36 kg / 14.03 lbs 6363 g / 62.4 N	38.18 kg / 84.16 lbs ~0 Gs
3 mm	37.84 kg / 83.42 lbs 10 051 Gs	5.68 kg / 12.51 lbs 5675 g / 55.7 N	34.05 kg / 75.07 lbs ~0 Gs
5 mm	29.73 kg / 65.55 lbs 8 910 Gs	4.46 kg / 9.83 lbs 4460 g / 43.8 N	26.76 kg / 59.00 lbs ~0 Gs
10 mm	15.49 kg / 34.16 lbs 6 432 Gs	2.32 kg / 5.12 lbs 2324 g / 22.8 N	13.94 kg / 30.74 lbs ~0 Gs
20 mm	4.08 kg / 8.99 lbs 3 299 Gs	0.61 kg / 1.35 lbs 612 g / 6.0 N	3.67 kg / 8.09 lbs ~0 Gs
50 mm	0.18 kg / 0.41 lbs 702 Gs	0.03 kg / 0.06 lbs 28 g / 0.3 N	0.17 kg / 0.37 lbs ~0 Gs
60 mm	0.09 kg / 0.19 lbs 480 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.17 lbs ~0 Gs
70 mm	0.04 kg / 0.10 lbs 342 Gs	0.01 kg / 0.01 lbs 7 g / 0.1 N	0.04 kg / 0.09 lbs ~0 Gs
80 mm	0.02 kg / 0.05 lbs 253 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
90 mm	0.01 kg / 0.03 lbs 193 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs
100 mm	0.01 kg / 0.02 lbs 150 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Połączenie magnes-magnes tworzy mocniejsze oddziaływanie i dalszy horyzont działania. Planujesz stworzyć mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Uważaj, że przy łączeniu pary magnesów siła zgniotu jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż imponująca.
*Wartość strumienia w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w punkcie środkowym dystansu pomiędzy magnesami (anihilacja wektorów pola).
Ważne: Obliczenia ukazują siły rozdzielania zestawu dwóch jednakowych neodymów (tarcie ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 20x8x6 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	14.5 cm
Implant słuchowy	10 Gs (1.0 mT)	11.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	9.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Immobilizer	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Silne pole magnetyczne to poważne zagrożenie dla elektroniki oraz implantów medycznych. Produkty NdFeB generują pole, które niszczy działanie sprzętów cyfrowych. Wiedz, że: niewidzialne pole magnetyczne przenika przez ciało i obudowy. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: zegarki mechaniczne, piloty do aut, głośniki i ekrany. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie
MP 20x8x6 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	26.04 km/h (7.23 m/s)	0.31 J
30 mm	43.11 km/h (11.97 m/s)	0.85 J
50 mm	55.60 km/h (15.44 m/s)	1.42 J
100 mm	78.62 km/h (21.84 m/s)	2.83 J

Magnesy neodymowe są podatne na odpryski – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno pędzi z ogromną siłą. Energia uderzenia może zniszczyć magnes lub uszkodzenia skóry. Trzymaj mocno magnes przy instalacji, aby nie trzasnął z dużą siłą w metal. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 20x8x6 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane elektryczne (Flux)
MP 20x8x6 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	15 688 Mx	156.9 µWb
Współczynnik P_c	1.14	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny dla konstruktorów prądnic i silników. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 20x8x6 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.22 kg	Standard
Woda (dno rzeki)	8.27 kg (+1.05 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Ześlizg (ściana)

*Ważne: Na powierzchni pionowej magnes zachowa tylko ~20-30% siły oderwania.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. blacha karoseryjna) znacząco osłabia siłę trzymania.

3. Stabilność termiczna

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.14

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030189-2026

Kalkulator miar

Udźwig magnesu

Siła w kg

Funty (lbs)

Moc pola

Wpisz liczbę gdziekolwiek, a reszta zaktualizują się od razu.

Sprawdź inne oferty

Produkt dostępny Wysyłamy za 2 dni

NCM 10x13.5x5 / N38 - uchwyt magnetyczny kanałowy

3.39 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

SMZR 25x100 / N52 - separator magnetyczny z rączką

307.50 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

JM 15x40 - jajka w pudełku/cena za parę - jajka magnetyczne

7.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

189.42 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 20x8x6 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie zapewnia pełnej wodoodporności. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 8 mm. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (20 mm), aby nie wystawał poza obrys.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø20 mm (średnica zewnętrzna) i wysokości 6 mm. Siła przyciągania tego modelu to imponujące 7.22 kg, co w przeliczeniu na niutony daje wartość 70.81 N. Średnica otworu montażowego to precyzyjnie 8 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Warto zwrócić uwagę, że obok ekstremalnej siły, produkty te cechują się następującymi zaletami:

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji redukcja udźwigu to znikome ~1%.
Zewnętrzne pola magnetyczne nie wpływają na ich utraty mocy – posiadają dużą zdolność odporności magnetycznej.
Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im elegancki i lśniący charakter.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i silników, po zaawansowaną diagnostykę.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Mimo zalet, posiadają też wady:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w gumowej otulinie.
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Cena – są droższe niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Parametry udźwigu

Maksymalna siła przyciągania magnesu – co ma na to wpływ?

Siła trzymania 7.22 kg jest rezultatem pomiaru zrealizowanego w specyficznych, idealnych warunkach:

na płycie wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
posiadającej masywność minimum 10 mm dla pełnego zamknięcia strumienia
z powierzchnią oczyszczoną i gładką
w warunkach braku dystansu (powierzchnia do powierzchni)
przy pionowym przyłożeniu siły odrywającej (kąt 90 stopni)
w warunkach ok. 20°C

Praktyczne aspekty udźwigu – czynniki

Trzeba mieć na uwadze, że udźwig roboczy może być niższe zależnie od następujących czynników, zaczynając od najistotniejszych:

Przerwa między magnesem a stalą – każdy milimetr dystansu (spowodowany np. lakierem lub nierównością) znacząco osłabia efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – deklarowany udźwig dotyczy odrywania w pionie. Przy ześlizgiwaniu, magnes wykazuje dużo słabiej (często ok. 20-30% siły maksymalnej).
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
Gładkość – idealny styk jest możliwy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
Warunki termiczne – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a w niskich mogą być silniejsze (do pewnej granicy).

Udźwig określano używając blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 5 razy. Ponadto, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża udźwig.

Zasady BHP dla użytkowników magnesów

Dla uczulonych

Pewna grupa użytkowników ma uczulenie na nikiel, którym powlekane są standardowo nasze produkty. Długotrwała ekspozycja może powodować silną reakcję alergiczną. Rekomendujemy stosowanie rękawiczek ochronnych.

Ryzyko pęknięcia

Mimo metalicznego wyglądu, neodym jest delikatny i nieodporny na uderzenia. Unikaj uderzeń, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Elektronika precyzyjna

Urządzenia nawigacyjne są wyjątkowo podatne na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Zagrożenie dla elektroniki

Zagrożenie dla danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, zegarki mechaniczne).

Uwaga: zadławienie

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do perforacji jelit. Przechowuj z dala od niepowołanych osób.

Siła neodymu

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i zwierają z impetem, często gwałtowniej niż zdążysz zareagować.

Łatwopalność

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Rozruszniki serca

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie przegrzewaj magnesów

Monitoruj warunki termiczne. Ekspozycja magnesu powyżej 80 stopni Celsjusza zniszczy jego strukturę magnetyczną i siłę przyciągania.

Zagrożenie! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Właściwości fizyczne MP 20x8x6 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka MP 20x8x6 / N38

Tabela 2: Równoległa siła ześlizgu (ściana) MP 20x8x6 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MP 20x8x6 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy MP 20x8x6 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności MP 20x8x6 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola MP 20x8x6 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MP 20x8x6 / N38

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie MP 20x8x6 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MP 20x8x6 / N38

Tabela 10: Dane elektryczne (Flux) MP 20x8x6 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MP 20x8x6 / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Udźwig magnesu

Moc pola

Sprawdź inne oferty

NCM 10x13.5x5 / N38 - uchwyt magnetyczny kanałowy

SMZR 25x100 / N52 - separator magnetyczny z rączką

JM 15x40 - jajka w pudełku/cena za parę - jajka magnetyczne

UMGZ 75x34x18 [M10] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Zalety

Słabe strony

Parametry udźwigu

Maksymalna siła przyciągania magnesu – co ma na to wpływ?

Praktyczne aspekty udźwigu – czynniki

Zasady BHP dla użytkowników magnesów

Dla uczulonych

Ryzyko pęknięcia

Elektronika precyzyjna

Zagrożenie dla elektroniki

Uwaga: zadławienie

Siła neodymu

Łatwopalność

Rozruszniki serca

Uszkodzenia ciała

Nie przegrzewaj magnesów

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - charakterystyka
MP 20x8x6 / N38

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 20x8x6 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MP 20x8x6 / N38

Tabela 4: Grubość stali (wpływ podłoża) - dobór blachy
MP 20x8x6 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - próg odporności
MP 20x8x6 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MP 20x8x6 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MP 20x8x6 / N38

Tabela 8: Dynamika (energia kinetyczna) - ostrzeżenie
MP 20x8x6 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MP 20x8x6 / N38

Tabela 10: Dane elektryczne (Flux)
MP 20x8x6 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 20x8x6 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
