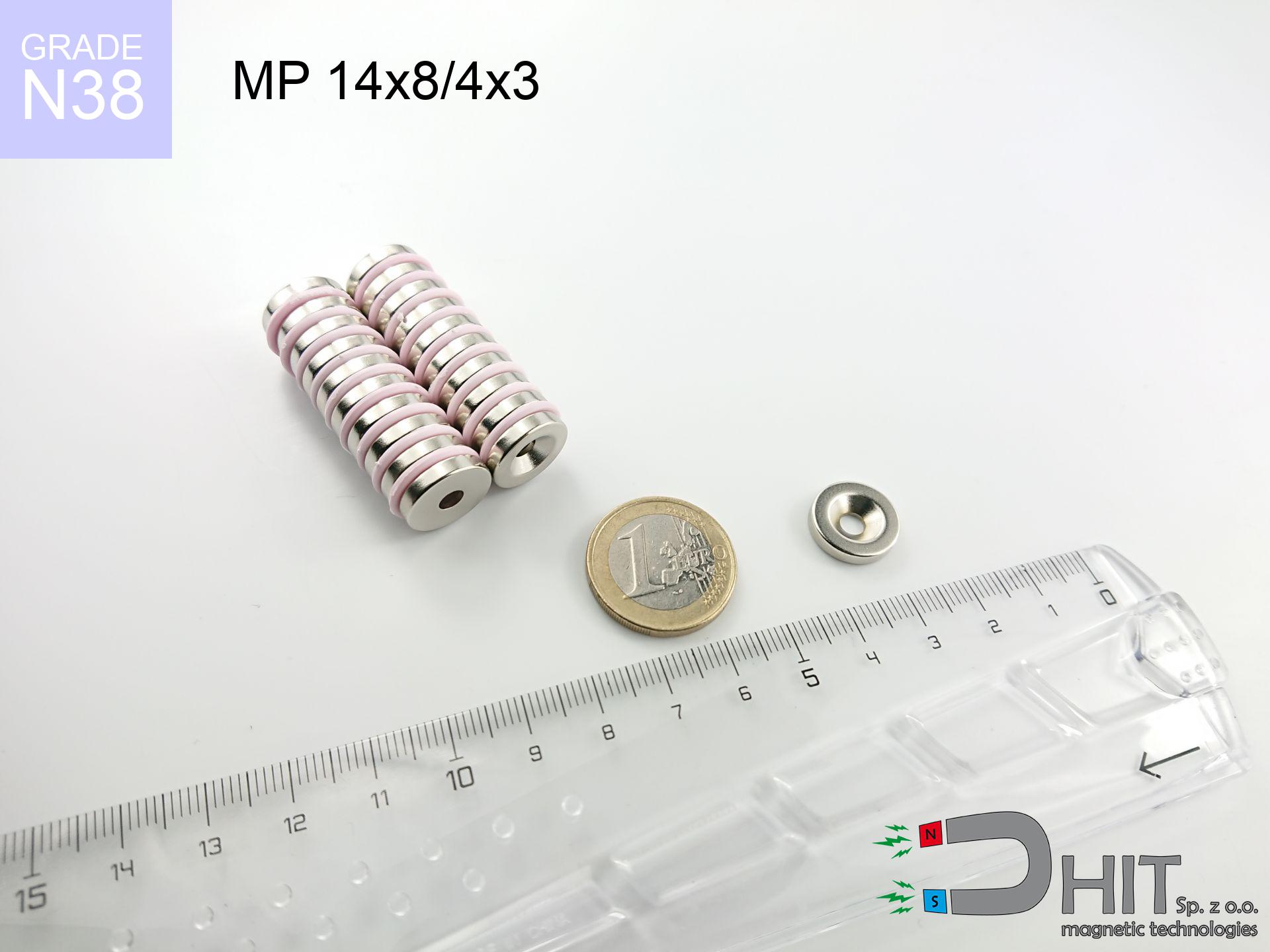

MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy
magnes neodymowy pierścieniowy
Numer katalogowy 030181
GTIN: 5906301811985

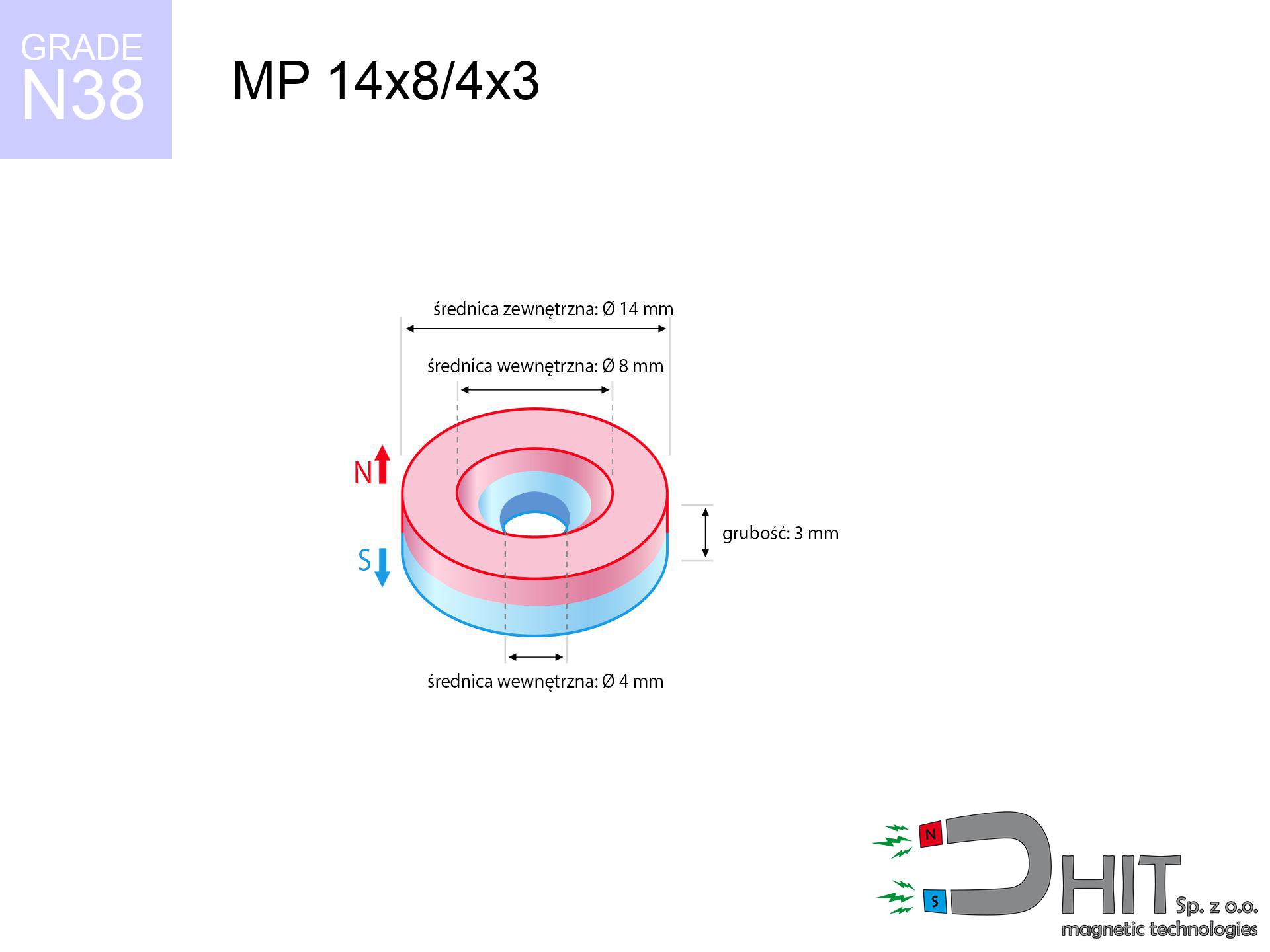

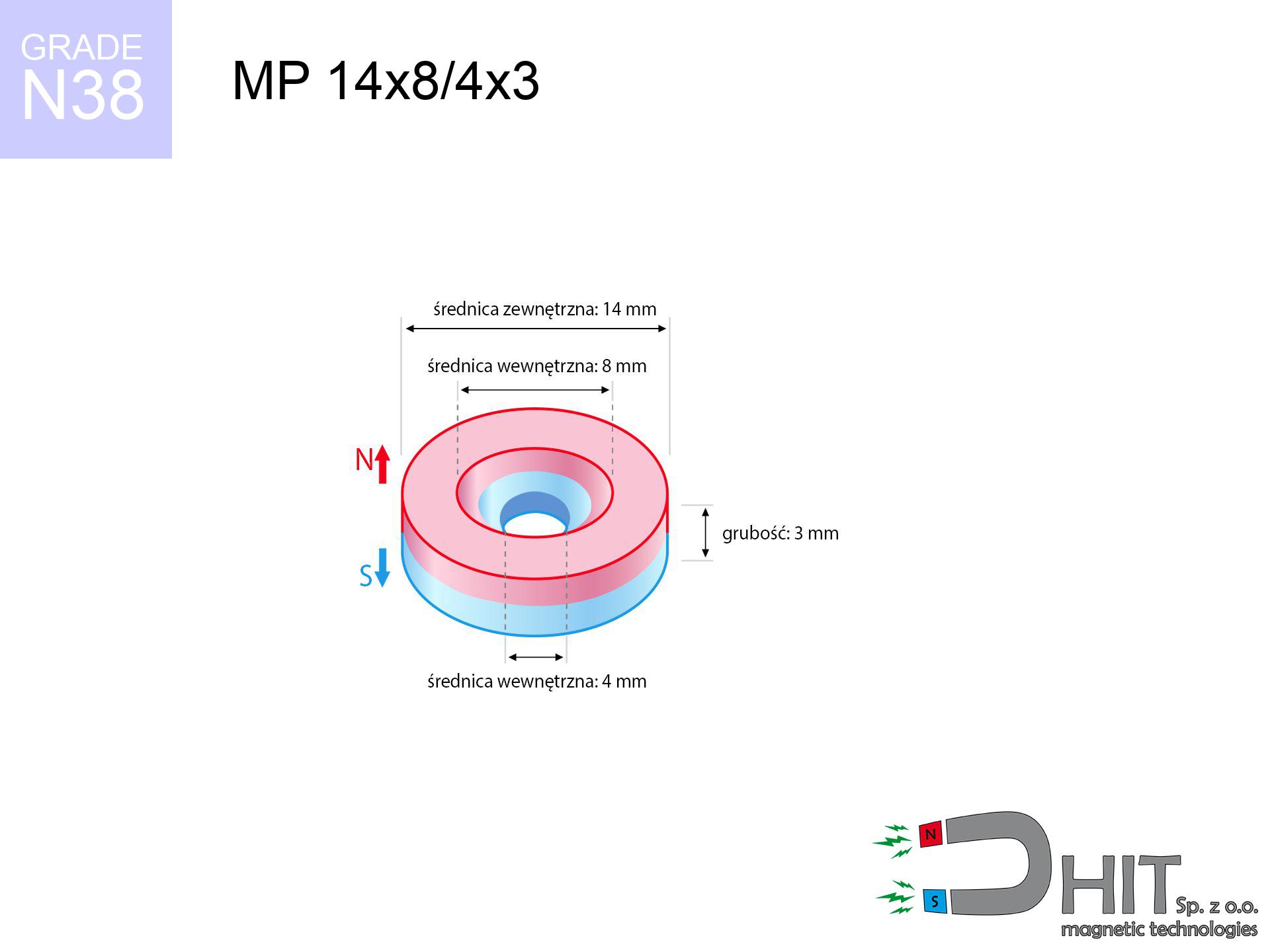

Średnica
14 mm [±0,1 mm]
Średnica wewnętrzna Ø
8/4 mm [±0,1 mm]
Wysokość
3 mm [±0,1 mm]
Waga
3.18 g
Kierunek magnesowania
↑ osiowy
Udźwig
2.53 kg / 24.85 N
Indukcja magnetyczna
244.11 mT / 2441 Gs
Powłoka
[NiCuNi] nikiel
2.47 ZŁ z VAT / szt. + cena za transport
2.01 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Nie wiesz co wybrać?
Zadzwoń już teraz
+48 22 499 98 98
albo skontaktuj się korzystając z
formularz zapytania
na stronie kontakt.
Moc i kształt magnesu wyliczysz w naszym
kalkulatorze mocy.
Wysyłka tego samego dnia dla zamówień do godz. 14:00.
MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy
Specyfikacja / charakterystyka MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy
| właściwości | wartości |
|---|---|
| Nr kat. | 030181 |
| GTIN | 5906301811985 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica | 14 mm [±0,1 mm] |
| Średnica wewnętrzna Ø | 8/4 mm [±0,1 mm] |
| Wysokość | 3 mm [±0,1 mm] |
| Waga | 3.18 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 2.53 kg / 24.85 N |
| Indukcja magnetyczna ~ ? | 244.11 mT / 2441 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja techniczna magnesu - raport
Niniejsze wartości stanowią wynik symulacji matematycznej. Wartości bazują na modelach dla materiału NdFeB. Rzeczywiste warunki mogą nieznacznie różnić się od wartości teoretycznych. Prosimy traktować te wyliczenia jako punkt odniesienia podczas planowania montażu.
MP 14x8/4x3 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
2121 Gs
212.1 mT
|
2.53 kg / 2530.0 g
24.8 N
|
mocny |
| 1 mm |
1927 Gs
192.7 mT
|
2.09 kg / 2090.1 g
20.5 N
|
mocny |
| 2 mm |
1676 Gs
167.6 mT
|
1.58 kg / 1579.6 g
15.5 N
|
niskie ryzyko |
| 3 mm |
1410 Gs
141.0 mT
|
1.12 kg / 1117.9 g
11.0 N
|
niskie ryzyko |
| 5 mm |
943 Gs
94.3 mT
|
0.50 kg / 500.1 g
4.9 N
|
niskie ryzyko |
| 10 mm |
335 Gs
33.5 mT
|
0.06 kg / 63.3 g
0.6 N
|
niskie ryzyko |
| 15 mm |
140 Gs
14.0 mT
|
0.01 kg / 11.1 g
0.1 N
|
niskie ryzyko |
| 20 mm |
69 Gs
6.9 mT
|
0.00 kg / 2.7 g
0.0 N
|
niskie ryzyko |
| 30 mm |
24 Gs
2.4 mT
|
0.00 kg / 0.3 g
0.0 N
|
niskie ryzyko |
| 50 mm |
6 Gs
0.6 mT
|
0.00 kg / 0.0 g
0.0 N
|
niskie ryzyko |
MP 14x8/4x3 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
0.51 kg / 506.0 g
5.0 N
|
| 1 mm | Stal (~0.2) |
0.42 kg / 418.0 g
4.1 N
|
| 2 mm | Stal (~0.2) |
0.32 kg / 316.0 g
3.1 N
|
| 3 mm | Stal (~0.2) |
0.22 kg / 224.0 g
2.2 N
|
| 5 mm | Stal (~0.2) |
0.10 kg / 100.0 g
1.0 N
|
| 10 mm | Stal (~0.2) |
0.01 kg / 12.0 g
0.1 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 2.0 g
0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MP 14x8/4x3 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
0.76 kg / 759.0 g
7.4 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
0.51 kg / 506.0 g
5.0 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.25 kg / 253.0 g
2.5 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
1.27 kg / 1265.0 g
12.4 N
|
MP 14x8/4x3 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.25 kg / 253.0 g
2.5 N
|
| 1 mm |
|
0.63 kg / 632.5 g
6.2 N
|
| 2 mm |
|
1.27 kg / 1265.0 g
12.4 N
|
| 5 mm |
|
2.53 kg / 2530.0 g
24.8 N
|
| 10 mm |
|
2.53 kg / 2530.0 g
24.8 N
|
MP 14x8/4x3 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
2.53 kg / 2530.0 g
24.8 N
|
OK |
| 40 °C | -2.2% |
2.47 kg / 2474.3 g
24.3 N
|
OK |
| 60 °C | -4.4% |
2.42 kg / 2418.7 g
23.7 N
|
|
| 80 °C | -6.6% |
2.36 kg / 2363.0 g
23.2 N
|
|
| 100 °C | -28.8% |
1.80 kg / 1801.4 g
17.7 N
|
MP 14x8/4x3 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
3.33 kg / 3332 g
32.7 N
3 647 Gs
|
N/A |
| 1 mm |
3.07 kg / 3067 g
30.1 N
4 070 Gs
|
2.76 kg / 2761 g
27.1 N
~0 Gs
|
| 2 mm |
2.75 kg / 2752 g
27.0 N
3 855 Gs
|
2.48 kg / 2477 g
24.3 N
~0 Gs
|
| 3 mm |
2.42 kg / 2416 g
23.7 N
3 612 Gs
|
2.17 kg / 2174 g
21.3 N
~0 Gs
|
| 5 mm |
1.76 kg / 1762 g
17.3 N
3 084 Gs
|
1.59 kg / 1586 g
15.6 N
~0 Gs
|
| 10 mm |
0.66 kg / 659 g
6.5 N
1 886 Gs
|
0.59 kg / 593 g
5.8 N
~0 Gs
|
| 20 mm |
0.08 kg / 83 g
0.8 N
671 Gs
|
0.08 kg / 75 g
0.7 N
~0 Gs
|
| 50 mm |
0.00 kg / 1 g
0.0 N
77 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
MP 14x8/4x3 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 5.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 4.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 3.5 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 2.5 cm |
| Pilot do auta | 50 Gs (5.0 mT) | 2.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
MP 14x8/4x3 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
28.89 km/h
(8.02 m/s)
|
0.10 J | |
| 30 mm |
49.27 km/h
(13.69 m/s)
|
0.30 J | |
| 50 mm |
63.61 km/h
(17.67 m/s)
|
0.50 J | |
| 100 mm |
89.96 km/h
(24.99 m/s)
|
0.99 J |
MP 14x8/4x3 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MP 14x8/4x3 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 3 101 Mx | 31.0 µWb |
| Współczynnik Pc | 0.28 | Niski (Płaski) |
MP 14x8/4x3 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 2.53 kg | Standard |
| Woda (dno rzeki) |
2.90 kg
(+0.37 kg Zysk z wyporności)
|
+14.5% |
Inne oferty
UMP 75x25 [M10x3] GW F200 PLATINIUM Lina / N52 - uchwyty magnetyczne do poszukiwań
Zalety oraz wady magnesów z neodymu NdFeB.
Warto zwrócić uwagę, że obok wysokiej siły, produkty te cechują się następującymi plusami:
- Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
- Trudno je rozmagnesować, gdyż wykazują potężną odporność na pola rozmagnesowujące.
- Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co ma znaczenie estetyczne.
- Generują niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
- Wersje specjalistyczne funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
- Wszechstronność kształtowania – można je wykonać w dowolnych formach, dopasowanych do konkretnego projektu.
- Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, rezonansach oraz przemyśle komputerowym.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.
Mimo zalet, posiadają też wady:
- Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
- Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w gumowej otulinie.
- Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
- Ryzyko połknięcia – małe elementy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
- Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.
Wytrzymałość magnetyczna na maksimum – co się na to składa?
Deklarowana siła magnesu dotyczy siły granicznej, którą uzyskano w środowisku optymalnym, a mianowicie:
- na bloku wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
- której grubość wynosi ok. 10 mm
- charakteryzującej się równą strukturą
- w warunkach bezszczelinowych (metal do metalu)
- przy osiowym kierunku działania siły (kąt 90 stopni)
- przy temperaturze pokojowej
Kluczowe elementy wpływające na udźwig
W rzeczywistych zastosowaniach, realna moc zależy od kilku kluczowych aspektów, które przedstawiamy od najważniejszych:
- Dystans (pomiędzy magnesem a blachą), gdyż nawet niewielka przerwa (np. 0,5 mm) skutkuje redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
- Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy ześlizgiwaniu, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły maksymalnej).
- Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
- Gatunek stali – idealnym podłożem jest stal o wysokiej przenikalności. Stale nierdzewne mogą generować mniejszy udźwig.
- Gładkość – pełny kontakt uzyskamy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
- Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a na mrozie mogą być silniejsze (do pewnej granicy).
* Udźwig wyznaczano stosując gładkiej blachy o właściwej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięć razy. Ponadto, nawet drobny odstęp pomiędzy magnesem, a blachą zmniejsza nośność.
Ostrzeżenia
Nadwrażliwość na metale
Niektóre osoby wykazuje uczulenie na pierwiastek nikiel, którym powlekane są standardowo nasze produkty. Długotrwała ekspozycja może powodować silną reakcję alergiczną. Rekomendujemy stosowanie rękawic bezlateksowych.
Utrata mocy w cieple
Typowe magnesy neodymowe (klasa N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.
Trzymaj z dala od elektroniki
Moduły GPS i smartfony są niezwykle podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.
Uszkodzenia ciała
Zagrożenie fizyczne: Moc ściskania jest tak duża, że może wywołać rany, zgniecenia, a nawet otwarte złamania. Używaj grubych rękawic.
To nie jest zabawka
Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do martwicy tkanek. Przechowuj z dala od niepowołanych osób.
Siła neodymu
Bądź ostrożny. Magnesy neodymowe przyciągają z dużej odległości i zwierają z impetem, często szybciej niż zdążysz zareagować.
Bezpieczny dystans
Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, czasomierze).
Łatwopalność
Zagrożenie pożarowe: Pył neodymowy jest skrajnie łatwopalny. Nie modyfikuj mechanicznie magnesów amatorsko, gdyż grozi to zapłonem.
Ostrzeżenie dla sercowców
Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Nie zbliżaj się, jeśli masz wszczepione urządzenia wspomagające.
Ochrona oczu
Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, wyrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.
Zagrożenie!
