MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020113

GTIN/EAN: 5906301811190

5.00

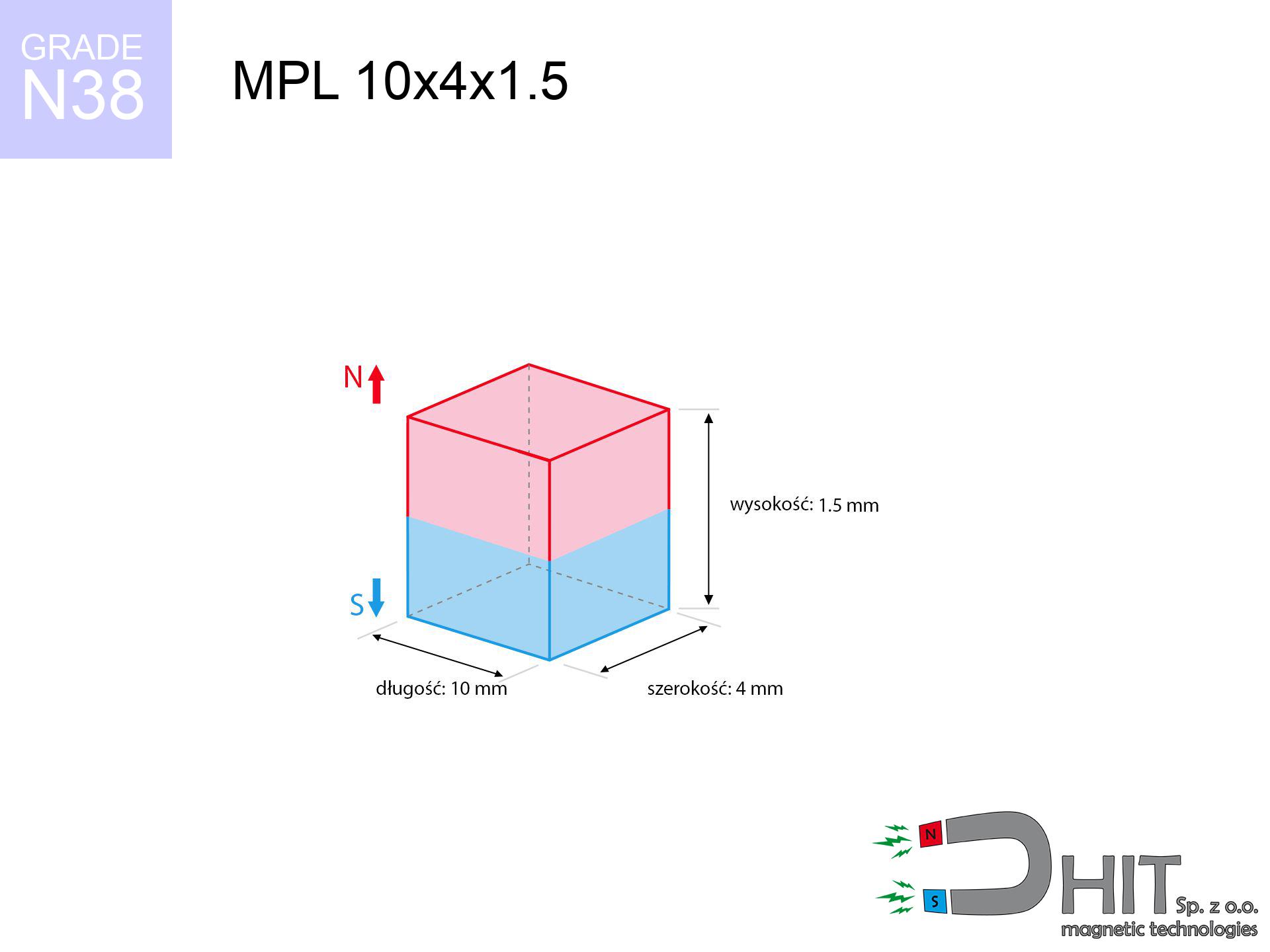

Długość

10 mm [±0,1 mm]

Szerokość

4 mm [±0,1 mm]

Wysokość

1.5 mm [±0,1 mm]

Waga

0.45 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.88 kg / 8.65 N

Indukcja magnetyczna

274.96 mT / 2750 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

0.246 ZŁ z VAT / szt. + cena za transport

0.200 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.200 ZŁ

0.246 ZŁ

cena od 3000 szt.

0.1880 ZŁ

0.231 ZŁ

cena od 12500 szt.

0.1760 ZŁ

0.216 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie jesteś pewien wyboru?

Zadzwoń i zapytaj +48 888 99 98 98 lub pisz korzystając z formularz na stronie kontakt.
Moc i kształt magnesu przetestujesz u nas w kalkulatorze mocy.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Specyfikacja techniczna - MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020113
GTIN/EAN	5906301811190
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	10 mm [±0,1 mm]
Szerokość	4 mm [±0,1 mm]
Wysokość	1.5 mm [±0,1 mm]
Waga	0.45 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.88 kg / 8.65 N
Indukcja magnetyczna ~ ?	274.96 mT / 2750 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - parametry techniczne

Poniższe dane są wynik symulacji matematycznej. Wartości bazują na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą różnić się od wartości teoretycznych. Prosimy traktować te dane jako punkt odniesienia podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 10x4x1.5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2747 Gs 274.7 mT	0.88 kg / 1.94 lbs 880.0 g / 8.6 N	słaby uchwyt
1 mm	1882 Gs 188.2 mT	0.41 kg / 0.91 lbs 413.1 g / 4.1 N	słaby uchwyt
2 mm	1175 Gs 117.5 mT	0.16 kg / 0.35 lbs 161.0 g / 1.6 N	słaby uchwyt
3 mm	746 Gs 74.6 mT	0.06 kg / 0.14 lbs 64.9 g / 0.6 N	słaby uchwyt
5 mm	337 Gs 33.7 mT	0.01 kg / 0.03 lbs 13.3 g / 0.1 N	słaby uchwyt
10 mm	77 Gs 7.7 mT	0.00 kg / 0.00 lbs 0.7 g / 0.0 N	słaby uchwyt
15 mm	27 Gs 2.7 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	słaby uchwyt
20 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
30 mm	4 Gs 0.4 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Moc przyciągania słabnie znacząco wraz z każdym kolejnym milimetrem dystansu. Wiedz, że nawet mikroskopijny dystans (np. brud, lakier, okleina) mocno osłabia chwyt. Produkty magnetyczne trzymają najsilniej w idealnym przyleganiu; powietrzna przerwa osłabia moc. Przeanalizuj, jak gwałtownie spadają parametry, gdy magnes nie przylega płasko do powierzchni stali. Planując uchwyt, eliminuj zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 10x4x1.5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.18 kg / 0.39 lbs 176.0 g / 1.7 N
1 mm	Stal (~0.2)	0.08 kg / 0.18 lbs 82.0 g / 0.8 N
2 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 32.0 g / 0.3 N
3 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 12.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie definiuje teoretyczną siłę, którą należy przyłożyć do spowodowania ześlizgu magnesu w dół po pionowej powierzchni stalowej (przy uwzględnieniu typowego współczynnika tarcia). Parametr ten jest zależny w relacji do oddalenia od metalu.

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 10x4x1.5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.26 kg / 0.58 lbs 264.0 g / 2.6 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.18 kg / 0.39 lbs 176.0 g / 1.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.09 kg / 0.19 lbs 88.0 g / 0.9 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.44 kg / 0.97 lbs 440.0 g / 4.3 N

Umieszczając uchwyt na pionowej powierzchni (np. tablicy), możesz liczyć na tylko ok. 20%-30% swojego maksymalnego udźwigu. Siła ciążenia i słaby stopień przyczepności powodują, że produkty szybciej zsuwają się v dół, niż odrywają. Planujesz uchwyt ścienny? Pamiętaj, że siła ścinająca jest dużo słabsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni magnes zjedzie w dół pod znacznie mniejszym ciężarem. Użycie gumy antypoślizgowej może znacznie poprawić wynik.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 10x4x1.5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.09 kg / 0.19 lbs 88.0 g / 0.9 N
1 mm	25%	0.22 kg / 0.49 lbs 220.0 g / 2.2 N
2 mm	50%	0.44 kg / 0.97 lbs 440.0 g / 4.3 N
3 mm	75%	0.66 kg / 1.46 lbs 660.0 g / 6.5 N
5 mm	100%	0.88 kg / 1.94 lbs 880.0 g / 8.6 N
10 mm	100%	0.88 kg / 1.94 lbs 880.0 g / 8.6 N
11 mm	100%	0.88 kg / 1.94 lbs 880.0 g / 8.6 N
12 mm	100%	0.88 kg / 1.94 lbs 880.0 g / 8.6 N

Zbyt cienka stal nie jest w stanie absorbować pełnego strumienia magnetycznego, co osłabia realne działanie uchwytu. Jeśli przyczepisz mocny produkt do zbyt cienkiego podłoża, pole przejdzie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać pełną sprawność mocy tego magnesu, wymagasz wystarczająco solidnego kawałka metalu. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. obudowie AGD) magnes wykazuje mniejszy udźwig. Dobierz wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MPL 10x4x1.5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.88 kg / 1.94 lbs 880.0 g / 8.6 N	OK
40 °C	-2.2%	0.86 kg / 1.90 lbs 860.6 g / 8.4 N	OK
60 °C	-4.4%	0.84 kg / 1.85 lbs 841.3 g / 8.3 N
80 °C	-6.6%	0.82 kg / 1.81 lbs 821.9 g / 8.1 N
100 °C	-28.8%	0.63 kg / 1.38 lbs 626.6 g / 6.1 N

Klasyczne neodymy tracą moc po przekroczeniu progu termicznego. Unikaj wysokich temperatur – wysoka temperatura może trwale zniszczyć ten produkt. Z każdym stopniem powyżej normy moc neodymu tymczasowo obniża się. Nie używaj tego magnesu w gorącym otoczeniu wyższych niż jego zakres roboczy. Zignorowanie limitu doprowadzi do nieodwracalnej utraty właściwości magnetycznych.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od tzw. współczynnika kształtu Pc. Magnesy płaskie (tzw. pancake magnets) są narażone na utratę mocy w niższych temperaturach niż wysokie walce. Status ostrzegawczy w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola
MPL 10x4x1.5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	1.86 kg / 4.10 lbs 4 229 Gs	0.28 kg / 0.62 lbs 279 g / 2.7 N	N/A
1 mm	1.34 kg / 2.95 lbs 4 661 Gs	0.20 kg / 0.44 lbs 201 g / 2.0 N	1.21 kg / 2.66 lbs ~0 Gs
2 mm	0.87 kg / 1.93 lbs 3 764 Gs	0.13 kg / 0.29 lbs 131 g / 1.3 N	0.79 kg / 1.73 lbs ~0 Gs
3 mm	0.55 kg / 1.21 lbs 2 978 Gs	0.08 kg / 0.18 lbs 82 g / 0.8 N	0.49 kg / 1.09 lbs ~0 Gs
5 mm	0.21 kg / 0.47 lbs 1 864 Gs	0.03 kg / 0.07 lbs 32 g / 0.3 N	0.19 kg / 0.43 lbs ~0 Gs
10 mm	0.03 kg / 0.06 lbs 675 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 154 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 13 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 8 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 5 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Taki system dwóch magnesów tworzy mocniejsze oddziaływanie i dalszy horyzont pracy. Planujesz stworzyć solidne zapięcie? Zastosuj dwa magnesy zamiast jednego magnesu i stali. Zachowaj ostrożność, że przy łączeniu pary magnesów siła zgniotu jest potężna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż duża.
*Poziom indukcji magnetycznej w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w samym centrum dystansu pomiędzy magnesami (kompensacja sił magnetycznych).
Uwaga: Kalkulacje odnoszą się do siły tarcia dwóch bliźniaczych magnesów (opór ok. 0.15 przy powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 10x4x1.5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.0 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla urządzeń elektronicznych i implantów medycznych. Produkty NdFeB wytwarzają strumień, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne przenika przez ciało i obudowy. Zwiększoną czujność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, piloty do aut, głośniki i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 10x4x1.5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	44.62 km/h (12.39 m/s)	0.03 J
30 mm	77.25 km/h (21.46 m/s)	0.10 J
50 mm	99.72 km/h (27.70 m/s)	0.17 J
100 mm	141.03 km/h (39.18 m/s)	0.35 J

Produkty NdFeB są podatne na odpryski – zderzenie ze stalą może skutkować rozbiciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła uderzeniowa może spowodować odpryski materiału lub uszkodzenia palców. Koniecznie kontroluj produkt przy montażu, aby nie trzasnął z dużą siłą w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem magnesu. Stosuj okulary ochronne podczas pracy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 10x4x1.5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (P_c)
MPL 10x4x1.5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 104 Mx	11.0 µWb
Współczynnik P_c	0.30	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MPL 10x4x1.5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.88 kg	Standard
Woda (dno rzeki)	1.01 kg (+0.13 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Siła wyporu pomaga dźwigać znaleziska.

1. Ześlizg (ściana)

*Uwaga: Na pionowej ścianie magnes zachowa zaledwie ułamek siły oderwania.

2. Nasycenie magnetyczne

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia siłę trzymania.

3. Stabilność termiczna

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.30

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020113-2026

Szybki konwerter jednostek

Siła oderwania

Siła w kg

lbs

Indukcja magnetyczna

Indukcja (T)

Wstaw dane w dowolne pole, a reszta zostaną obliczone samoistnie.

Inne produkty

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 30x20x5 / N38 - magnes neodymowy płytkowy

9.10 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

UMP 75x25 [M10x3] GW F200 GOLD DUAL / N42 - uchwyty magnetyczne do poszukiwań

245.00 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

UMT 12x20 blue / N38 - uchwyt magnetyczny do tablic

1.894 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

CM PML-3 / N45 - chwytak magnetyczny

938.99 ZŁ brutto / szt.

Produkt ten to bardzo silny magnes płytkowy wykonany z materiału NdFeB, co przy wymiarach 10x4x1.5 mm i wadze 0.45 g gwarantuje najwyższą jakość połączenia. Jako sztabka magnetyczna o dużej mocy (ok. 0.88 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce. Ponadto, jego powłoka Ni-Cu-Ni zabezpiecza go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Uważaj na palce! Magnesy o sile 0.88 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (10x4 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

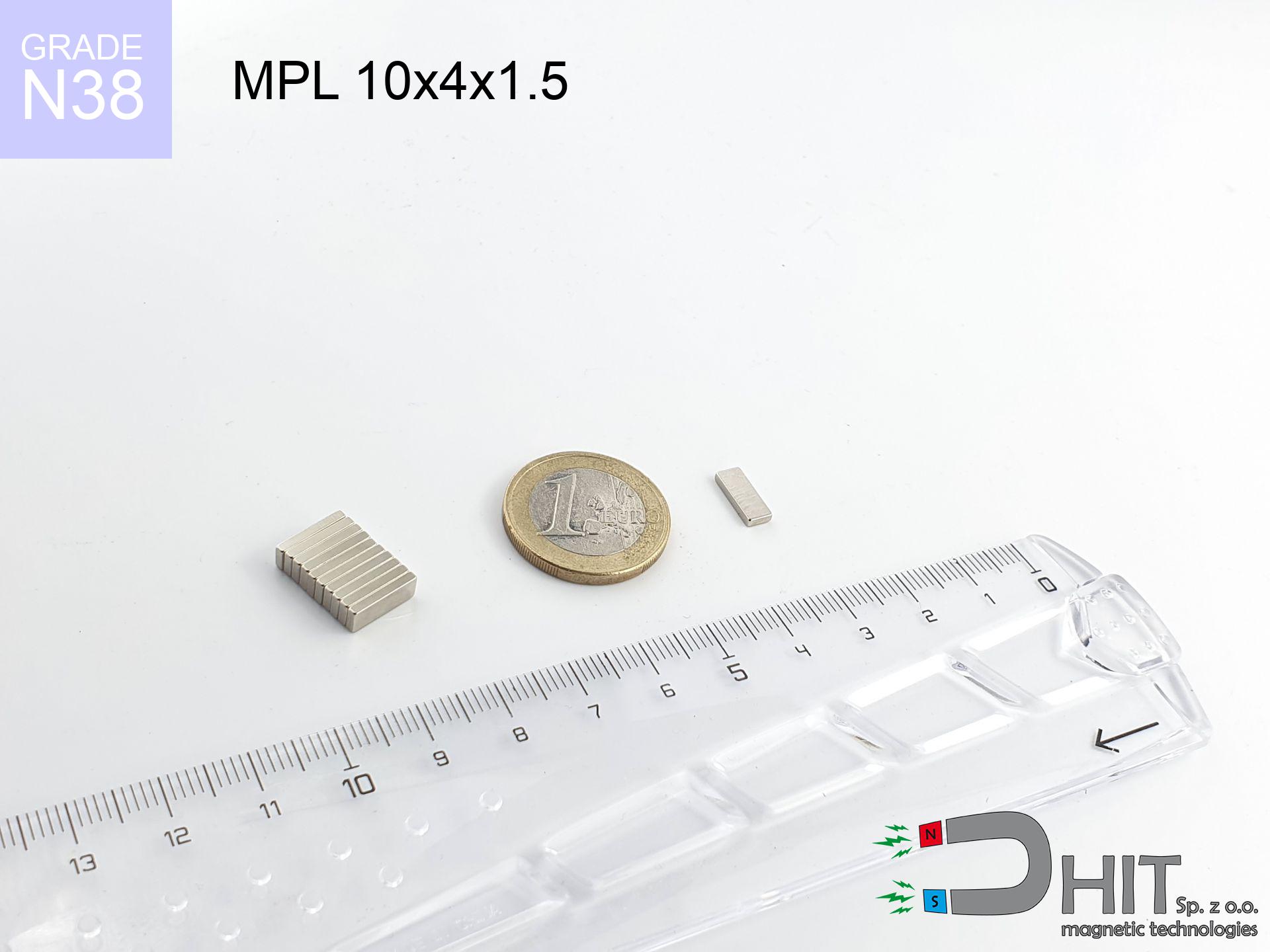

Model ten charakteryzuje się wymiarami 10x4x1.5 mm, co przy wadze 0.45 g czyni go elementem o wysokiej gęstości energii. Kluczowym parametrem jest tutaj udźwig wynoszący około 0.88 kg (siła ~8.65 N), co przy tak kompaktowym kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.

Korzyści

Oprócz ponadprzeciętną siłą, magnesy neodymowe gwarantują wiele innych atutów::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to marginalne ~1%.
Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
Duża swoboda w projektowaniu kształtu i wymiaru to ich ogromny plus w inżynierii.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, pamięci masowych i urządzeń ratujących życie.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Wady

Mimo zalet, posiadają też wady:

Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Ochrona w postaci obudowy to dobre rozwiązanie.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Ryzyko połknięcia – małe elementy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi operacją. Dodatkowo mogą zakłócać badania (np. rezonans).
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – od czego zależy?

Moc magnesu to rezultat pomiaru dla najkorzystniejszych warunków, obejmującej:

z wykorzystaniem płyty ze stali niskowęglowej, działającej jako element zamykający obwód
o przekroju wynoszącej minimum 10 mm
z płaszczyzną idealnie równą
w warunkach braku dystansu (powierzchnia do powierzchni)
przy osiowym kierunku działania siły (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Na skuteczność trzymania wpływają parametry środowiska pracy, m.in. (od najważniejszych):

Szczelina – obecność jakiejkolwiek warstwy (rdza, taśma, powietrze) działa jak izolator, co redukuje udźwig gwałtownie (nawet o 50% przy 0,5 mm).
Kierunek siły – należy wiedzieć, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
Gatunek stali – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą mieć gorsze właściwości magnetyczne.
Wykończenie powierzchni – pełny kontakt uzyskamy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
Wpływ temperatury – wysoka temperatura osłabia pole magnetyczne. Przekroczenie temperatury granicznej może trwale rozmagnesować magnes.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet pięć razy. Co więcej, nawet drobny odstęp między powierzchnią magnesu, a blachą redukuje siłę trzymania.

Zasady bezpieczeństwa pracy przy magnesach neodymowych

Świadome użytkowanie

Używaj magnesy z rozwagą. Ich ogromna siła może zszokować nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Limity termiczne

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, wybierz magnesy odporne na ciepło (H, SH, UH).

Interferencja magnetyczna

Urządzenia nawigacyjne są niezwykle podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może zniszczyć sensory w Twoim telefonie.

Ryzyko zmiażdżenia

Uważaj na palce. Dwa duże magnesy zderzą błyskawicznie z siłą kilkuset kilogramów, niszcząc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!

Podatność na pękanie

Mimo niklowej powłoki, neodym jest delikatny i nie znosi udarów. Nie rzucaj, gdyż magnes może się rozpaść na drobiny.

Wpływ na zdrowie

Pacjenci z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Silny magnes może rozregulować działanie urządzenia ratującego życie.

Zakaz zabawy

Te produkty magnetyczne to nie zabawki. Przypadkowe zjedzenie kilku magnesów może skutkować ich przyciągnięciem przez ścianki jelit, co stwarza stan krytyczny i wymaga pilnej interwencji chirurgicznej.

Samozapłon

Zagrożenie pożarowe: Pył neodymowy jest skrajnie łatwopalny. Nie poddawaj magnesów obróbce w warunkach domowych, gdyż może to wywołać pożar.

Ochrona urządzeń

Ekstremalne oddziaływanie może usunąć informacje na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Trzymaj dystans min. 10 cm.

Nadwrażliwość na metale

Wiedza medyczna potwierdza, że nikiel (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli masz uczulenie, unikaj kontaktu skóry z metalem lub wybierz wersje w obudowie plastikowej.

Ostrzeżenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?

MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

Specyfikacja techniczna - MPL 10x4x1.5 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka MPL 10x4x1.5 / N38

Tabela 2: Siła równoległa ześlizgu (ściana) MPL 10x4x1.5 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu MPL 10x4x1.5 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy MPL 10x4x1.5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny MPL 10x4x1.5 / N38

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola MPL 10x4x1.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 10x4x1.5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MPL 10x4x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 10x4x1.5 / N38

Tabela 10: Dane elektryczne (Pc) MPL 10x4x1.5 / N38

Tabela 11: Hydrostatyka i wyporność MPL 10x4x1.5 / N38

1. Ześlizg (ściana)

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Indukcja magnetyczna

Inne produkty

MPL 30x20x5 / N38 - magnes neodymowy płytkowy

UMP 75x25 [M10x3] GW F200 GOLD DUAL / N42 - uchwyty magnetyczne do poszukiwań

UMT 12x20 blue / N38 - uchwyt magnetyczny do tablic

CM PML-3 / N45 - chwytak magnetyczny

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Korzyści

Wady

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – od czego zależy?

Udźwig magnesu w użyciu – kluczowe czynniki

Zasady bezpieczeństwa pracy przy magnesach neodymowych

Świadome użytkowanie

Limity termiczne

Interferencja magnetyczna

Ryzyko zmiażdżenia

Podatność na pękanie

Wpływ na zdrowie

Zakaz zabawy

Samozapłon

Ochrona urządzeń

Nadwrażliwość na metale

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs dystans) - charakterystyka
MPL 10x4x1.5 / N38

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 10x4x1.5 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MPL 10x4x1.5 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 10x4x1.5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MPL 10x4x1.5 / N38

Tabela 6: Dwa magnesy (odpychanie) - zasięg pola
MPL 10x4x1.5 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 10x4x1.5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MPL 10x4x1.5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 10x4x1.5 / N38

Tabela 10: Dane elektryczne (P_c)
MPL 10x4x1.5 / N38

Tabela 11: Hydrostatyka i wyporność
MPL 10x4x1.5 / N38

Wady oraz zalety magnesów neodymowych Nd₂Fe₁₄B.
