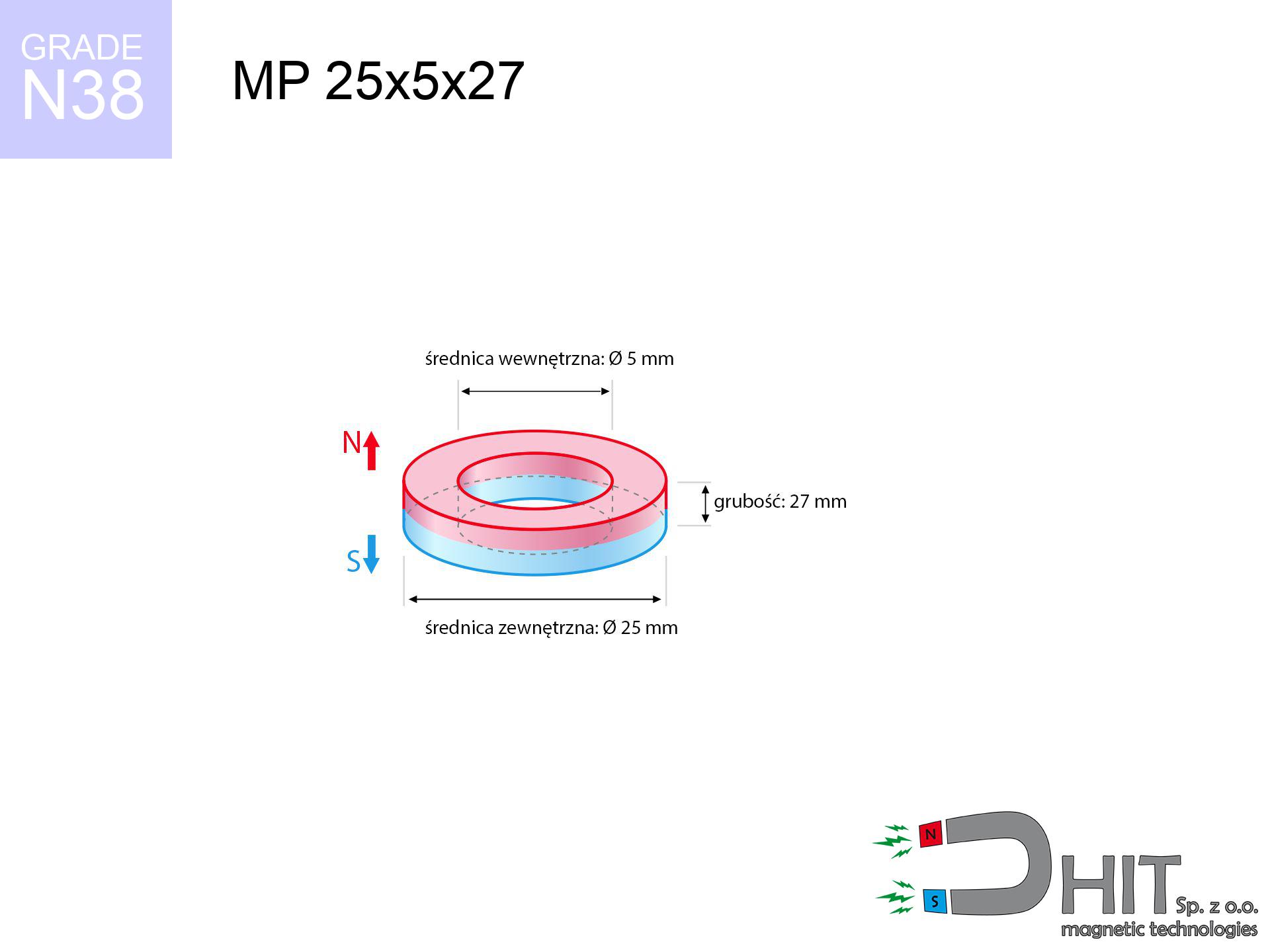

MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030192

GTIN/EAN: 5906301812098

5.00

Średnica

25 mm [±0,1 mm]

Średnica wewnętrzna Ø

5 mm [±0,1 mm]

Wysokość

27 mm [±0,1 mm]

Waga

95.43 g

Kierunek magnesowania

↑ osiowy

Udźwig

18.51 kg / 181.54 N

Indukcja magnetyczna

562.34 mT / 5623 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

47.18 ZŁ z VAT / szt. + cena za transport

38.36 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

38.36 ZŁ

47.18 ZŁ

cena od 20 szt.

36.06 ZŁ

44.35 ZŁ

cena od 70 szt.

33.76 ZŁ

41.52 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie jesteś pewien wyboru?

Zadzwoń już teraz +48 22 499 98 98 alternatywnie napisz za pomocą formularz kontaktowy na stronie kontaktowej.
Udźwig a także kształt magnesu neodymowego wyliczysz w naszym kalkulatorze masy magnetycznej.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Specyfikacja techniczna - MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030192
GTIN/EAN	5906301812098
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	5 mm [±0,1 mm]
Wysokość	27 mm [±0,1 mm]
Waga	95.43 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	18.51 kg / 181.54 N
Indukcja magnetyczna ~ ?	562.34 mT / 5623 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu - parametry techniczne

Niniejsze dane stanowią wynik kalkulacji inżynierskiej. Wartości zostały wyliczone na algorytmach dla materiału Nd₂Fe₁₄B. Realne warunki mogą różnić się od wartości teoretycznych. Traktuj te dane jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MP 25x5x27 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5716 Gs 571.6 mT	18.51 kg / 40.81 lbs 18510.0 g / 181.6 N	miażdżący
1 mm	5288 Gs 528.8 mT	15.84 kg / 34.92 lbs 15839.8 g / 155.4 N	miażdżący
2 mm	4861 Gs 486.1 mT	13.38 kg / 29.51 lbs 13384.0 g / 131.3 N	miażdżący
3 mm	4446 Gs 444.6 mT	11.20 kg / 24.69 lbs 11198.0 g / 109.9 N	miażdżący
5 mm	3677 Gs 367.7 mT	7.66 kg / 16.88 lbs 7657.5 g / 75.1 N	średnie ryzyko
10 mm	2216 Gs 221.6 mT	2.78 kg / 6.13 lbs 2782.1 g / 27.3 N	średnie ryzyko
15 mm	1354 Gs 135.4 mT	1.04 kg / 2.29 lbs 1037.8 g / 10.2 N	bezpieczny
20 mm	864 Gs 86.4 mT	0.42 kg / 0.93 lbs 423.3 g / 4.2 N	bezpieczny
30 mm	405 Gs 40.5 mT	0.09 kg / 0.21 lbs 93.1 g / 0.9 N	bezpieczny
50 mm	133 Gs 13.3 mT	0.01 kg / 0.02 lbs 10.0 g / 0.1 N	bezpieczny

Siła magnetyczna maleje gwałtownie przy każdym mm szczeliny. Pamiętaj, że nawet bardzo cienka przerwa (np. zanieczyszczenia, lakier, rdza) znacząco zmniejsza siłę przyciągania. Neodymy pracują najmocniej w idealnym przyleganiu; powietrzna przerwa niweluje moc. Przeanalizuj, jak błyskawicznie spadają parametry, gdy magnes nie dotyka płasko do metalowego podłoża. Planując rozmieszczenie, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa zsuwania (ściana)
MP 25x5x27 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.70 kg / 8.16 lbs 3702.0 g / 36.3 N
1 mm	Stal (~0.2)	3.17 kg / 6.98 lbs 3168.0 g / 31.1 N
2 mm	Stal (~0.2)	2.68 kg / 5.90 lbs 2676.0 g / 26.3 N
3 mm	Stal (~0.2)	2.24 kg / 4.94 lbs 2240.0 g / 22.0 N
5 mm	Stal (~0.2)	1.53 kg / 3.38 lbs 1532.0 g / 15.0 N
10 mm	Stal (~0.2)	0.56 kg / 1.23 lbs 556.0 g / 5.5 N
15 mm	Stal (~0.2)	0.21 kg / 0.46 lbs 208.0 g / 2.0 N
20 mm	Stal (~0.2)	0.08 kg / 0.19 lbs 84.0 g / 0.8 N
30 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 18.0 g / 0.2 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Sekcja ta przedstawia przybliżoną zdolność udźwigu, wymaganą do zainicjowania zsunięcia się magnesu w dół po pionowej powierzchni metalowej (przy założeniu standardowego współczynnika tarcia). Wynik ten jest zmienny w funkcji odległości roboczej.

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MP 25x5x27 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.55 kg / 12.24 lbs 5553.0 g / 54.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.70 kg / 8.16 lbs 3702.0 g / 36.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.85 kg / 4.08 lbs 1851.0 g / 18.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	9.26 kg / 20.40 lbs 9255.0 g / 90.8 N

Umieszczając element na pionowej powierzchni (np. lodówce), utrzyma on zaledwie ok. 20%-30% swojej nominalnej mocy. Grawitacja i słaby stopień przyczepności sprawiają, że magnesy łatwiej zjeżdżają v dół, niż odpadają. Planujesz uchwyt ścienny? Zauważ, że siła ścinająca jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na malowanym metalu uchwyt puści w dół pod wyraźnie lżejszym ciężarem. Wykorzystanie gumowanej powłoki gumowej może skutecznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MP 25x5x27 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.93 kg / 2.04 lbs 925.5 g / 9.1 N
1 mm	13%	2.31 kg / 5.10 lbs 2313.8 g / 22.7 N
2 mm	25%	4.63 kg / 10.20 lbs 4627.5 g / 45.4 N
3 mm	38%	6.94 kg / 15.30 lbs 6941.3 g / 68.1 N
5 mm	63%	11.57 kg / 25.50 lbs 11568.8 g / 113.5 N
10 mm	100%	18.51 kg / 40.81 lbs 18510.0 g / 181.6 N
11 mm	100%	18.51 kg / 40.81 lbs 18510.0 g / 181.6 N
12 mm	100%	18.51 kg / 40.81 lbs 18510.0 g / 181.6 N

Cienka płyta metalowa nie jest w stanie skupić pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeżeli zainstalujesz neodym do cienkiej powierzchni, magnetyzm przeniknie na wylot i siła przyciągania będzie słabsza. Aby wycisnąć pełną sprawność mocy tego magnesu, wymagasz wystarczająco solidnego elementu stali. Efekt nasycenia powoduje, że na delikatnych ściankach (np. cienkich profilach) uchwyt trzyma słabiej. Zalecamy dobór grubości blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MP 25x5x27 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	18.51 kg / 40.81 lbs 18510.0 g / 181.6 N	OK
40 °C	-2.2%	18.10 kg / 39.91 lbs 18102.8 g / 177.6 N	OK
60 °C	-4.4%	17.70 kg / 39.01 lbs 17695.6 g / 173.6 N	OK
80 °C	-6.6%	17.29 kg / 38.11 lbs 17288.3 g / 169.6 N
100 °C	-28.8%	13.18 kg / 29.05 lbs 13179.1 g / 129.3 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – gorąco może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury nośność neodymu tymczasowo spada. Nie używaj tego produktu w gorącym otoczeniu wyższych niż jego zakres roboczy. Zbyt wysoka temperatura spowoduje zniszczenia właściwości magnetycznych.

*Ważna informacja: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od proporcji wymiarów. Magnesy płaskie (tzw. pancake magnets) tracą właściwości przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MP 25x5x27 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	13.99 kg / 30.83 lbs 6 064 Gs	2.10 kg / 4.62 lbs 2098 g / 20.6 N	N/A
1 mm	12.97 kg / 28.59 lbs 11 008 Gs	1.94 kg / 4.29 lbs 1945 g / 19.1 N	11.67 kg / 25.73 lbs ~0 Gs
2 mm	11.97 kg / 26.39 lbs 10 576 Gs	1.80 kg / 3.96 lbs 1795 g / 17.6 N	10.77 kg / 23.75 lbs ~0 Gs
3 mm	11.02 kg / 24.29 lbs 10 146 Gs	1.65 kg / 3.64 lbs 1652 g / 16.2 N	9.91 kg / 21.86 lbs ~0 Gs
5 mm	9.26 kg / 20.42 lbs 9 303 Gs	1.39 kg / 3.06 lbs 1389 g / 13.6 N	8.33 kg / 18.37 lbs ~0 Gs
10 mm	5.79 kg / 12.76 lbs 7 353 Gs	0.87 kg / 1.91 lbs 868 g / 8.5 N	5.21 kg / 11.48 lbs ~0 Gs
20 mm	2.10 kg / 4.63 lbs 4 432 Gs	0.32 kg / 0.70 lbs 315 g / 3.1 N	1.89 kg / 4.17 lbs ~0 Gs
50 mm	0.14 kg / 0.32 lbs 1 159 Gs	0.02 kg / 0.05 lbs 22 g / 0.2 N	0.13 kg / 0.29 lbs ~0 Gs
60 mm	0.07 kg / 0.16 lbs 811 Gs	0.01 kg / 0.02 lbs 11 g / 0.1 N	0.06 kg / 0.14 lbs ~0 Gs
70 mm	0.04 kg / 0.08 lbs 589 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.03 kg / 0.07 lbs ~0 Gs
80 mm	0.02 kg / 0.05 lbs 440 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.04 lbs ~0 Gs
90 mm	0.01 kg / 0.03 lbs 338 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
100 mm	0.01 kg / 0.02 lbs 265 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z szerszego promienia niż neodym i metal. Układ dwóch magnesów tworzy mocniejsze oddziaływanie i dalszy horyzont działania. Chcesz zbudować solidne zapięcie? Użyj pary magnesów zamiast neodymu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła złączenia, ale wciąż znacząca.
*Natężenie indukcji magnetycznej dla układu N-N osiąga wartość ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (anihilacja wektorów pola).
Nota: Obliczenia odnoszą się do siły ścinającej pary bliźniaczych neodymów (opór ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 25x5x27 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	18.0 cm
Implant słuchowy	10 Gs (1.0 mT)	14.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	11.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Ekstremalne pole neodymu to duże ryzyko dla sprzętu IT i implantów medycznych. Magnesy te generują pole, które zakłóca pracę sprzętów cyfrowych. Zauważ: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Szczególną ostrożność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Ryzyko dotyczy również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 25x5x27 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	15.31 km/h (4.25 m/s)	0.86 J
30 mm	24.40 km/h (6.78 m/s)	2.19 J
50 mm	31.42 km/h (8.73 m/s)	3.63 J
100 mm	44.42 km/h (12.34 m/s)	7.26 J

Magnesy neodymowe są podatne na odpryski – gwałtowne uderzenie o metal grozi ich pęknięciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może zniszczyć magnes lub uszkodzenia palców. Trzymaj mocno magnes przy instalacji, aby nie trzasnął z dużą siłą w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie neodymu. Stosuj okulary ochronne podczas manipulacji z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 25x5x27 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane elektryczne (Flux)
MP 25x5x27 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	4 917 Mx	49.2 µWb
Współczynnik P_c	1.40	Wysoki (Stabilny)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x5x27 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	18.51 kg	Standard
Woda (dno rzeki)	21.19 kg (+2.68 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Wbrew mitom, woda nie blokuje pola magnetycznego. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Siła zsuwająca

*Pamiętaj: Na powierzchni pionowej magnes utrzyma tylko ułamek siły oderwania.

2. Efektywność, a grubość stali

*Zbyt cienki metal (np. blacha karoseryjna) znacząco redukuje udźwig magnesu.

3. Praca w cieple

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.40

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030192-2026

Szybki konwerter jednostek

Udźwig magnesu

Siła w kg

Siła (N)

lbs

Moc pola

Tesla (T)

Wypełnij tylko jedno pole, by natychmiast zobaczyć gotowe przeliczenia w pozostałych.

Sprawdź inne produkty

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 3x6 / N38 - magnes neodymowy walcowy

0.295 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

31.00 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 32x225 [2xM8] / N42 - separator magnetyczny

750.30 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SMZR 32x225 / N52 - separator magnetyczny z rączką

676.50 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 25x5x27 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie gumowego dystansu pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø25 mm (średnica zewnętrzna) i wysokości 27 mm. Siła przyciągania tego modelu to imponujące 18.51 kg, co w przeliczeniu na niutony daje wartość 181.54 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 5 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady i zalety neodymowych magnesów Nd₂Fe₁₄B.

Zalety

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne kluczowe właściwości, takie jak::

Długowieczność to ich atut – nawet po dekady utrata mocy wynosi jedynie ~1% (teoretycznie).
Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
Dzięki warstwie ochronnej (nikiel, złoto, Ag) zyskują estetyczny, metaliczny wygląd.
Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie z dużą mocą.
Wykazują imponującą wytrzymałość termiczną, co umożliwia ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Elastyczność kształtowania – można je wykonać w dowolnych formach, idealnych do wymagań klienta.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, medycynie oraz przemyśle komputerowym.
Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Minusy

Czego unikać? Wady i zagrożenia związane z neodymami:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w gumowej otulinie.
Z uwagi na specyfikę materiału, nie zaleca się gwintowania magnesu. Bezpieczniej użyć magnesu wklejonego w gniazdo z gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co ma na to wpływ?

Widoczny w opisie parametr udźwigu dotyczy wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, a mianowicie:

przy zastosowaniu blachy ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
o grubości wynoszącej minimum 10 mm
charakteryzującej się brakiem chropowatości
przy bezpośrednim styku (bez powłok)
podczas ciągnięcia w kierunku pionowym do płaszczyzny mocowania
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Praktyczny udźwig: czynniki wpływające

Warto wiedzieć, iż trzymanie magnesu może być niższe zależnie od poniższych elementów, zaczynając od najistotniejszych:

Szczelina powietrzna (między magnesem a metalem), bowiem nawet niewielka odległość (np. 0,5 mm) może spowodować redukcję siły nawet o 50% (dotyczy to także lakieru, korozji czy brudu).
Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy zsuwaniu w dół, siła trzymania spada drastycznie, często do poziomu 20-30% wartości nominalnej.
Grubość blachy – za chuda blacha nie przyjmuje całego pola, przez co część strumienia marnuje się w powietrzu.
Rodzaj materiału – idealnym podłożem jest stal o wysokiej przenikalności. Stale nierdzewne mogą przyciągać słabiej.
Faktura blachy – powierzchnie gładkie gwarantują idealne doleganie, co poprawia nasycenie pola. Powierzchnie chropowate zmniejszają efektywność.
Otoczenie termiczne – wzrost temperatury skutkuje osłabieniem indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet pięciokrotnie. Co więcej, nawet drobny odstęp pomiędzy magnesem, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów

Potężne pole

Stosuj magnesy odpowiedzialnie. Ich potężna moc może zaskoczyć nawet profesjonalistów. Planuj ruchy i respektuj ich siły.

Temperatura pracy

Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Proces ten jest nieodwracalny.

Urazy ciała

Silne magnesy mogą zdruzgotać palce w ułamku sekundy. Pod żadnym pozorem umieszczaj dłoni pomiędzy dwa przyciągające się elementy.

Trzymaj z dala od elektroniki

Ważna informacja: magnesy neodymowe wytwarzają pole, które mylą systemy nawigacji. Zachowaj bezpieczny dystans od telefonu, tabletu i nawigacji.

Ochrona oczu

Mimo metalicznego wyglądu, neodym jest kruchy i nieodporny na uderzenia. Nie uderzaj, gdyż magnes może się pokruszyć na drobiny.

Łatwopalność

Uwaga na ogień: Pył neodymowy jest skrajnie łatwopalny. Nie modyfikuj mechanicznie magnesów w warunkach domowych, gdyż może to wywołać pożar.

Nadwrażliwość na metale

Niektóre osoby ma nadwrażliwość na nikiel, którym powlekane są standardowo magnesy neodymowe. Częste dotykanie może powodować wysypkę. Wskazane jest stosowanie rękawiczek ochronnych.

Nośniki danych

Bardzo silne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Wpływ na zdrowie

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Chronić przed dziećmi

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem dzieci i zwierząt.

Zagrożenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

Specyfikacja techniczna - MP 25x5x27 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy MP 25x5x27 / N38

Tabela 2: Siła równoległa zsuwania (ściana) MP 25x5x27 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu MP 25x5x27 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy MP 25x5x27 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności MP 25x5x27 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MP 25x5x27 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia MP 25x5x27 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MP 25x5x27 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 25x5x27 / N38

Tabela 10: Dane elektryczne (Flux) MP 25x5x27 / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 25x5x27 / N38

1. Siła zsuwająca

2. Efektywność, a grubość stali

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Dane środowiskowe

Udźwig magnesu

Moc pola

Sprawdź inne produkty

MW 3x6 / N38 - magnes neodymowy walcowy

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

SM 32x225 [2xM8] / N42 - separator magnetyczny

SMZR 32x225 / N52 - separator magnetyczny z rączką

Wady i zalety neodymowych magnesów Nd2Fe14B.

Zalety

Minusy

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co ma na to wpływ?

Praktyczny udźwig: czynniki wpływające

Zasady BHP dla użytkowników magnesów

Potężne pole

Temperatura pracy

Urazy ciała

Trzymaj z dala od elektroniki

Ochrona oczu

Łatwopalność

Nadwrażliwość na metale

Nośniki danych

Wpływ na zdrowie

Chronić przed dziećmi

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs dystans) - spadek mocy
MP 25x5x27 / N38

Tabela 2: Siła równoległa zsuwania (ściana)
MP 25x5x27 / N38

Tabela 3: Montaż pionowy (ścinanie) - zachowanie na śliskim podłożu
MP 25x5x27 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MP 25x5x27 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MP 25x5x27 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MP 25x5x27 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 25x5x27 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 25x5x27 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 25x5x27 / N38

Tabela 10: Dane elektryczne (Flux)
MP 25x5x27 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x5x27 / N38

Wady i zalety neodymowych magnesów Nd₂Fe₁₄B.
