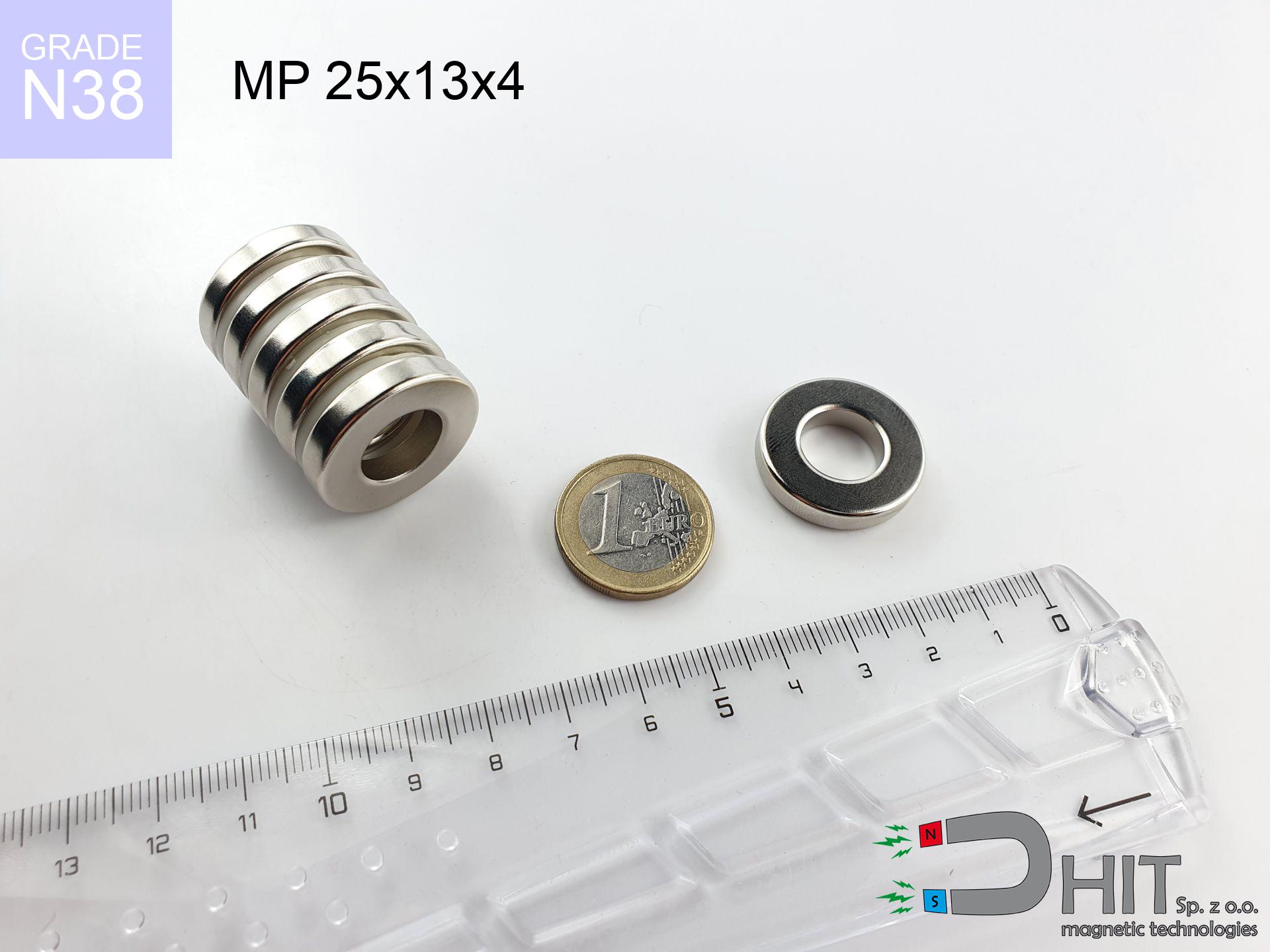

MP 25x13x4 / N38 - magnes neodymowy pierścieniowy

magnes neodymowy pierścieniowy

Numer katalogowy 030190

GTIN/EAN: 5906301812074

5.00
Udźwig 4.14 kg / 40.57 N Indukcja magnetyczna 188.92 mT / 1889 Gs

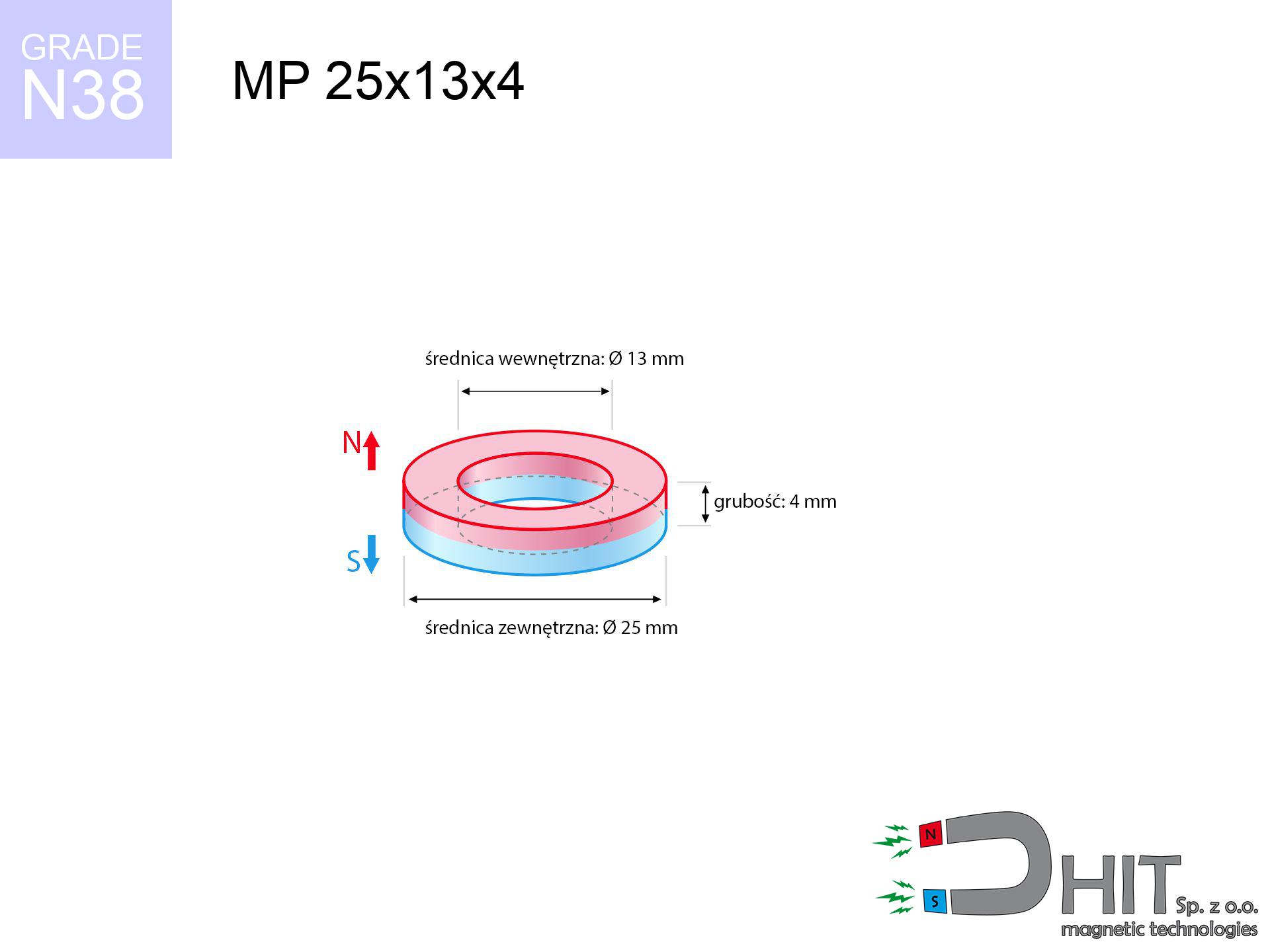

Średnica
25 mm [±0,1 mm]
Średnica wewnętrzna Ø
13 mm [±0,1 mm]
Wysokość
4 mm [±0,1 mm]
Waga
10.74 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

parametry techniczne »

5.50 zł netto / szt.

6.77 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
5.50 zł
6.77 zł
cena od 150 szt.
5.17 zł
6.36 zł
cena od 500 szt.
4.84 zł
5.95 zł

Najczęstsze pytania

Jaki sklep w Polsce oferuje dobre ceny pierścieni magnetycznych do montażu?
Sprzedajemy z magazynu w Ożarowie Mazowieckim, w cenach netto dla firm, z wysyłką w 24 h przy zamówieniu do 14:00. Cennik jest jawny i dostępny bez logowania. Przy pierścieniach cena zależy głównie od masy materiału, więc ten sam gabaryt w wyższej klasie kosztuje więcej.
Czy są magnesy pierścieniowe odporne na uszkodzenia?
Sam NdFeB jest kruchy: pęka przy uderzeniu i przy zderzeniu dwóch magnesów, nie zgina się. Odporność daje powłoka i obudowa, nie materiał. Pierścień montowany na wkręt jest pod tym względem bezpieczniejszy od walca klejonego, bo wkręt przejmuje część naprężeń zamiast oddawać je materiałowi.
Jaki wariant magnesu pierścieniowego sprawdzi się w konstrukcji na zewnątrz?
Decydują dwie rzeczy: powłoka i temperatura. Standardowa NiCuNi znosi wilgoć, ale nie stały kontakt z wodą ani mgłę solną — tam potrzebna jest grubsza powłoka albo obudowa. Ciemna powierzchnia w pełnym słońcu nagrzewa się wyżej, niż wskazuje temperatura powietrza, a strata 0,11 % na stopień jest odwracalna tylko do granicy danej klasy.
Gdzie sprawdzić dostępne rozmiary pierścieniowych magnesów neodymowych?
W cenniku i na stronie kategorii — każda pozycja ma w nazwie średnicę zewnętrzną, wewnętrzną i wysokość. Filtry na liście produktów zawężają po wymiarze i po klasie. Jeżeli potrzebnego rozmiaru nie ma w ofercie, wykonujemy magnesy na wymiar.

Poradniki z bazy wiedzy

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator
Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry produktu - MP 25x13x4 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x13x4 / N38 - magnes neodymowy pierścieniowy

właściwości
właściwości wartości
Nr kat. 030190
GTIN/EAN 5906301812074
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica 25 mm [±0,1 mm]
Średnica wewnętrzna Ø 13 mm [±0,1 mm]
Wysokość 4 mm [±0,1 mm]
Waga 10.74 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 4.14 kg / 40.57 N
Indukcja magnetyczna ~ ? 188.92 mT / 1889 Gs
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x13x4 / N38 - magnes neodymowy pierścieniowy
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Analiza fizyczna magnesu neodymowego - dane

Przedstawione dane stanowią rezultat analizy matematycznej. Wyniki zostały wyliczone na modelach dla klasy Nd2Fe14B. Rzeczywiste osiągi mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te dane jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - spadek mocy
MP 25x13x4 / N38

Dystans (mm) Indukcja (Gauss) / mT Udźwig (kg/lbs/g/N) Status ryzyka
0 mm 5777 Gs
577.7 mT
 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
 uwaga
1 mm 5310 Gs
531.0 mT
 3.50 kg / 7.71 lbs
3497.4 g / 34.3 N
 uwaga
2 mm 4846 Gs
484.6 mT
 2.91 kg / 6.42 lbs
2912.4 g / 28.6 N
 uwaga
3 mm 4397 Gs
439.7 mT
 2.40 kg / 5.29 lbs
2398.5 g / 23.5 N
 uwaga
5 mm 3576 Gs
357.6 mT
 1.59 kg / 3.50 lbs
1586.2 g / 15.6 N
 słaby uchwyt
10 mm 2073 Gs
207.3 mT
 0.53 kg / 1.17 lbs
532.9 g / 5.2 N
 słaby uchwyt
15 mm 1231 Gs
123.1 mT
 0.19 kg / 0.41 lbs
188.0 g / 1.8 N
 słaby uchwyt
20 mm 773 Gs
77.3 mT
 0.07 kg / 0.16 lbs
74.0 g / 0.7 N
 słaby uchwyt
30 mm 356 Gs
35.6 mT
 0.02 kg / 0.03 lbs
15.7 g / 0.2 N
 słaby uchwyt
50 mm 115 Gs
11.5 mT
 0.00 kg / 0.00 lbs
1.6 g / 0.0 N
 słaby uchwyt
Moc przyciągania słabnie znacząco z każdym milimetrem szczeliny. Miej na uwadze, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, okleina) znacząco zmniejsza siłę przyciągania. Magnesy trzymają optymalnie przy bezpośrednim kontakcie; dystans drastycznie tnie moc. Zwróć uwagę, jak szybko maleje udźwig, gdy produkt nie dotyka szczelnie do metalowego podłoża. Projektując rozmieszczenie, eliminuj niepotrzebnych przerw.

Tabela 2: Równoległa siła ześlizgu (ściana)
MP 25x13x4 / N38

Dystans (mm) Współczynnik tarcia Udźwig (kg/lbs/g/N)
0 mm Stal (~0.2) 0.83 kg / 1.83 lbs
828.0 g / 8.1 N
1 mm Stal (~0.2) 0.70 kg / 1.54 lbs
700.0 g / 6.9 N
2 mm Stal (~0.2) 0.58 kg / 1.28 lbs
582.0 g / 5.7 N
3 mm Stal (~0.2) 0.48 kg / 1.06 lbs
480.0 g / 4.7 N
5 mm Stal (~0.2) 0.32 kg / 0.70 lbs
318.0 g / 3.1 N
10 mm Stal (~0.2) 0.11 kg / 0.23 lbs
106.0 g / 1.0 N
15 mm Stal (~0.2) 0.04 kg / 0.08 lbs
38.0 g / 0.4 N
20 mm Stal (~0.2) 0.01 kg / 0.03 lbs
14.0 g / 0.1 N
30 mm Stal (~0.2) 0.00 kg / 0.01 lbs
4.0 g / 0.0 N
50 mm Stal (~0.2) 0.00 kg / 0.00 lbs
0.0 g / 0.0 N
Poniższa tabela definiuje teoretyczną siłę, jaka jest niezbędna do zainicjowania ruchu magnesu ku dołowi po pionowej płycie wykonanej ze stali (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta jest zmienny w zależności od wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 25x13x4 / N38

Rodzaj powierzchni Współczynnik tarcia / % Mocy Maks. ciężar (kg/lbs/g/N)
Stal surowa
µ = 0.3 30% Nominalnej Siły
1.24 kg / 2.74 lbs
1242.0 g / 12.2 N
Stal malowana (standard)
µ = 0.2 20% Nominalnej Siły
0.83 kg / 1.83 lbs
828.0 g / 8.1 N
Stal tłusta/śliska
µ = 0.1 10% Nominalnej Siły
0.41 kg / 0.91 lbs
414.0 g / 4.1 N
Magnes z gumą antypoślizgową
µ = 0.5 50% Nominalnej Siły
2.07 kg / 4.56 lbs
2070.0 g / 20.3 N
Umieszczając magnes na wertykalnej płaszczyźnie (np. tablicy), utrzyma on jedynie około 20%-30% swojego maksymalnego udźwigu. Grawitacja oraz niski współczynnik tarcia powodują, że produkty łatwiej zsuwają się w dół, niż odpadają. Projektujesz wieszak? Weź pod uwagę, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na gładkiej stali uchwyt zjedzie w dół pod dużo lżejszym obciążeniem. Wykorzystanie gumowanej powłoki antypoślizgowej może drastycznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MP 25x13x4 / N38

Grubość blachy (mm) % mocy Realny udźwig (kg/lbs/g/N)
0.5 mm
10%
 0.41 kg / 0.91 lbs
414.0 g / 4.1 N
1 mm
25%
 1.04 kg / 2.28 lbs
1035.0 g / 10.2 N
2 mm
50%
 2.07 kg / 4.56 lbs
2070.0 g / 20.3 N
3 mm
75%
 3.10 kg / 6.85 lbs
3105.0 g / 30.5 N
5 mm
100%
 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
10 mm
100%
 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
11 mm
100%
 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
12 mm
100%
 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
Cienka płyta metalowa nie potrafi przejąć pełnego strumienia magnetycznego, co marnuje potencjał uchwytu. Jeśli zainstalujesz neodym do cienkiej powierzchni, magnetyzm przeniknie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać 100% mocy tego neodymu, potrzebujesz odpowiednio grubego kawałka stali. Efekt nasycenia powoduje, że na cienkich elementach (np. karoserii) uchwyt wykazuje mniejszy udźwig. Dobierz grubości blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - spadek mocy
MP 25x13x4 / N38

Temp. otoczenia (°C) Strata mocy Pozostały udźwig (kg/lbs/g/N) Status
20 °C 0.0% 4.14 kg / 9.13 lbs
4140.0 g / 40.6 N
 OK
40 °C -2.2% 4.05 kg / 8.93 lbs
4048.9 g / 39.7 N
 OK
60 °C -4.4% 3.96 kg / 8.73 lbs
3957.8 g / 38.8 N
 OK
80 °C -6.6% 3.87 kg / 8.52 lbs
3866.8 g / 37.9 N
100 °C -28.8% 2.95 kg / 6.50 lbs
2947.7 g / 28.9 N
Standardowe magnesy neodymowe tracą moc powyżej limitu temperatury. Unikaj wysokich temperatur – wysoka temperatura może trwale rozmagnesować ten produkt. Z każdym stopniem powyżej normy moc neodymu chwilowo maleje. Unikaj stosowania tego magnesu w gorącym otoczeniu przekraczających jego limit temperatury pracy. Zignorowanie limitu doprowadzi do trwałej degradacji magnetyzmu.
*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Magnesy płaskie (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MP 25x13x4 / N38

Szczelina (mm) Przyciąganie (kg/lbs) (N-S) Opór ścinania (kg/lbs/g/N) Odpychanie (kg/lbs) (N-N)
0 mm 83.66 kg / 184.44 lbs
6 082 Gs
12.55 kg / 27.67 lbs
12549 g / 123.1 N
 N/A
1 mm 77.09 kg / 169.95 lbs
11 091 Gs
11.56 kg / 25.49 lbs
11563 g / 113.4 N
 69.38 kg / 152.95 lbs
~0 Gs
2 mm 70.68 kg / 155.81 lbs
10 620 Gs
10.60 kg / 23.37 lbs
10601 g / 104.0 N
 63.61 kg / 140.23 lbs
~0 Gs
3 mm 64.59 kg / 142.40 lbs
10 153 Gs
9.69 kg / 21.36 lbs
9689 g / 95.0 N
 58.13 kg / 128.16 lbs
~0 Gs
5 mm 53.48 kg / 117.90 lbs
9 238 Gs
8.02 kg / 17.68 lbs
8022 g / 78.7 N
 48.13 kg / 106.11 lbs
~0 Gs
10 mm 32.05 kg / 70.66 lbs
7 152 Gs
4.81 kg / 10.60 lbs
4808 g / 47.2 N
 28.85 kg / 63.60 lbs
~0 Gs
20 mm 10.77 kg / 23.74 lbs
4 145 Gs
1.62 kg / 3.56 lbs
1615 g / 15.8 N
 9.69 kg / 21.37 lbs
~0 Gs
50 mm 0.66 kg / 1.45 lbs
1 024 Gs
0.10 kg / 0.22 lbs
99 g / 1.0 N
 0.59 kg / 1.30 lbs
~0 Gs
60 mm 0.32 kg / 0.70 lbs
712 Gs
0.05 kg / 0.10 lbs
48 g / 0.5 N
 0.29 kg / 0.63 lbs
~0 Gs
70 mm 0.17 kg / 0.36 lbs
514 Gs
0.02 kg / 0.05 lbs
25 g / 0.2 N
 0.15 kg / 0.33 lbs
~0 Gs
80 mm 0.09 kg / 0.20 lbs
383 Gs
0.01 kg / 0.03 lbs
14 g / 0.1 N
 0.08 kg / 0.18 lbs
~0 Gs
90 mm 0.05 kg / 0.12 lbs
293 Gs
0.01 kg / 0.02 lbs
8 g / 0.1 N
 0.05 kg / 0.11 lbs
~0 Gs
100 mm 0.03 kg / 0.07 lbs
230 Gs
0.00 kg / 0.01 lbs
5 g / 0.0 N
 0.03 kg / 0.07 lbs
~0 Gs
Dwa magnesy oddziałują na siebie z dużo dalszego dystansu niż neodym i metal. Taki system dwóch magnesów wytwarza potężny strumień i szerszy promień działania. Projektujesz silny uchwyt? Zastosuj dwa magnesy zamiast neodymu i blaszki. Uważaj, że przy łączeniu pary magnesów siła uderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż znacząca.
*Poziom strumienia dla układu N-N wynosi ~0 Gs w samym centrum dystansu pomiędzy magnesami (całkowite wygaszenie pól).
Nota: Szacunki prezentują siły zsuwania pary identycznych magnesów (opór ok. 0.15 dla warstwy Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MP 25x13x4 / N38

Obiekt / Urządzenie Limit (Gauss) / mT Bezpieczny dystans
Rozrusznik serca 5 Gs (0.5 mT) 17.0 cm
Implant słuchowy 10 Gs (1.0 mT) 13.5 cm
Zegarek mechaniczny 20 Gs (2.0 mT) 10.5 cm
Telefon / Smartfon 40 Gs (4.0 mT) 8.0 cm
Pilot do auta 50 Gs (5.0 mT) 7.5 cm
Karta płatnicza 400 Gs (40.0 mT) 3.0 cm
Dysk twardy HDD 600 Gs (60.0 mT) 2.5 cm
Silne pole magnetyczne stanowi duże ryzyko dla sprzętu IT i rozruszników serca. Magnesy te generują pole, które zakłóca pracę czułych urządzeń medycznych. Zauważ: niewidoczne promieniowanie przenika przez ciało i plastik. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, membrany i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani czułych przyrządach nawigacyjnych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 25x13x4 / N38

Start z (mm) Prędkość (km/h) Energia (J) Przewidywany skutek
10 mm 20.89 km/h
(5.80 m/s)
 0.18 J
30 mm 22.33 km/h
(6.20 m/s)
 0.21 J
50 mm 22.39 km/h
(6.22 m/s)
 0.21 J
100 mm 22.40 km/h
(6.22 m/s)
 0.21 J
Magnesy neodymowe są delikatne – gwałtowne uderzenie o metal grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła uderzeniowa może wywołać odłamki powłoki lub uszkodzenia skóry. Zawsze przytrzymuj magnes przy instalacji, aby nie trzasnął z dużą siłą w metal. Zderzenie z dużą prędkością kończy się pęknięciem magnesu. Używaj gogli BHP podczas manipulacji z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 25x13x4 / N38

Parametr techniczny Wartość / opis
Rodzaj powłoki [NiCuNi] nikiel
Struktura warstw Nikiel - Miedź - Nikiel
Grubość warstwy 10-20 µm
Test mgły solnej (SST) ? 24 h
Zalecane środowisko Tylko wnętrza (sucho)
Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane elektryczne (Flux)
MP 25x13x4 / N38

Parametr Wartość Jedn. SI / Opis
Strumień (Flux) 24 861 Mx 248.6 µWb
Współczynnik Pc 1.02 Wysoki (Stabilny)
Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych oraz sensorów. Współczynnik Pc (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x13x4 / N38

Środowisko Efektywny udźwig stali Efekt
Powietrze (ląd) 4.14 kg Standard
Woda (dno rzeki) 4.74 kg
(+0.60 kg zysk z wyporności)
+14.5%
Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!
Pole magnetyczne przenika przez wodę bez żadnych strat. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Ześlizg (ściana)

*Pamiętaj: Na powierzchni pionowej magnes zachowa zaledwie ~20-30% siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. obudowa PC 0.5mm) znacząco redukuje udźwig magnesu.

3. Spadek mocy w temperaturze

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 1.02

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 030190-2026
Przelicznik magnesów

Siła oderwania

Moc pola

Wypełnij jedną rubrykę, a otrzymasz wynik w innych polach.

Inne oferty

MT 50x1.5x50000 - taśma magnetyczna
Produkt na zamówienie Wysyłamy za 3-5 dni

MT 50x1.5x50000 - taśma magnetyczna

430.50 zł brutto / szt.
BM 700x180x75 [8xM10] - belka magnetyczna
Produkt na zamówienie Wysyłamy za 3-5 dni

BM 700x180x75 [8xM10] - belka magnetyczna

6150.00 zł brutto / szt.
MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

3.59 zł brutto / szt.
MPL 30x15x2 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 30x15x2 / N38 - magnes neodymowy płytkowy

3.89 zł brutto / szt.
Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Produkt ten o sile 4.14 kg świetnie sprawdza się jako zatrzask drzwiowy, uchwyt głośnikowy lub element montażowy w urządzeniach.
To kluczowa kwestia przy pracy z modelem MP 25x13x4 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.
Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnątrz budynków. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.
Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.
Jest to pierścień magnetyczny o średnicy 25 mm i grubości 4 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 4.14 kg (siła ~40.57 N). Średnica otworu montażowego to precyzyjnie 13 mm.
Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Zalety i wady magnesów neodymowych Nd2Fe14B.

Plusy

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne kluczowe właściwości, takie jak::
  • Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
  • Zewnętrzne pola magnetyczne nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
  • Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest refleksyjna i wygląda estetycznie.
  • Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
  • Wykazują imponującą wytrzymałość termiczną, co umożliwia ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Dają się łatwo formować do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i motorów elektrycznych, po precyzyjną aparaturę medyczną.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują silne pole.

Słabe strony

Mimo zalet, posiadają też wady:
  • Delikatność mechaniczna to ich mankament. Mogą pęknąć przy upadku, dlatego zalecamy osłony lub montaż w stali.
  • Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
  • Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
  • Nie należy ich nawiercać – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Ryzyko połknięcia – małe elementy są groźne dla najmłodszych. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Charakterystyka udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Informacja o udźwigu została wyznaczona dla najkorzystniejszych warunków, uwzględniającej:
  • z wykorzystaniem blachy ze stali niskowęglowej, pełniącej rolę zwora magnetyczna
  • o przekroju wynoszącej minimum 10 mm
  • z płaszczyzną wolną od rys
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • podczas odrywania w kierunku pionowym do powierzchni mocowania
  • w temp. ok. 20°C

Udźwig w praktyce – czynniki wpływu

Warto wiedzieć, iż siła w aplikacji będzie inne zależnie od poniższych elementów, w kolejności ważności:
  • Szczelina między magnesem a stalą – każdy milimetr dystansu (spowodowany np. lakierem lub brudem) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
  • Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości maksymalnej.
  • Grubość podłoża – dla pełnej efektywności, stal musi być wystarczająco masywna. Blacha "papierowa" ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
  • Gatunek stali – najlepszym wyborem jest stal o wysokiej przenikalności. Stale nierdzewne mogą przyciągać słabiej.
  • Gładkość – idealny styk uzyskamy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
  • Otoczenie termiczne – podgrzanie magnesu skutkuje osłabieniem siły. Warto sprawdzić limit termiczny dla danego modelu.

Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, jednak przy siłach działających równolegle udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza nośność.

Środki ostrożności podczas pracy przy magnesach z neodymem
Limity termiczne

Chroń przed wysoką temperaturą. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Uwaga na odpryski

Magnesy neodymowe to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Zderzenie dwóch magnesów wywoła ich rozpryśnięcie na drobne kawałki.

Zagrożenie życia

Osoby z rozrusznikiem serca muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może zatrzymać pracę implantu.

Bezpieczna praca

Stosuj magnesy świadomie. Ich gigantyczny udźwig może zszokować nawet doświadczonych użytkowników. Zachowaj czujność i nie lekceważ ich siły.

Ryzyko uczulenia

Powszechnie wiadomo, że nikiel (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się bezpośredniego dotyku lub wybierz wersje w obudowie plastikowej.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Urządzenia elektroniczne

Potężne oddziaływanie może usunąć informacje na kartach płatniczych, nośnikach HDD i innych nośnikach magnetycznych. Utrzymuj odległość min. 10 cm.

Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Smartfony i tablety

Silne pole magnetyczne zakłóca działanie czujników w smartfonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Zagrożenie dla najmłodszych

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do poważnych obrażeń. Przechowuj poza zasięgiem niepowołanych osób.

Bezpieczeństwo! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Czy magnesy są groźne?
