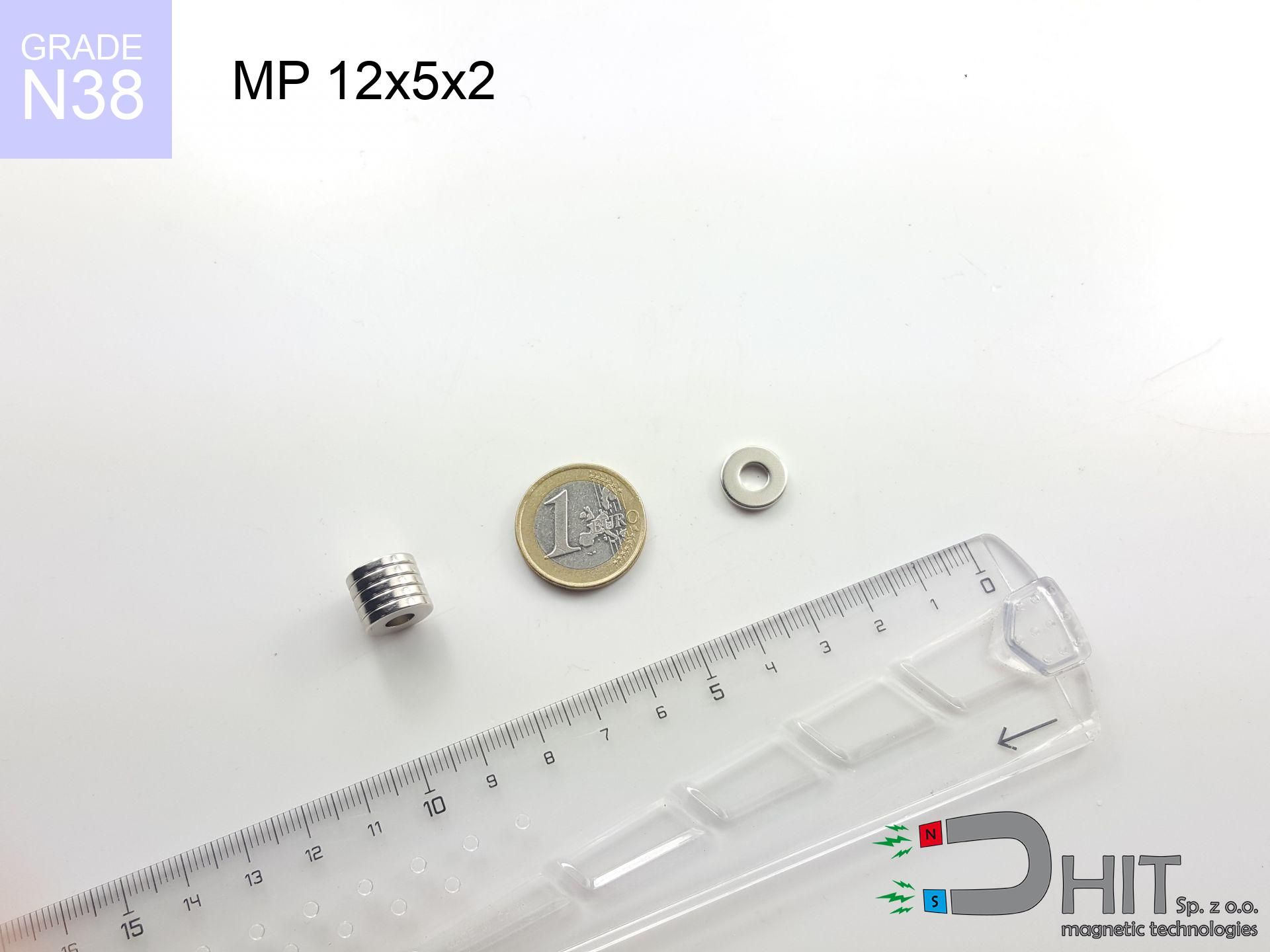

MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy pierścieniowy

Numer katalogowy 030498

Średnica

12 mm [±0,1 mm]

Średnica wewnętrzna Ø

5 mm [±0,1 mm]

Wysokość

2 mm [±0,1 mm]

Waga

1.4 g

Kierunek magnesowania

↑ osiowy

Udźwig

1.15 kg / 11.29 N

Indukcja magnetyczna

195.97 mT / 1960 Gs

Powłoka

[NiCuNi] nikiel

parametry techniczne »

1.230 ZŁ z VAT / szt. + cena za transport

1.000 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

1.000 ZŁ

1.230 ZŁ

cena od 600 szt.

0.940 ZŁ

1.156 ZŁ

cena od 2500 szt.

0.880 ZŁ

1.082 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Chcesz lepszą cenę?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 albo daj znać za pomocą formularz kontaktowy w sekcji kontakt.
Udźwig i wygląd magnesu neodymowego sprawdzisz u nas w kalkulatorze masy magnetycznej.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Szczegółowa specyfikacja MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030498
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	12 mm [±0,1 mm]
Średnica wewnętrzna Ø	5 mm [±0,1 mm]
Wysokość	2 mm [±0,1 mm]
Waga	1.4 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	1.15 kg / 11.29 N
Indukcja magnetyczna ~ ?	195.97 mT / 1960 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu neodymowego - dane

Niniejsze informacje są wynik analizy inżynierskiej. Wartości oparte są na modelach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie się różnić. Traktuj te dane jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania
MP 12x5x2 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	6085 Gs 608.5 mT	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N	niskie ryzyko
1 mm	5082 Gs 508.2 mT	0.80 kg / 1.77 lbs 802.2 g / 7.9 N	niskie ryzyko
2 mm	4147 Gs 414.7 mT	0.53 kg / 1.18 lbs 534.0 g / 5.2 N	niskie ryzyko
3 mm	3340 Gs 334.0 mT	0.35 kg / 0.76 lbs 346.3 g / 3.4 N	niskie ryzyko
5 mm	2152 Gs 215.2 mT	0.14 kg / 0.32 lbs 143.8 g / 1.4 N	niskie ryzyko
10 mm	822 Gs 82.2 mT	0.02 kg / 0.05 lbs 21.0 g / 0.2 N	niskie ryzyko
15 mm	394 Gs 39.4 mT	0.00 kg / 0.01 lbs 4.8 g / 0.0 N	niskie ryzyko
20 mm	221 Gs 22.1 mT	0.00 kg / 0.00 lbs 1.5 g / 0.0 N	niskie ryzyko
30 mm	92 Gs 9.2 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	niskie ryzyko
50 mm	28 Gs 2.8 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania słabnie drastycznie przy każdym mm dystansu. Miej na uwadze, że nawet najmniejsza szczelina (np. brud, farba, okleina) mocno redukuje udźwig. Magnesy trzymają optymalnie przy bezpośrednim kontakcie; odległość niweluje siłę. Zwróć uwagę, jak błyskawicznie spadają parametry, gdy magnes nie przylega płasko do metalowego podłoża. Planując montaż, unikaj zbędnych dystansów.

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 12x5x2 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.23 kg / 0.51 lbs 230.0 g / 2.3 N
1 mm	Stal (~0.2)	0.16 kg / 0.35 lbs 160.0 g / 1.6 N
2 mm	Stal (~0.2)	0.11 kg / 0.23 lbs 106.0 g / 1.0 N
3 mm	Stal (~0.2)	0.07 kg / 0.15 lbs 70.0 g / 0.7 N
5 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N
10 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje szacunkową wartość obciążenia, wymaganą do spowodowania przesunięcia magnesu pionowo w dół po wertykalnej ścianie stalowej (przy uwzględnieniu standardowego tarcia statycznego). Wartość ta jest zależny w oparciu o odległości roboczej.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 12x5x2 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.35 kg / 0.76 lbs 345.0 g / 3.4 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.23 kg / 0.51 lbs 230.0 g / 2.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.11 kg / 0.25 lbs 115.0 g / 1.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.58 kg / 1.27 lbs 575.0 g / 5.6 N

Wieszając uchwyt na wertykalnej powierzchni (np. tablicy), będzie on trzymał zaledwie około 20%-30% swojej nominalnej mocy. Siła ciążenia oraz słaby stopień przyczepności powodują, że magnesy łatwiej zsuwają się v dół, niż odskakują od podłoża. Projektujesz uchwyt ścienny? Pamiętaj, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na malowanym metalu magnes puści w dół pod dużo lżejszym obciążeniem. Wykorzystanie gumowanej powłoki specjalnej może znacznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 12x5x2 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.11 kg / 0.25 lbs 115.0 g / 1.1 N
1 mm	25%	0.29 kg / 0.63 lbs 287.5 g / 2.8 N
2 mm	50%	0.58 kg / 1.27 lbs 575.0 g / 5.6 N
3 mm	75%	0.86 kg / 1.90 lbs 862.5 g / 8.5 N
5 mm	100%	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N
10 mm	100%	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N
11 mm	100%	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N
12 mm	100%	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N

Zbyt cienka stal nie zdoła absorbować całego pola magnetycznego, co trwoni moc magnesu. Jeśli zainstalujesz neodym do zbyt cienkiego podłoża, pole przejdzie na wylot i siła przyciągania będzie słabsza. Aby wykorzystać pełną sprawność potencjału tego neodymu, potrzebujesz odpowiednio grubego podkładu stali. Zjawisko saturacji powoduje, że na cienkich elementach (np. cienkich profilach) produkt wykazuje mniejszy udźwig. Zalecamy dobór przekroju blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MP 12x5x2 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	1.15 kg / 2.54 lbs 1150.0 g / 11.3 N	OK
40 °C	-2.2%	1.12 kg / 2.48 lbs 1124.7 g / 11.0 N	OK
60 °C	-4.4%	1.10 kg / 2.42 lbs 1099.4 g / 10.8 N	OK
80 °C	-6.6%	1.07 kg / 2.37 lbs 1074.1 g / 10.5 N
100 °C	-28.8%	0.82 kg / 1.81 lbs 818.8 g / 8.0 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może trwale rozmagnesować ten produkt. Wraz ze wzrostem temperatury siła neodymu chwilowo obniża się. Nie używaj tego magnesu blisko grzejników przekraczających jego bezpieczny zakres. Zignorowanie limitu doprowadzi do trwałej degradacji właściwości magnetycznych.

*Istotna uwaga: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od kształtu magnesu. Elementy o niskim profilu (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Kolor czerwony w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 12x5x2 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	21.34 kg / 47.04 lbs 6 163 Gs	3.20 kg / 7.06 lbs 3201 g / 31.4 N	N/A
1 mm	17.97 kg / 39.61 lbs 11 168 Gs	2.69 kg / 5.94 lbs 2695 g / 26.4 N	16.17 kg / 35.65 lbs ~0 Gs
2 mm	14.88 kg / 32.81 lbs 10 165 Gs	2.23 kg / 4.92 lbs 2233 g / 21.9 N	13.40 kg / 29.53 lbs ~0 Gs
3 mm	12.20 kg / 26.89 lbs 9 202 Gs	1.83 kg / 4.03 lbs 1830 g / 17.9 N	10.98 kg / 24.20 lbs ~0 Gs
5 mm	8.00 kg / 17.63 lbs 7 450 Gs	1.20 kg / 2.64 lbs 1199 g / 11.8 N	7.20 kg / 15.87 lbs ~0 Gs
10 mm	2.67 kg / 5.88 lbs 4 304 Gs	0.40 kg / 0.88 lbs 400 g / 3.9 N	2.40 kg / 5.30 lbs ~0 Gs
20 mm	0.39 kg / 0.86 lbs 1 644 Gs	0.06 kg / 0.13 lbs 58 g / 0.6 N	0.35 kg / 0.77 lbs ~0 Gs
50 mm	0.01 kg / 0.02 lbs 275 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs
60 mm	0.00 kg / 0.01 lbs 184 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.01 lbs 129 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 95 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 72 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 56 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie z dużo dalszego dystansu niż magnes i blacha. Połączenie dwóch magnesów tworzy mocniejsze oddziaływanie i dalszy horyzont działania. Projektujesz mocne zamknięcie? Zastosuj dwa magnesy zamiast jednego magnesu i stali. Uważaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest potężna. Siła odpychania jest nieco mniejsza niż siła przyciągania, ale wciąż duża.
*Poziom indukcji magnetycznej w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (kompensacja wektorów pola).
Nota: Pomiary ukazują siły rozdzielania zestawu dwóch identycznych bloków magnetycznych (tarcie ~0.15 dla powłoki Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 12x5x2 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	10.0 cm
Implant słuchowy	10 Gs (1.0 mT)	8.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	6.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	4.5 cm
Pilot do auta	50 Gs (5.0 mT)	4.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.5 cm

Potężne promieniowanie magnesu to poważne zagrożenie dla sprzętu IT oraz rozruszników serca. Magnesy te generują strumień, które niszczy działanie czułych urządzeń medycznych. Wiedz, że: niewidoczne promieniowanie przenika przez ciało i szkło. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: czasomierze automatyczne, piloty do aut, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MP 12x5x2 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	29.23 km/h (8.12 m/s)	0.05 J
30 mm	50.07 km/h (13.91 m/s)	0.14 J
50 mm	64.63 km/h (17.95 m/s)	0.23 J
100 mm	91.40 km/h (25.39 m/s)	0.45 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie zamienia się w pocisk. Siła kinetyczna może spowodować odpryski materiału lub groźne zmiażdżenia palców. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Parametry powłoki (trwałość)
MP 12x5x2 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (P_c)
MP 12x5x2 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	6 503 Mx	65.0 µWb
Współczynnik P_c	1.34	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) emitowanego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 12x5x2 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	1.15 kg	Standard
Woda (dno rzeki)	1.32 kg (+0.17 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Siła zsuwająca

*Ważne: Na powierzchni pionowej magnes utrzyma zaledwie ok. 20-30% siły oderwania.

2. Nasycenie magnetyczne

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie osłabia siłę trzymania.

3. Praca w cieple

*W klasie N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.34

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030498-2026

Przelicznik magnesów

Siła (udźwig)

Siła w kg

Funty (lbs)

Indukcja magnetyczna

Indukcja (Gs)

Tesla (T)

Uzupełnij zaledwie jedno pole, a zobaczysz wynik w pozostałych.

Zobacz też inne produkty

Produkt na zamówienie Wysyłamy za 3-5 dni

XT-4 magnetyzery CO i WODY użytkowej - magnetyzer XT-4

98.99 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.824 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

1.538 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 16x12x2 / N38 - magnes neodymowy pierścieniowy

1.304 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Produkt ten o sile 1.15 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element montażowy w urządzeniach.

To kluczowa kwestia przy pracy z modelem MP 12x5x2 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i łatwo ją zarysować przy dokręcaniu śruby, co stanie się ogniskiem korozji. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 5 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Jest to pierścień magnetyczny o średnicy 12 mm i grubości 2 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 1.15 kg (siła ~11.29 N). Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 5 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Korzyści

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe cechy, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
Inne źródła magnetyzmu nie powodują ich szybkiego rozmagnesowania – posiadają wysoki współczynnik koercji.
Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na ogromną siłę.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, pamięci masowych i urządzeń ratujących życie.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Czego unikać? Wady i zagrożenia związane z neodymami:

Delikatność mechaniczna to ich słaba strona. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego zalecamy obudowy lub montaż w stali.
Ograniczenia termiczne – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
Ze względu na twardość, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w stalowy kubek z gwintem.
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Widoczny w opisie parametr udźwigu odnosi się do maksymalnych osiągów, zarejestrowanej w idealnych warunkach testowych, co oznacza test:

z wykorzystaniem blachy ze miękkiej stali, działającej jako element zamykający obwód
o grubości wynoszącej minimum 10 mm
o szlifowanej powierzchni kontaktu
bez najmniejszej szczeliny pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
przy temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

Należy pamiętać, że siła w aplikacji może być niższe pod wpływem następujących czynników, w kolejności ważności:

Dystans – obecność ciała obcego (rdza, taśma, powietrze) przerywa obwód magnetyczny, co redukuje moc lawinowo (nawet o 50% przy 0,5 mm).
Sposób obciążenia – parametr katalogowy dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes wykazuje dużo słabiej (często ok. 20-30% siły nominalnej).
Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Strumień magnetyczny przechodzi przez materiał, zamiast zamienić się w udźwig.
Gatunek stali – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Gładkość podłoża – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Warunki termiczne – spieki NdFeB posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Pomiar udźwigu przeprowadzano na gładkiej blaszce o odpowiedniej grubości, przy prostopadłym działaniu siły, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Co więcej, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza nośność.

Bezpieczna praca przy magnesach z neodymem

Tylko dla dorosłych

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do martwicy tkanek. Przechowuj z dala od dzieci i zwierząt.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie zbliżaj do komputera

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, zegarki mechaniczne).

Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Siła neodymu

Używaj magnesy z rozwagą. Ich potężna moc może zaskoczyć nawet profesjonalistów. Planuj ruchy i nie lekceważ ich siły.

Temperatura pracy

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na ciepło. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Dla uczulonych

Niektóre osoby wykazuje alergię kontaktową na nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może skutkować silną reakcję alergiczną. Wskazane jest noszenie rękawiczek ochronnych.

Elektronika precyzyjna

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może rozalibrować sensory w Twoim telefonie.

Niebezpieczeństwo dla rozruszników

Pacjenci z rozrusznikiem serca muszą utrzymać duży odstęp od magnesów. Silny magnes może zatrzymać pracę urządzenia ratującego życie.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Uwaga! Szczegółowe omówienie o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

Szczegółowa specyfikacja MP 12x5x2 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania MP 12x5x2 / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MP 12x5x2 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MP 12x5x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MP 12x5x2 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy MP 12x5x2 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie MP 12x5x2 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia MP 12x5x2 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia MP 12x5x2 / N38

Tabela 9: Parametry powłoki (trwałość) MP 12x5x2 / N38

Tabela 10: Dane konstrukcyjne (Pc) MP 12x5x2 / N38

Tabela 11: Zastosowanie podwodne MP 12x5x2 / N38

1. Siła zsuwająca

2. Nasycenie magnetyczne

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła (udźwig)

Indukcja magnetyczna

Zobacz też inne produkty

XT-4 magnetyzery CO i WODY użytkowej - magnetyzer XT-4

MP 10x7/3.5x3 / N38 - magnes neodymowy pierścieniowy

MPL 10x10x4 / N38 - magnes neodymowy płytkowy

MP 16x12x2 / N38 - magnes neodymowy pierścieniowy

Zalety i wady magnesów neodymowych Nd2Fe14B.

Korzyści

Minusy

Charakterystyka udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Kluczowe elementy wpływające na udźwig

Bezpieczna praca przy magnesach z neodymem

Tylko dla dorosłych

Ochrona dłoni

Nie zbliżaj do komputera

Podatność na pękanie

Siła neodymu

Temperatura pracy

Dla uczulonych

Elektronika precyzyjna

Niebezpieczeństwo dla rozruszników

Zagrożenie zapłonem

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - wykres oddziaływania
MP 12x5x2 / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 12x5x2 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MP 12x5x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 12x5x2 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MP 12x5x2 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 12x5x2 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MP 12x5x2 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MP 12x5x2 / N38

Tabela 9: Parametry powłoki (trwałość)
MP 12x5x2 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MP 12x5x2 / N38

Tabela 11: Zastosowanie podwodne
MP 12x5x2 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
