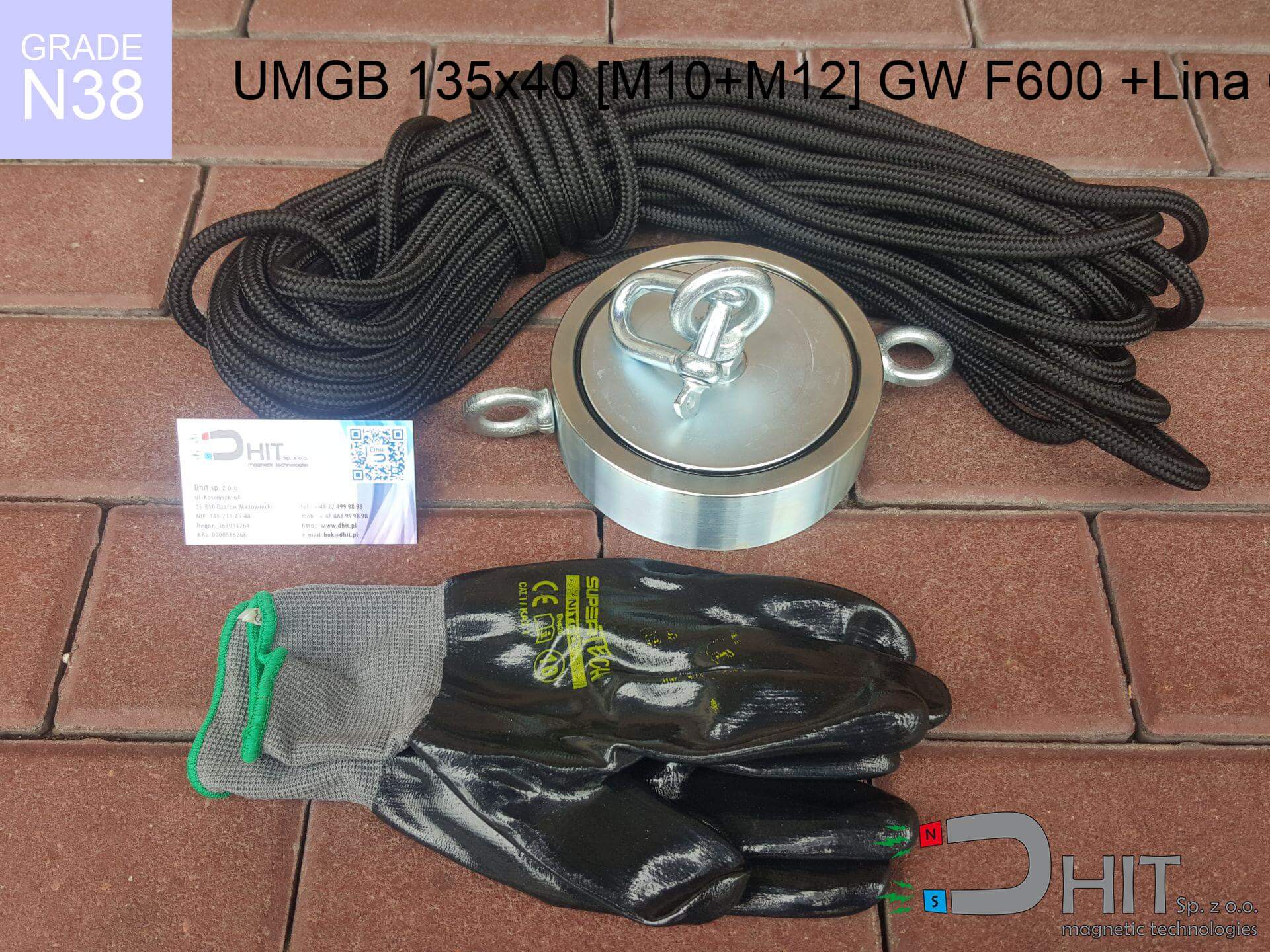

UMGB 135x40 [M10+M12] GW F600 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

uchwyt magnetyczny goblin

Numer katalogowy 350437

GTIN/EAN: 5906301814795

5.00
Udźwig 680.00 kg / 6668.52 N
Średnica Ø
135 mm [±1 mm]
Wysokość
40 mm [±1 mm]
Waga
4300 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel
Indukcja magnetyczna
~ 1 000 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

597.76 zł netto / szt.

735.24 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?

Ilość
Netto
Brutto
cena od 1 szt.
597.76 zł
735.24 zł
cena od 5 szt.
561.89 zł
691.13 zł
cena od 35 szt.
526.03 zł
647.02 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.
Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Specyfikacja - UMGB 135x40 [M10+M12] GW F600 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

Specyfikacja / charakterystyka - UMGB 135x40 [M10+M12] GW F600 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

właściwości
właściwości wartości
Nr kat. 350437
GTIN/EAN 5906301814795
Dystrybutor Dhit sp. z o.o.
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 135 mm [±1 mm]
Wysokość 40 mm [±1 mm]
Waga 4300 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 680.00 kg / 6668.52 N
Powłoka [NiCuNi] nikiel
Typ uchwytu 2 stronny
Rodzaj materiału Stal konstrukcyjna S235 (rdzewna)
Indukcja magnetyczna ~ 1 000 Gauss [±5%]
Długość liny 25 m
Udźwig liny ~ 1595 kg
Średnica liny Ø 8 mm
Rękawiczki 1 para
Rozmiar/ilość mocowania 2xM10/1xM12
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGB 135x40 [M10+M12] GW F600 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 350437-2026
Kalkulator miar

Siła (udźwig)


Moc pola

Zobacz też inne propozycje

Wady i zalety magnesów neodymowych Nd2Fe14B.

Mocne strony

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe właściwości, w tym::
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to znikome ~1%.
  • Inne źródła magnetyzmu nie powodują ich szybkiego rozmagnesowania – posiadają dużą zdolność koercji.
  • Łączą moc z estetyką – dzięki powłokom ich powierzchnia jest błyszcząca i wygląda estetycznie.
  • Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
  • Posiadają imponującą wytrzymałość termiczną, co umożliwia ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Duża swoboda w projektowaniu kształtu i wymiaru to ich ogromny plus w konstrukcjach.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od dysków twardych i motorów elektrycznych, po precyzyjną aparaturę medyczną.
  • Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają silne pole.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Są wrażliwe na uderzenia – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
  • Nie przekraczaj limitu temperatury tego materiału: 80°C. Przegrzanie może trwale osłabić magnes.
  • Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, najlepszą opcją są magnesy w plastikowej osłonie.
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co się na to składa?

Moc magnesu została określona dla optymalnej konfiguracji, zakładającej:
  • z użyciem blachy ze stali o wysokiej przenikalności, działającej jako element zamykający obwód
  • o przekroju nie mniejszej niż 10 mm
  • z płaszczyzną wolną od rys
  • w warunkach idealnego przylegania (metal do metalu)
  • podczas ciągnięcia w kierunku prostopadłym do płaszczyzny mocowania
  • w neutralnych warunkach termicznych

Udźwig magnesu w użyciu – kluczowe czynniki

Na efektywny udźwig mają wpływ parametry środowiska pracy, takie jak (od priorytetowych):
  • Szczelina – obecność ciała obcego (farba, brud, szczelina) przerywa obwód magnetyczny, co obniża moc lawinowo (nawet o 50% przy 0,5 mm).
  • Kąt przyłożenia siły – maksymalny parametr mamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po powierzchni jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
  • Grubość elementu – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Cienka blacha limituje udźwig (magnes „przebija” ją na wylot).
  • Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
  • Struktura powierzchni – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
  • Temperatura pracy – spieki NdFeB posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet drobny odstęp między powierzchnią magnesu, a blachą obniża siłę trzymania.

Bezpieczna praca przy magnesach z neodymem
Ryzyko złamań

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Zasady obsługi

Używaj magnesy odpowiedzialnie. Ich ogromna siła może zszokować nawet profesjonalistów. Zachowaj czujność i respektuj ich siły.

Magnesy są kruche

Magnesy neodymowe to spiek proszkowy, co oznacza, że są bardzo kruche. Zderzenie dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Ryzyko pożaru

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (przekroczenie limitu temperatury podanego w parametrach danego produktu może trwale osłabić magnes). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Produkt nie dla dzieci

Magnesy neodymowe nie są przeznaczone dla dzieci. Przypadkowe zjedzenie kilku magnesów może skutkować ich złączeniem się w jelitach, co stwarza stan krytyczny i wymaga natychmiastowej operacji.

Implanty kardiologiczne

Dla posiadaczy implantów: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Ryzyko rozmagnesowania

Nie przekraczaj maksymalnej temperatury pracy podanej w parametrach konkretnego produktu. Limit zależy od materiału, geometrii i układu pracy — nie ma jednej granicy dla wszystkich magnesów neodymowych. Przegrzanie może trwale osłabić magnes.

Niszczenie danych

Ochrona danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, aparaty słuchowe, czasomierze).

Unikaj kontaktu w przypadku alergii

Pewna grupa użytkowników wykazuje alergię kontaktową na pierwiastek nikiel, którym zabezpieczane są magnesy neodymowe. Długotrwała ekspozycja może skutkować silną reakcję alergiczną. Rekomendujemy noszenie rękawiczek ochronnych.

Smartfony i tablety

Urządzenia nawigacyjne są niezwykle wrażliwe na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może zniszczyć czujniki w Twoim telefonie.
