Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

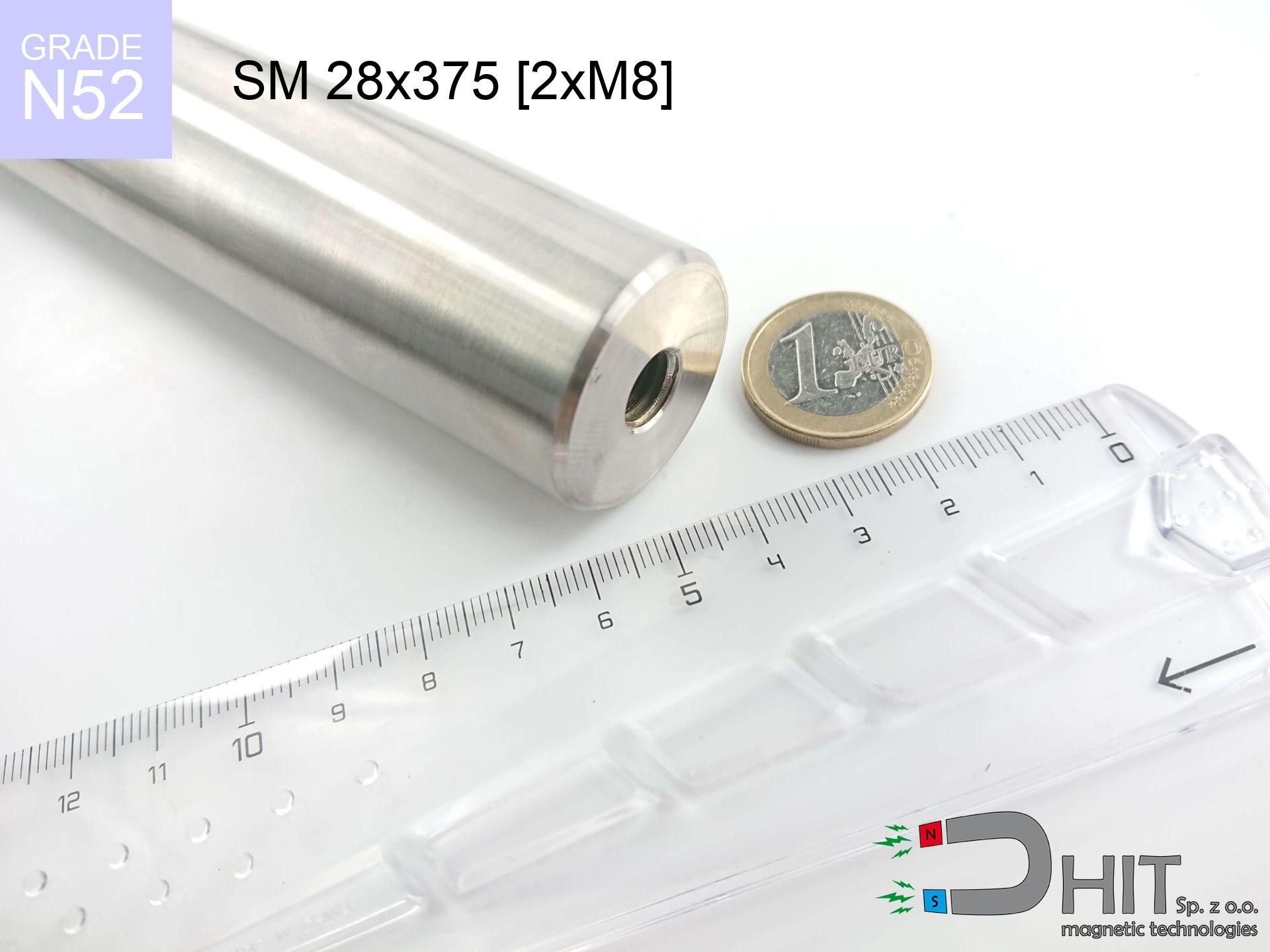

SM 28x375 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130516

GTIN/EAN: 5906301815112

Średnica Ø
28 mm [±1 mm]
Wysokość
375 mm [±1 mm]
Waga
1831.42 g
Strumień magnetyczny
~ 8 500 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

właściwości techniczne »

950.00 zł netto / szt.

1168.50 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
950.00 zł
1168.50 zł
cena od 5 szt.
855.00 zł
1051.65 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Zacznij od wielkości i rodzaju zanieczyszczeń, przepływu materiału oraz powierzchni roboczej. Porównaj parametry pola magnetycznego i wymiary na karcie wybranego produktu; tam również sprawdź jego dostępność.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Dobierz urządzenie do wymiarów instalacji, przepływu materiału, sposobu czyszczenia i wymagań dotyczących obudowy. Rysunek lub wymiary przesypu pomagają ustalić, czy pasuje model katalogowy, czy potrzebna jest wersja na zamówienie.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o wartość zmierzoną, miejsce pomiaru oraz zastosowaną metodę lub przyrząd. Wartości indukcji bez warunków pomiaru nie da się rzetelnie porównać z innym produktem.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
Sprawdź zabezpieczenie łożysk, wykończenie powierzchni i dostęp do czyszczenia wybranego modelu. Gromadzenie pyłu i ścieranie zależą od instalacji, dlatego przed doborem określ rzeczywiste warunki procesu.
Separator magnetyczny z rączką — jak dobrać rozmiar?
Dobierz średnicę i długość rdzenia do pojemnika oraz głębokości materiału. Przy częstej pracy ręcznej uwzględnij też masę narzędzia. Wymiary i dane magnetyczne sprawdź na aktualnej karcie produktu.
Do czego służy separator z rączką i czym różni się od pręta do zabudowy?
Pręt do zabudowy montuje się w instalacji na stałe i pracuje bez obsługi. Separator z rączką jest narzędziem ręcznym: przeciągasz go przez materiał albo przez pojemnik, wyjmujesz i zbierasz z niego wychwycone opiłki. Sprawdza się przy kontroli partii, przy sprzątaniu po obróbce i wszędzie tam, gdzie zabudowa nie ma sensu, bo problem pojawia się okazjonalnie.
Jaki typ separatora wybrać w małym zakładzie produkcyjnym?
Zacznij od miejsca w procesie, a nie od urządzenia. Do przesypu materiałów sypkich wchodzi ruszt lub filtr montowany w leju. Nad taśmociągiem pracuje belka magnetyczna. W rurociągu i w zbiorniku — pręt separujący do zabudowy. Do wybierania opiłków ręcznie, bez przebudowy linii, wystarczy separator z rączką, a do przenoszenia elementów stalowych chwytak. Jeżeli żadne z gotowych rozwiązań nie pasuje do wymiarów instalacji, robimy separatory na zamówienie.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry techniczne - SM 28x375 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 28x375 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130516
GTIN/EAN 5906301815112
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 28 mm [±1 mm]
Wysokość 375 mm [±1 mm]
Waga 1831.42 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 500 Gauss [±5%]
Rozmiar/ilość mocowania M8x2
Biegunowość obwodowa - 14 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 28x375 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
Remanencja Br ? 14.2-14.7 kGs
Remanencja Br ? 1420-1470 mT
Koercja bHc ? 10.8-12.5 kOe
Koercja bHc ? 860-995 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 48-53 BH max MGOe
Gęstość energii BHmax ? 380-422 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 60 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 28x375 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 28 mm
Długość całkowita 375 mm (L)
Długość aktywna 339 mm
Liczba sekcji 14 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~1755 g
Pow. aktywna 298 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 60°C N52
Spadek siły (przy max °C) -8.6% Strata odwracalna (fizyka)
Siła (obliczona) 22.7 kg (teoret.)
Indukcja (pow.) ~8 500 Gauss (Max)
Max T = 60°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (14 sekcji)

Symulacja: 14 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130516-2026
Kalkulator miar

Siła (udźwig)

Pole magnetyczne

Wypełnij zaledwie jedno pole, by natychmiast zobaczyć gotowe przeliczenia dla wszystkich jednostek.

Inne produkty

SM 28x200 [2xM8] / N52 - separator magnetyczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 28x200 [2xM8] / N52 - separator magnetyczny

651.90 zł brutto / szt.
GM 100x38x13 / N52 - uchwyt magnetyczny na broń
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

GM 100x38x13 / N52 - uchwyt magnetyczny na broń

65.50 zł brutto / szt.
MPL 40x40x15 / N38 - magnes neodymowy płytkowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 40x40x15 / N38 - magnes neodymowy płytkowy

55.37 zł brutto / szt.
MW 6x2 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 6x2 / N38 - magnes neodymowy walcowy

0.246 zł brutto / szt.
Produkt ten służy do skutecznego wyłapywania zanieczyszczeń ferromagnetycznych z produktów sypkich i płynnych. Jego zadaniem jest separacja (oddzielenie) opiłków metalu od transportowanego materiału. Wysoka indukcja magnetyczna na powierzchni pozwala na wychwycenie najdrobniejszych drobin żelaza.
Wałek składa się z rury osłonowej wykonanej z wysokiej jakości stali kwasoodpornej (AISI 304 lub 316). Środek wypełniają magnesy NdFeB i nabiegunniki, ułożone tak, by maksymalizować pole na powierzchni rury. Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Opiłki metalu przywierają do powierzchni bardzo mocno, więc czyszczenie wymaga użycia siły lub sprytu. Można użyć sprężonego powietrza lub specjalnych zrzutników (pierścieni) niemagnetycznych. Dla ułatwienia obsługi warto rozważyć zamówienie wałka w wersji z gilzą czyszczącą.
Im więcej Gaussów, tym mniejsze i słabiej magnetyczne cząstki zostaną skutecznie złapane. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Wersje High Power (~12000-14000 Gs) są niezbędne do wyłapywania pyłu metalicznego, tlenków i stali nierdzewnej po obróbce.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Skontaktuj się z nami w celu wyceny niestandardowego wymiaru.

Zalety i wady magnesów z neodymu Nd2Fe14B.

Mocne strony

Poza niezwykłą mocą, magnesy neodymowe wnoszą szereg innych zalet::
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
  • Wyróżniają się niezwykłą odpornością na demagnetyzację, nawet w obecności innych silnych magnesów.
  • Pokrycie materiałami takimi jak nikiel czy złoto nadaje im profesjonalny i gładki charakter.
  • Generują niezwykle silne pole magnetyczne przy biegunach, co jest ich kluczową cechą.
  • Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
  • Elastyczność kształtowania – można je wykonać w rozmaitych formach, idealnych do konkretnego projektu.
  • Znajdują powszechne zastosowanie w nowoczesnej technice – od napędów HDD i silników, po zaawansowaną diagnostykę.
  • Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują potężny udźwig, co jest kluczowe przy miniaturyzacji.

Ograniczenia

Mimo zalet, posiadają też wady:
  • Ze względu na brak elastyczności, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd zalecenie stosowania osłon.
  • Nie przekraczaj limitu temperatury tego materiału: 60°C. Przegrzanie może trwale osłabić magnes.
  • Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
  • Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
  • Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – co się na to składa?

Moc magnesu to rezultat pomiaru dla warunków idealnego styku, obejmującej:
  • przy kontakcie z blachy ze stali niskowęglowej, zapewniającej pełne nasycenie magnetyczne
  • której grubość to min. 10 mm
  • o szlifowanej powierzchni kontaktu
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
  • przy temperaturze otoczenia ok. 20 stopni Celsjusza

Wpływ czynników na nośność magnesu w praktyce

Trzeba mieć na uwadze, że siła w aplikacji będzie inne pod wpływem następujących czynników, zaczynając od najistotniejszych:
  • Szczelina powietrzna (między magnesem a blachą), gdyż nawet bardzo mała odległość (np. 0,5 mm) powoduje zmniejszenie siły nawet o 50% (dotyczy to także lakieru, rdzy czy zanieczyszczeń).
  • Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy próbie przesunięcia, magnes trzyma dużo słabiej (zazwyczaj ok. 20-30% siły nominalnej).
  • Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha ogranicza udźwig (magnes „przebija” ją na wylot).
  • Rodzaj stali – stal miękka przyciąga najlepiej. Stale stopowe obniżają właściwości magnetyczne i udźwig.
  • Gładkość – pełny kontakt jest możliwy tylko na wypolerowanej stali. Chropowata faktura zmniejszają realną powierzchnię styku, osłabiając magnes.
  • Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Udźwig mierzono używając gładkiej blachy o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięciokrotnie. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

Środki ostrożności podczas pracy z magnesami neodymowymi
Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Implanty medyczne

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Zakaz obróbki

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Uszkodzenia czujników

Uwaga: magnesy neodymowe generują pole, które dezorientują systemy nawigacji. Utrzymuj odpowiednią odległość od komórki, tabletu i urządzeń GPS.

Tylko dla dorosłych

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do perforacji jelit. Przechowuj z dala od dzieci i zwierząt.

Świadome użytkowanie

Stosuj magnesy z rozwagą. Ich potężna moc może zszokować nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Kruchy spiek

Mimo niklowej powłoki, neodym jest kruchy i nie znosi udarów. Unikaj uderzeń, gdyż magnes może się pokruszyć na drobiny.

Limity termiczne

Unikaj gorąca. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Nie zbliżaj do komputera

Ochrona danych: Magnesy neodymowe mogą zdegradować karty bankomatowe oraz urządzenia precyzyjne (rozruszniki serca, aparaty słuchowe, zegarki mechaniczne).

Nadwrażliwość na metale

Wiedza medyczna potwierdza, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, unikaj bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.
