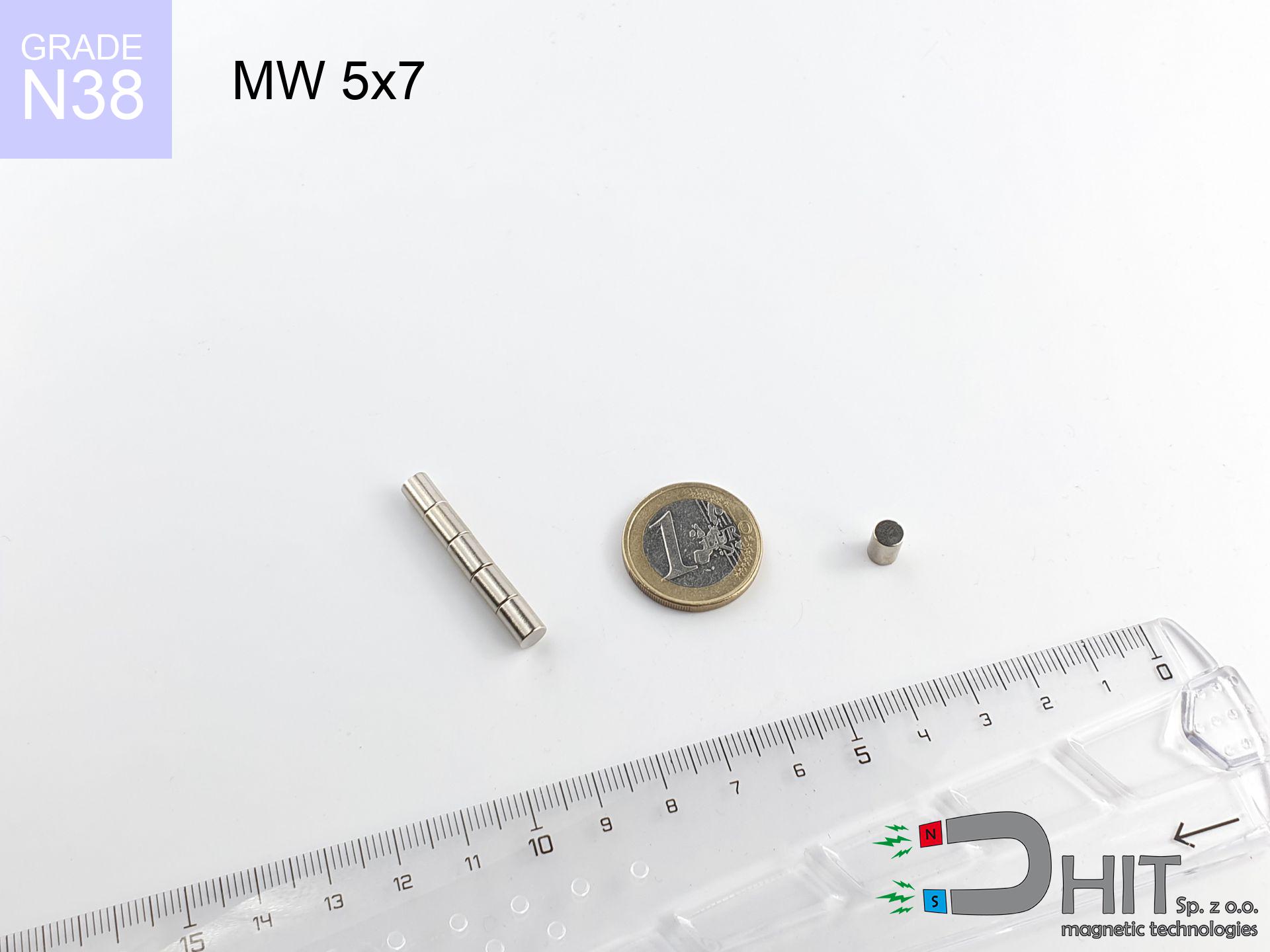

MW 5x7 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy walcowy

Numer katalogowy 010090

GTIN/EAN: 5906301810896

5.00

Udźwig 0.67 kg / 6.60 N Indukcja magnetyczna 582.40 mT / 5824 Gs

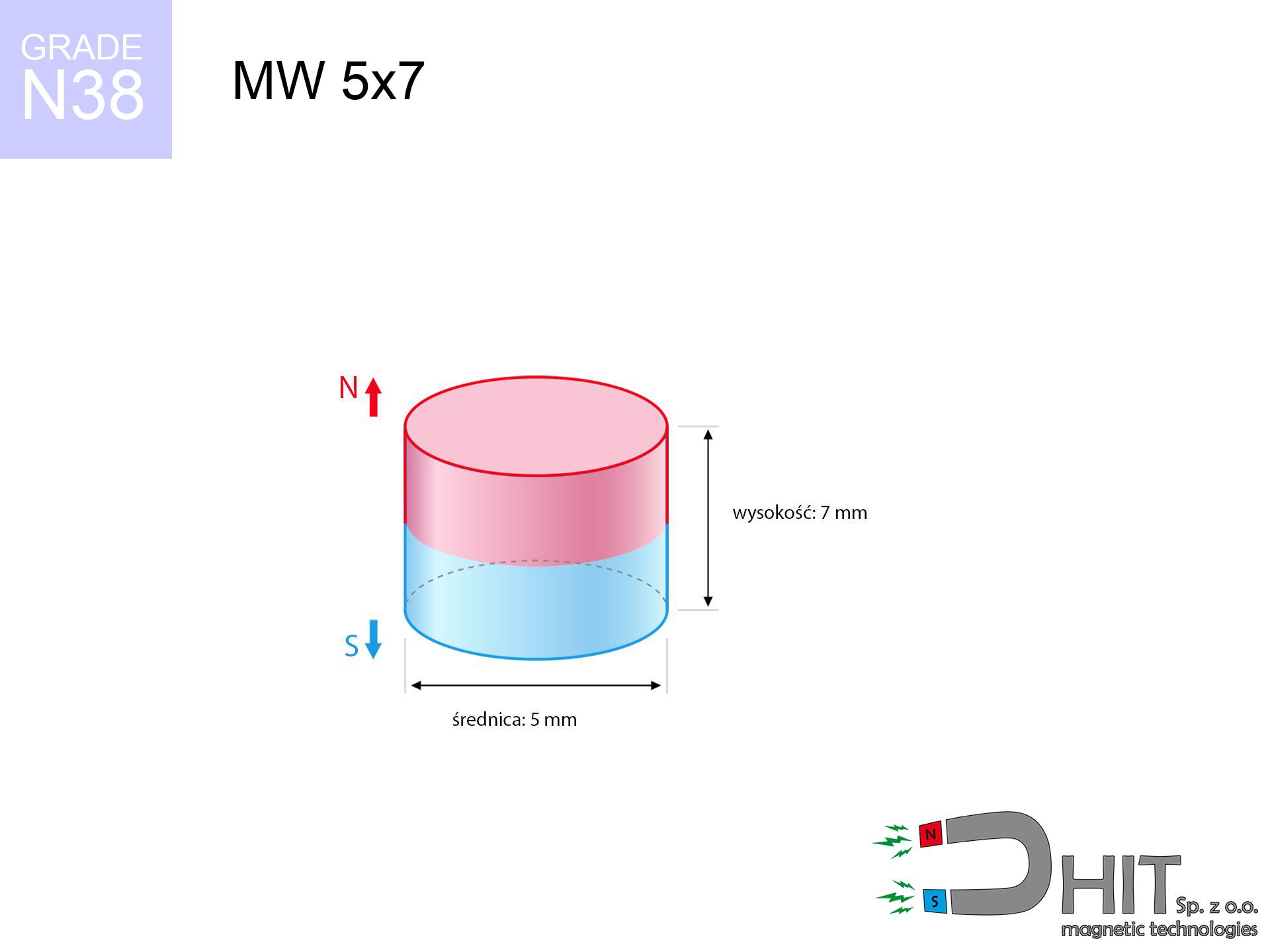

Średnica Ø: 5 mm [±0,1 mm]
Wysokość: 7 mm [±0,1 mm]
Waga: 1.03 g
Kierunek magnesowania: ↑ osiowy
Powłoka: [NiCuNi] nikiel

zobacz dane techniczne »

0.726 zł z VAT / szt. + cena za transport

0.590 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.590 ZŁ

0.726 ZŁ

cena od 1100 szt.

0.555 ZŁ

0.682 ZŁ

cena od 4300 szt.

0.519 ZŁ

0.639 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Szukasz zniżki?

Zadzwoń do nas +48 888 99 98 98 ewentualnie napisz korzystając z formularz na naszej stronie.
Moc a także wygląd magnesów neodymowych skontrolujesz u nas w kalkulatorze mocy.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Dane techniczne - MW 5x7 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 5x7 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010090
GTIN/EAN	5906301810896
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	5 mm [±0,1 mm]
Wysokość	7 mm [±0,1 mm]
Waga	1.03 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.67 kg / 6.60 N
Indukcja magnetyczna ~ ?	582.40 mT / 5824 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 5x7 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu neodymowego - parametry techniczne

Przedstawione dane są rezultat analizy matematycznej. Wyniki bazują na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako wstępny drogowskaz dla projektantów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MW 5x7 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5815 Gs 581.5 mT	0.67 kg / 1.48 lbs 670.0 g / 6.6 N	słaby uchwyt
1 mm	3615 Gs 361.5 mT	0.26 kg / 0.57 lbs 259.0 g / 2.5 N	słaby uchwyt
2 mm	2101 Gs 210.1 mT	0.09 kg / 0.19 lbs 87.4 g / 0.9 N	słaby uchwyt
3 mm	1252 Gs 125.2 mT	0.03 kg / 0.07 lbs 31.1 g / 0.3 N	słaby uchwyt
5 mm	524 Gs 52.4 mT	0.01 kg / 0.01 lbs 5.4 g / 0.1 N	słaby uchwyt
10 mm	119 Gs 11.9 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	słaby uchwyt
15 mm	45 Gs 4.5 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
20 mm	21 Gs 2.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
30 mm	7 Gs 0.7 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt
50 mm	2 Gs 0.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Moc przyciągania słabnie gwałtownie przy każdym mm dystansu. Miej na uwadze, że nawet najmniejsza szczelina (np. brud, lakier, rdza) wyraźnie osłabia chwyt. Produkty magnetyczne działają najsilniej przy bezpośrednim kontakcie; dystans drastycznie tnie siłę. Zobacz, jak szybko leci w dół siła, gdy produkt nie przylega szczelnie do metalowego podłoża. Obliczając uchwyt, eliminuj dodatkowych podkładek.

Tabela 2: Równoległa siła zsuwania (ściana)
MW 5x7 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.13 kg / 0.30 lbs 134.0 g / 1.3 N
1 mm	Stal (~0.2)	0.05 kg / 0.11 lbs 52.0 g / 0.5 N
2 mm	Stal (~0.2)	0.02 kg / 0.04 lbs 18.0 g / 0.2 N
3 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela definiuje teoretyczną wartość obciążenia, wymaganą do spowodowania ześlizgu magnesu ku dołowi po pionowej płaszczyźnie wykonanej ze stali (przy założeniu typowego tarcia statycznego). Parametr ten maleje w relacji do wielkości luki.

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MW 5x7 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.20 kg / 0.44 lbs 201.0 g / 2.0 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.13 kg / 0.30 lbs 134.0 g / 1.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.07 kg / 0.15 lbs 67.0 g / 0.7 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.34 kg / 0.74 lbs 335.0 g / 3.3 N

Wieszając uchwyt na pionowej powierzchni (np. tablicy), utrzyma on jedynie ok. 1/5 swojego maksymalnego udźwigu. Grawitacja i słaby stopień przyczepności powodują, że uchwyty szybciej zjeżdżają w dół, niż odskakują od podłoża. Planujesz wieszak? Zauważ, że siła poślizgu jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni element zjedzie w dół pod znacznie mniejszym obciążeniem. Użycie gumy gumowej może znacznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - dobór blachy
MW 5x7 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.07 kg / 0.15 lbs 67.0 g / 0.7 N
1 mm	25%	0.17 kg / 0.37 lbs 167.5 g / 1.6 N
2 mm	50%	0.34 kg / 0.74 lbs 335.0 g / 3.3 N
3 mm	75%	0.50 kg / 1.11 lbs 502.5 g / 4.9 N
5 mm	100%	0.67 kg / 1.48 lbs 670.0 g / 6.6 N
10 mm	100%	0.67 kg / 1.48 lbs 670.0 g / 6.6 N
11 mm	100%	0.67 kg / 1.48 lbs 670.0 g / 6.6 N
12 mm	100%	0.67 kg / 1.48 lbs 670.0 g / 6.6 N

Cienka płyta metalowa nie jest w stanie przyjąć pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeśli zamocujesz silny magnes do słabej blaszki, magnetyzm przeniknie na wylot i siła przyciągania będzie słabsza. Aby wycisnąć 100% mocy tego neodymu, potrzebujesz odpowiednio grubego elementu metalu. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. cienkich profilach) produkt wykazuje mniejszy udźwig. Dobierz wymiaru blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - spadek mocy
MW 5x7 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.67 kg / 1.48 lbs 670.0 g / 6.6 N	OK
40 °C	-2.2%	0.66 kg / 1.44 lbs 655.3 g / 6.4 N	OK
60 °C	-4.4%	0.64 kg / 1.41 lbs 640.5 g / 6.3 N	OK
80 °C	-6.6%	0.63 kg / 1.38 lbs 625.8 g / 6.1 N
100 °C	-28.8%	0.48 kg / 1.05 lbs 477.0 g / 4.7 N

Standardowe magnesy neodymowe tracą moc powyżej limitu temperatury. Chroń przed ciepłem – gorąco może trwale zniszczyć ten magnes. Wraz z podnoszeniem się ciepła moc neodymu tymczasowo spada. Unikaj stosowania tego magnesu blisko pieców przekraczających jego bezpieczny zakres. Zbyt wysoka temperatura spowoduje zniszczenia właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od tzw. współczynnika kształtu Pc. Cienkie magnesy (o niskim współczynniku permeancji) tracą właściwości szybciej w porównaniu do magnesów prętowych. Status ostrzegawczy w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 5x7 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	4.09 kg / 9.02 lbs 6 079 Gs	0.61 kg / 1.35 lbs 614 g / 6.0 N	N/A
1 mm	2.64 kg / 5.81 lbs 9 332 Gs	0.40 kg / 0.87 lbs 395 g / 3.9 N	2.37 kg / 5.23 lbs ~0 Gs
2 mm	1.58 kg / 3.49 lbs 7 230 Gs	0.24 kg / 0.52 lbs 237 g / 2.3 N	1.42 kg / 3.14 lbs ~0 Gs
3 mm	0.92 kg / 2.03 lbs 5 516 Gs	0.14 kg / 0.30 lbs 138 g / 1.4 N	0.83 kg / 1.83 lbs ~0 Gs
5 mm	0.31 kg / 0.69 lbs 3 224 Gs	0.05 kg / 0.10 lbs 47 g / 0.5 N	0.28 kg / 0.62 lbs ~0 Gs
10 mm	0.03 kg / 0.07 lbs 1 048 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.07 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 238 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 24 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 15 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 10 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 7 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 5 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 4 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z szerszego promienia niż neodym i metal. Układ magnes-magnes generuje silniejsze pole i większy zasięg pracy. Chcesz zbudować silny uchwyt? Wykorzystaj dwa neodymy zamiast jednego magnesu i blaszki. Zachowaj ostrożność, że przy łączeniu pary magnesów energia zderzenia jest ogromna. Lewitacja jest troszkę słabsza niż siła przyciągania, ale wciąż duża.
*Wartość indukcji magnetycznej dla układu N-N osiąga wartość ~0 Gs w punkcie środkowym dystansu pomiędzy magnesami (całkowite wygaszenie sił magnetycznych).
Uwaga: Pomiary odnoszą się do siły zsuwania dwóch takich samych neodymów (opór ~0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MW 5x7 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.5 cm
Implant słuchowy	10 Gs (1.0 mT)	3.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.0 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Potężne promieniowanie magnesu stanowi realne niebezpieczeństwo dla sprzętu IT i implantów medycznych. Magnesy te wytwarzają pole, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i plastik. Wyjątkową uwagę muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, membrany i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MW 5x7 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	13.07 km/h (3.63 m/s)	0.01 J
30 mm	13.08 km/h (3.63 m/s)	0.01 J
50 mm	13.08 km/h (3.63 m/s)	0.01 J
100 mm	13.08 km/h (3.63 m/s)	0.01 J

Magnesy neodymowe są podatne na odpryski – gwałtowne uderzenie o metal może skutkować rozbiciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie zamienia się w pocisk. Siła uderzeniowa może wywołać odłamki powłoki lub uszkodzenia palców. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem neodymu. Używaj gogli BHP podczas pracy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MW 5x7 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (P_c)
MW 5x7 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 219 Mx	12.2 µWb
Współczynnik P_c	1.05	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Parametr niezbędny dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MW 5x7 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.67 kg	Standard
Woda (dno rzeki)	0.77 kg (+0.10 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na powierzchni pionowej magnes zachowa zaledwie ułamek nominalnego udźwigu.

2. Wpływ grubości blachy

*Cienka blacha (np. blacha karoseryjna) drastycznie osłabia udźwig magnesu.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.05

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010090-2026

Kalkulator miar

Siła oderwania

Siła w lbs

Indukcja magnetyczna

Tesla (T)

Wpisz tylko liczbę, żeby system automatycznie przeliczył pozostałe jednostki.

Sprawdź inne oferty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 20x5x5 / N38 - magnes neodymowy pierścieniowy

2.76 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

HH 20x7.2 [M4] / N38 - uchwyt magnetyczny przelotowy

6.40 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

8.59 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x125 [2xM8] / N52 - separator magnetyczny

418.20 zł brutto / szt.

Oferowany produkt to bardzo silny magnes walcowy, wyprodukowany z nowoczesnego materiału NdFeB, co przy wymiarach Ø5x7 mm gwarantuje najwyższą gęstość energii. Model MW 5x7 / N38 charakteryzuje się wysoką powtarzalnością wymiarową oraz profesjonalną jakością wykonania, dzięki czemu jest to rozwiązanie idealne dla profesjonalnych inżynierów i konstruktorów. Jako magnes cylindryczny o dużej sile (ok. 0.67 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce, co zapewnia szybką realizację zamówienia. Dodatkowo, jego trójwarstwowa powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, zapewniając estetyczny wygląd i trwałość przez lata.

Ten model jest idealny do budowy prądnic, zaawansowanych sensorów Halla oraz wydajnych separatorów magnetycznych, gdzie liczy się skupienie pola na małej powierzchni. Dzięki sile przyciągania 6.60 N przy wadze zaledwie 1.03 g, ten magnes cylindryczny jest niezastąpiony w miniaturowych urządzeniach oraz wszędzie tam, gdzie kluczowa jest niska waga.

Ze względu na kruchość materiału NdFeB, absolutnie odradzamy wbijania magnesów na siłę (tzw. montaż na wcisk), gdyż grozi to odpryśnięciem powłoki tego precyzyjnego komponentu. Dla zapewnienia długotrwałej wytrzymałości w automatyce, stosuje się żywice anaerobowe, które nie reagują z powłoką niklową i wypełniają szczelinę, gwarantując trwałość połączenia.

Klasa N38 to najczęściej wybierany standard dla profesjonalnych magnesów neodymowych, oferujący optymalny stosunek ceny do mocy oraz stabilność pracy. Jeśli potrzebujesz najsilniejszych magnesów w tej samej objętości (Ø5x7), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem dostępnym od ręki w naszym sklepie.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: średnica 5 mm i wysokość 7 mm. Kluczowym parametrem jest tutaj udźwig wynoszący około 0.67 kg (siła ~6.60 N), co przy tak określonych wymiarach świadczy o dużej mocy materiału NdFeB. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed utlenianiem, nadając mu estetyczny, srebrzysty połysk.

Standardowo oś magnetyczna przebiega przez środek walca, sprawiając, że największa siła przyciągania występuje na podstawach o średnicy 5 mm. Taki układ jest standardowy przy łączeniu magnesów w stosy (np. w filtrach) lub przy montażu w gniazdach na dnie otworu. Na zamówienie możemy wykonać również wersje magnesowane po średnicy, jeśli Twój projekt tego wymaga.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Plusy

Oprócz ponadprzeciętną mocą, magnesy typu NdFeB gwarantują dodatkowe korzyści::

Długowieczność to ich atut – nawet po 10 lat utrata mocy wynosi zaledwie ~1% (teoretycznie).
Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w trudnych warunkach.
Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na skuteczność.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Szerokie możliwości w doborze kształtu i wymiaru to ich ogromny plus w inżynierii.
Znajdują szerokie zastosowanie w nowoczesnej technice – od napędów HDD i silników, po zaawansowaną diagnostykę.
Idealny stosunek wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:

Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy zderzeniu, dlatego warto stosować obudowy lub montaż w stali.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż w ogrodzie, jedynym słusznym wyborem są magnesy w gumowej otulinie.
Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele uniemożliwia diagnostykę obrazową.
Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być istotnym kosztem.

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Moc magnesu została wyznaczona dla warunków idealnego styku, uwzględniającej:

na podłożu wykonanej ze stali miękkiej, optymalnie przewodzącej strumień magnetyczny
posiadającej masywność min. 10 mm dla pełnego zamknięcia strumienia
charakteryzującej się gładkością
bez najmniejszej szczeliny pomiędzy magnesem a stalą
przy osiowym wektorze siły (kąt 90 stopni)
w standardowej temperaturze otoczenia

Co wpływa na udźwig w praktyce

Na skuteczność trzymania wpływają konkretne warunki, m.in. (od najważniejszych):

Dystans – występowanie jakiejkolwiek warstwy (farba, brud, szczelina) przerywa obwód magnetyczny, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
Sposób obciążenia – parametr katalogowy dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje dużo słabiej (często ok. 20-30% siły nominalnej).
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast zamienić się w udźwig.
Rodzaj stali – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla obniżają właściwości magnetyczne i udźwig.
Gładkość – idealny styk uzyskamy tylko na gładkiej stali. Chropowata faktura zmniejszają realną powierzchnię styku, redukując siłę.
Temperatura – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania mierzy się na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, natomiast przy siłach działających równolegle udźwig jest mniejszy nawet 75%. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza siłę trzymania.

Bezpieczna praca przy magnesach z neodymem

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Interferencja magnetyczna

Intensywne promieniowanie magnetyczne zakłóca funkcjonowanie czujników w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Wrażliwość na ciepło

Standardowe magnesy neodymowe (typ N) tracą moc po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Zasady obsługi

Postępuj ostrożnie. Magnesy neodymowe działają z dużej odległości i zwierają z impetem, często szybciej niż zdążysz zareagować.

Podatność na pękanie

Choć wyglądają jak stal, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Reakcje alergiczne

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Urazy ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga: zadławienie

Neodymowe magnesy nie są przeznaczone dla dzieci. Inhalacja dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza stan krytyczny i wymaga natychmiastowej operacji.

Niebezpieczeństwo dla rozruszników

Osoby z kardiowerterem muszą zachować duży odstęp od magnesów. Silny magnes może zakłócić działanie implantu.

Nośniki danych

Unikaj zbliżania magnesów do portfela, laptopa czy ekranu. Pole magnetyczne może nieodwracalnie zepsuć te urządzenia oraz skasować dane z kart.

Ostrzeżenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MW 5x7 / N38 - magnes neodymowy walcowy

Dane techniczne - MW 5x7 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu neodymowego - parametry techniczne

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania MW 5x7 / N38

Tabela 2: Równoległa siła zsuwania (ściana) MW 5x7 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu MW 5x7 / N38

Tabela 4: Grubość stali (nasycenie) - dobór blachy MW 5x7 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - spadek mocy MW 5x7 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól MW 5x7 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia MW 5x7 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MW 5x7 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MW 5x7 / N38

Tabela 10: Dane konstrukcyjne (Pc) MW 5x7 / N38

Tabela 11: Hydrostatyka i wyporność MW 5x7 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Siła oderwania

Indukcja magnetyczna

Sprawdź inne oferty

MP 20x5x5 / N38 - magnes neodymowy pierścieniowy

HH 20x7.2 [M4] / N38 - uchwyt magnetyczny przelotowy

UMH 20x7x35 [M4] / N38 - uchwyt magnetyczny z hakiem

SM 25x125 [2xM8] / N52 - separator magnetyczny

Wady i zalety magnesów z neodymu Nd2Fe14B.

Plusy

Słabe strony

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – od czego zależy?

Co wpływa na udźwig w praktyce

Bezpieczna praca przy magnesach z neodymem

Samozapłon

Interferencja magnetyczna

Wrażliwość na ciepło

Zasady obsługi

Podatność na pękanie

Reakcje alergiczne

Urazy ciała

Uwaga: zadławienie

Niebezpieczeństwo dla rozruszników

Nośniki danych

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MW 5x7 / N38

Tabela 2: Równoległa siła zsuwania (ściana)
MW 5x7 / N38

Tabela 3: Siła na ścianie (ścinanie) - zachowanie na śliskim podłożu
MW 5x7 / N38

Tabela 4: Grubość stali (nasycenie) - dobór blachy
MW 5x7 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - spadek mocy
MW 5x7 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - kolizja pól
MW 5x7 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MW 5x7 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MW 5x7 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MW 5x7 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MW 5x7 / N38

Tabela 11: Hydrostatyka i wyporność
MW 5x7 / N38

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.
