MPL 25x10x5 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020135
GTIN/EAN: 5906301811411

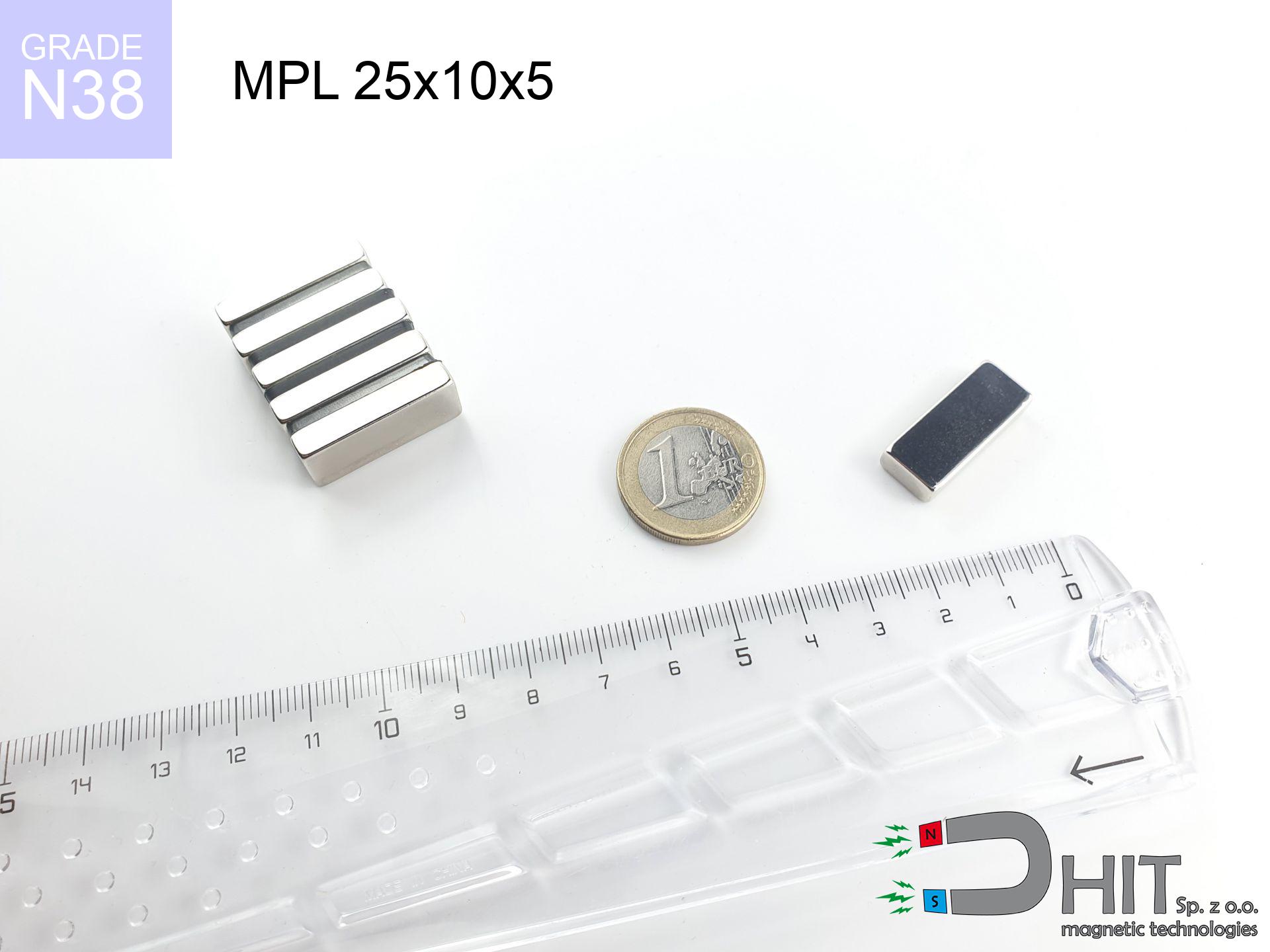

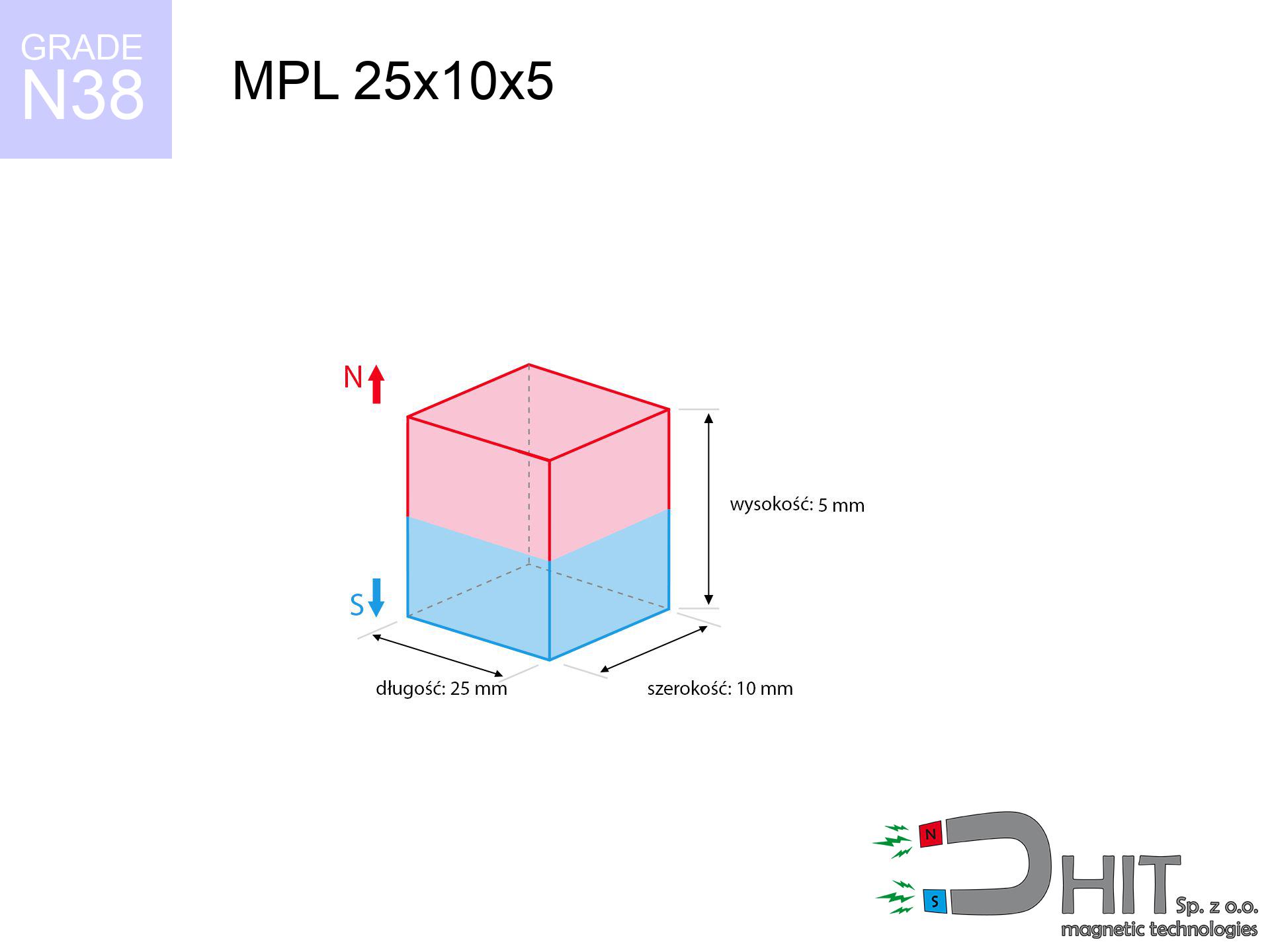

Długość
25 mm [±0,1 mm]
Szerokość
10 mm [±0,1 mm]
Wysokość
5 mm [±0,1 mm]
Waga
9.38 g
Kierunek magnesowania
↑ osiowy
Udźwig
7.49 kg / 73.45 N
Indukcja magnetyczna
337.05 mT / 3371 Gs
Powłoka
[NiCuNi] nikiel
4.66 ZŁ z VAT / szt. + cena za transport
3.79 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz się targować?
Zadzwoń do nas
+48 888 99 98 98
albo daj znać poprzez
formularz kontaktowy
na stronie kontakt.
Moc i budowę magnesów neodymowych zobaczysz dzięki naszemu
modułowym kalkulatorze.
Wysyłka tego samego dnia dla zamówień do godz. 14:00.
MPL 25x10x5 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka MPL 25x10x5 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020135 |
| GTIN/EAN | 5906301811411 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 25 mm [±0,1 mm] |
| Szerokość | 10 mm [±0,1 mm] |
| Wysokość | 5 mm [±0,1 mm] |
| Waga | 9.38 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 7.49 kg / 73.45 N |
| Indukcja magnetyczna ~ ? | 337.05 mT / 3371 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Modelowanie inżynierska magnesu - parametry techniczne
Niniejsze informacje są wynik kalkulacji inżynierskiej. Wartości bazują na algorytmach dla klasy Nd2Fe14B. Realne warunki mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako pomoc pomocniczą dla projektantów.
MPL 25x10x5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg)(gram)(Niuton) | Status ryzyka |
|---|---|---|---|
| 0 mm |
3369 Gs
336.9 mT
|
7.49 kg / 7490.0 g
73.5 N
|
uwaga |
| 1 mm |
2932 Gs
293.2 mT
|
5.67 kg / 5673.2 g
55.7 N
|
uwaga |
| 2 mm |
2479 Gs
247.9 mT
|
4.06 kg / 4056.9 g
39.8 N
|
uwaga |
| 3 mm |
2065 Gs
206.5 mT
|
2.81 kg / 2814.7 g
27.6 N
|
uwaga |
| 5 mm |
1419 Gs
141.9 mT
|
1.33 kg / 1328.6 g
13.0 N
|
niskie ryzyko |
| 10 mm |
603 Gs
60.3 mT
|
0.24 kg / 240.3 g
2.4 N
|
niskie ryzyko |
| 15 mm |
296 Gs
29.6 mT
|
0.06 kg / 57.8 g
0.6 N
|
niskie ryzyko |
| 20 mm |
162 Gs
16.2 mT
|
0.02 kg / 17.4 g
0.2 N
|
niskie ryzyko |
| 30 mm |
62 Gs
6.2 mT
|
0.00 kg / 2.5 g
0.0 N
|
niskie ryzyko |
| 50 mm |
16 Gs
1.6 mT
|
0.00 kg / 0.2 g
0.0 N
|
niskie ryzyko |
MPL 25x10x5 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg)(gram)(Niuton) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.50 kg / 1498.0 g
14.7 N
|
| 1 mm | Stal (~0.2) |
1.13 kg / 1134.0 g
11.1 N
|
| 2 mm | Stal (~0.2) |
0.81 kg / 812.0 g
8.0 N
|
| 3 mm | Stal (~0.2) |
0.56 kg / 562.0 g
5.5 N
|
| 5 mm | Stal (~0.2) |
0.27 kg / 266.0 g
2.6 N
|
| 10 mm | Stal (~0.2) |
0.05 kg / 48.0 g
0.5 N
|
| 15 mm | Stal (~0.2) |
0.01 kg / 12.0 g
0.1 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 4.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MPL 25x10x5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
2.25 kg / 2247.0 g
22.0 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.50 kg / 1498.0 g
14.7 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.75 kg / 749.0 g
7.3 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
3.75 kg / 3745.0 g
36.7 N
|
MPL 25x10x5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.75 kg / 749.0 g
7.3 N
|
| 1 mm |
|
1.87 kg / 1872.5 g
18.4 N
|
| 2 mm |
|
3.75 kg / 3745.0 g
36.7 N
|
| 5 mm |
|
7.49 kg / 7490.0 g
73.5 N
|
| 10 mm |
|
7.49 kg / 7490.0 g
73.5 N
|
MPL 25x10x5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
7.49 kg / 7490.0 g
73.5 N
|
OK |
| 40 °C | -2.2% |
7.33 kg / 7325.2 g
71.9 N
|
OK |
| 60 °C | -4.4% |
7.16 kg / 7160.4 g
70.2 N
|
|
| 80 °C | -6.6% |
7.00 kg / 6995.7 g
68.6 N
|
|
| 100 °C | -28.8% |
5.33 kg / 5332.9 g
52.3 N
|
MPL 25x10x5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
17.49 kg / 17493 g
171.6 N
4 785 Gs
|
N/A |
| 1 mm |
15.37 kg / 15373 g
150.8 N
6 316 Gs
|
13.84 kg / 13836 g
135.7 N
~0 Gs
|
| 2 mm |
13.25 kg / 13250 g
130.0 N
5 864 Gs
|
11.92 kg / 11925 g
117.0 N
~0 Gs
|
| 3 mm |
11.26 kg / 11264 g
110.5 N
5 407 Gs
|
10.14 kg / 10137 g
99.4 N
~0 Gs
|
| 5 mm |
7.91 kg / 7911 g
77.6 N
4 531 Gs
|
7.12 kg / 7120 g
69.8 N
~0 Gs
|
| 10 mm |
3.10 kg / 3103 g
30.4 N
2 838 Gs
|
2.79 kg / 2793 g
27.4 N
~0 Gs
|
| 20 mm |
0.56 kg / 561 g
5.5 N
1 207 Gs
|
0.51 kg / 505 g
5.0 N
~0 Gs
|
| 50 mm |
0.01 kg / 14 g
0.1 N
194 Gs
|
0.01 kg / 13 g
0.1 N
~0 Gs
|
MPL 25x10x5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 8.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 6.0 cm |
| Czasomierz | 20 Gs (2.0 mT) | 5.0 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 4.0 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 3.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
MPL 25x10x5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
29.06 km/h
(8.07 m/s)
|
0.31 J | |
| 30 mm |
49.37 km/h
(13.71 m/s)
|
0.88 J | |
| 50 mm |
63.73 km/h
(17.70 m/s)
|
1.47 J | |
| 100 mm |
90.12 km/h
(25.03 m/s)
|
2.94 J |
MPL 25x10x5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MPL 25x10x5 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 8 245 Mx | 82.5 µWb |
| Współczynnik Pc | 0.38 | Niski (Płaski) |
MPL 25x10x5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 7.49 kg | Standard |
| Woda (dno rzeki) |
8.58 kg
(+1.09 kg Zysk z wyporności)
|
+14.5% |
1. Siła zsuwająca
*Ważne: Na pionowej ścianie magnes utrzyma jedynie ok. 20-30% nominalnego udźwigu.
2. Nasycenie magnetyczne
*Cienka blacha (np. blacha karoseryjna) wyraźnie osłabia siłę trzymania.
3. Praca w cieple
*W klasie N38 krytyczny próg to 80°C.
Skład chemiczny materiału
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Dane środowiskowe
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
